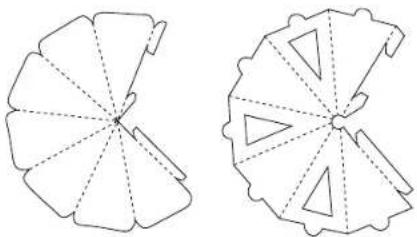

I elemento ad anello S
I modulo base I modulo di
sospensione
I elemento ad
anello L
7 elementi paralume n. I
7 elementi paralume n. 2
7 elementi paralume n. 3
7 elementi paralume n. 4
Istruzioni di montaggio:
1.

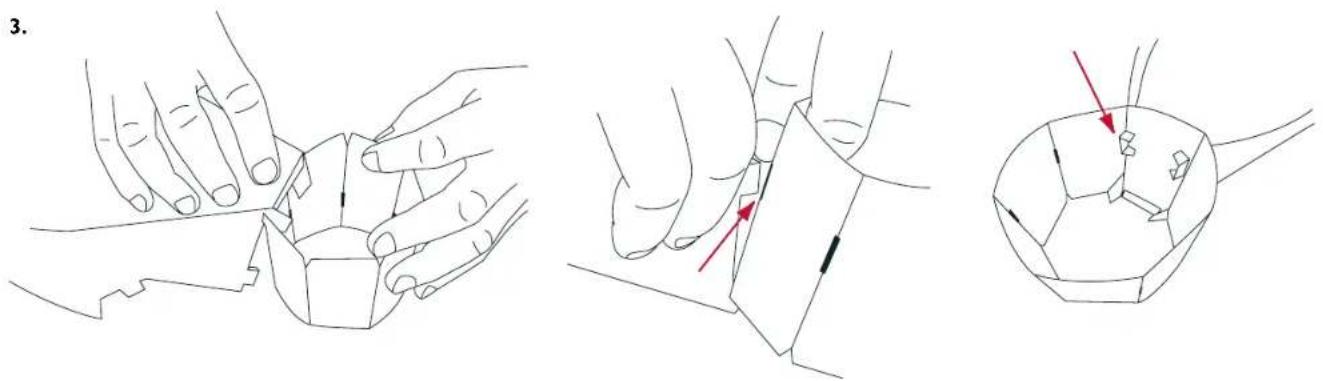

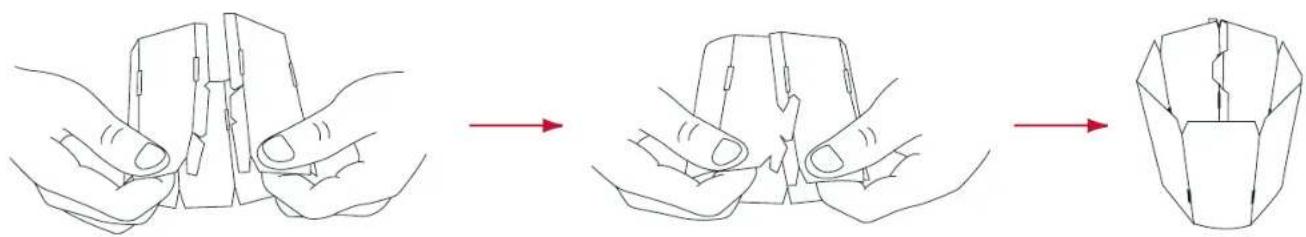

Assemblare la base formando un cilindro con sette lati e lasciando la superficie opaca all'esterno.


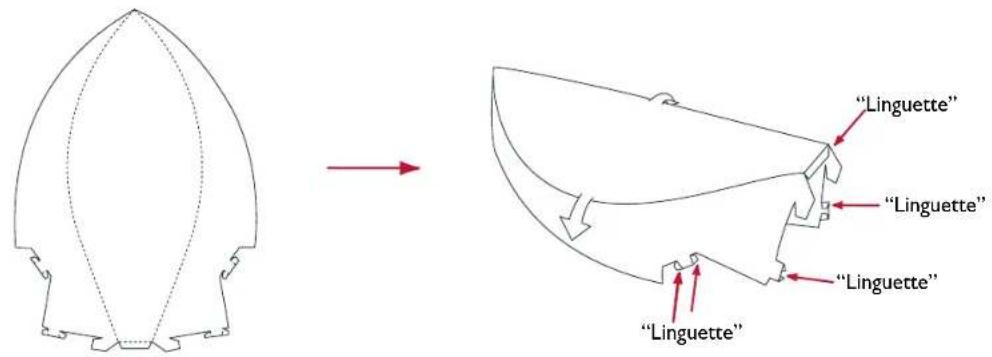

"Linguette" "Linguette" "Linguette" "Linguette"Piegare i 7 elementi paralume contraddistinti dal numero "4" come mostrato in figura. Piegare con cura il lato curvo dell'elemento paralume.
Piegare le "linguette" all'interno lasciando il lato opaco all'esterno.
Fissare l'elemento paralume al lato stretto dell'apertura dell'elemento base.
Capovolgere l'elemento base e guidare le "linguette" all'interno delle fessure, piegandole poi sul retro per fissare il modulo.
Appoggiare un altro elemento paralume alla base, accanto al primo. Quindi procedere nello stesso modo al montaggio del resto dei 7 elementi paralume n. 4. Non dimenticare di fissare i moduli all'interno della base.
Prendere l'elemento ad anello contrad-distinto dalla lettera "L" e piegare i bordi di rinforzo. Montare l'elemento ad anello servendosi delle "linguette".
Inserire l'elemento ad anello "L" all'interno delle "linguette" dell'elemento paralume e fissare le "linguette" raddrizzandole.
Elemento ad anello correttamente montato.
Piegare i 7 elementi paralume contraddistinti dal numero "3". Piegare con cura il lato curvo dell'elemento paralume. Fissare il primo elemento paralume all'elemento ad anello spingendo le "linguette" attraverso la fessura in cui sono state inserite le altre.
Montare il resto degli elementi paral-
ume tutt'intorno nello stesso modo.
Non dimenticare di fissare i moduli sul
retro.
Assemblare e montare l'elemento ad anello "M" sugli elementi paralume contraddistinti dal numero "3".
Piegare gli elementi paralume contraddistinti dal numero "2" e montarli tutt'intorno all'elemento "M". Montare l'elemento ad anello "S".
ISTRUZIONI DI MONTAGGIO NORM 06 LARGE/ITALIANO

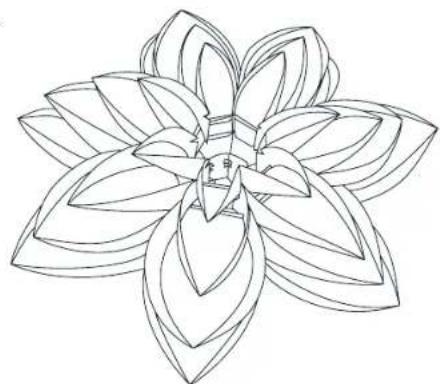

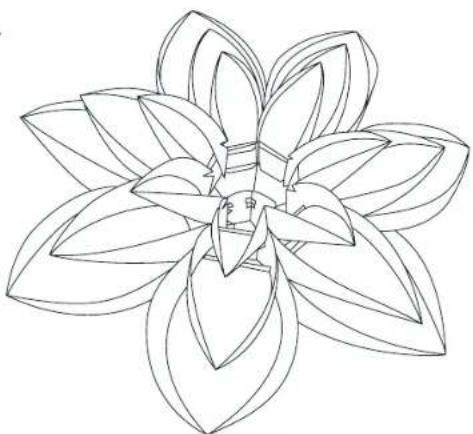

Piegare i 7 elementi paralume contraddistinti dal numero "I" e montarli tutt'intorno all'elemento ad anello "S".

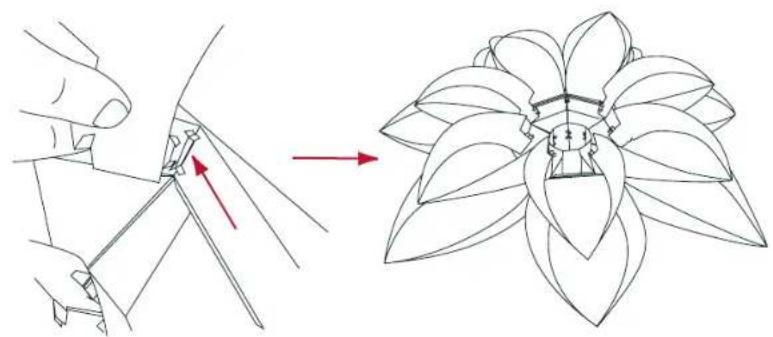

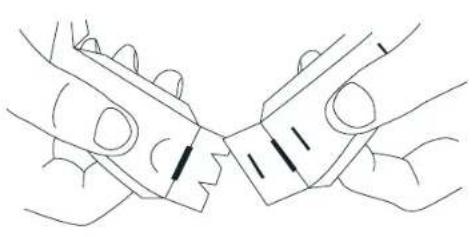

Curvare e assemblare il modulo base. Assicurarsi che le giunture siano rivolte verso l'interno.

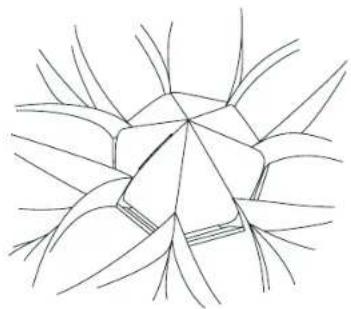

Inserire il modulo base all'interno delle scanalature degli elementi paralume interni. (Le scanalature sono i piccoli tagli).

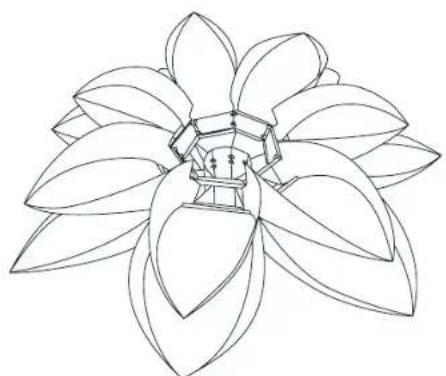

Modulo base completamente montato.
La guarnizione del morsetto DEVE essere montata.

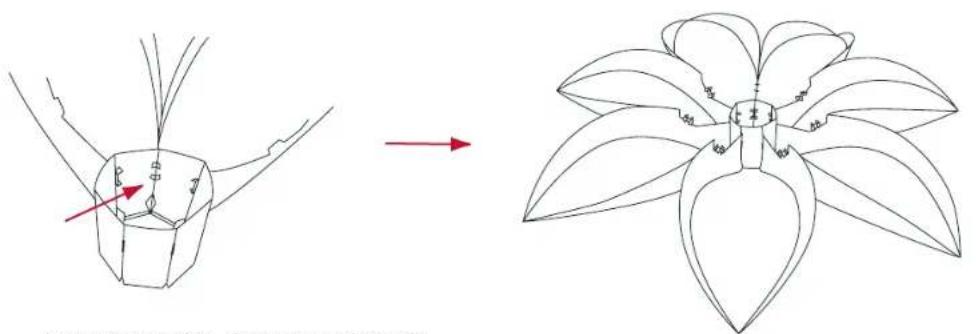

Piegare il modulo di sospensione nelle sei direzioni e assemblarlo intorno ai fili formando un cono con 7 lati.

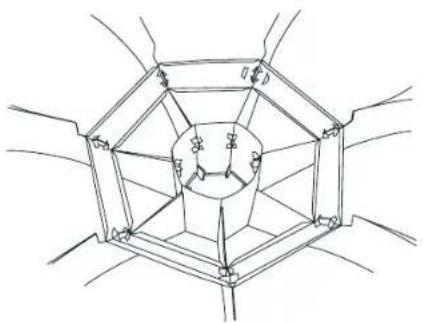

Ruotare il lampadario in modo tale che l'apertura alla sommità dello stesso sia rivolta verso l'alto. Abbassare il modulo di sospensione all'interno dell'apertura e spingere le "linguette" all'interno delle fessure. Piegare orizzontalmente i bordi di rinforzo così da fissare il modulo di sospensione.

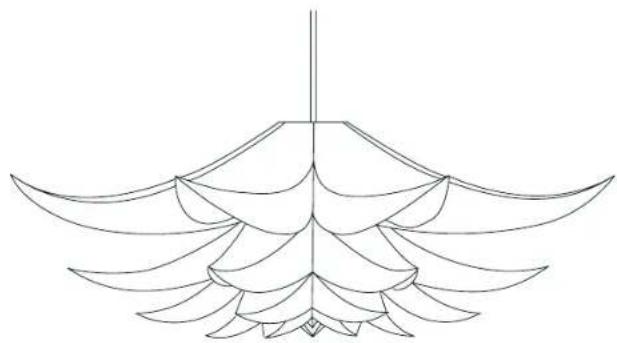

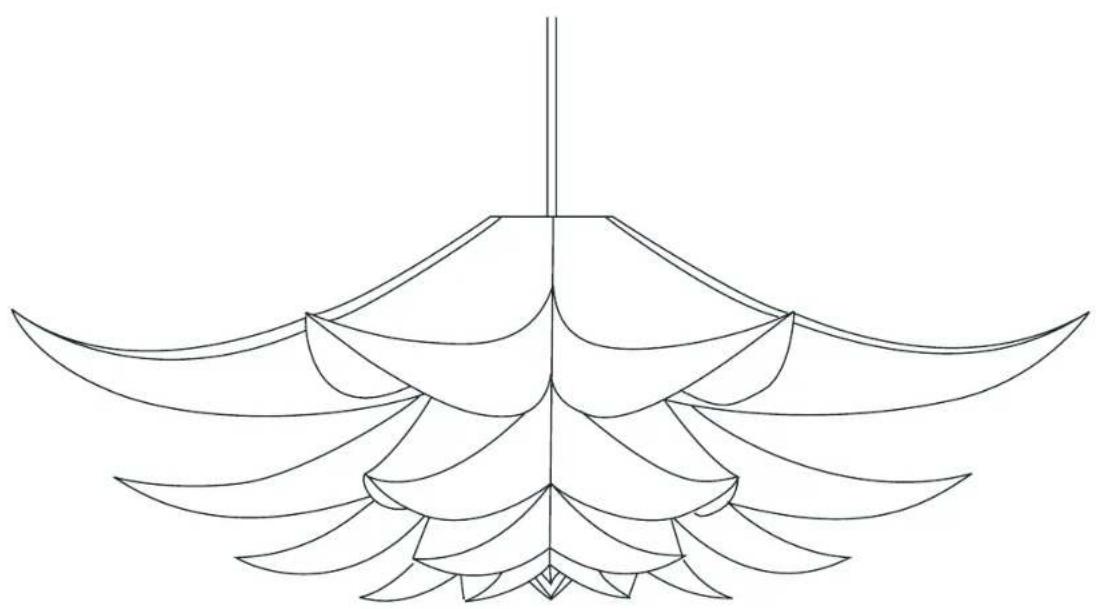

Lampadario completamente montato e pronto per essere appeso. Il lampadario può essere appeso senza necessità di rimuovere il portalampada. Le lampadine possono essere facilmente sostituite tramite la base flessibile del lampadario.
MAX 60 WATT
