BRUGSANVISNING Norm 06 Normann
I bundmodul I ophængsmodul
7 skærmelementer nr. I
7 skærmelementer nr. 2
7 skærmelementer nr. 3
7 skærmelementer nr. 4
Samleinstruktion:
1.

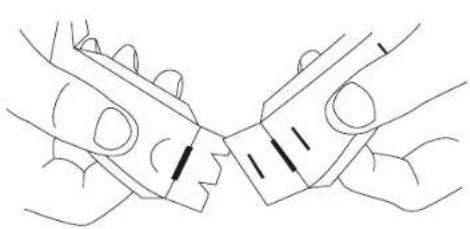

De 7 skærmelementer mærket "4" foldes som vist. Ombøj forsigtigt der hvor skærm-elementet buer.
"Snipperne" bøjes ind, så den matte side vender udaf.
Skærmelementet haspes på den smalle del af åbningen på sokkelelementet.
Vend sokkelementet på hovedet og før 'snipperne' igennem hullerne og ombøj 'snipperne' på bagsiden, så modulet er låst.
Sæt næste skærmelement på soklen ved siden af de første og fortsæt sådan, til alle 7 skærmelementer nr. 4 er monteret. Husk at läse modulerne på indersiden af soklen.
Tag ringelementet mærket "L" og ombøj forstærkningskanterne. Saml ring elementet ved hjælp af 'snipperne'.
Monter ringelementet "L" på 'snipperne', der sidder på skærmelementet og lås dem ved at rette "snipperne" ud.
Fold de 7 skærmelementer mærket "3". Ombøj forsigtigt hvor skærmelementet buer. Monter første skærmelement på ringelementet ved at stikke 'snipperne' igennem hullet, hvor de andre 'snipper' også sidder.
Monter resten af skærmelementerne på samme måde hele vejen rundt. Husk at låse modulerne på bagsiden.
Saml og monter ringelement "M" på skærmelementerne mærket "3".
Fold skærmelementerne mærket "2" og monter dem på ringelement "M" hele vejen rundt. Monter ringelement "S".
SAMLEINSTRUKTION NORM 06 LARGE/DANSK

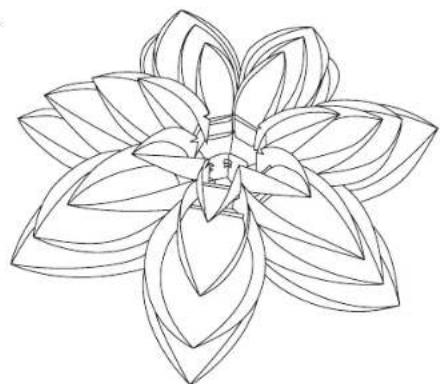

Fold de 7 skærmelementer mærket "I" og monter dem på ringelement "S" hele vejen rundt.

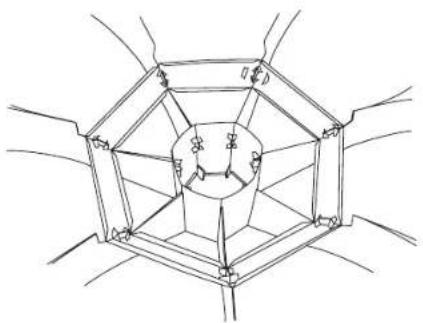

Monter bundmodulet i slidserne på de inderste skærmelementer. (Slidserne er de små hakker).

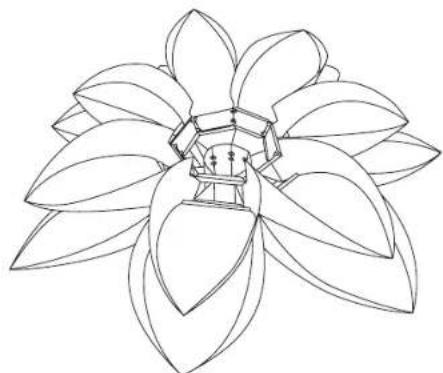

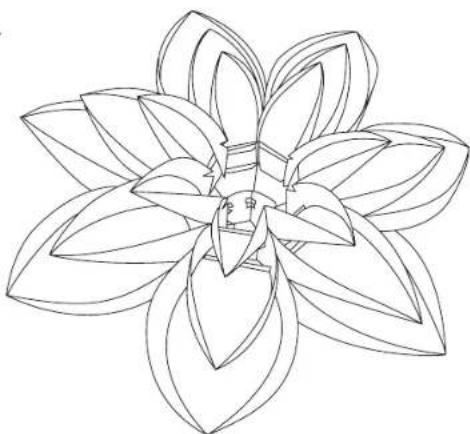

Færdigmonteret bundmodul.


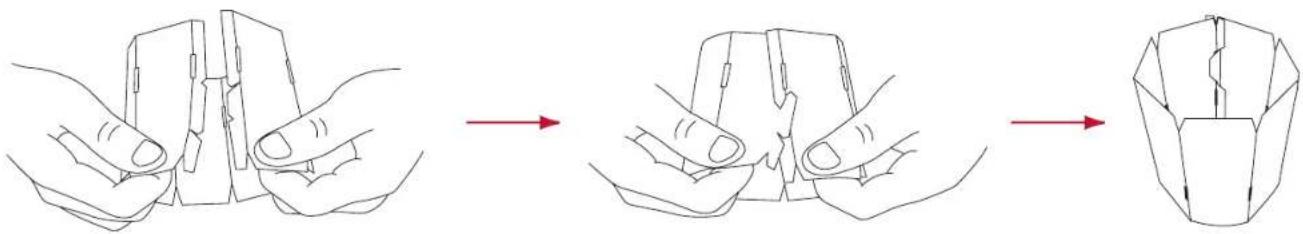

Klemnippel SKAL monteresBøj ophængsmodulet i de 6 led og saml det omkring ledningerne, så det har form som et 7-kantet kræmmerhus.

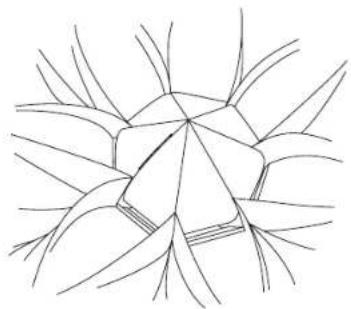

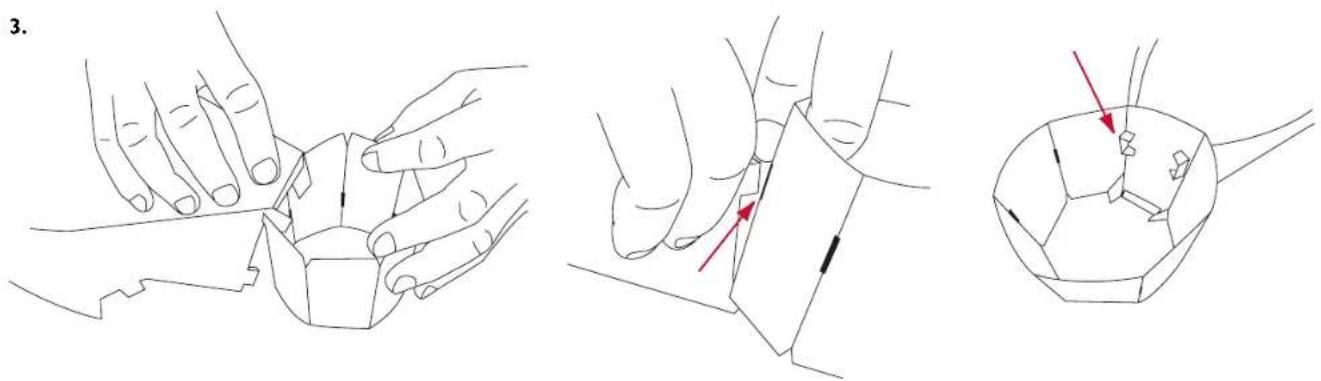

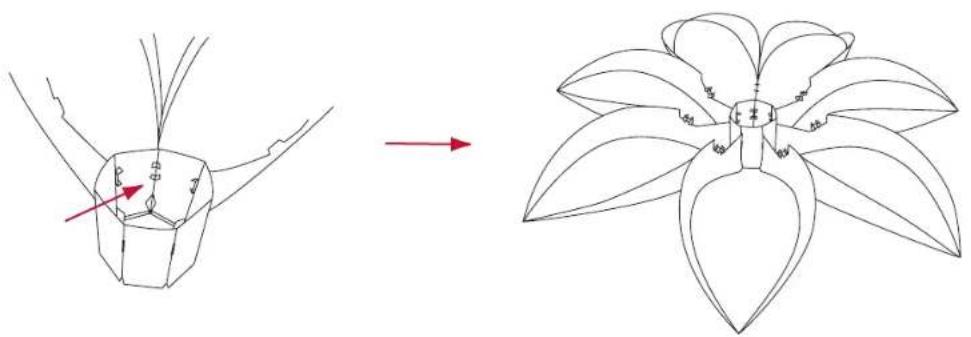

Vend lampen om så åbningen i lampens top vender opad. Sænk ophængsmodulet ned i åbningen og stik 'snipperne' i gennem hullerne. Bøj forstærkningskanterne ned i vandret, så det låser ophængsmodulet.

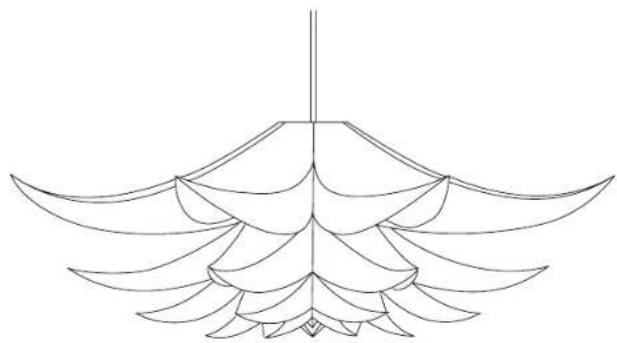

Færdigmonteret lampe klar til ophængning. Lampen kan hænges op uden at afmontere lampefatning. Udskiftning af pære kan nemt foretages gennem lampens fleksible bund.
MAKS 60 WATT
