Tipo de producto	Lámpara colgante decorativa de papel
Marca	Normann
Modelo	Norm 06
Material	Papel plegado (pantallas) y plástico o metal (base y anillos)
Dimensiones (aproximadas)	Altura: aprox. 40 cm, Diámetro: aprox. 30 cm (depende del plegado)
Peso	Aproximadamente 0,5 kg
Alimentación	Red eléctrica (bombilla E27, no incluida)
Potencia máxima	60 vatios
Color	Blanco o colorido según la versión (no especificado)
Funciones principales	Iluminación ambiental, decoración interior, montaje por plegado

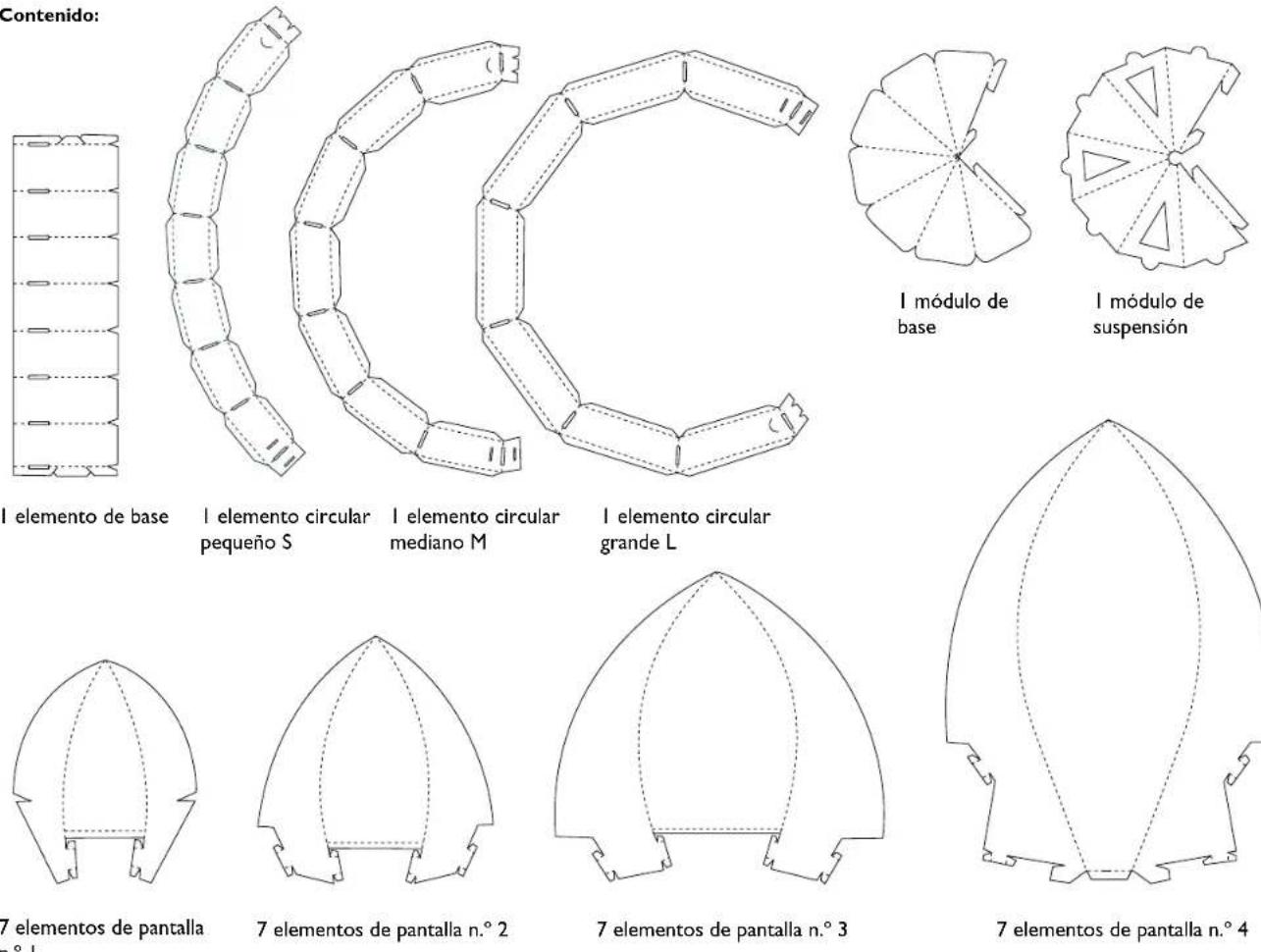

Contenido de la caja	7 pantallas (números 4, 3, 2, 1), bases, anillos (L, M, S), módulo base, módulo de suspensión, instrucciones
Montaje	Totalmente manual mediante plegado y encaje, sin herramientas
Mantenimiento y limpieza	Quitar el polvo con un paño suave y seco. No usar productos líquidos.
Reemplazo de la bombilla	Fácil gracias a la base flexible de la lámpara
Seguridad	No superar los 60 vatios. Usar una bombilla adecuada. Mantener alejado de fuentes de calor.
Piezas de repuesto y reparabilidad	Las pantallas de papel son frágiles. En caso de rotura, reemplazar el conjunto. Los anillos y bases son reutilizables.
Garantía	2 años (según la legislación vigente)
País de origen	Dinamarca (marca Normann)

Preguntas frecuentes - Norm 06 Normann

¿Cómo montar la lámpara colgante Norm 06?

Siga las instrucciones de plegado en orden: comience con las pantallas numeradas 4 en la base, luego las 3 en el anillo L, luego 2 en M, y finalmente 1 en S. Termine con el módulo base y la suspensión.

¿Qué tipo de bombilla usar?

Utilice una bombilla con casquillo E27 de una potencia máxima de 60 vatios. Las bombillas LED o incandescentes son adecuadas.

¿La lámpara se entrega con una bombilla?

No, la bombilla no está incluida. Debe comprarla por separado.

¿Cómo limpiar la lámpara?

Use un paño suave y seco para quitar el polvo. Nunca use agua ni productos de limpieza líquidos, ya que el papel podría deformarse.

¿Puedo cambiar la bombilla fácilmente?

Sí, la base flexible de la lámpara permite acceder fácilmente al portalámparas sin desmontar el conjunto.

¿Qué hacer si una pantalla está rota?

Las pantallas son de papel y por lo tanto frágiles. Es posible pedir piezas de repuesto al fabricante o reemplazar la pantalla por otra suministrada en el kit (si está disponible).

¿La lámpara se puede usar con una bombilla LED?

Sí, las bombillas LED regulables o no son adecuadas, siempre que se respete la potencia máxima de 60W.

¿Cómo colgar la lámpara del techo?

Después del montaje completo, la lámpara se puede suspender de un gancho o fijación adecuada al peso. El módulo de suspensión tiene un cono heptagonal que se fija alrededor del cable.

¿Es reparable la lámpara?

Sí, las piezas de plástico (bases, anillos) son reutilizables. En caso de daño, puede reemplazar solo las pantallas de papel.

¿Dónde encontrar las instrucciones completas?

Las instrucciones completas están disponibles para descargar gratis en el sitio web notice-facile.com en formato PDF.

MANUAL DE USUARIO Norm 06 Normann

7 elementos de pantalla n.° I

Instrucciones de montaje:
1.

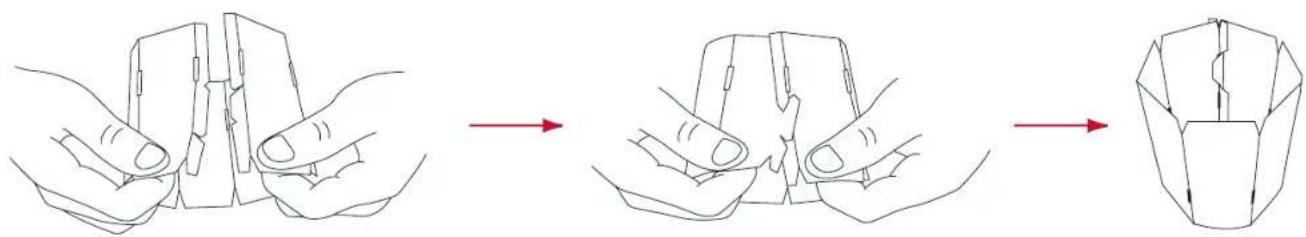

Cierre la base con el lado mate hacia afuera formando un cilindro de siete lados.

1.

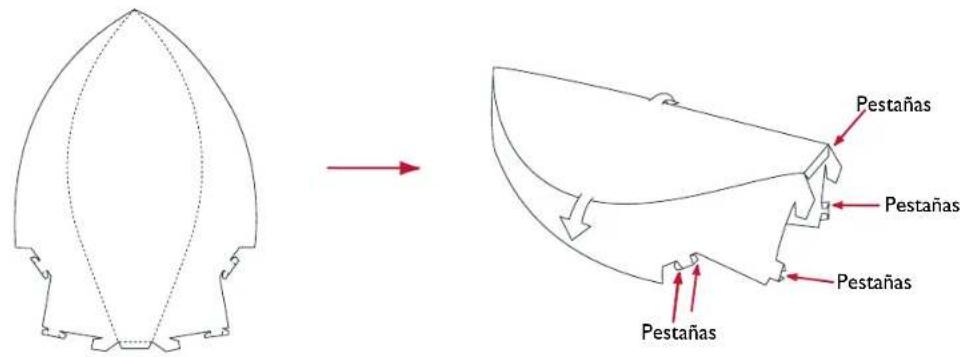

Pliegue los siete elementos de pantalla marcados con el número 4, como se muestra en la figura. Realice la operación con cuidado de seguir la curva del elemento de pantalla.
Doble las pestañas o lengüetas hacia adentro con el lado mate hacia afuera.

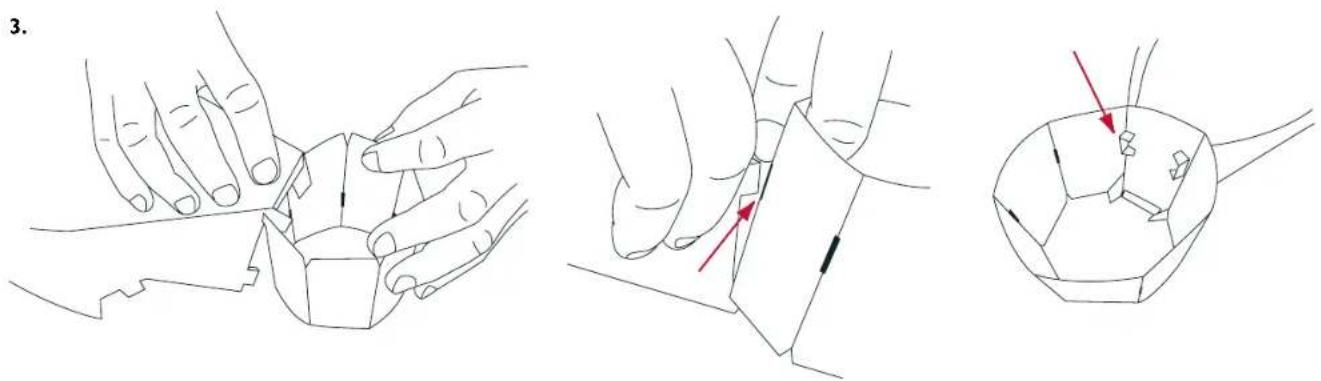

Enganche el elemento de pantalla a la parte estrecha de la abertura del elemento de base.
Ponga el elemento de base boca abajo, haga pasar las pestañas por los agujeros y dóblelas sobre la parte posterior para sujetar el módulo.

1.

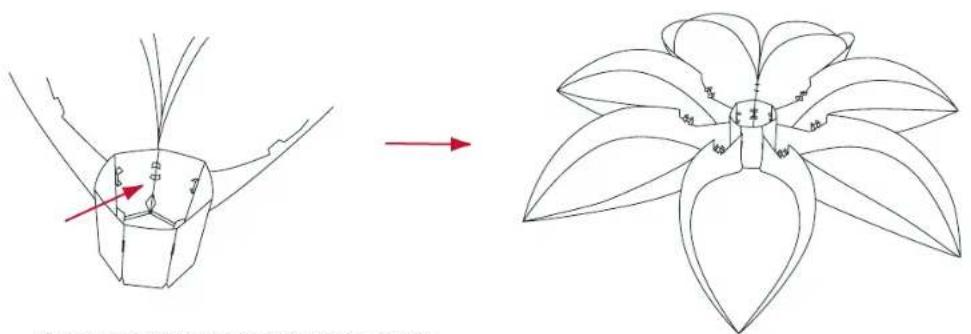

Coloque el siguiente elemento de la pantalla sobre la base, junto al primero, y continúe hasta haber ajustado los siete elementos marcados con el número 4. No olvide sujetar los módulos por el lado interior de la base.

1.

Sujete el elemento circular marcado como L y doble sobre sí mismos los bordes de refuerzo. Monte el elemento circular usando las pestañas.

Monte el elemento circular L sobre las pestañas del elemento de pantalla y sujételos enderezando las pestañas.

1.

El elemento circular montado correctamente.

1.

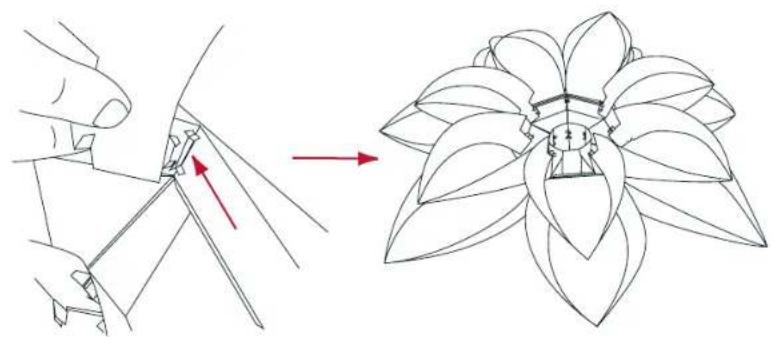

Pliegue los siete elementos de pantalla marcados con el número 3. Realice la operación con cuidado de seguir la curva del elemento de pantalla. Monte el primer elemento de la pantalla sobre el elemento circular haciendo pasar las pestañas por el agujero en el que también están las otras pestañas.
Monte el resto de los elementos de la pantalla a su alrededor. No olvide sujetar los módulos en la parte posterior.

1.

Arme y monte el elemento circular M sobre los elementos de la pantalla marcados con el número 3.

1.

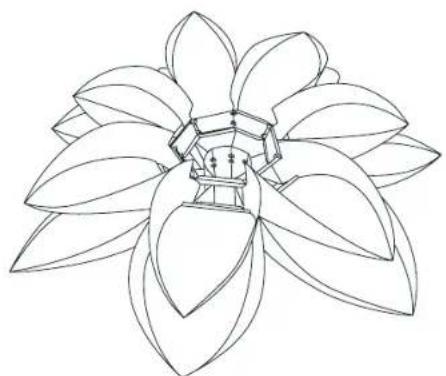

Pliegue los elementos de la pantalla marcados con el número 2 y móntelos sobre la circunferencia del elemento circular M. Monte el elemento circular S.

INSTRUCCIONES DE MONTAJE DE NORM 06 LARGE/ESPAÑOL

1.

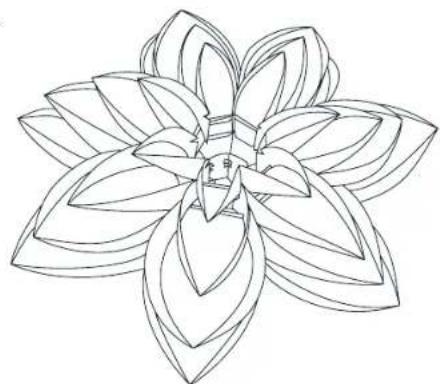

Pliegue los siete elementos de la pantalla marcados con el número I y móntelos sobre la circunferencia del elemento circular S.

1.

Doble y monte el módulo de base. Las uniones deben girarse hacia adentro.

1.

Coloque el módulo de base en las ranuras (cortes pequeños) de los elementos interiores de la pantalla.

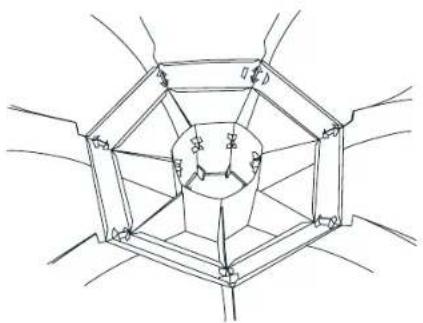

El módulo de base totalmente montado.

1.

El manguito pri- sionero DEBE estar montado.
Pliegue el módulo de suspensión en las seis direcciones y móntelo alrededor de los alambres para formar un cono de siete lados.

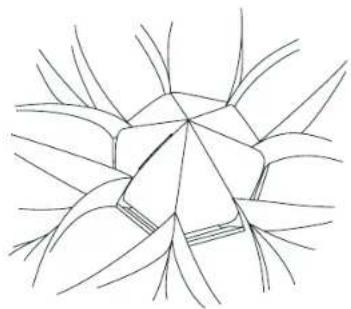

Dé la vuelta a la lámpara para que la abertura de la parte superior mire hacia arriba. Baje el módulo de suspensión por la abertura y empuje las pestañas por los agujeros. Vuelva los bordes de refuerzo en horizontal para que sujeten el módulo de suspensión.

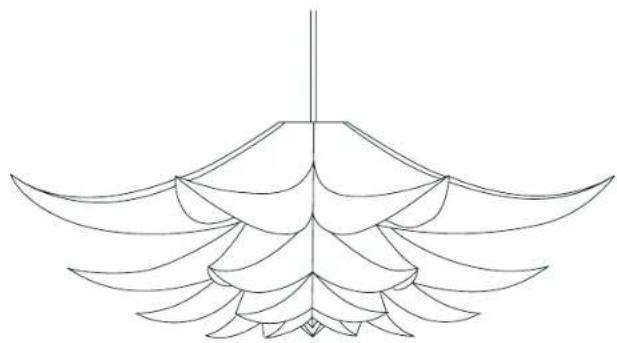

La lámpara terminada de montar, lista para colgarla. La lámpara puede colgarse sin necesidad de quitar el portalámparas. Las bombillas pueden cambiarse con facilidad a través de la base flexible de la lámpara.

MÁX 60 VATIOS

Componenti:

7 elementos do abajur n.° 2

7 elementos do abajur n.° 3

7 elementos do abajur n.° 4

Elemento do anel correctamente montado.

1.

O módulo base totalmente montado.

1.
