BRUKSANVISNING Norm 06 Normann
I grunnmodul I oppheng- ingsmodul
7 lampeskjermelementer, nr. 1
7 lampeskjermelementer, nr. 2
7 lampeskjermelementer, nr. 3
7 lampeskjermelementer, nr. 4
Monteringsinstruksjoner:
1.

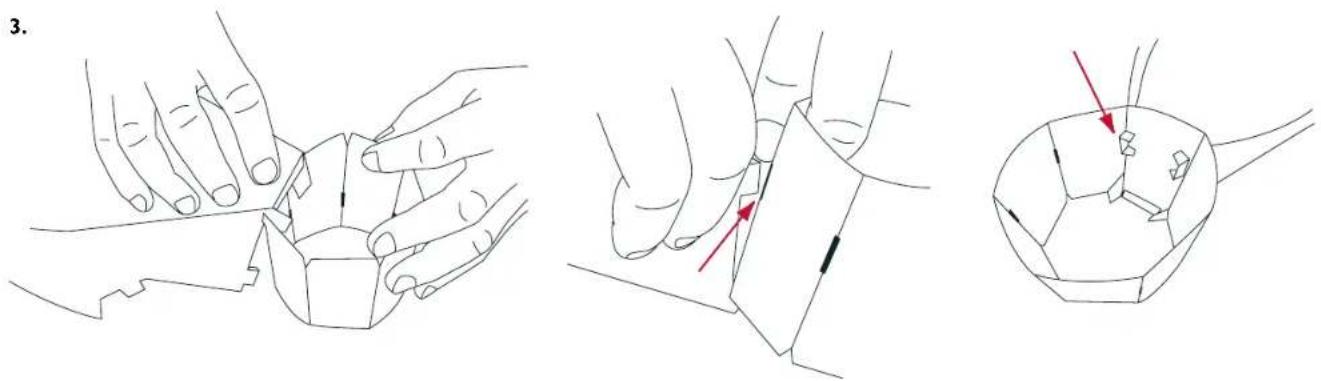

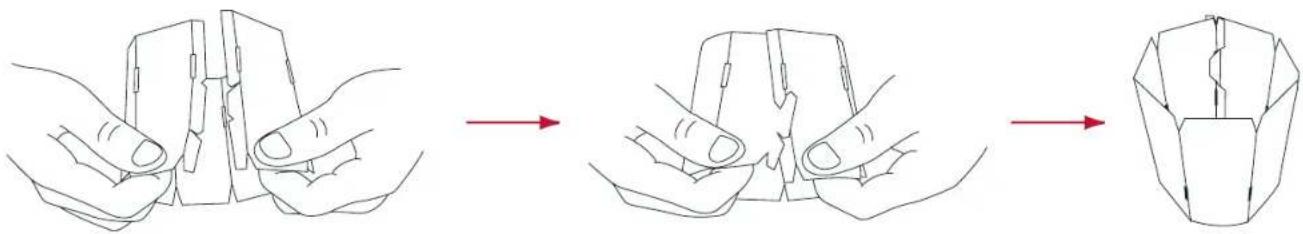

Klikk grunnelementene sammen til en sylinder med sju sider, med den matte siden ut.
MONTERINGSINSTRUKSJONER NORM 06 LARGE/NORSK


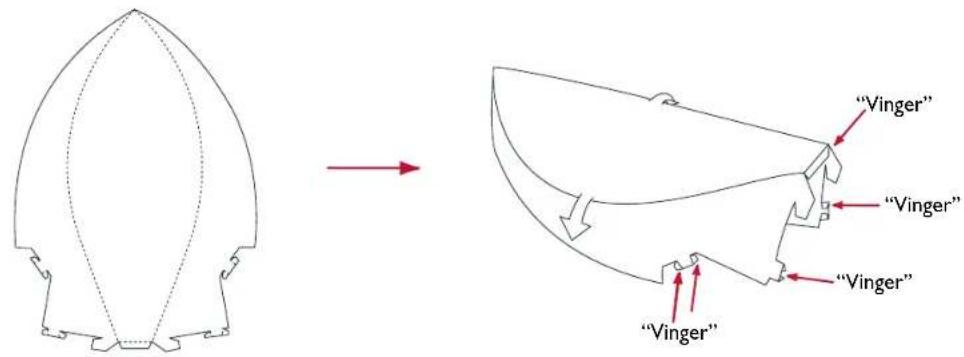

"Vinger" "Vinger" "Vinger" "Vinger"Brett de sju lampeskjermelementene merket 4, som vist. Brett forsiktig langs buen på skjermelementet.
Brett inn "vingene", slik at den matte siden vender ut.

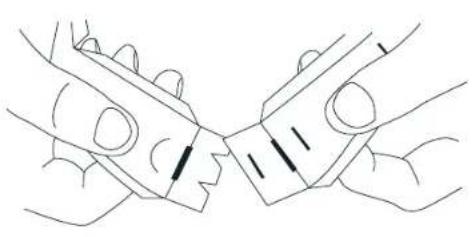

Hekt skjermelementet på den smale delen av åpningen på grunnelementet.
Snu grunnelementet opp-ned og før "vingene" gjennom hullene, brett dem over baksiden slik at modulen låses.

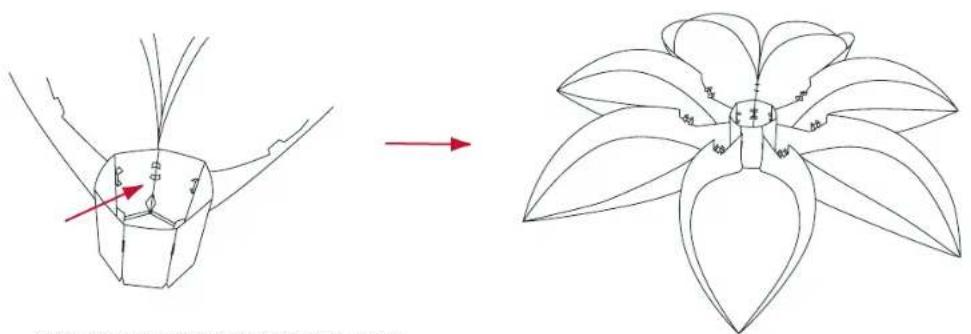

Sett det neste skjermelementet på grunnelementet ved siden av det første, og fortsett til alle sju lampeskjermelementene, nr. 4. er festet. Husk å låse modulene på innsiden av grunnelementet.
Ta ringelementet merket L og brett forsterkningskantene over. Monter ringelementet ved hjelp av "vingene".
Sett ringelementet L på "vingene" på lampeskjermelementet, og lås dem ved å rette ut "vingene".
Riktig montert ringelement

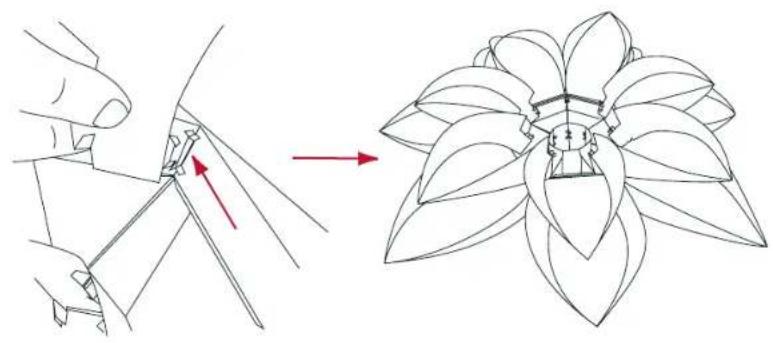

Brett de sju lampeskjermelementene merket 3. Brett forsiktig over langs buen på skjermelementet. Fest det første skjermelementet på ringelementet ved å skyve "vingene" gjennom hullet, der de andre "vingene" også er festet.
Fest resterende lampeskjermelementer på samme måte, hele veien rundt. Husk å låse modulene på baksiden.
Monter og fest ringelement M på lampeskjermelementene merket 3.

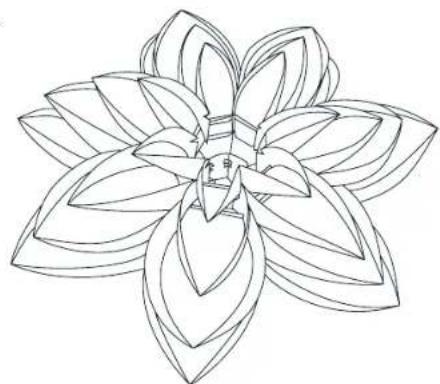

Brett lampeskjermelementene merket 2 og fest dem på ringelementet M hele veien rundt. Fest ringelement S.
MONTERINGSINSTRUKSJONER NORM 06 LARGE/NORSK

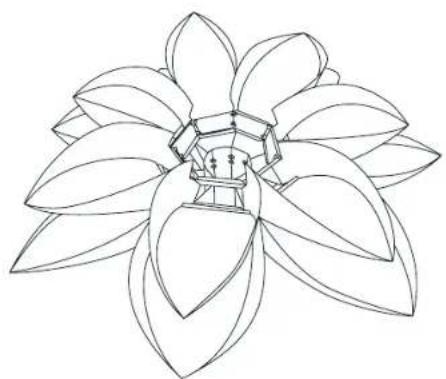

Brett de sju lampeskjermelementene merket I og fest dem på ringelementet S hele veien rundt.
Bøy og monter grunnmodulen. Pass på at skjøtene vender innover.

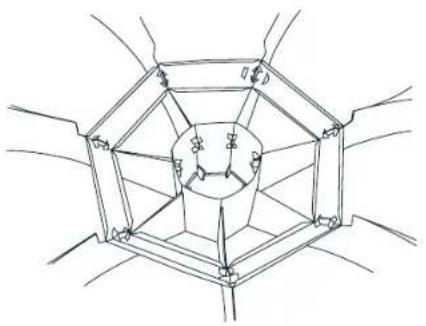

Fest grunnmodulen i slissene på de innerste lampeskjermelementene. (Slissene er små utsparinger.)
Bøy opphengingsmodulen i de seks retningene og monter den rundt ledningene slik at den former en kjegle med sju sider.

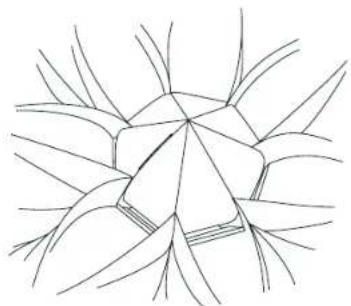

Drei lampen slik at åpningen øverst i lampen vender opp. Før opphengingsmodulen ned i åpningen og skyv "vingene" gjennom hullene. Brett ned forsterkningskantene vannrett slik at de läser opphengingsmodulen.

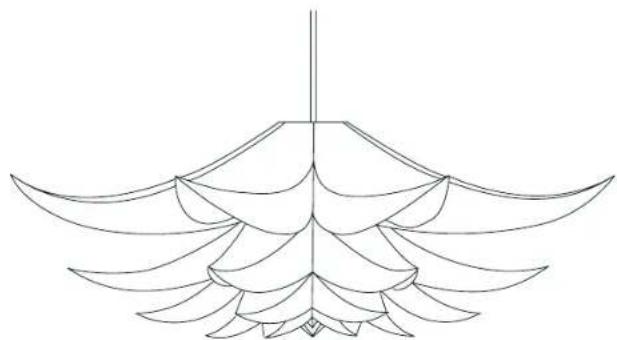

Den ferdigmonterte lampen klar til opp-henging. Lampen kan henges opp uten at lyspærefestet fjernes. Det er enkelt å skifte pære takket være den fleksible lampesokkelen.
MAKS. 60 WATT
