GEBRUIKSAANWIJZING Norm 06 Normann
Montage-instructies:
1.

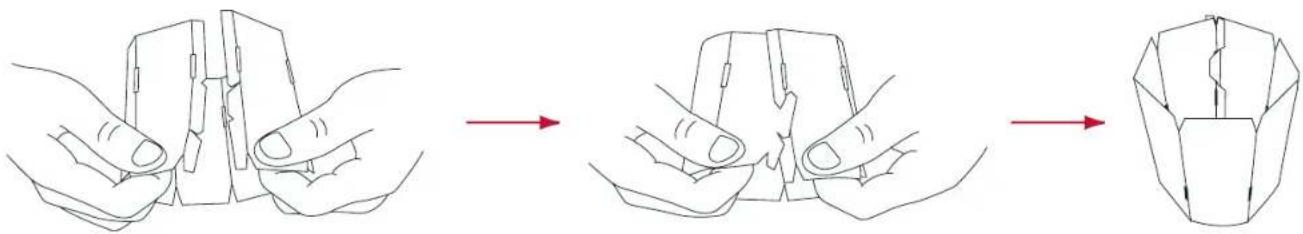

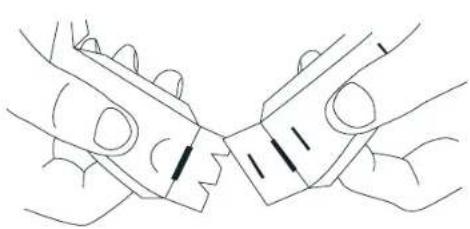

Klik het basiselement met de matte kant naar buiten in elkaar als een zevenkantige cilinder.


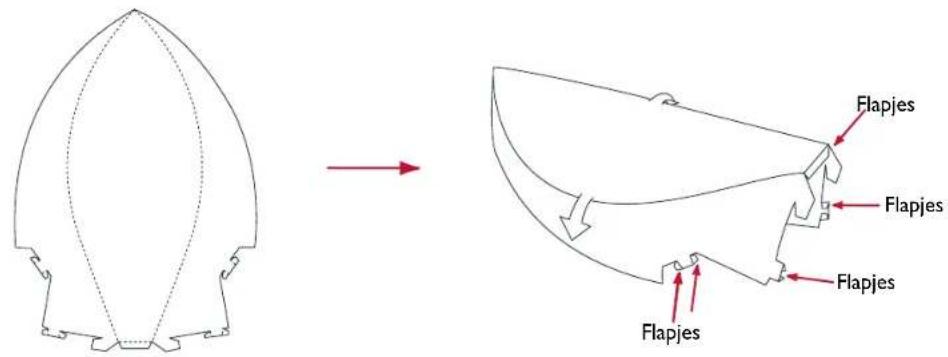

Flapjes Flapjes Flapjes FlapjesVouw de 7 lampenkap-elementen met de marking 4 zoals aangegeven. Vouw zorgvuldig langs de kromming van het kap-element.
Vouw de flapjes naar binnen met de matte kant naar buiten.
Hang het kap-element op de smalle kant van de opening van het basiselement.

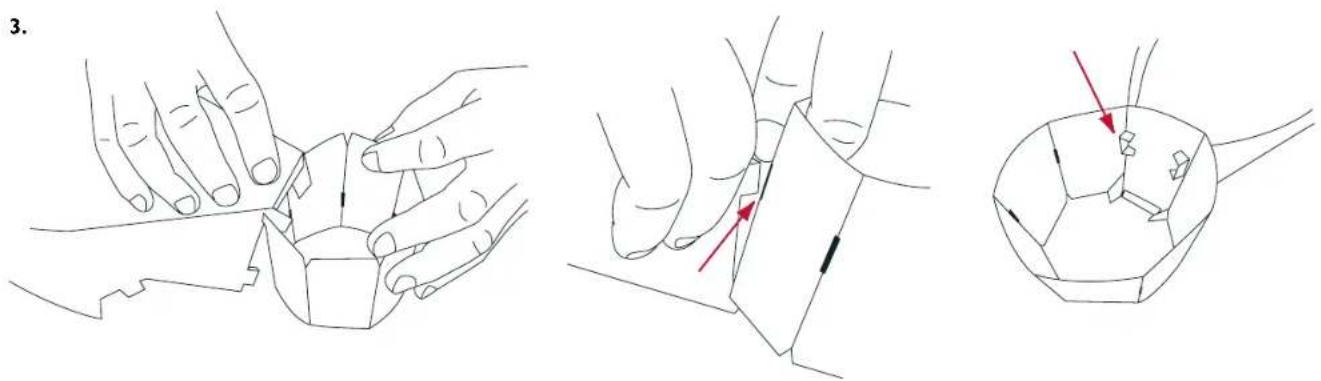

Draai het basiselement om en plaats de flapjes door de openingen. Vouw ze aan de achterkant om om de module vast te zetten.
Plaats het volgende kap-element naast het eerste kap-element op het basiselement en ga zo door totdat alle 7 lampenkap-elementen met de mar- kering 4 zijn geplaatst. Zet de modules aan de binnenkant van het basiselement vast.
Neem het ringelement met de markering L en vouw de verstevigingsranden om. Zet het ringelement met behulp van de flapjes in elkaar.

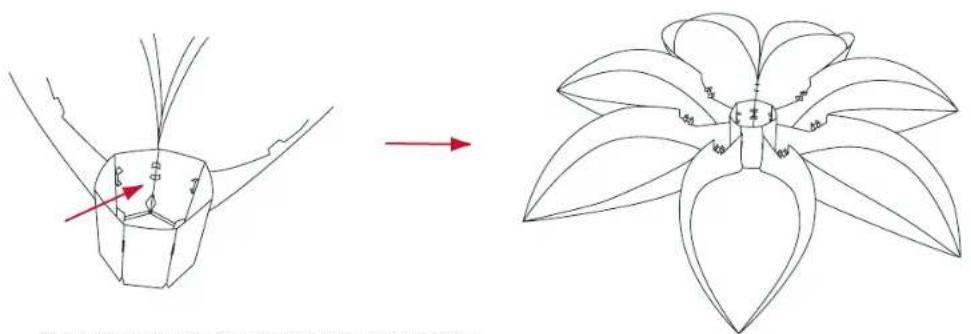

Bevestig ringelement L op de flapjes van het lampenkap-element en zet ze vast door de flapjes recht te buigen.

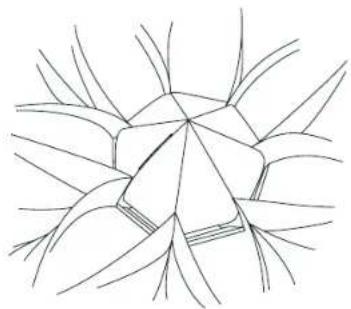

Het correct bevestigde ringelement.
Vouw de 7 lampenkap-elementen met de markering 3. Vouw zorgvuldig langs de kromming van het kap-element. Bevestig het eerste kap-element aan het ringelement door de flapjes door de opening te duwen waar zich ook de andere flapjes bevinden.
Bevestig op dezelfde manier de andere lampenkap-elementen. Vergeet niet de modules aan de achterkant vast te zetten.
Zet ringelement M in elkaar en plaats het op de lampenkap-elementen met de markering 3.

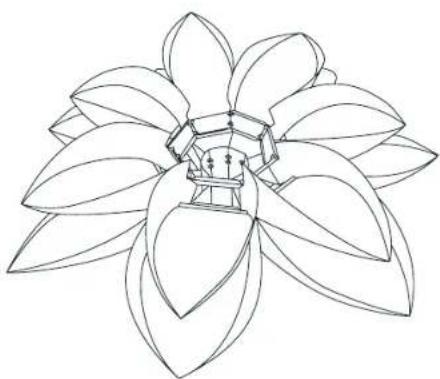

Vouw de lampenkap-elementen met de markering 2 en plaats ze rondom op ringelement M. Bevestig ringelement S.
MONTAGE-INSTRUCTIES NORM 06 LARGE/NEDERLANDS

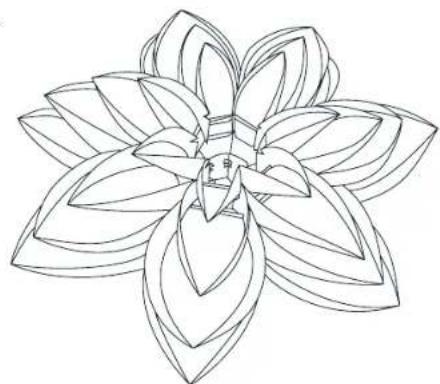

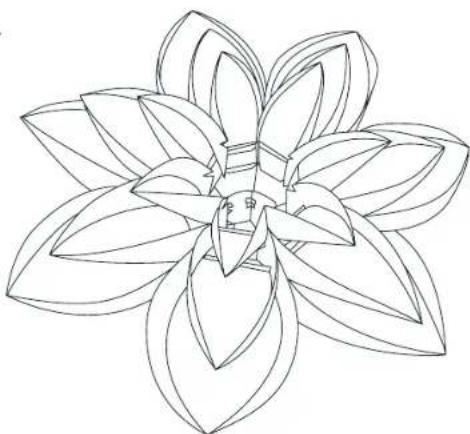

Vouw de lampenkap-elementen met de markering I en plaats ze rondom op ringelement S.
Buig de basismodule om en zet deze in elkaar met de bevestigingspunten naar binnen.

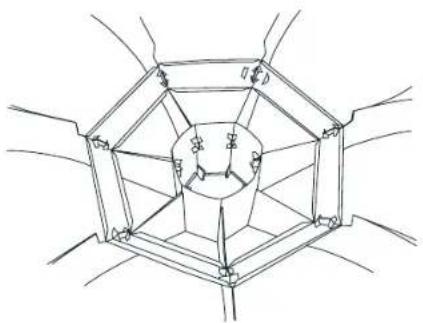

Plaats de basismodule in de sleuven in de binnenste lampenkap-elementen (de sleuven zijn kleine inkepingen).
De volledig gemonteerde basismodule.
Er MOET een klemnippel zijn geplaatst.
Buig de hangmodule in de zes richtingen en plaats deze als een zevenkantige kegel aan het snoer.

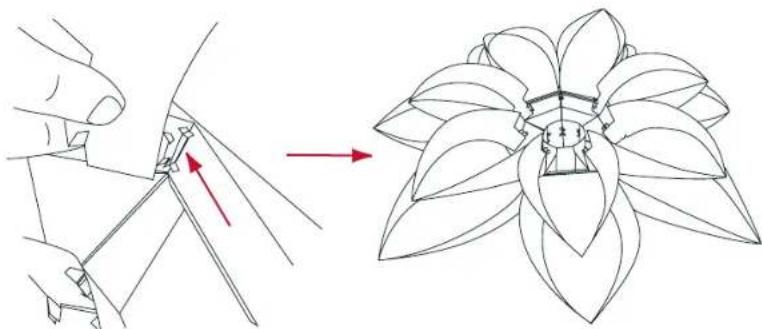

Draai de lamp om zodat de opening aan de bovenkant van de lamp naar boven wijst. Laat de hangmodule in de opening zakken en duw de flapjes door de gaten. Buig de verstevigingsranden horizontaal omlaag om de hangmodule vast te zetten.

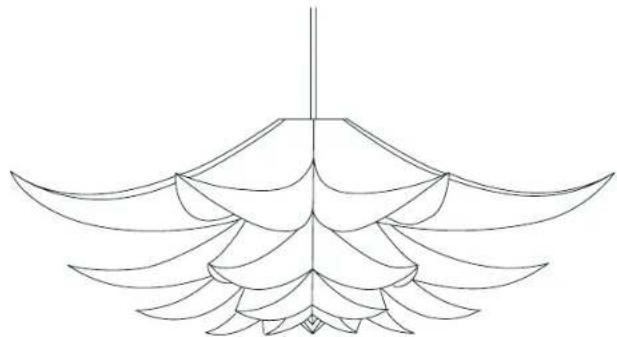

De volledig gemonteerde lamp, klaar om op te hangen. U hoeft de lampfitting niet te verwijderen om de lamp op te hangen. De gloeilamp is eenvoudig te verwisselen via de flexibele onderkant van de lamp.
MAX 60 WATT
