Tipo di prodotto	Lampadario sospeso modulare
Marca	Normann
Modello	Norm 03
Categoria	Illuminazione
Potenza massima	60 W
Tipo di lampadina	E27 (attacco standard)
Tipo di sospensione	Cavo
Materiale delle strisce	Plastica
Materiale degli elementi laterali	Plastica
Numero di strisce	31
Numero di elementi laterali	18
Numero di segni per striscia	31
Tipo di montaggio	Assemblaggio per inserimento e incastro
Peso	Circa 1,5 kg
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Istruzioni di sicurezza	Non superare i 60 W; verificare la stabilità dell'assemblea
Parti di ricambio disponibili	Strisce, elementi laterali, superiore, inferiore, cavo, attacco
Riparabilità	Sostituzione possibile delle singole parti
Utilizzo previsto	Interno
Contenuto della confezione	Strisce, elementi laterali, superiore, inferiore, cavo con attacco, lampadina non inclusa

Domande frequenti - Norm 03 Normann

Che tipo di lampadina usare per la Norm 03?

Usa una lampadina a attacco E27 con potenza massima di 60 W.

Come assemblare le strisce sugli elementi laterali?

Inserisci ogni striscia nelle fessure degli elementi laterali rispettando il verso (faccia superiore A e inferiore B). Per 31 strisce, usa i 31 segni corrispondenti.

Quanti elementi laterali sono necessari per la Norm 03?

Servono 18 elementi laterali per assemblare la lampada completa.

Come fissare la parte superiore e inferiore della lampada?

Inserisci un elemento laterale nella parte superiore e inferiore incastrando il piccolo perno nel foro previsto.

Come installare il cavo e l'attacco?

Dalla parte superiore, fai passare il cavo con l'attacco e la lampadina attraverso la lampada, poi fissa il modulo di sospensione e tira per farlo poggiare sulla parte superiore.

Che tipo di pulizia è consigliata?

Pulisci la lampada con un panno morbido e asciutto. Non usare prodotti abrasivi o liquidi.

Posso superare i 60 W?

No, la potenza massima è di 60 W. Il superamento può causare surriscaldamento e rischio di incendio.

Dove posso trovare parti di ricambio per la Norm 03?

Contatta il servizio clienti Normann o consulta i rivenditori autorizzati per ordinare strisce, elementi laterali, superiore, inferiore, cavo o attacco.

La lampada è riparabile in caso di guasto?

Sì, le parti sono sostituibili singolarmente. Puoi sostituire una striscia o un elemento laterale danneggiato.

Quali sono i materiali usati per la lampada Norm 03?

La lampada è realizzata principalmente in plastica per le strisce, gli elementi laterali, la parte superiore e inferiore.

MANUALE UTENTE Norm 03 Normann

ISTRUZIONI DI MONTAGGIO NORM 03/ITALIANO

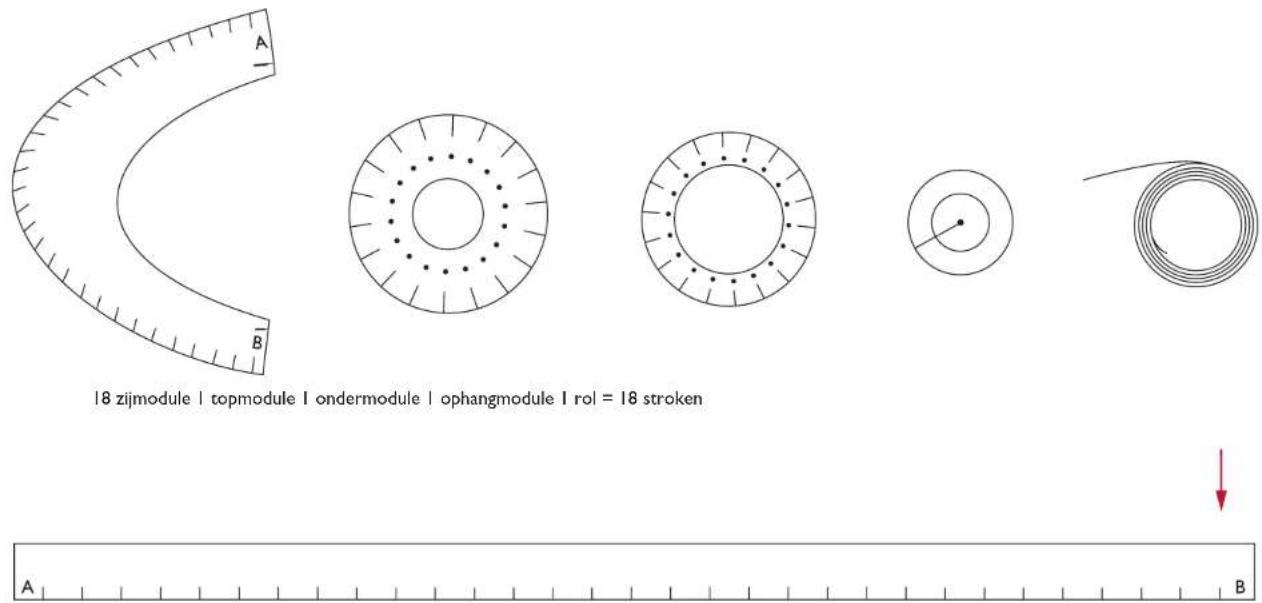

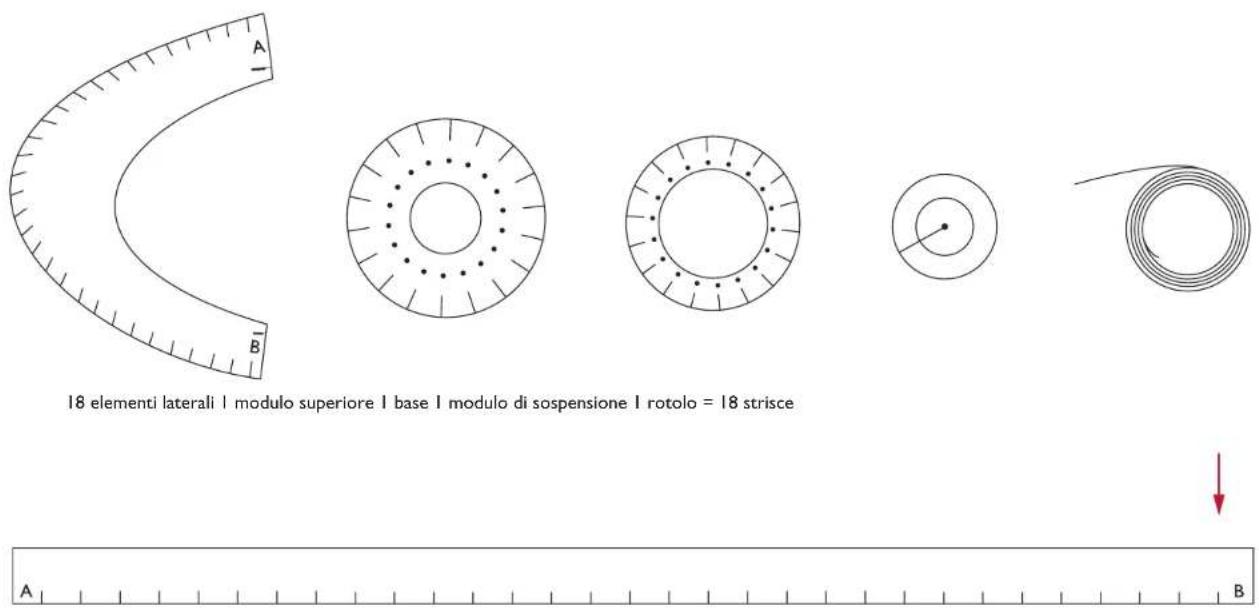

Contenuto:

Striscia con 31 segni

Istruzioni di montaggio:

1.2.

Estrarre il rotolo delle strisce alla scatola. Srotolare e strappare la prima striscia in corrispondenza della zigrinatura.

Appicare la striscia sull'elemento laterale. Osservare che si la striscia si l'elemento laterale hanno un'estremita superiore e una inferiore. A = estremita superiore, B = estremita inferiore. Inserire la striscia nella prima taccà dell'elemento laterale, in corrispondenza del primo segno.

3.

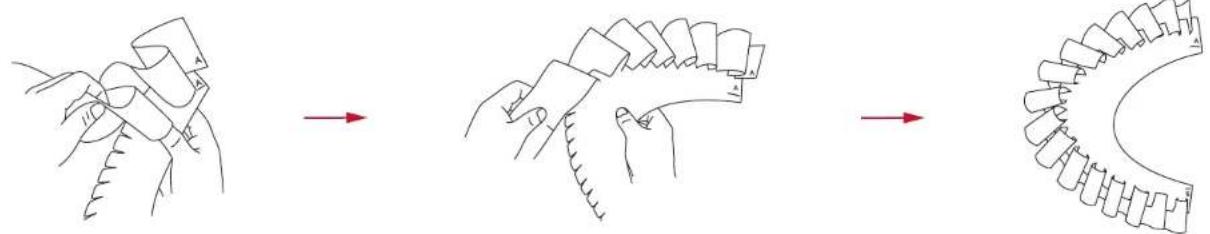

Inserire il segno successivo nella tacco successiva. Procedere allo stesso modo con tutte le 31 tacche.

4.

1.

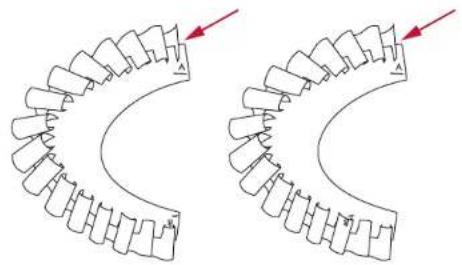

   Ripetere l'opération con la seconda striscia e il secondo elemento laterale. E importante iniziare sempre alla stessa estremita.Procedere allo stesso modo applicando le strisse su tutti gli elementi laterali. Gli elementi laterali sono in tutto 18.

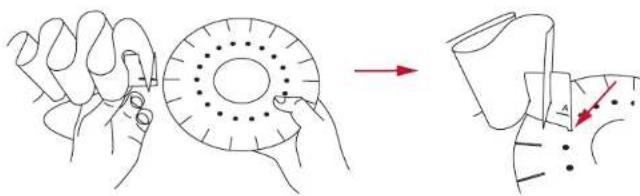

   Applicare un elemento laterale al modulo superiore, taca contro taca. Bloccare l'elemento laterale in posizione inserendo la linguetta nell'apposto foro del modulo superiore.

2.

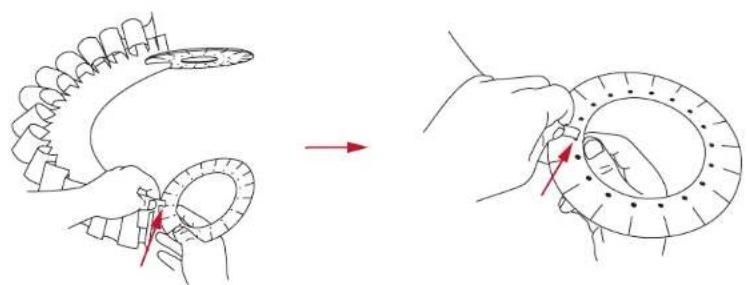

   Appicare un elemento laterale alla base, tacca contro tacca. Bloccare l'elemento laterale in posizione inserendo la linguetta nell'apposto foro della base.

7.

1.
   Due elementi laterali fissati al modulo superiore e alla base.

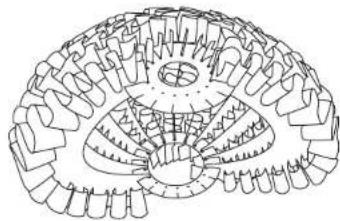

   Meta degli elementi laterali fissati al modulo superiore e alla base. Proseguire fino all'applicazione di tutti i 18 elementi laterali.

9.

1.

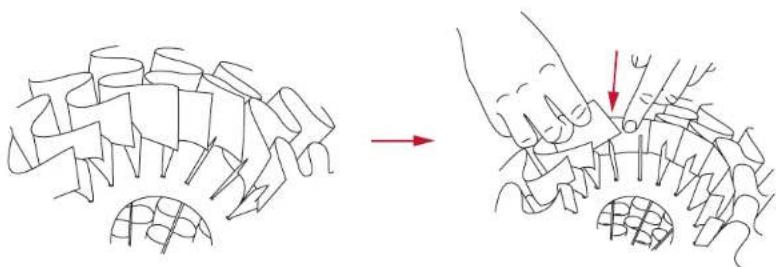

   Sistemare tutte le strisce sulla sommita e sulla base del paralume fissando l'estremita di agli striscia all'elemento laterale a fianco. In tal modo si crea un bordo preciso e stabile sulla sommita del paralume.
   Il paralume assemblato visto dall'alto.

ISTRUZIONI DI MONTAGGIO NORM 03/ITALIANO

1.

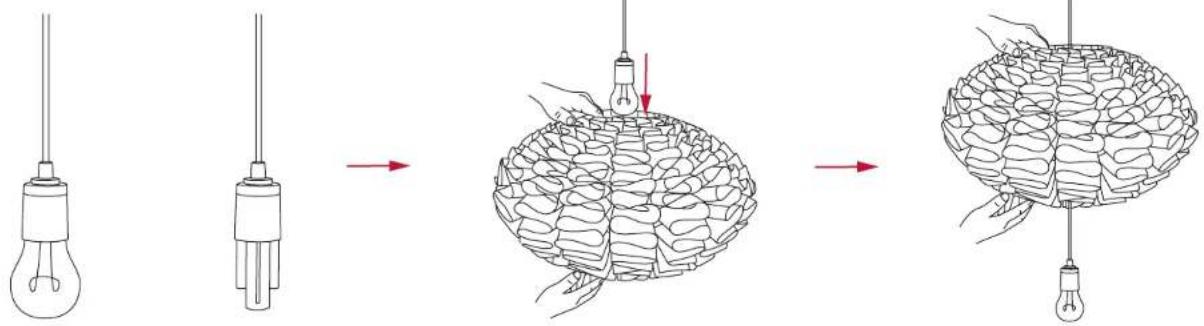

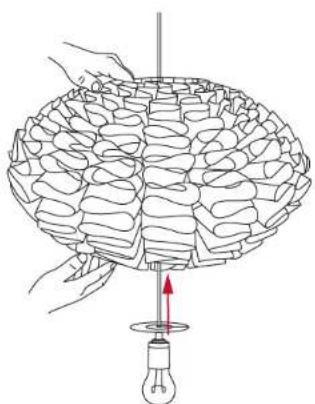

   Introduire il cavo con il portalampada e la lampadina nel paralume, alla sommita verso la base.

2.

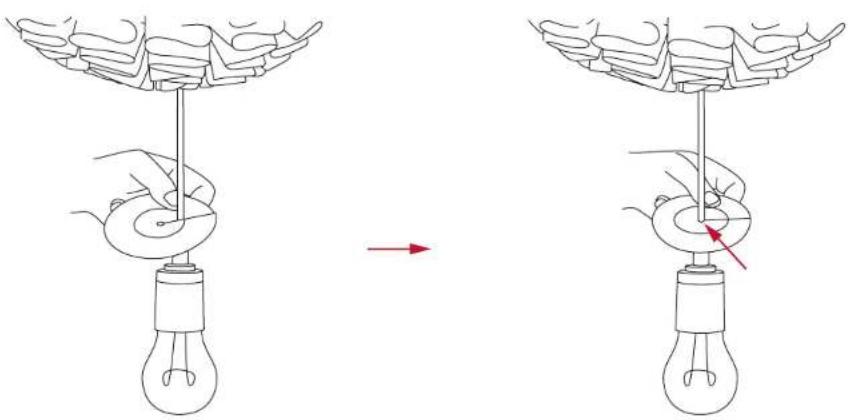

   Dopo aver introdocto il cavo con il portalampada e la lampadina attraverso il paralume, fissare il modulo di sospensione al cavo.

3.
   Tirare il cavo verso l'alto fino a bloccare il modulo di sospensione contro la sommita del paralume.

4.

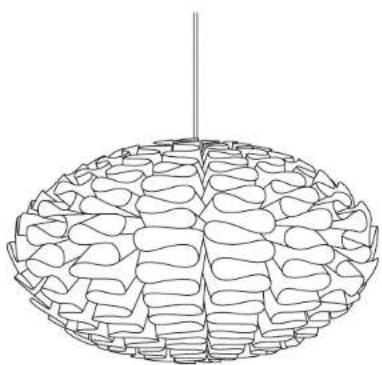

   Paralume completo, pronto per l'uso. Max 60 watt.
