MANUALE UTENTE Norm 69 Normann
ISTRUZIONI DI MONTAGGIO
MONTAGE-INSTRUCTIE
规格69组装指南
NORM 69組み立て指示書
ISTRUZIONI DI MONTAGGIO NORM 69/ITAL-
Paralume in 69 elementi, da assemblare senza uso di utensili o colla. Massima luminosità, completamente antififlesso.
N.B.! È essenziale assemblare gli elementi nella sequenza corretta. Estrarre dalla confezione un solo gruppo di elementi per volta.
Tutti gli elementi devono essere montati con il lato opaco rivolto verso l'esterno.

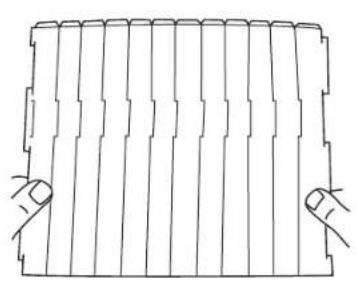

Ripiegare su se stesso l'elemento di base formando un cilindro a dodici lati. L'estremità con il bordo ripiegato all'interno deve essere rivolta verso l'alto.
Estrarre dalla confezione 6 elementi contrassegnati dal numero '11'. Eliminare il materiale in eccesso dalle fessure.

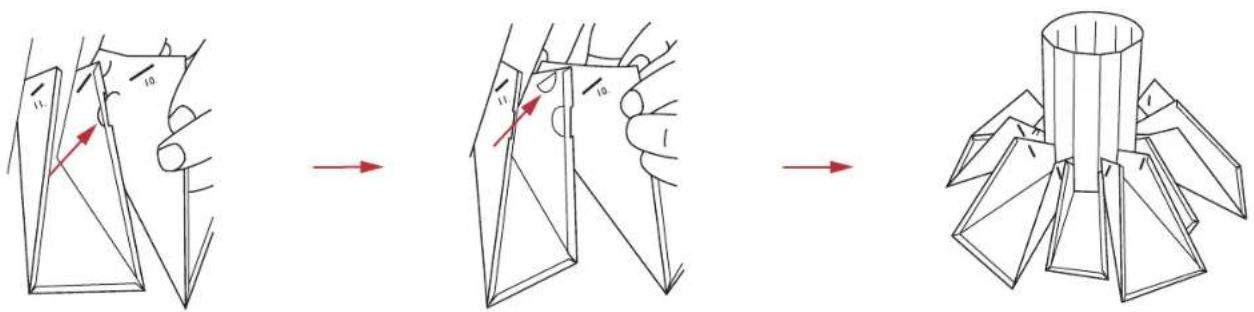

Piegare gli elementi come illustrato. Ripiegare completamente i lati di rinforzo.
Inserire le linguette degli elementi nelle fessure dell'elemento base e dirigere i lembi all'interno.

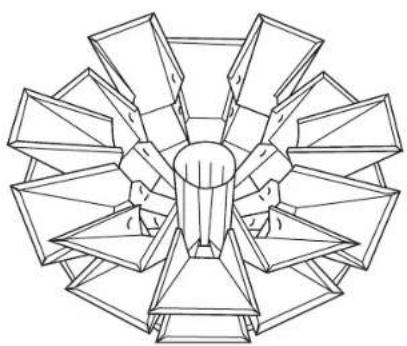

Elemento base con gli elementi numero '11' applicati. Capovolgere. Piegare 6 elementi numero '10' secondo la stessa procedura seguita per gli elementi numero '11'.
Fissare i 6 elementi numero '10' sugli elementi numero '11' come illustrato.

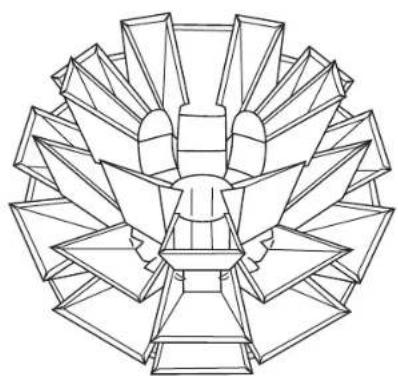

Piegare e fissare allo stesso modo 6 elementi numero '9', '8' e '7'.

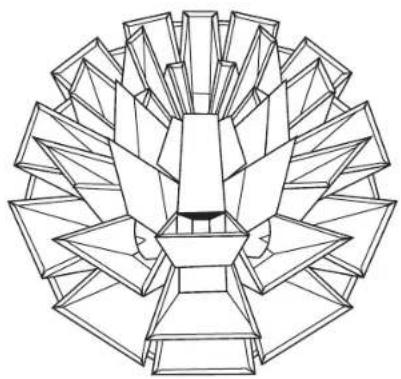

Piegare e fissare allo stesso modo 6 elementi numero '6', '5' e '4'.
Infine piegare e fissare 6 elementi numero '3', '2' e '1'.

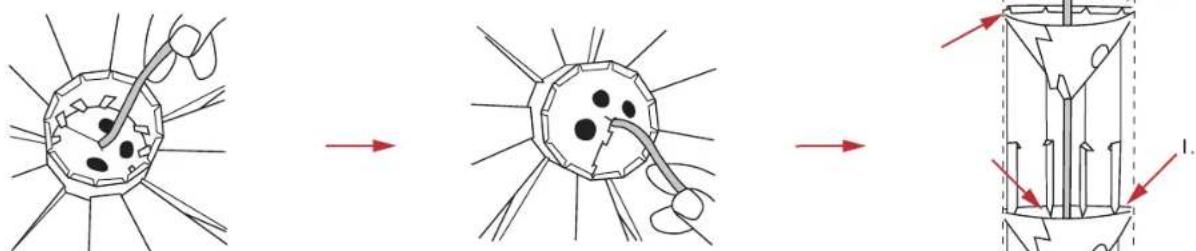

Ripiegare su se stesso il primo elemento di sospensione attorno al cavo di alimentazione, con il vertice rivolto verso il basso. IMPORTANTE! Il portalampada e l'elemento di sospensione devono essere distanziati. È pertanto NEC-ESSARIO montare sul cavo il distanziale in dotazione come illustrato nella figura.
Introdurre la lampadina e il portalampada nell'elemento base, e premere il primo elemento di sospensione verso il basso davanti alle linguette. Montare quindi il secondo elemento di sospensione attorno al cavo di alimentazione, con il vertice rivolto verso il basso. Introdurre nell'elemento base.

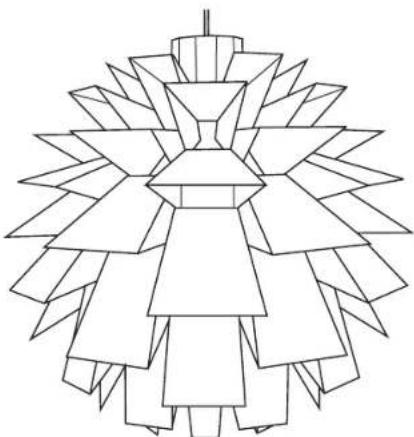

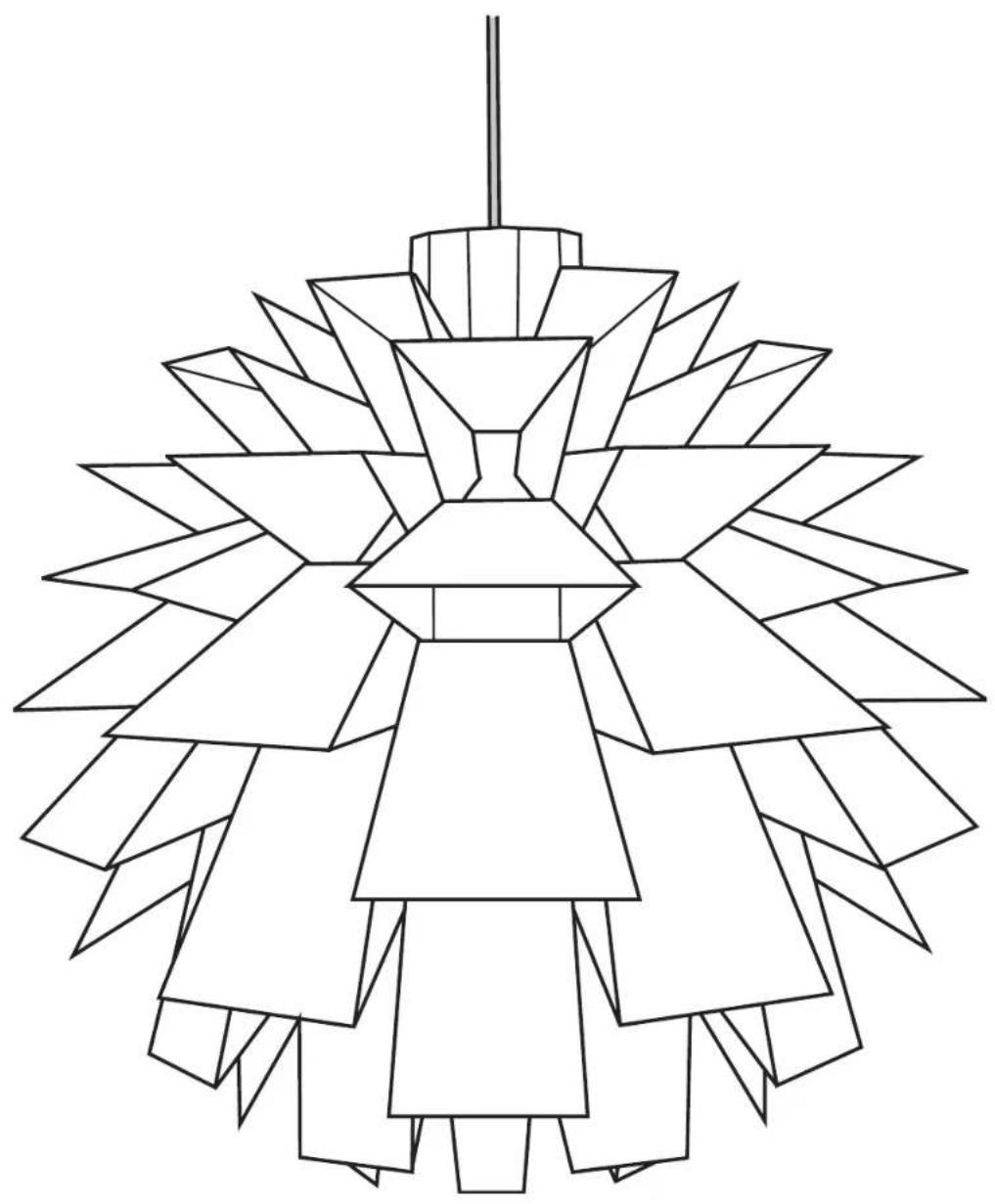

Paralume completo, pronto per l'uso.
Sospensione del paralume.
Il paralume deve essere appeso senza smontare il portalampada. Sostituire la lampadina attraverso la base flessibile del paralume.
