MODE D'EMPLOI Festival ATIKA

Original instructions Radiant terrace heater 1 Notice originale Radiateur pour terrasses

Lors du montage par application de coups sur l'élément 384245, il est indispensable qu'une deuxième personne maintienne fermement le côté opposé.

Pour les travaux indiqués à partir de l'illustration 20, deux personnes sont requises pour l'assemblage

une personne pousse contre l'unité de brûleur l'autre personne visse l'écrou 391037 à fleur de la pièce

Vissez le bouton de réglage par vissage jusqu'au bout.

Regrouper le câble et le tuyau au moyen d’un collier pour câble (le câble doit dépasser d’env. 55 mm).

Retirer le collier de câble (couper le collier).

Enficher ensuite fermement le câble.

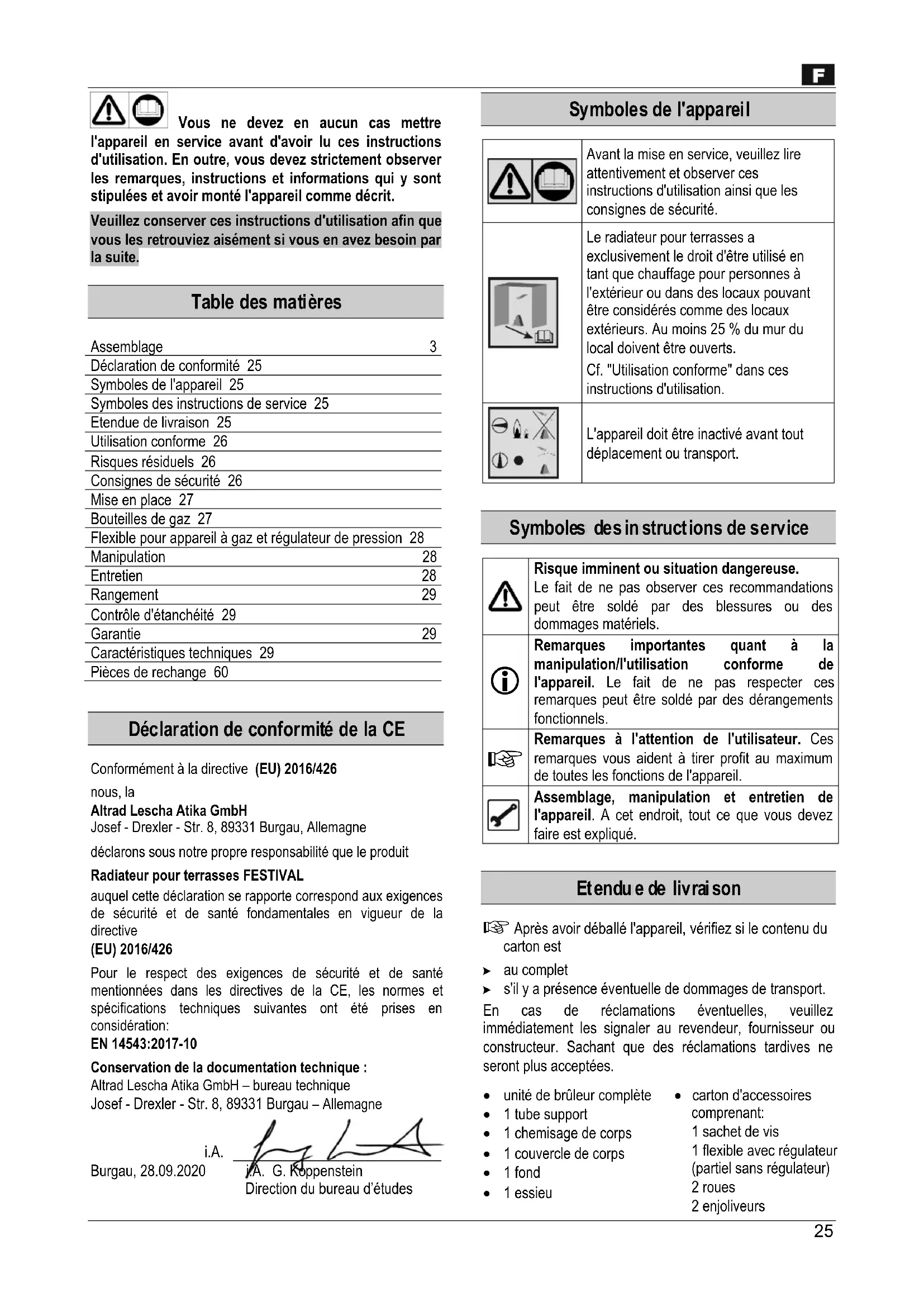

Technical modifications reserved!25 Vous ne devez en aucun cas mettre l'appareil en service avant d'avoir lu ces instructions d'utilisation. En outre, vous devez strictement observer les remarques, instructions et informations qui y sont stipulées et avoir monté l'appareil comme décrit. Veuillez conserver ces instructions d'utilisation afin que vous les retrouviez aisément si vous en avez besoin par la suite.

Assemblage 3 Déclaration de conformité 25 Symboles de l'appareil 25 Symboles des instructions de service 25 Etendue de livraison 25 Utilisation conforme 26 Risques résiduels 26 Consignes de sécurité 26 Mise en place 27 Bouteilles de gaz 27 Flexible pour appareil à gaz et régulateur de pression 28 Manipulation 28 Entretien 28 Rangement 29 Contrôle d'étanchéité 29 Garantie 29 Caractéristiques techniques 29 Pièces de rechange 60

Conformément à la directive (EU) 2016/426 nous, la Altrad Lescha Atika GmbH Josef - Drexler - Str. 8, 89331 Burgau, Allemagne déclarons sous notre propre responsabilité que le produit Radiateur pour terrasses FESTIVAL auquel cette déclaration se rapporte correspond aux exigences de sécurité et de santé fondamentales en vigueur de la directive (EU) 2016/426 Pour le respect des exigences de sécurité et de santé mentionnées dans les directives de la CE, les normes et spécifications techniques suivantes ont été prises en considération: EN 14543:2017-10 Conservation de la documentation technique : Altrad Lescha Atika GmbH – bureau technique Josef - Drexler - Str. 8, 89331 Burgau – Allemagne

Avant la mise en service, veuillez lire attentivement et observer ces instructions d'utilisation ainsi que les consignes de sécurité. Le radiateur pour terrasses a exclusivement le droit d'être utilisé en tant que chauffage pour personnes à l'extérieur ou dans des locaux pouvant être considérés comme des locaux extérieurs. Au moins 25 % du mur du local doivent être ouverts. Cf. "Utilisation conforme" dans ces instructions d'utilisation. L'appareil doit être inactivé avant tout déplacement ou transport.

Risque imminent ou situation dangereuse. Le fait de ne pas observer ces recommandations peut être soldé par des blessures ou des dommages matériels.

Remarques importantes quant à la manipulation/l'utilisation conforme de l'appareil. Le fait de ne pas respecter ces remarques peut être soldé par des dérangements fonctionnels.

Remarques à l'attention de l'utilisateur. Ces remarques vous aident à tirer profit au maximum de toutes les fonctions de l'appareil. Assemblage, manipulation et entretien de l'appareil. A cet endroit, tout ce que vous devez faire est expliqué.

Après avoir déballé l'appareil, vérifiez si le contenu du carton est au complet s'il y a présence éventuelle de dommages de transport. En cas de réclamations éventuelles, veuillez immédiatement les signaler au revendeur, fournisseur ou constructeur. Sachant que des réclamations tardives ne seront plus acceptées. unité de brûleur complète 1 tube support 1 chemisage de corps 1 couvercle de corps 1 fond 1 essieu carton d'accessoires comprenant: 1 sachet de vis 1 flexible avec régulateur (partiel sans régulateur) 2 roues 2 enjoliveurs26 Chaque appareil a été contrôlé par une marche d'essai. A la suite de quoi et au cours de son utilisation ultérieure, les pièces qui sont forcément soumises à une forte chaleur se décolorent. Il s'agit là d'un effet tout à fait normal qui est lié à l'utilisation de l'appareil.

Le radiateur pour terrasses a exclusivement le droit d'être utilisé en tant que chauffage pour personnes à l'extérieur ou dans des locaux pouvant être considérés comme des locaux extérieurs. Au moins 25 % du mur du local doivent être ouverts. Le radiateur ne doit pas être utilisé à l’intérieur de la maison. En cas d’usage professionnel, veuillez observer les consignes d’installation et de branchement locales pouvant éventuellement diverger. Font partie d'une utilisation conforme également le respect des instructions de mise en place, d'entretien et les instructions d'utilisation prescrites par le constructeur ainsi que le strict respect des consignes de sécurité mentionnées dans ces instructions d'utilisation. Il convient d'observer les prescriptions de prévention des accidents en vigueur ainsi que toutes les autres règles de médecine du travail et de technique de sécurité nationales en vigueur. Toute utilisation dépassant ce cadre est considérée comme n'étant pas conforme. En cas de dommages de tous genres qui en résulteraient, le constructeur décline toute responsabilité: c'est uniquement l'utilisateur qui est responsable de ses actes. Toute modification de l'appareil sans autorisation explicite du constructeur dégage le constructeur entièrement de la responsabilité en cas de dommages de tous genres qui en résulteraient. La mise en place, l'entretien et la manipulation du radiateur pour terrasses doivent être exclusivement confiés à des personnes qui s'y sont déjà familiarisées et qui sont conscientes des risques imminents. Des travaux de réparation doivent être exclusivement réalisés par nos services ou par des antennes SAV mandatées par nos soins. Il est interdit d'utiliser l'appareil dans un environnement à risque d'explosion ou de le soumettre à des précipitations.

Même en cas d'utilisation conforme et malgré le respect de toutes les prescriptions de sécurité en vigueur, des risques résiduels peuvent être encore imminents en raison de la construction réalisée pour le domaine d'utilisation spécifique. Ces risques résiduels peuvent cependant être minimisés si les consignes de sécurité sont respectées, si l'utilisation a lieu de manière conforme et en observant strictement les instructions d'utilisation dans leur intégralité. Graves blessures ou brûlures mortelles, incendie, explosion En outre, malgré toutes les mesures prises, des risques résiduels pas évidents risquent d'être imminents.

Conservez ces consignes de sécurité en lieu sûr. Utilisez l'appareil uniquement de manière conforme. Respectez toutes les législations locales/nationales et prescriptions régissant l'utilisation de ce radiateur. Ce radiateur ne doit jamais être utilisé à proximité d'essence, de solvants pour peinture et vernis ou d'autres vapeurs facilement inflammables. N'utilisez pas le radiateur à des endroits à forte teneur en poussière. Placez le radiateur brûlant ou en train de fonctionner sur une surface solide, stable et plane pour éviter tout risque d'inflammation ou d'incendie. Veillez à ce qu'enfants et animaux domestiques ne soient pas à proximité du radiateur. Veillez à ce que l'ouverture au pied de l'appareil demeure ouverte pour l'aération de l'espace de la bouteille de gaz. Ne recouvrez pas le pied du radiateur pour terrasses par un chiffon, un revêtement de sol ou par d'autres matériaux quelconques. Fermez le robinet de gaz sur la bouteille de gaz si le brûleur a été éteint accidentellement. Patientez 3 minutes avant de rallumer l'appareil afin que des nuages de gaz éventuels puissent se volatiliser. Comparez les données indiquées sur la plaque signalétique pour avoir l'assurance qu'elles coïncident bien avec votre présente situation, contrôlez si le régulateur de pression qui vous a été fourni est le bon. En cas de doute, veuillez-vous adresser à votre fournisseur. En cas de problèmes de mise en place, d'entretien ou de manipulation de l'appareil, veuillez-vous adresser à une antenne SAV, au constructeur ou à votre fournisseur. L'appareil doit être inactivé (éteint) et le robinet de gaz sur la bouteille de gaz doit être fermé avant tout déplacement ou transport. N'utilisez pas le radiateur pour terrasses dans des caves ou autres locaux souterrains. En effet, en cas de fuite, il y a risque de formation de nuages de gaz au sol de ces locaux/lieux.27

Placez le radiateur pour terrasses à l'extérieur ou dans des locaux qui peuvent être considérés en tant que locaux extérieurs (terrasses, lieux recouverts d'un toit, stands de marché ou semblables). Vérifiez si une aération suffisante vers l'extérieur est assurée. N'utilisez pas le radiateur dans des locaux clos ou dans des locaux qui peuvent être fermés. Le radiateur pour terrasses a exclusivement le droit d'être utilisé en tant que chauffage pour personnes à l'extérieur ou dans des locaux pouvant être considérés comme des locaux extérieurs. Au moins 25 % du mur du local doivent être ouverts (cf. la rubrique "Utilisation conforme"). Veillez à ce que les appareils qui sont utilisés à proximité de surfaces combustibles/inflammables comme avancées de toiture, parasols, etc., soient placés à une distance de sécurité suffisante de ces matériaux. La distance minimale recommandée par rapport au réflecteur est de 1,5 mètre. Utilisez des matériaux de toiture ignifuges. Veillez à ce que les matériaux de la toiture soient bien fixés pour les protéger contre une inflammation et pour éviter qu'ils touchent et basculent le radiateur en cas de rafales de vent. Le radiateur pour terrasses peut être utilisé sans problème en cas de brèves et légères pluies. Toutefois, en cas de fortes précipitations ou de pluies persistantes, veuillez rentrer le radiateur à l'intérieur. Veillez à ce que l'appareil ne puisse pas chuter en cas de tornades et de mauvais temps.

Utilisez exclusivement des bouteilles de gaz propane dont le poids rempli est de 11 kg. Placez toujours une bouteille de gaz dans le pied du radiateur pour terrasses. Même une bouteille de gaz vide confère au radiateur assemblé la stabilité requise.

Ne stockez jamais de bouteilles de gaz dans la maison, même si elles sont vides. Veuillez observer les prescriptions locales. Veillez à ce que votre nouvelle bouteille de gaz soit pourvue d'un robinet de gaz de sorte que l'alimentation en gaz vers le radiateur puisse être interrompue. Le régulateur de pression fourni ne peut pas être utilisé pour éteindre l'appareil étant donné que ce régulateur ne dispose pas de position Fermé/Ouvert.

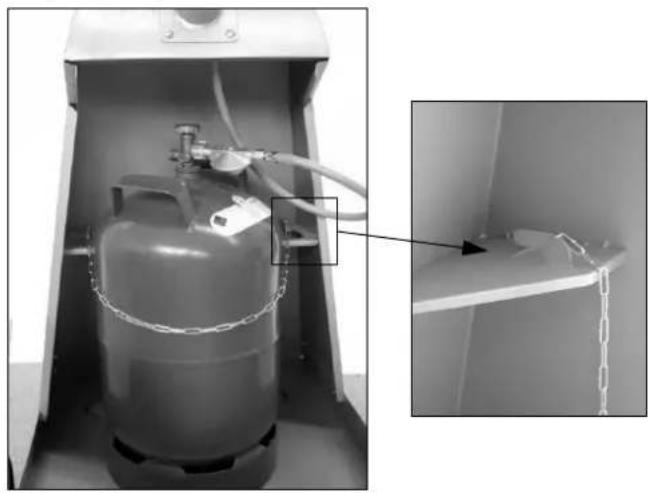

Mise en place et remplacement des bouteilles de gaz La mise en place et le remplacement de la bouteille de gaz doit toujours s'effectuer à l'extérieur, à un endroit suffisamment aéré (p. ex. éventé). Sécurisez la bouteille de gaz par une chaîne pour éviter qu'elle ne glisse. Veillez à ce qu'à proximité du radiateur, il n'y ait aucune source d'inflammation (comme cigarettes, bougies, autres radiateurs, etc.).

Avant de remplacer la bouteille de gaz, vissez complètement le robinet de gaz sur la bouteille de gaz et attendez jusque le radiateur éteint.

Robinet de gaz Régulateur de pression (filet à gauche!)

Tournez le bouton du régulateur à (brûleur éteint) (Pour le fonctionnement du bouton du régulateur, cf. page 28)

Bouton du régulateur Dévissez le régulateur de pression sur la bouteille de gaz puis raccordez la nouvelle bouteille. Ouvrez le robinet de gaz sur la bouteille, vérifiez l'étanchéité de la liaison mentionnée au moyen d'un spray antifuite ou en utilisant de l'eau savonneuse tiède (formation de bulles en cas de fuite, cf. également la rubrique "Contrôle d'étanchéité"). A chaque remplacement de la bouteille de gaz, veuillez vérifier si le flexible pour appareil à gaz est dans un état impeccable. En cas de doute, le remplacer ou le faire remplacer.28

Le radiateur de terrasse est livré complet avec le tuyau approprié ou avec un tuyau muni d’un pressostat. Dans la mesure où votre radiateur de terrasse n’est muni que d’un tuyau, veuillez-vous adresser à un revendeur afin de vous procurer le pressostat indispensable. Le pressostat doit remplir les exigences de la norme DIN EN 12864 ainsi que les spécifications techniques (pression de gaz p – cf. plaque signalétique – et débit de gaz min. 1,5 – 2,0 kg/h) et le raccord de flexible Employez le tuyau fourni par le constructeur. Le tuyau dispose (en cas d’utilisation correcte) d’une durée de vie comprise entre 3 et 5 ans (en fonction des conditions climatiques) et doit ensuite être remplacé par un tuyau neuf. Le remplacer de préférence tous les 3 ans. Contrôlez régulièrement le tuyau (env. 1 fois par mois) et, lors du remplacement de la bouteille, assurez-vous de l’absence de fissures ou d’autres détériorations. Immédiatement remplacer le tuyau ou le pressostat lorsqu’ils sont endommagés. Veuillez-vous adresser à votre revendeur ou au constructeur. Lors de la commande de pièces de rechange pour le tuyau ou pour le tuyau muni d’un pressostat, toujours indiquer la pression de gaz prescrite p (30 mbar, par ex. - cf. plaque signalétique) et le code pays (NL, par ex.). Le filet de vis des raccords est à gauche ; le sens de rotation se distingue donc des filets de vis usuels. Ne remplacez jamais le tuyau à gaz et le pressostat par un autre modèle. Il n’est alors plus possible de garantir la sécurité et le constructeur décline alors toute responsabilité en cas de détériorations ou de détériorations consécutives. Evitez de tordre ou de plier le tuyau. Assurez-vous régulièrement de l’absence de dessèchement, de fissures et d’autres détériorations sur le tuyau.

Allumage du brûleur: Ouvrez le robinet de gaz sur la bouteille de gaz. Allumez l'appareil en

1. enfonçant le bouton du régulateur du brûleur

2. en le maintenant enfoncé et en le tournant

jusqu'au symbole le brûleur s'est allumé

3. au bout de 10 secondes environ, laissez-le

revenir S'il s'éteint, veuillez répéter l'opération décrite ci-dessus. Le bouton du régulateur vous permet de régler le dégagement de chaleur. dégagement de chaleur élevé faible dégagement de chaleur brûleur éteint Pour régler de faible dégagement de chaleur

dégagement de chaleur élevé , il convient d'enfoncer un peu le bouton du régulateur. Combustion correcte L'appareil a une combustion correcte si aucune flamme n'est visible à l'extérieur de la grille métallique du brûleur. Dès que l'appareil a atteint la température prescrite, le grille métallique devient brûlante et rouge (la couleur dépendant de la position du régulateur de gaz). Lorsque le radiateur s'éteint, l'alimentation en gaz se trouve automatiquement fermée au bout d'une soixantaine de secondes. Patientez ensuite 3 minutes afin que les nuages de gaz éventuels puissent se dissiper.

Le gaz est un produit extrêmement inflammable; l'odeur de gaz est immédiatement perceptible. Dès que vous percevez la moindre odeur de gaz, fermez immédiatement le robinet de gaz sur la bouteille de gaz. N'allumez aucun feu ouvert et assurez qu'à proximité du radiateur pour terrasses, aucune formation d'étincelles ne puisse se produire. Aérez bien l'environnement. Extinction du brûleur

Pour éteindre le brûleur, enfoncez le bouton du régulateur puis tournez-le sur . Fermez le robinet de gaz sur la bouteille de gaz. Ajustage de l'angle d'inclinaison de la tête du brûleur

Position la plus basse de la tête du brûleur Tournez le bouton dans le sens contraire des aiguilles d'une montre Position la plus haute de la tête du brûleur Tournez le bouton de réglage dans le sens des aiguilles d'une montre29

Veuillez observer ce qui suit afin de conserver la fonctionnalité impeccable du radiateur: Nettoyez le radiateur pour terrasses régulièrement avec un chiffon humide ou à l'eau savonneuse tiède. Ne nettoyez pas le brûleur à gaz à l'eau. Laissez contrôler au moins une fois par an le radiateur pour terrasses par un installateur autorisé pour exclure toute présence de défectuosités. Les instructions d'entretien suivantes s'adressent surtout aux spécialistes en matière d'entretien: Brossez la grille métallique du brûleur avec précaution avec une brosse souple. Eventuellement, nettoyez à l'aspirateur. N'utilisez jamais de liquides. Vérifiez si le gicleur est propre. En cas de salissures, nettoyez-le avec une brosse souple. Ne nettoyez le trou du gicleur jamais avec un objet dur étant donné que vous seriez sûr de le détériorer. Vérifiez si le tube venturi et le tube du brûleur sont propres. En cas d'encrassement, nous vous recommandons de nettoyer ces pièces avec un nettoie- pipe. En retirant l'habillage 413018 (cf. dessin des pièces de rechange), vous pouvez accéder plus aisément aux pièces mentionnées. Après quoi, remontez l'habillage de manière conforme. A la suite d'un entretien et d'une réparation, vérifiez toujours si chaque pièce est étanche au gaz (cf. la rubrique "Contrôle d'étanchéité"). Le radiateur pour terrasses est équipé d'un thermocouple. La position de ce composant est importante pour le fonctionnement impeccable de l'appareil - et pour votre sécurité. C'est pourquoi la position du thermocouple ne doit jamais être modifiée. Pièces d'appareil défectueuses L'appareil a été construit de sorte que ses pièces fonctionnent impeccablement à condition d'une utilisation conforme. Toutefois, en cas d'apparition d'une défectuosité, veuillez-vous adresser à votre fournisseur pour remplacer les pièces défectueuses.

En cas d'inutilisation prolongée exigeant un rangement, retirez la bouteille de gaz du pied du radiateur. Rangez l'appareil dans un endroit sec et exempt de poussière.

Enroulez la partie supérieure (brûleur / réflecteur / partie supérieure du pied) dans un sac en plastique que vous fermerez en le nouant.

Si vous constatez une fuite de gaz ou si vous percevez une odeur de gaz, le radiateur doit alors être immédiatement éteint.

Fermez le robinet de gaz sur la bouteille de gaz. N'utilisez pas le radiateur tant que vous n'avez pas découvert et éliminé la cause de la fuite. Une fuite de gaz doit toujours être localisée avec un spray antifuite ou avec de l'eau savonneuse. A cet effet, ouvrez le robinet de gaz sur la bouteille. En cas de fuite, il y a formation de bulles.

Ne cherchez jamais à localiser une fuite de gaz avec une flamme. Vérifiez soigneusement tous les raccordements et flexibles à l'extérieur. Laissez l'appareil à l'extérieur si la cause de la fuite ne peut pas être déterminée. Adressez-vous à une entreprise d'installation homologuée.

Veuillez tenir compte de la déclaration de garantie suivante.

Radiateur FESTIVAL Année de construction voir la dernière page Type d'appareil A Puissance calorifique puissance calorifique 4,0 kW à 11,0 kW env. Débit de gaz 290 - 800 g/h Type de gaz propane / butane Pays de la

DE - AT - CH - CZ BE - CH - ES - FR - GB - GR - IE - IT - LU - PT DK - FI - SE IS - NO - NL Catégorie de gaz

Angle d'inclinaison du réflecteur à réglage continu Surface chauffable env. 30 m² Hauteur totale env. 2,40 m Poids env. 26,0 kg

390129 Linsenblechschraube Raised metal screw Via à tôle à tête bombée Šroub Linsepladeskrue St 3,5x13-F-H

DIN 7981 390164 Linsenblechschraube Raised metal screw Via à tôle à tête bombée Šroub Linsepladeskrue St 3,9x32-F-H
