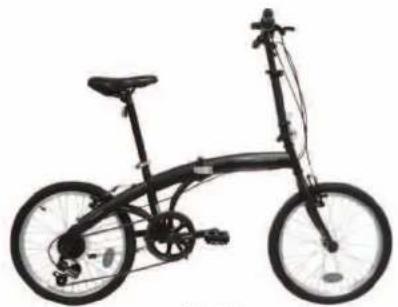

MODE D'EMPLOI W175 WAYSCRAL
Notice d'utilisation pour Vélo pliant Wayscral
Merci et félicitation pour l'achat de votre vélo pliant Wayscral.
Il est important de conserver ce guide qui vous permettra de bien régler et entretenir votre vélo, ce manuel doit être lu avant la première utilisation. La mauvaise utilisation de votre vélo pliant peut entrainer des risques, suivez les avertissements et les conseils.
Ce vélo pour adulte Wayscral a été conçu suivant les exigences des normes Européennes : EN 14764 et14872 ; et est conforme aux exigences de sécurité.

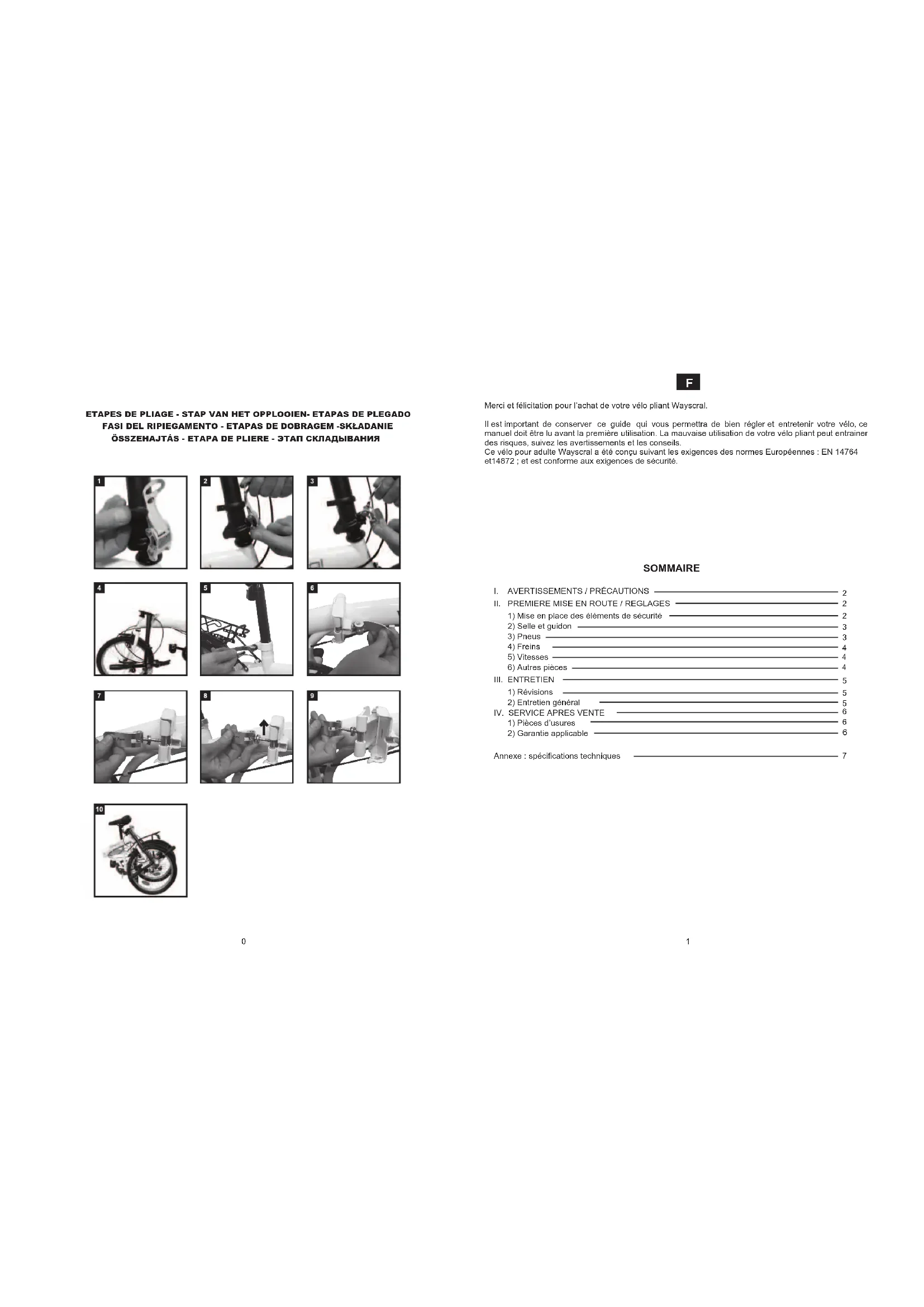

SOMMAIRE
I. AVERTISSEMENTS / PRÉCAUTIONS 2
1) Mise en place des éléments de sécurité 2
2) Selle et guidon 3
3) Pneus 3
4) Frains 4
5) vitesses 4
6) Autres pilaces
III. ENTRETIEN 5
1) Révisions 5
2) Entretien général 5
IV. SERVICE APRES VENTE 6
1) Pièces d'usures 6
2) Garantie applicable
Annexe : spécifications techniques 7
I. AVERTISSEMENTS / PRECAUTIONS
Choisissez un endroit sûr, éloigné de la circulation pour vous familiariser avec votre nouveau vélo. Avant chaque utilisation veuillez à vous assurez du bon état général de votre vélo.
De plus la circulation sur la voie publique impose le respect du code de la route et des règles de circulation. Depuis le 1er septembre 2008, les cyclistes doivent porter de nuit, hors agglomération, un gilet réfléchissant. La société NGTS décline toute responsabilité si le conducteur de la bicyclette ne respecte pas la réglementation en vigueur.
Ce vélo est destiné à être utilisé en voie urbaine. Il n'est pas destiné à être utilisé sur des terrains non goudronnés ou en mauvais état. Il n'est pas conçu pour une utilisation « tout terrain ».
Le fait de ne pas respecter ces avertissements peut entraîner une chute ou un accident et détériorer de façon prématurée et irréversible l'état de votre vélo.
Si le vélo est utilisé par un enfant, les parents doivent surveiller et s'assurer que l'utilisateur est capable d'utiliser le vélo en toute sécurité.
Dans le cas de conditions climatiques inhabituelles (pluie, froid, nuit...), soyez particulièrement vigilant et adaptez en conséquence votre vitesse et vos réactions.
Par temps humide, la distance de freinage est plus longue. Veuillez à bien anticiper.
Bien que voire vélo Wayscral ait fait l'objet d'une préparation minutieuse dans nos ateliers, il est important avant toute première utilisation de vous assurer des points suivants.
1) Mise en place des éléments de sécurité Éclairage
Un éclairage vous est fourni, il est composé de deux catadioptres (un blanc inclus dans le phare avant et un rouge inclus de le phare arrière), d'un feu avant et d'un feu arrière, de deux autres catadioptres orange positionnés entre les rayons de vos roues vous permettant d'être vu latéralement. Pour parfaire votre visibilité, quatre catadioptres sont fixés également sur les pédales. L'utilisation de ces équipements est obligatoire et contribue a votre visibilité et donc a votre sécurité.
Phare avant
Fixez le support de phare sur le guidon, le plus au centre possible. La fixation du support sur le phare est réalisée par un système de clip. Introduisez le phare sur le guidon en le poussant fermement. Mise en place des piles, exercez une pression sur l'encoche plastique noire située en dessous du phare. Introduisez les deux piles (AA LR6) en respectant leur polarité.
Vous mettez en fonction le phare en déplaçant le bouton noir au dessus de la lampe.
Feu arrière
2
Fixez le support du phare sur la tige de selle du vélo à l'aide de l'élastique foumi. Vous mettez en fonction le feu arrière en déplaçant le petit interrupteur situé à l'arrière de la lampe. Introduisez les deux piles (LR44) en respectant leur polarité. Pour ouvrir le phare aidez vous d'une pièce de monnaie.
Le système de pliage
Le système de verrouillage du cadre est assisté par un loquet permettant de rassembler les deux parties. Verrouillez le blocage rapide en ramenant le levier contre le cadre du vélo.
Pour plier le cadre du vélo, veuillez retirer le loquet du blocage rapide.
Soulever le loquet vers la haut pour permettre le déverrouillage du cadre.
Pour verrouiller la potence du guidon, mettre celle-ci en position verticale, ramener le loquet par le bas et verrouiller le système en poussant le levier vers la potence. N'oubliez pas de ramener la boucle plastique au-dessus du levier pour sécuriser le système. Pour plier la potence, réaliser les mêmes étapes dans le sens inverse. (P0)
Le port du casque
Le port d'un casque de vélo est fortement recommandé, en particulier pour les enfants. Il est garant d'une diminution de traumatismes crâniens en cas de chute. Pour plus d'informations, renseignez vous auprès de votre revendeur.
Sonnette
La sonnette vous permettra d'être entendu à 50 m.
Vérifiez que sa position de montage sur le guidon soit facile à utiliser.
2) Réglage de la selle et du guidon
Il est important d'adapter les réglages de votre vélo à votre morphologie.

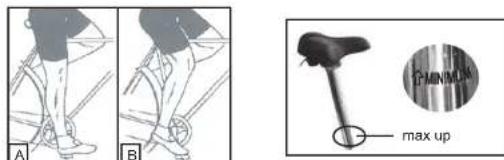

Selle
Pour vérifier la hauteur correcte de la selle, il faut être assis jambes tendues, le talon reposant sur la pédale (fig. A). Lors du pédalage, le genou sera légèrement plié (fig. B).
Lors du réglage de la selle dans sa position la plus basse, assurez-vous que celle-ci ne touche aucun composant du vélo.
De même, veillez à ne pas dépasser le repère maximum.
3) Pneumatiques
Vérifiez périodiquement la pression des pneus.
Rouler avec des pneumatiques insuffisamment gonflés ou sur gonflés peut nuire au rendement, provoquer une usure prématurée, entraîner des détériorations au niveau de la jante et augmenter les risques d'accident.
Si une usure importante ou une entaille est visible sur un des pneus, remplacez-le avant d'utiliser le vélo.
| Pression |
| Modèle | Taille PS | Bar | |
| W165-175 20 | 1.75 43 2,4-2,5 | | |
3
4) Freins
La poignée droite active votre frein arrière, tandis que la poignée gauche active le frein avant. Il est recommandé de répartir en moyenne votre force de freinage à 60/40 entre l'avant et l'arrière.
Les mâchoires doivent se fermer correctement sur le bord des jantes. Les patins doivent être à égale distance de la jante (env: 3mm). L'état de la jante participe grandement à l'efficacité du freinage, il est donc conseillé de la nettoyer régulièrement.
Il faut que vous puissiez obtenir la puissance maximale de freinage sans que les poignées ne touchent le guidon. Si ce n'est pas le cas, vos freins doivent être réglés.
(a) Un système d'écrou et de contre-écrou vous permet de régler la force de freinage qui variera dans le temps en fonction de l'usure des patins de frein.
(b) La vis cruciforme vous permettra de compenser l'usure des patins et d'assurer la bonne position des freins de part et d'autre de la jante.
5) Réglage du dérailleur
Les vélos pliants Wayscral comportent 6 vitesses interchangeables manuellement.
Utilisez la poignée droite pour faire le changement souhaité. Plus l'indicateur est élevé, plus il sera difficile de pédaler et inversement.
Réglage pour les systèmes à dérailleur externe (W165 et W175)
Le dérailleur est équipé de deux vis de butée haute et basse.
Le réglage de précision s'effectue à l'aide de la molette.
Il est conseillé de toujours effectuer les changements de vitesses en roulant pour ne pas endommager le dérailleur.
6) Autres pièces
Le porte bagage
Le W175 est vendu avec un porte bagage déjà fixé. Sa charge maximale est de 25kg, il n'est pas possible de fixer un siège pour enfant.
Lorsque le porte-bagages est chargé, le comportement de votre bicyclette peut être modifié. Répartissez la charge de bagages des deux cotés pour favoriser la stabilité de votre vélo. Tout bagage doit être solidement arrimé au porte-bagages, avant chaque utilisation il est important de vérifier que rien ne pends dans le vide et risque de venir se prendre dans la roue arrière de la bicyclette.
Les bagages ne doivent pas occulter les réflecteurs et éclairages de votre vélo.
Béquille
Avant toute utilisation, bien vérifier que votre béquille est remontée.
Chaine
Vérifiez fréquemment la tension de la chaine en pédalant. Si la chaine est détendue, adressez-vous à votre revendeur pour effectuer un réglage.
III Entretien
1) Révisions
Remarque : Pour assurer la sécurité et maintenir les composants en bonne condition de marche, vous devez faire vérifier votre vélo périodiquement par votre vendeur;
Première révision : 1 mois ou 150 km
- Vérification du serrage des éléments : manivelle, roue, potence, pédales, cintre, collier de selle,
- Vérification du fonctionnement de la transmission
- Vérification et réglage des freins
- Tension et/ou dévoilage des roues.
Tous les ans ou 1000km
- Vérification des niveaux d'usure (patins ou plaquettes de freins, transmission, pneumatiques),
- Contrôle des roulements (boitier de pédaller, roues, direction, pédales),
- Contrôle des câbles (freins, dérailleur),
- Vérification de l'éclairage.
- Tension et/ou dévoilage des roues.
Tous les 3 ans ou 3000km
- Changement de la transmission (chaine, roue libre, plateau),
- Changement des pneumatiques.
- Contrôle de l'usure des roues (rayons, jante)
- Tension et/ou dévoillage de roues
- Changement des palins ou plaquettes de freins
2) Entretien général
Comme tout composant mécanique, une bicyclette subit des contraintes élevées et s'use. Les différents matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si la durée de vie prévue pour un composant a été dépassée, celui-ci peut se rompre d'un seul coup, risquant alors d'entrainer des blessures pour le cycliste. Les fissures, égratignures et décolorations dans des zones soumises à des contraintes élevées indiquent que le composant a dépassé sa durée de vie et devrait être remplacé.
Nettoyage
Il doit être fait avec une éponge, une bassine d'eau tiède savonneuse ainsi qu'un jet d'eau (sans pression). Nettoyez les flancs des jantes et les patins de frein à l'alcool ou à l'acétone. Faites particulièrement attention à ne pas utiliser de jet d'eau sous pression.
Lubrification
La lubrification est essentielle sur les différents composants qui sont en mouvement afin d'éviter la corrosion, elle doit être réalisée régulièrement sur les roulements à billes situés dans l'axe des roues, chaîne, déralleur et câbles de commande.
Il est conseillé d'utiliser de l'huile spécifique pour la chaîne et le dérailleur. Il faut utiliser de la graisse pour les autres composants.
Contrôles réguliers
Le serrage de la boulonnerie : levier, manivelle, pédales, potences.
Les couples de serrage à appliquer sont les suivants:
| Composants Couple préconisé (NM) |
| Vis béquille 18-23 | |
| Roue | 28-35 |
| Vis de frein | 6-9 |
| Contré écou de direction | 25-35 |
| Bolter de pédaller | 50-70 |
| Contré-écrou botter de pédaller | 26-35 |
| Ecrou collier de selle | 15-18 |
| Vis botlier de pédaller | 35-55 |
| Ecrou de porte-bagages | |
Les autres couples de serrage dépendent de la taille des écrous : M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.
Il est conseillé d'être particulièrement vigilant aux jantes de votre VP (Vélo pliant). Nettoyez les régulièrement, si vous décelez une déformation, une fissure ou une marque suspecte, faites changer la jante en question avant de réutiliser votre 2 roues.
Attention : L'utilisation intensive de votre VP demande d'être d'autant plus vigilant ! Le cadre et la fourche doivent être inspectés périodiquement.
IV. Service après-vente
1) Pièces d'usures
Les différents éléments d'usures sont des éléments standards. Toujours remplacer les pièces usées et/ou à changer par des composants identiques en vente dans le commerce ou chez votre revendeur.
| Jantes | 20 X 1.75 - Rayon AV 14G-36H / AR 14G-36H |
| Pneus Taille | 20 x 1.75 pouces |
| Chambre à air | 20 x 1.75 / 2.125 pouces |
| Valve | US |
| Patin de frein (avant et arrière) | 70 x 9 x 11 mm |
| Étrier de frein | « V brake » aluminium |
| Chaîne | longueur 145 cm composée de 114 maillons 1/2 pouces (12,7 mm) |
| Maillons de chaîne taille | 12,7 x 7,1 mm |
2) Garantie applicable
Nous avons apporté le plus grand soin à la conception et à la fabrication de votre bicyclette pour qu'elle vous apporte entière satisfaction. Néanmoins, s'il apparaissait que votre produit était défectueux, vous bénéficieriez d'une garantie commerciale à compter de la date d'achat de :
- 1 an pour les pièces, hors pièces d'usure (pneus, chambre à air, patins de frein, poignées, selle, câble).
Pour mettre en œuvre cette garantie, l'utilisateur doit présenter le produit au distributeur, accompagné du ticket de caisse ou de la facture d'achat.
Cette garantie, applicable dans le pays d'achat, couvre tous les défauts du produit qui ne permettent pas une utilisation normale. Elle ne couvre pas les défauts liés à un mauvais entretien, une utilisation inappropriée, ou si les recommandations du fabricant n'ont pas été respectées. La garantie ne couvre pas l'usure normale des pièces liée à l'utilisation du produit.
Le garant est : 12 Avenue des Morgines - 1213 Petit Lancy / Geneva - SWITZERLAND
La garantie commerciale prévue ci-dessus ne limite aucunement le droit de l'acheteur d'agir en garanties des vices cachés ou de non-conformité, telles que prévus dans les différents pays Européens. Pour plus d'information, se reporter à la loi en vigueur dans son pays.

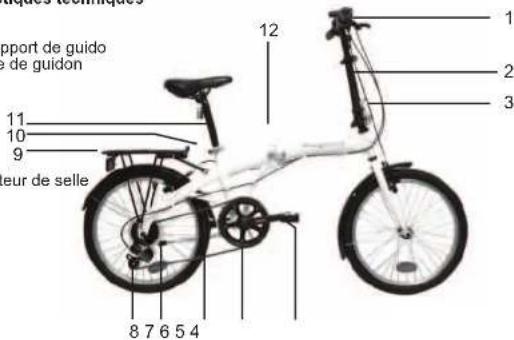

Annexe : Caractéristiques techniques
(1) Guidon
(2) Potence avant support de guido
(3) Pliage de potence de guidon
(4) Pédales
(5) Pédalier
(6) Chaine
(7) Béquille
(8) Dérailleur
(9) Porte bagage
(10) Réglage de hauteur de selle
(11) Tige de selle
(12) Cadre pliant
de guidon
11
10
9
leur de selle
8 7 6 5 4
12
1
2
3
W165
| Chargement maximum 100 kg (utilisateur + Chargement) |
| Poids total du vélo | 13kg |
| Dimension du vélo plié | 38X66X89 Cm |
| Taille Pneus | 20 x 1.75 pouces |
| Dérailleur | Shimano 6 vitesses |
W175
| Chargement maximum 100 kg (utilisateur + Chargement) |
| Poids total du vélo | 14,8kg |
| Dimension du vélo plié | 38X66X89 cm |
| Taille Pneus | 20 x 1.75 pouces |
| Dérailleur | Shimano 6 vitesses |
