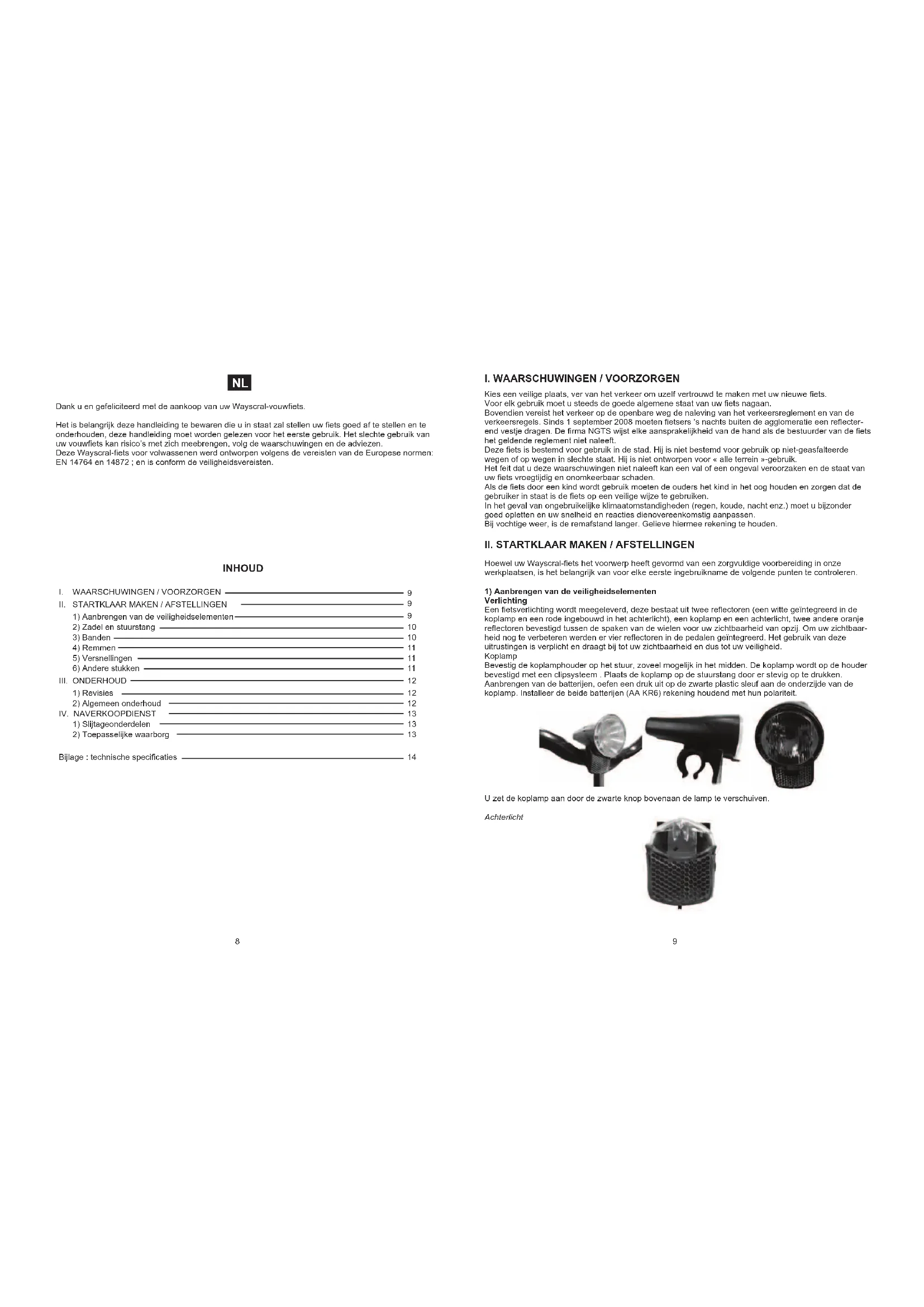

GEBRUIKSAANWIJZING W175 WAYSCRAL
Dank u en gefeliciteerd met de aankoop van uw Wayscral-vouwfiets.
Het is belangrijk deze handleiding te bewaren die u in staat zal stellen uw fiets goed af te stellen en te onderhouden, deze handleiding moet worden gelezen voor het eerste gebruik. Het slechte gebruik van uw vouwfiets kan risico's met zich meebrengen, volg de waarschuwingen en de adviezen. Deze Wayscral-fiets voor volwassenen werd ontworpen volgens de vereisten van de Europese normen EN 14764 en 14872 ; en is conform de veiligheidsvereisten.
INHOUD
I. WAARSCHUWINGEN / VOORZORGEN 9
II. STARTKLAAR MAKEN / AFSTELLINGEN 9
1) Aanbrengen van de veiligheidselementen 9
2) Zadel en stuurstang 10
3) Banden 10
4) Remmen 11
5) Versnellingen 11
III. ONDERHOUD 12
1) Revisies 12
2) Algemeen onderhoud 12
IV. NAVERKOOPDIENST 13
1) Slijlageonderdelen 13
2) Toepasselijke waarborg 13
Bijlage ; technische specificaties ____ 14
I. WAARSCHUWINGEN / VOORZORGEN
Kies een veilige plaats, ver van het verkeer om uzelf vertrouwd te maken met uw nieuwe fiets.
Voor elk gebruik moet u steeds de goede algemene staat van uw fiets nagaan.
Bovendien vereist het verkeer op de openbare weg de naleving van het verkeersreglement en van de verkeersregels. Sinds 1 september 2008 moeten fietsers 's nachts buiten de agglomeratie een reflecter-end vestje dragen. De firma NGTS wijst elke aansprakelijkheid van de hand als de bestuurder van de fiets het geldende reglement niet naleeft.
Deze fiets is bestemd voor gebruik in de stad. Hij is niet bestemd voor gebruik op niet-geasfalteerde wegen of op wegen in slechte staat. Hij is niet ontworpen voor « alle terrein »-gebruik.
Het feit dat u deze waarschuwingen niet naleeft kan een val of een ongeval veroorzaken en de staat van uw fiels vroegtijdig en onomkeerbaar schaden.
Als de fiets door een kind wordt gebruik moeten de ouders het kind in het oog houden en zorgen dat de gebruiker in staat is de fiets op een veilige wijze te gebruiken.
In het geval van ongebruikelijke klimaatomstandigheden (regen, koude, nacht enz.) moet u bijzonder goed opletten en uw snelheid en reacties dienovereenkomstig aanpassen.
Bij vochtige weer, is de remafstand langer. Gelieve hiermee rekening te houden.
II. STARTKLAAR MAKEN / AFSTELLINGEN
Hoewel uw Wayscral-fiets het voorwerp heeft gevormd van een zorgvuldige voorbereiding in onze werkplaatsen, is het belangrijk van voor elke eerste ingebruikname de volgende punten te controleren.
1) Aanbrengen van de veiligheidselementen
Verlichting
Een fietsverlichting wordt meegeleverd, deze bestaat uit twee reflectoren (een witte geïntegreerd in de koplamp en een rode ingebouwd in het achterlicht), een koplamp en een achterlicht. twee andere oranje reflectoren bevestigd tussen de spaken van de wielen voor uw zichtbaarheid van opzij. Om uw zichtbaarheid nog te verbeteren werden er vier reflectoren in de pedalen geïntegreerd. Het gebruik van deze ultrustingen is verplicht en draagt bij tot uw zichtbaarheid en dus tot uw veiligheid.
Koplamp
Bevestig de koplamphouder op het stuur, zoveel mogelijk in het midden. De koplamp wordt op de houder bevestigd met een clipsysteem . Plaats de koplamp op de stuurstang door er stevig op te drukken. Aanbrengen van de batterijen, oefen een druk uit op de zwarte plastic sleuf aan de onderzijde van de koplamp. Installeer de beide batterijen (AA KR6) rekening houdend met hun polariteit.
U zet de koplamp aan door de zwarte knop bovenaan de lamp te verschuiven.
Achterlicht
Zet de houder van de koplamp vast op de zadelpen van de fiels met behulp van de meegeleverde elastiek. U schakelt het achterlicht in door de kleine schakelaar aan de achterkant van de lamp te verschuiven. Installeer de beide batterijen (LR44) rekening houdend mel hun polarileit. Om de lamp te openen moet u een muntstuk gebruiken.
Het vouwsysteem
Het vergrendelingssysteem van het kader is ondersteund door een grendel dat de 2 delen bij elkaar houdt. Vergrendel de blokkering snel en trek de hendel tegen het kader van de fiets. Om het kader te plooien van de fiets, gelieve de grendel van de snelle blokkering weg te trekken. Hef de vergrendeling naar boven om het kader te vergrendelen.
Om de stuurstang te vergrendelen, zet hem in verticale positie, plaats de vergrendeling naar beneden en vergrendel het systeem door de hendel te duwen naar het stuur. vergeet niet om de plastieke gesp boven de hendel te brengen om hem te beveilligen. Om de beugel te ploolen, voert u dezelfde stappen uit in de omgekeerde volgorde. (P0)
Het dragen van een fietshelm
Het dragen van een fletshelm wordt ten stelligste aanbevolen, in het bijzonder voor kinderen. Als u een helm draagt is de kans dat u schedelletsels oploopt bij het vallen veel kleiner. Voor verdere informatie kunt u best inlichtingen Inwinnen bij uw dealer.
Fietsbel
Dankzij de fietsbel bent u tot op 50 m hoorbaar.
Ga na of de montageplaats van de bel op het stuur gemakkelijk is voor gebruik tijdens het rijden.
2) Hoogteverstelling van het zadel en het stuur
Het is belangrijk de afstellingen van uw fiets aan te passen aan uw morfologie.
Zadel
Om de correcte hoogte van het zadel te controleren moet u met uitgestrekte benen op de fiets gaan zitten, met de hak rustend op het pedaal (afb. A). Bij het peddelen zal de knie lichtjes geplooid zijn (afb. B).
Bij de afstelling van het zadel in zijn laagste stand moet u zorgen dat het geen enkele component van de fiets raakt.
Zo ook moet u opletten dat u het maximum merkteken niet overschrijdt.
3) Bandenwerkzaamheden
Controleer regelmatig de bandendruk.
Rijden met onvoldoende of te sterk opgeblazen banden kan het rendement schaden, een vroegtijdige slijtage veroorzaken, leiden tot slijtage ter hoogte van de velg en de risico's op ongevallen verhogen. Als de banden zichtbaar versleten zijn of een inkeping verlonen, dient u ze te vervangen alvorens de fiets te gebruiken.
| Druk |
| Model | Maat PSI | Bar | |
| W165-175 20 | 1.75 43 2,4-2,5 | | |
4) Remmen
De rechter handgreep activeert uw achterrem, terwijl de linker handgreep de voorrem activeert. Het is aan te raden uw remkracht gemiddeld voor 60/40 te verdelen tussen het voor- en het achterwiel. De remklauwen moeten correct tegen de velgranden worden aangedrukt. De remblokjes moeten op gelijke afstand van de bandvelg staan (ong.: 3mm). De staat van de veig draagt in grote mate bij tot de efficiëntie van de remmen, het is dus aan te raden de veig regelmatig te reinigen. U moet de maximale remkracht verkrijgen zonder dat u de remgrepen tot tegen het stuur moet dichtknijpen.
Als dat niet het geval is, moeten de remmen worden afgesteld.
(a) Een systeem van moer en contramoer stelt u in staat de remkracht af te stellen die varieert in de tijd in functie van de slijtage van de remblokjes.
(b) De kruiskopschroef met voor stelt u in slaat de slijlage van de remblokjes te compenseren en een goede positie van de remmen aan weerszijden van de velg te waarborgen. De remblokjes zijn standaard, deze vervangen zodra ze niet meer zichtbaar zijn.
5) Afstelling van de derailleur
De Wayscral-vouwfietsen hebben 6 handmatig uitwisselbare versnellingen.
Gebruik de rechter greep om de gewenste vervanging uit te voeren. Hoe hoger de indicator staat, hoe moeilijker het zal zijn te peddelen en omgekeerd.
Afstelling voor de systemen met externe derailleur (W165 en W175)
De derailleur is uitgerust met twee boven- en onderaanslagschroeven.
De precisieregeling vindt plaats met behulp van het regelweltje.
Het is aan te raden de versnellingsveranderingen steeds al rijdend uit te voeren om de derailleur niet te beschadigen.
6) Andere stukken
De bagagedrage
De W175 wordt verkocht met een reeds bevestigde bagagedrager. Zijn maximale belasting is 25kg, het is niet mogelijk er een kinderzitje op te bevestigen.
Als de bagagedrager geladen is kan het gedrag van uw fiets wijzigen. Verdeel de bagagelading aan beide zijden om de stabiliteit van uw fiets te bevorderen. Elke bagage moet stevig worden vastgeriemd op de bagagedrager, voor elk gebruik is het belangrijk na te gaan of er niets naar beneden hangt en het risico oplevert verstrikt te raken in het achterwiel van de flets.
De bagage mag de reflectoren en verlichtingen van uw fiets niet aan het oog onttrekken.
Stut
Voor elk gebruik goed nagaan of uw stut wel opnieuw gemonteerd werd.
Ketting
Controleer regelmalig de spanning van de ketting tijdens het peddelen. Als de ketting te weinig spanning vertoont, vraag uw dealer dan van een nieuwe afstelling uit te voeren.
III ONDERHOUD
1) Revisies
Opmerking : Om de veiligheid te waarborgen en de componenten in goede werkingsstaat te houden moet u uw fiets regelmatig laten nakijken door uw dealer.
Eerste revisie: 1 maand of 150 km
- Controle van de aanspanning van de elementen: pedaalkruk, wiel, stuurstang, pedalen, boog,
zadelbeugel
- Controle van de werking van de transmissie
- Controle en afstelling van de remmen
- Spanning en/of uitrichten van de wielen
Jaarlijks of 1000km
- Controle van de slijtageniveaus (remblokjes, transmissie, banden),
- Controle van de rollagers (pedalenstelkast, wielen, stuurinrichting, pedalen),
- Controle van de verlichting,
- Spanning en/of ultrichten van de wielen.
Om de 3 jaar of 3.000km
- Vervanging van de transmissie (ketting, vrijwiel, kettingblad),
- Vervanging van de banden,
- Controle van de slijtage van de wielen (spaken, velg)
- Spanning en/of uitrichten van de wielen
- Vervanging van de remblokjes
2) Algemeen onderhoud
Zoals elk mechanisch component, is een fiets blootgesteld aan hoge spanningen en slijtage. De verschillende materialen en onderdelen kunnen anders reageren op slijtage of vermoeidheid. Als de verwachte levensduur van een component is overschreden, kan het in één keer breken, dan kan het de fietser verwonden. De barsten, krassen en verkleuringen die zich in de zone van hoge spanningen indienen toont aan dat de levensduur van het component is overschreden en moet vervangen worden.
Reiniging
Dit moet gebeuren met een spons, een bekken lauw zeepwater en een waterstraal (geen hogedrukreiniger). Reinig de zijkanten van de velgen en de remblokjes met alcohol of aceton. Let goed op dat u geen waterstraal onder druk gebruikt.
Smering
De smering is essentieel op de verschillende componenten die in beweging zijn om corrosie te voorkomen, deze moet regelmatig plaatsvinden op de kogellagers gesitueerd in de as van de wielen, ketting, derailleur en bedieningskabels.
Het is aan le raden specifieke olie voor de ketting en de derailleur te gebruiken. U moet smeervet gebruiken voor de andere componenten.
| Componenten Aanbevolen koppel (NM) |
| Stulschroef 16-23 | |
| Wiel | 28-35 |
| Remschroef | 6-9 |
| Stuurinrichtingcontramoer | 25-35 |
| Pedalensielkast | 50-70 |
| Zadelbeugelmoer | 28-35 |
| Zadelbeugelmoer | 15-18 |
| Pedalenstelkastschroef | 35-55 |
| Bagagedragermoer | 8 |
De andere aandraalkoppels zijn afhankelijk van de grootte van de moeren: M4: 2,5 tot 4,0 N.m. , M5: 4.0 tot 6,0 N.m. , M6: 6,0 tot 7,5 N.m.
Het is aan te raden bijzonder goed te letten op de velgen van uw vouwfiets. Reinig ze regelmatig, als u een vervorming, een barst of een verdacht spoor aantreft, laat de betreffende velg dan vervangen vooraleer u uw fiets opnieuw in gebruik neemt.
Let op: Het intensief gebruik van uw vouwfiets vereist dat u des te oplettender bent! Het kader en de vork moeten regelmatig worden geïnspecteerd.
IV. NAVERKOOPDIENST
1) Slijtageonderdelen
De verschillende slijtageonderdelen zijn standaardelementen. De versleten onderdelen steeds vervangen en/of vervangen door in de detailhandel of bij uw daaler verkrijgbare identieke componenten.
| Velgen | 20 X 1.75 - spaak V 14G-36H / A 14G-36H |
| Bandenmaat | 20 x 1.75 inch |
| Binnenband | 20 x 1.75 / 2.125 inch |
| Ventiel | US |
| Remblokje (voor en achter) | 70 x 9 x 11 mm |
| Remzadel | « V brake » aluminium |
| Ketting | lengte 145 cm bestaande uit 114 schakels 1/2 inch (12,7 mm) |
| Kettingschakels maat | 12,7 x 7,1 mm |
2) Toepasselijke waarborg
We hebben de grootst mogelijke zorg besteed aan het ontwerp en de fabricage van uw fiets om ervoor te zorgen dat hij u volle levredenheid zou schenken. Als uw fiets desondanks fabrieksfoulen zou vertonen, kunt u een beroep doen op de garantie die begint te lopen vanaf de aankoopdatum van:
- 1 jaar voor de stukken, buiten slijtagestukken (banden, binnenband, remblokjes, grepen, zadel, kabel).
Om gebruik te maken van deze garantie, moet de gebruiker het product terugbrengen naar de verdeler, samen met het kasticket of de aankoopfactuur.
Deze garantie, die in het land van aankoop geldt, dekt alle defecten aan het product die een normaal gebruik van het product onmogelijk maken. Ze dekt geen defecten die het gevolg zijn van een slecht onderhoud, een verkeerd gebruik of het niet naleven van de aanbevelingen van de fabrikant. De garantie dekt geen normale silitage van onderdelen die het gevolg is het gebruik van het product.
De garantieverlener is : 12 Avenue des Morgines - 1213 Petit Lancy / Geneva - SWITZERLAND
De bovengenoemde commerciële waarborg beperkt geenszins het recht van de koper de waarborg in te roepen voor verborgen gebreken of ongelijkvormigheden, zoals voorzien in de verschillende Europese landen. Voor verdere informatie moet u de in uw land geldende wet raadplegen.
| Maximum lading 100 kg (gebruiker + lading) |
| Totaal gewicht van de fiets 13kg |
| Afmetingen van de vouwflets | 38X66X89 cm |
| Bandenmaat | 20 x 1.75 inch |
| Derailleur | Shimano 6 versnellingen |
W175
| Maximum lading 100 kg (gebruiker + lading) |
| Totaal gewicht van de fiets 14 | 8kg |
| Afmetingen van de vouwfiets | 38X66X89 cm |
| Bandenmaat | 20 x 1.75 inch |
| Derailleur | Shimano 6 versnellingen |
