MODE D'EMPLOI FALHDC90BB FALCON

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

La presente notice d'emploi vaut pour plusieurs versions de l'appléil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre appléil.

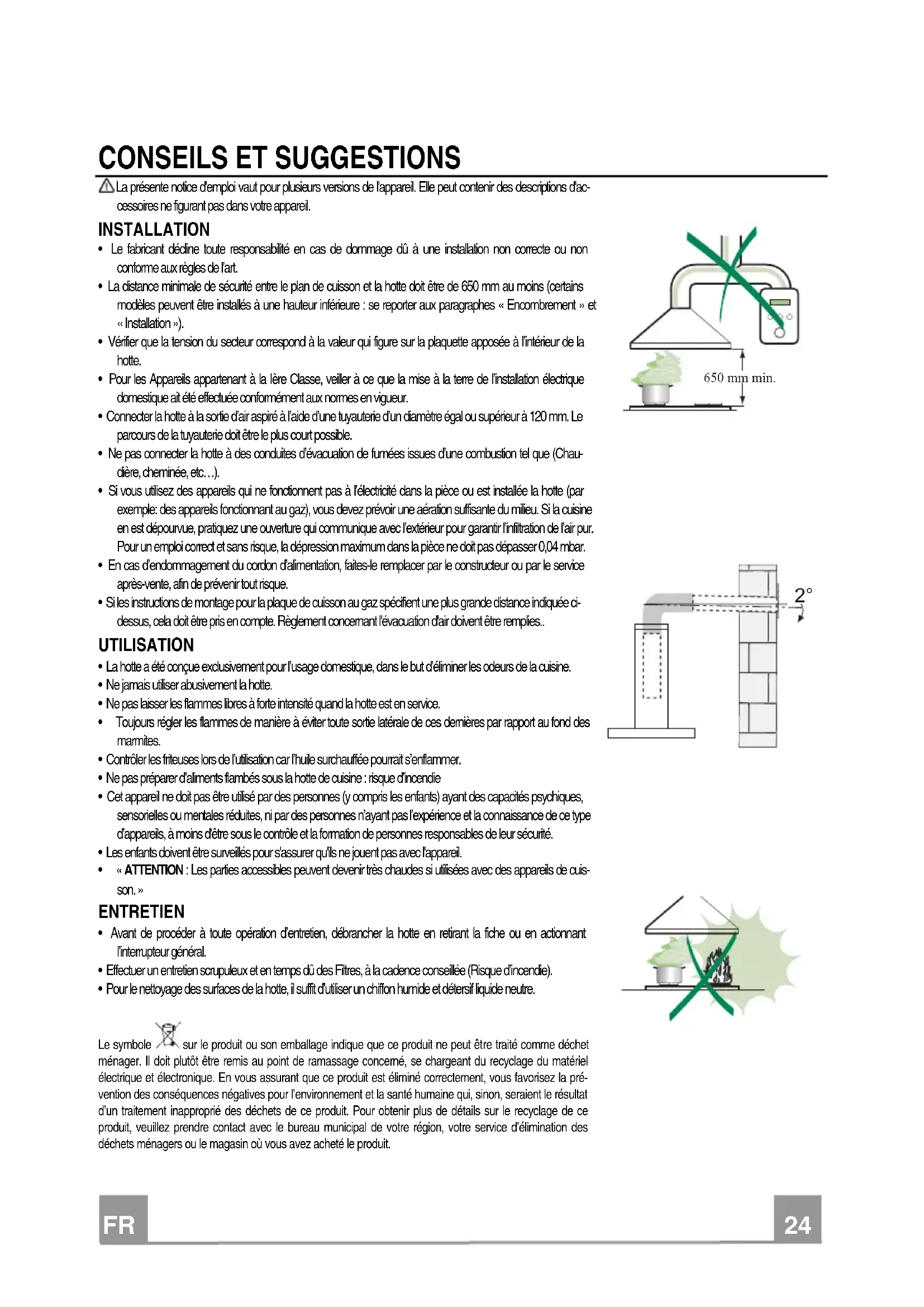

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage d'ù à une installation non correcte ou non conforme aux règes de l'art.

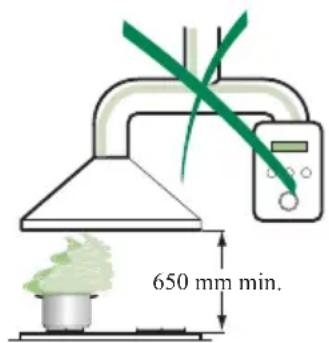

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Verifier que la tension du secteur correspond à la valeur qui figure sur la plaçette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la l'étre Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectué conformément aux normes en vigueur.
• Connecter la hote à la sortie d'air aspièré à l'aide d'une tuyautorie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyautorie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilise des appareils qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la piece ne doit pas dépasser 0,04 mbar.
• En cas d'endetommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifique une plus grande distance indiquée où dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies..

UTILISATION

• La hote a été conque exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flamms libres à force intensité quand la hote est en service.
• Toujours regler les flammes de maniere à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contröler les frituées lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incedite
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentalles réduites, ni par des personnes n'ayant pas l'expérience et la reconnaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer quils ne jouent pas avec l'appareil.
  « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotter en retardant la fiche ou en actionnant l'interrupteur général.
  Effectuer un entretien scruploux et en temps du des Filtres, à la cadence conseillée (Risque dincendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détiersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutotetre remis au point de ramassage concemé, se chargeant du recyclage du matériel électrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorise la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de voitre région, votre service d'élimination des déchets menagers ou le magasin ou vous avez achete le produit.

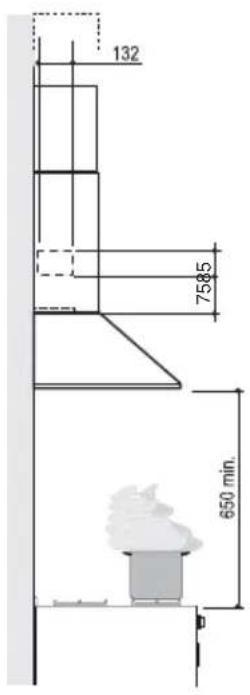

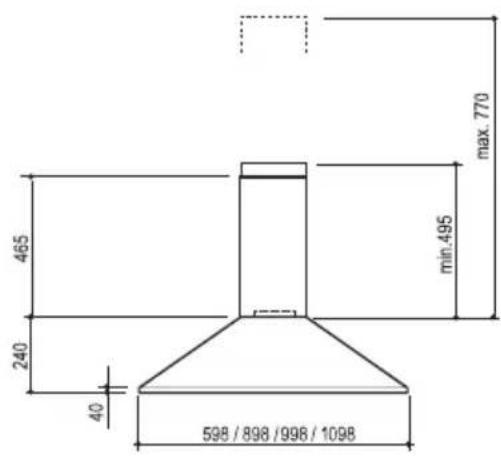

Encombrement

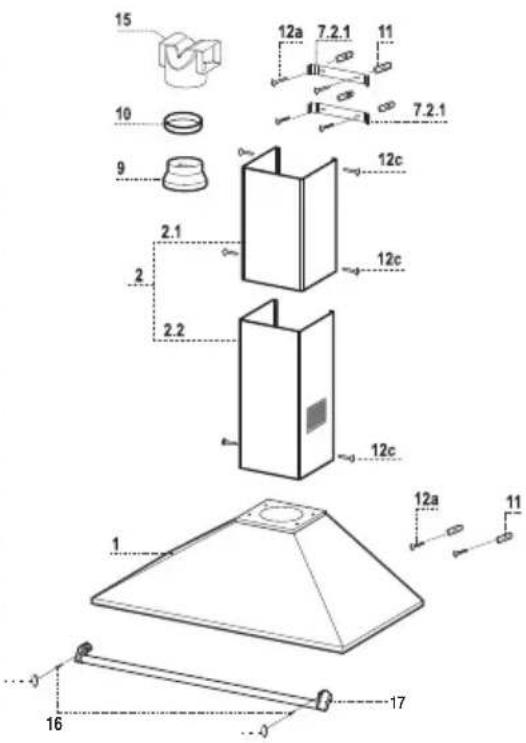

Composants

Réf. Q.te Composants de Produit

1 1 Corps Hotte equipe de: Commandes, Lumiere, Groupe Ventilateur, Filtres
21 Cheminée Télescopique formée par :
2.1 1 Cheminée Supérieure
2.2 1 Cheminee Inférieure
91 Flasque de Reduction 0 150-120 mm
10 1 Anneau de raccord Ø 120 - 125 mm
15 1 Raccord Sortie Air
Réf. Q.té Composants pour l'installation
7.2.1 2 Brides Fixation Cheminée Supérieure
11 6 Chevilles
12a 6 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5
16 2 Vis M5 x16 (Si fourni)
17 1 Barre à touches (Si fourni)
18 2 Bouchons pour barre à touches (Si fourni)

Q.té	Documentation
1	Manuel d'instructions

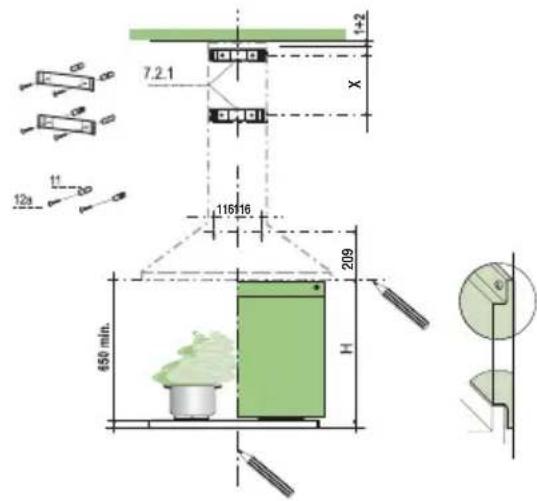

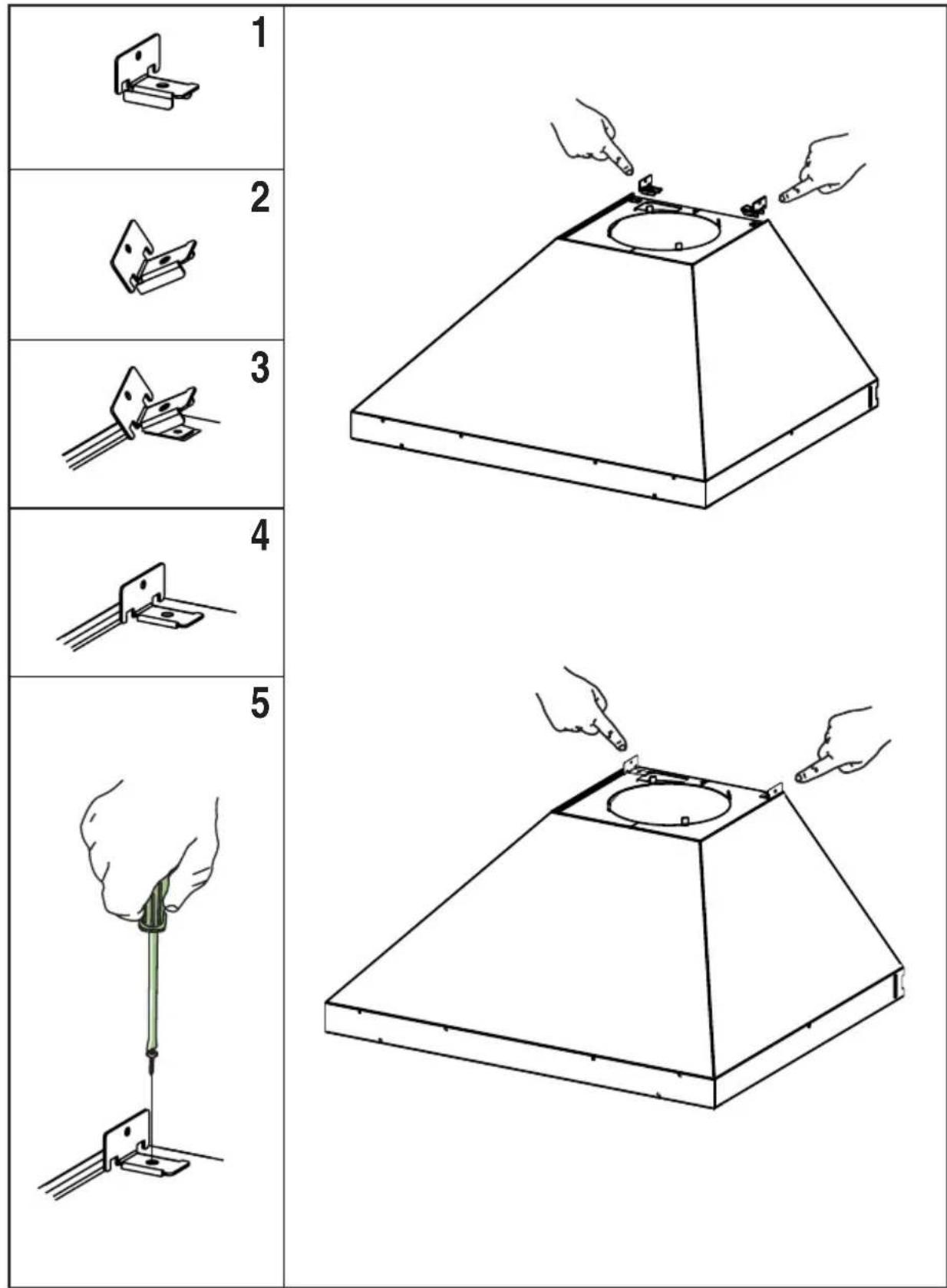

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans emba-ses: à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieurie fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 110mm de la ligne verticale de repère et 209 au dessous de la ligne horizontale de référence.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trouss.
  Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trouss de fixation du corps hotter, en laissant un espace de 5 - 6mm entre le mur et la tete de la vis.

L'embase doit être montée avant d'instructor le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le base, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris reconnaissance de toutes les dimensions finale des meubles.

En se limitant à la fixation supérieure, procéder comme suit:

• Faire reposer l'embase sur la base en inscrant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trous de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trouss.
  Fixer les brides en utilisant les vis 12a (4,2× 44,4) fournies.
• Si presente, fixer l'embase, en utilisant les vis 12a (4,2 x 44,4) fournies.

Montage Corps Hotte

• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.

Connexions

SORTIE DE L'AIR EN VERSION EVACUATION

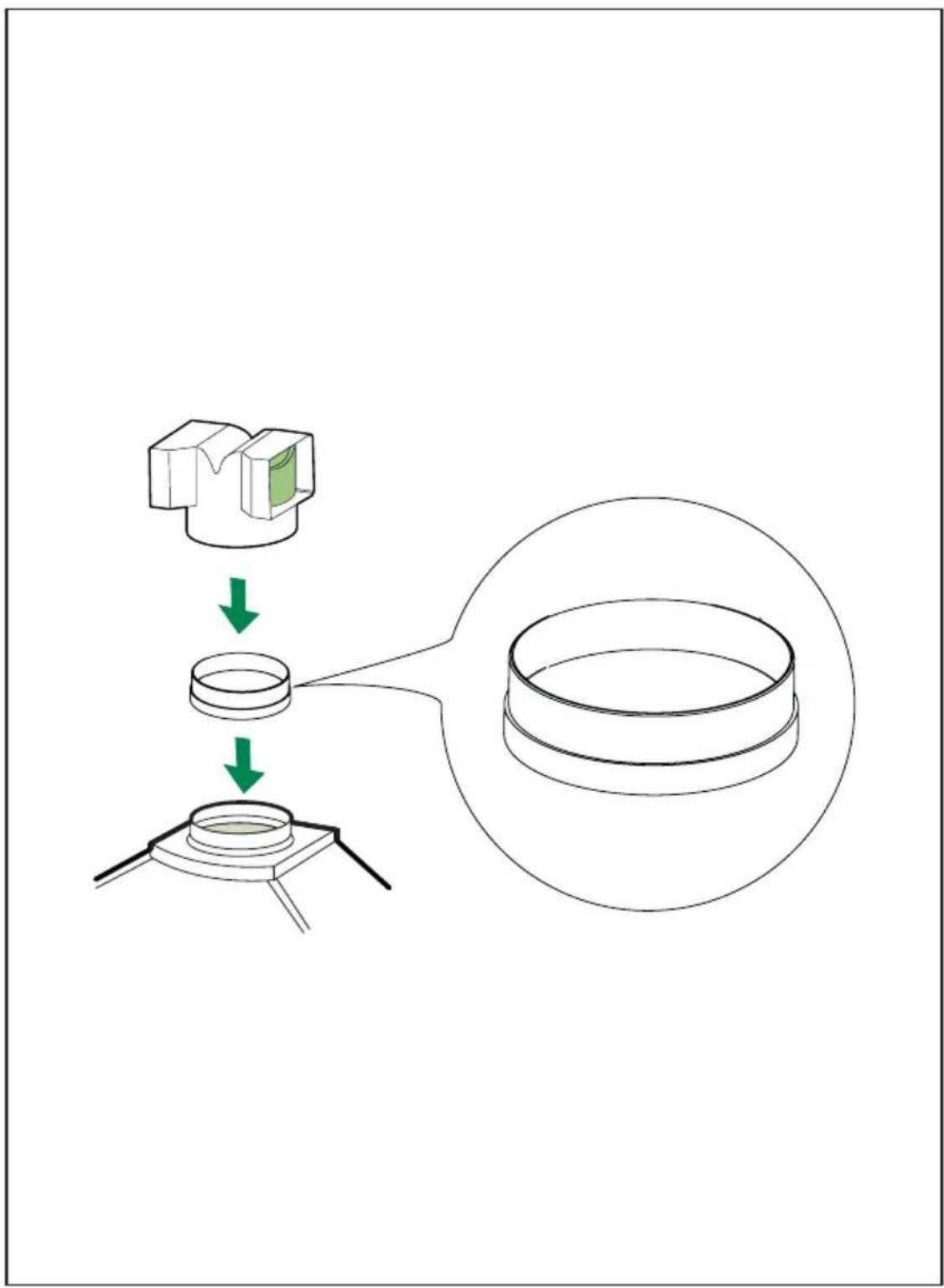

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de 0 150 ou 125mm , que l'installateur pourrait désirar a son propre gré.

• Pour raccord de 125 mm ,insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10a de 120 - 125 mm sur la bride.
  Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon, actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

Montage barre à louches

• Positionner la barre à louches sur la partie avant de la hotte.
  Fixer avec les vis 16 la barre à touches à la hotte.
• Insérer les bouchons 18.

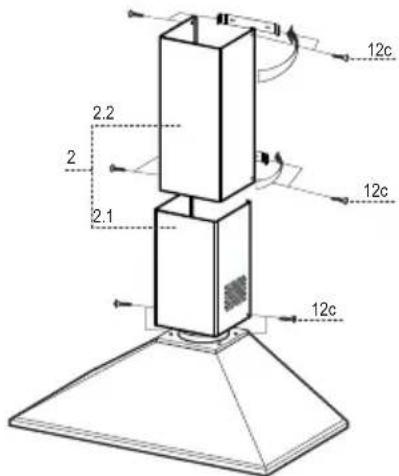

Montage Cheminée

Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher dérières les brides 7.2.1; reférer jusqu'à la butée.
  Fixer létairelement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords lateriaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; reférer jusqu'à la butée.
  Fixer lateralement la partie inférieure au corps hotte, a l'aide des deux 2 vis 12c fournies.

L Lumières Allume et étant l'éclairage.

M Moteur Allume et eteint le moteur aspiration

V Vitesse Determine les vitesses d'exploitation ainsi subdivises:

1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

2.Vitesse moyenne pour la plupart des conditions d'utilisation, etant donne

le rapport optimal entre débit d'air traité et niveau sonore.

3.Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisse, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser secher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtres anti-graisse

NETTOYAGE Filtres ANTI-GRAISSE METALLIQUES

Ils peuvent être lavés au lave-vaisselle environ tous les 2 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.

• Decrocher les filtrres l'un après l'autre, en les soutenant d'une main et en intervenant sur les pommeaux de sécurité spécialement prévus (tirer et tourner).
• Laver les filtres en évitant de les plier et les laisser secher avant de les remonter.
• Remonter les filtres en les fixant à l'aide des pommeaux de sécurité spécialement prévus (tirer et tourner).

Filtre anti-odeur (Version filtrante)

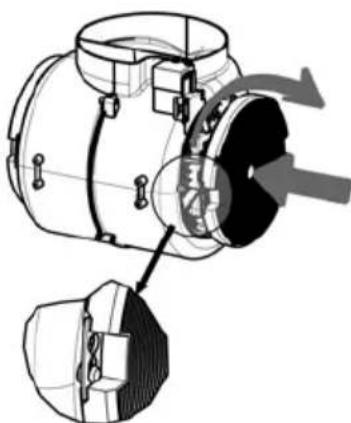

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Ni lavable, ni regénérable, le remplacer au moins tous les 4 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtrres anti-graisse métalliques.
• Retirer le filtrtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtré anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Eclairage

REPLACEMENT LAMPES

Lampe halogène de 28 W.

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Eclairage

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et oter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possedant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédendum retirees.
