LEIHDC90SL - Hotte FALCON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	FALCON
Modèle	LEIHDC90SL
Largeur	90 cm (898 mm)
Profondeur	465 mm (estimé d'après le schéma d'encombrement)
Hauteur du corps de hotte	240 mm (estimé)
Hauteur totale avec cheminée télescopique	De 495 mm à 770 mm (réglable)
Distance de sécurité minimale au-dessus du plan de cuisson	650 mm
Diamètre de sortie d'air	150 mm (réductible à 125 mm ou 120 mm)
Types d'installation	Aspirante ou filtrante
Nombre de vitesses	3 (minimale, moyenne, maximale)
Éclairage	Intégré (commande L pour allumer/éteindre)
Type de filtres	Filtres anti-graisse métalliques lavables (lave-vaisselle) + filtre à charbon actif (remplaçable)
Fréquence de nettoyage des filtres anti-graisse	Tous les 2 mois environ (plus fréquent en usage intense)
Fréquence de remplacement du filtre à charbon	Tous les 4 mois environ (non lavable)
Alimentation électrique	220-240 V, 50 Hz (vérifier la plaque signalétique)
Classe de l'appareil	Classe I (mise à la terre obligatoire)
Type de câble d'alimentation	Connecteur interne (remplacement par professionnel)
Matériaux	Métal (acier inoxydable probable)
Poids	Non spécifié (estimation 15-20 kg)
Accessoires fournis	Cheminée télescopique, brides de fixation, vis, chevilles, réducteur de diamètre
Pièces détachées disponibles	Filtres anti-graisse, filtres à charbon, ampoules (si applicable)
Réparabilité	Remplacement des filtres et ampoules par l'utilisateur ; autres réparations par professionnel

FOIRE AUX QUESTIONS - LEIHDC90SL FALCON

Quelle est la hauteur minimale d'installation au-dessus du plan de cuisson ?

La distance de sécurité minimale entre le plan de cuisson et la hotte est de 650 mm. Si les instructions du plan de cuisson à gaz spécifient une distance supérieure, celle-ci doit être respectée.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut fonctionner en version filtrante. Dans ce cas, assurez-vous que les filtres à charbon actif sont montés. La sortie d'air est alors dirigée vers l'intérieur de la pièce via le raccord sortie air fourni.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Ils doivent être nettoyés environ tous les 2 mois d'emploi, ou plus fréquemment en cas d'utilisation intense. Pour les retirer, poussez-les vers l'arrière et tirez vers le bas. Laissez sécher avant de les remonter.

À quelle fréquence dois-je remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé au moins tous les 4 mois, ou plus fréquemment en cas d'utilisation intensive. Pour le remplacer, retirez d'abord les filtres anti-graisse, puis décrochez l'ancien filtre à charbon et montez le neuf.

Quel diamètre de conduit d'évacuation utiliser ?

Le diamètre de sortie d'air est de 150 mm. Vous pouvez utiliser un tuyau rigide ou flexible de 150 mm ou réduire à 125 mm ou 120 mm à l'aide de la bride de réduction et de l'anneau d'agrandissement fournis. Le parcours des fumées doit être le plus court possible.

La hotte est-elle compatible avec une cuisinière à gaz ?

Oui, mais vous devez respecter la distance de sécurité minimale de 650 mm et vous assurer que la pièce est correctement ventilée pour éviter le retour des gaz de combustion. La pression négative ne doit pas dépasser 0,04 mbar.

Comment régler la vitesse ?

Utilisez le bouton V (Vitesses) pour choisir parmi 3 niveaux : vitesse minimale pour un fonctionnement silencieux, vitesse moyenne pour une utilisation courante, et vitesse maximale pour les fortes émissions de vapeur. Le bouton M allume et éteint le moteur.

Que faire si le cordon d'alimentation est endommagé ?

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou un technicien qualifié afin d'éviter tout danger. Ne pas l'utiliser tant qu'il n'est pas réparé.

Puis-je installer la hotte moi-même ?

L'installation électrique (connexion des câbles) doit être effectuée par un technicien compétent. Le montage mécanique peut être réalisé par un bricoleur averti en suivant les instructions, notamment le perçage et la fixation des brides. Assurez-vous de respecter les normes locales.

Comment remplacer les ampoules ?

La notice mentionne un éclairage intégré commandé par le bouton L. Pour les lampes à halogène, utilisez exclusivement des lampes tungstène halogène autoprotégées. En cas de LED, référez-vous à la plaque signalétique. Le remplacement se fait par l'utilisateur en extrayant l'ancienne ampoule et en insérant la neuve, après avoir débranché l'appareil.

MODE D'EMPLOI LEIHDC90SL FALCON

12a 6 Viti 4,2 x 44,4

12c 6 Viti 2,9 x 9,5

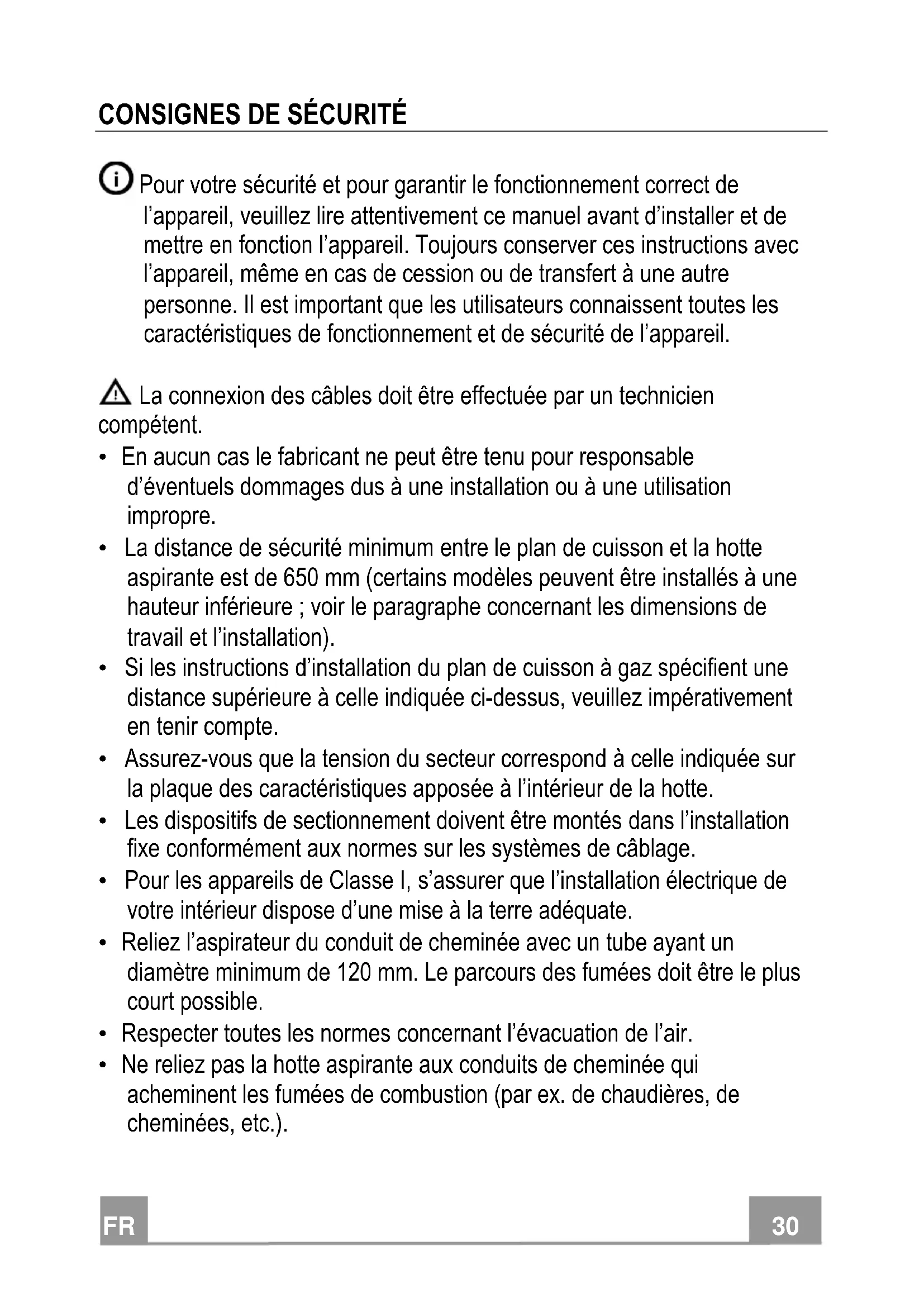

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.
• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

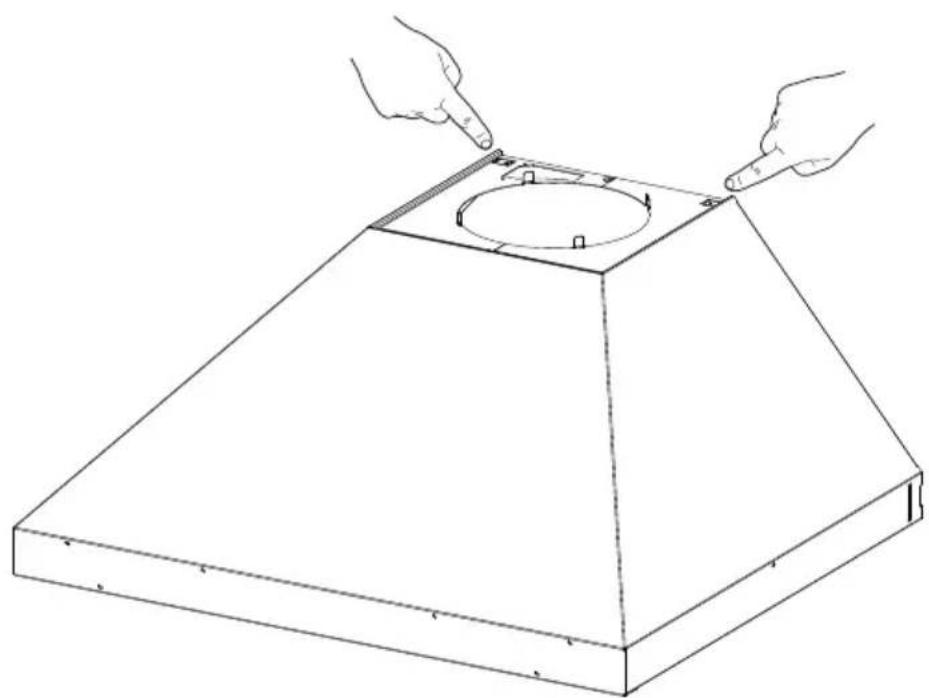

⚠ AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

⚠ AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. S'assurer qu'ils ne jouent p as avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠ Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.

- Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole 📁 marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

« En cas de remplacement par des lampes à halogène, utiliser exclusivement des lampes tungstène halogène autoprotégées ou des lampes aux halogénures métalliques autoprotégées. »

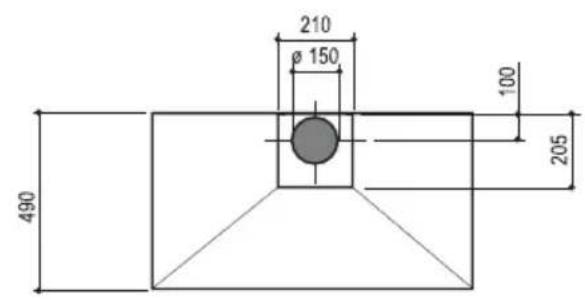

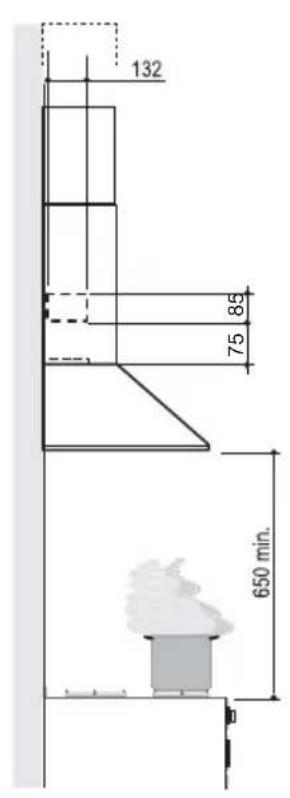

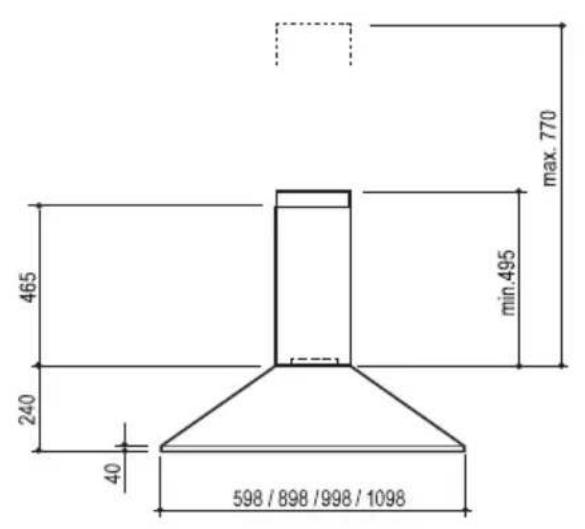

Encombrement

465 240 40 598 / 898 / 998 / 1098 min. 495 max. 770

210 ø 150 100 490 205

132 85 75 650 min.

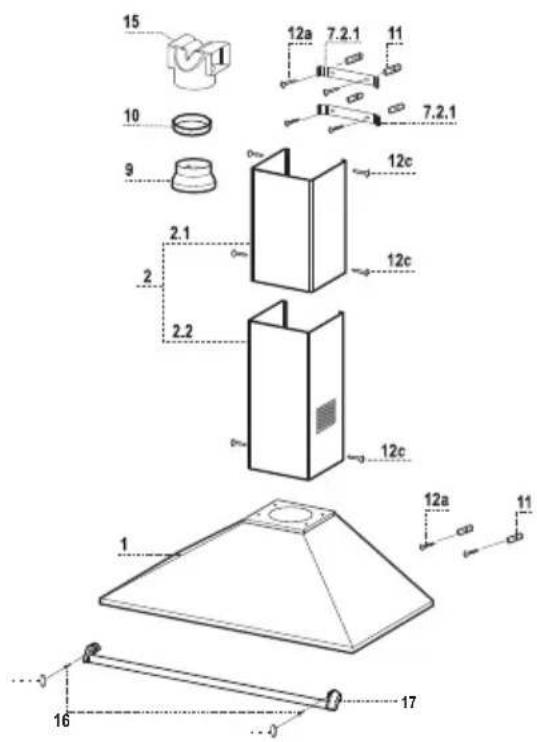

Composants

Réf. Q.té Composants de Produit

1 1 Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres

2 1 Cheminée Télescopique formée par :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

9 1 Flasque de Réduction ∅ 150-120 mm

10 1 Anneau de raccord ∅ 120 - 125 mm

15 1 Raccord Sortie Air

Réf. Q. té Composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure

11 6 Chevilles

12a 6 Vis 4,2 x 44,4

12c 6 Vis 2,9 x 9,5

16 2 Vis M5 x16 (Si fourni)

17 1 Barre à louches (Si fourni)

18 2 Bouchons pour barre à louches (Si fourni)

Q. té Documentation

1 Manuel d'instructions

15 10 9 2.1 2.2 12a 7.2.1 11 7.2.1 12c 12c 12c 12a 11 16 17

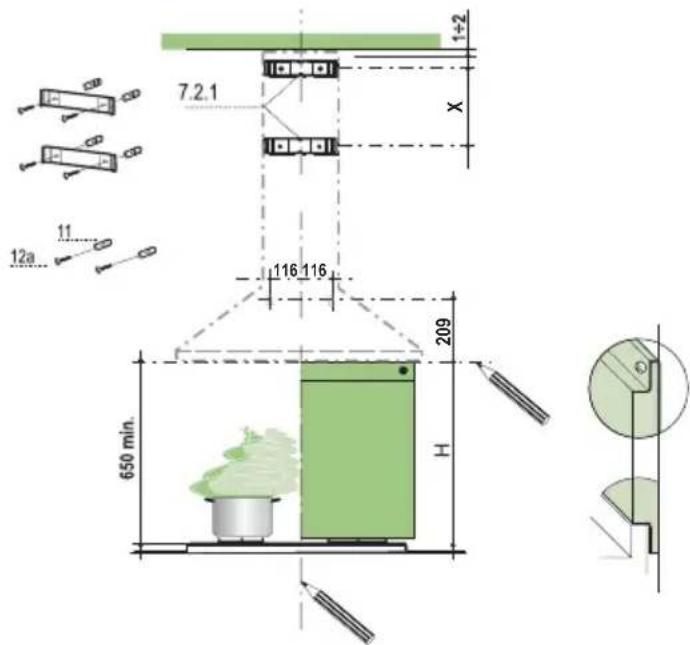

Perçage Paroi et Fixation Brides

7.2.1 1+2 X 12a 11 116 116 209 650 min. H

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases: à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
  • Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 110 mm de la ligne verticale de repère et 209 au dessous de la ligne horizontale de référence.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

L'embase doit être montée avant d'installer le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le base, il est nécessaire de la monter à la juste hauteur avant de monter les bases.

Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales des meubles.

En se limitant à la fixation supérieure, procéder comme suit:

• Faire reposer l'embase sur la base en insérant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trous de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a (4,2 x 44,4) fournies.

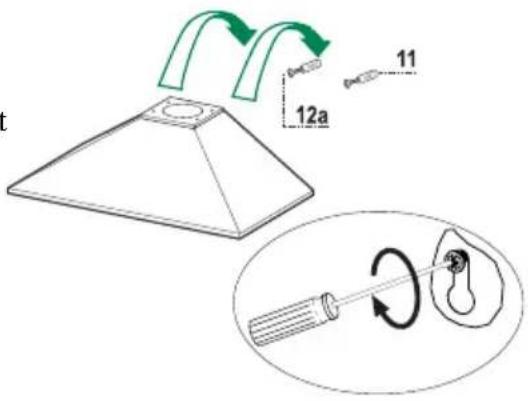

- Accrocher le corps hotte aux vis 12a prévues à cet effet.

- Serrer définitivement les vis 12a de support.

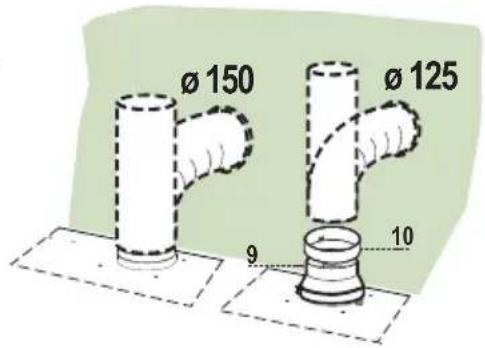

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de ø 150 ou 125 mm, que l'installateur pourra choisir à son propre gré.

- Pour raccord de 125 mm, insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10a de 120-125 mm sur la bride.

- Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.

- Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

Ø 150 Ø 125 9 10

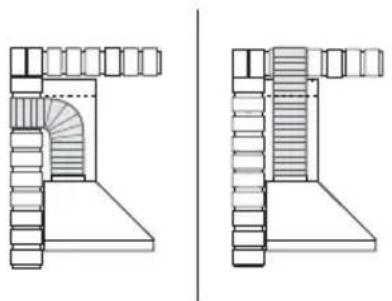

Version aspirante - Conseils et suggestions

Raccorder la hotte au tuyau flexible d'un diamètre minimum de 125 mm.

Le parcours des fumées doit être le plus court possible.

La distance idéale de la canalisation par rapport à la sortie d'évacuation est d'au maximum 3 mètres en ligne droite ou 2 mètres avec un coude à 90 degrés composé de préférence d'un conduit rigide.

La distance maximum de la canalisation devrait être de 3 mètres avec un coude à 90 degrés. Pour chaque coude à 90 degrés supplémentaire, la distance maximum se réduit de 1 mètre. Si la canalisation n'est pas correcte, il y aura une augmentation du bruit et une diminution des performances.

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

15

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Montage barre à louches

• Positionner la barre à louches sur la partie avant de la hotte.
• Fixer avec les vis 16 la barre à louches à la hotte.
  • Insérer les bouchons 18.

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c (2,9 x 9,5) fournies.

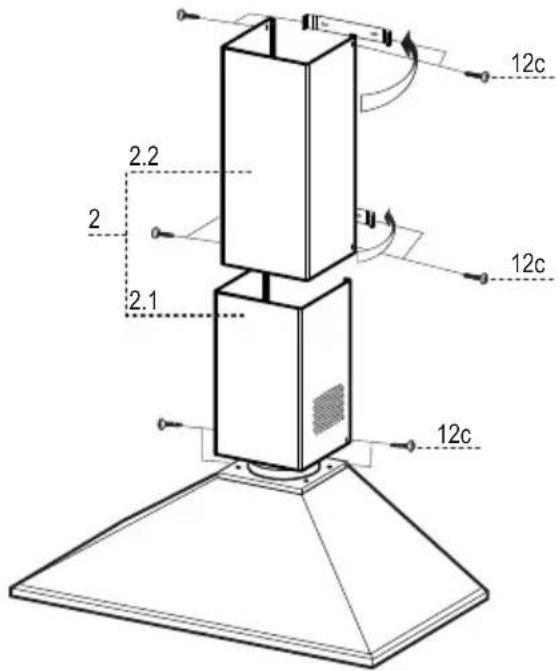

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.
• Pour la version filtrante, appliquer les grilles en direction 8a - 8b dans les logements appropriés, pour que les symboles de direction soient orientés vers le haut et la partie avant de la hotte. S'assurer également qu'elles sont bien insérées dans les rallonges raccord 14.1.

12c 2.2 2 2 2.1 12c 12c

L Lumières Allume et éteint l'éclairage.

M Moteur Allume et éteint le moteur aspiration

V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

Ils peuvent être lavés au lave-vaisselle environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Décrocher les filtres l’un après l’autre, en les soutenant d’une main et en intervenant sur les pommeaux de sécurité spécialement prévus (tirer et tourner).
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en les fixant à l'aide des pommeaux de sécurité spécialement prévus (tirer et tourner).

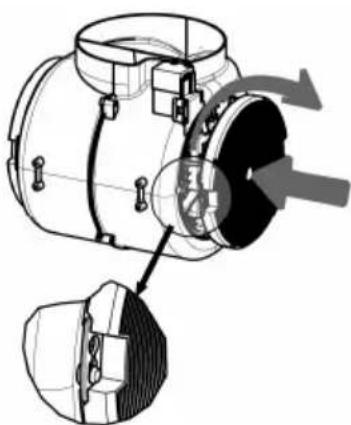

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.
