Marque	Falcon
Modèle	FHDSF1100SSC
Type de produit	Hotte de cuisine décorative (cheminée télescopique)
Largeur	1100 mm
Distance minimale de sécurité (plan de cuisson)	650 mm
Diamètre de sortie d'air	150 mm (réductible à 120 mm avec bride)
Alimentation électrique	220-240 V ~ 50 Hz
Puissance d'éclairage	Lampe halogène 20 W
Nombre de vitesses moteur	4 (dont une vitesse boost temporisée 10 min)
Commandes	Touches avec voyants (T1, T2, T3, Lumière)
Filtres à graisse	Filtres métalliques autoporteurs lavables au lave-vaisselle
Filtre à charbon actif	Non lavable, à remplacer tous les 4 mois
Entretien des filtres à graisse	Tous les 2 mois (ou plus si usage intensif)
Mode d'évacuation	Aspirant (évacuation extérieure) ou filtrant (recyclage)
Poids approximatif	15 kg
Installation	Fixation murale, cheminée télescopique réglable
Protection environnementale	Recyclage en fin de vie (DEEE)
Sécurité enfants	Ne pas laisser jouer avec l'appareil
Utilisation flambée interdite	Ne pas préparer d'aliments flambés sous la hotte

FOIRE AUX QUESTIONS - FHDSF1100SSC FALCON

Quelle est la hauteur minimale d'installation entre la hotte et la cuisinière ?

La distance minimale de sécurité est de 650 mm entre le plan de cuisson et la hotte.

Quel diamètre de conduit d'évacuation utiliser ?

Utilisez un tuyau de 150 mm de diamètre. Un réducteur 150-120 mm (fourni) permet un raccordement en 120 mm.

Comment nettoyer les filtres à graisse métalliques ?

Ils sont lavables au lave-vaisselle. Nettoyez-les tous les 2 mois (ou plus souvent en usage intensif), laissez sécher avant remontage.

À quelle fréquence remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 4 mois (ou plus souvent en cas d'usage intensif).

Comment remplacer la lampe halogène ?

Débranchez la hotte, retirez les 2 vis du support éclairage, extrayez la lampe usagée et remplacez-la par une lampe halogène de 20 W identique, en veillant au bon branchement des fiches.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, elle peut être installée en version filtrante (recyclage) en utilisant les filtres à charbon actif fournis, sans conduite extérieure.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la fiche est bien branchée et que l'interrupteur bipolaire général est en position marche. Assurez-vous que le connecteur du câble d'alimentation est enfiché dans la prise du diffuseur.

Peut-on utiliser la hotte avec des appareils à gaz ?

Oui, mais il faut prévoir une aération suffisante dans la pièce (par exemple une ouverture vers l'extérieur) pour éviter l'accumulation de gaz brûlés.

Comment sélectionner la vitesse boost temporisée ?

Appuyez sur la touche T3 pendant 2 secondes. La hotte passe en 4e vitesse pendant 10 minutes, puis retourne à la vitesse précédente.

Faut-il démonter les filtres avant de jeter la hotte ?

Pour le recyclage, retirez les filtres métalliques et à charbon. La hotte est un déchet électronique : déposez-la dans un point de collecte adapté.

MODE D'EMPLOI FHDSF1100SSC FALCON

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant décline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage compétent, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, son service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Composants

Réf. Q. té Composants de Produit

Réf. Q. té Composants pour l'installation

1

1

Corps Hotte équipé de:Comandes, Lumière,Groupe, Ventilateur,Filtres

2 1 Cheminée Télescopique formée de :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

9 1 Flasque de Réduction 150-120 mm

10 1 Anneau de raccord 120 - 125 mm

14.1 2 Rallonge Raccord Sortie Air

15 1 Raccord Sortie Air

7.2.1 2 Brides Fixation Cheminée Supérieure

Qté Documentation 1 Manuel d'instructions

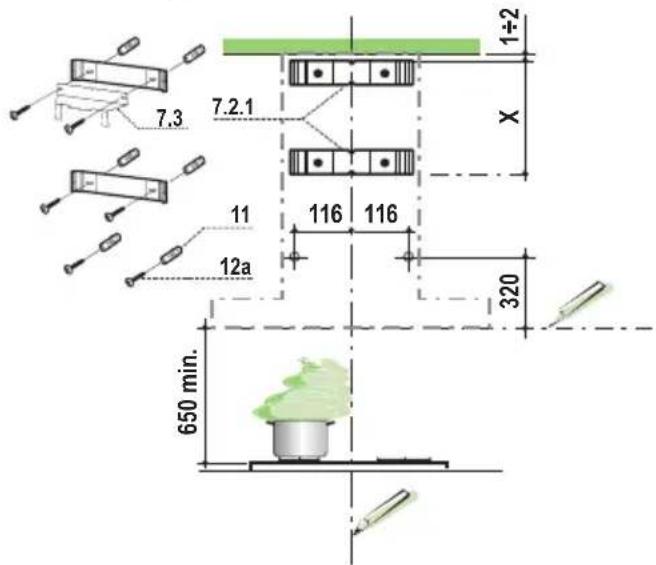

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min, au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Enregistrer cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4.2 x 44.4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5 - 6mm entre le mur et la tête de la vis.

Montage corps hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotté.

SORTIE De l'air en version evacuation

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de 150 ou 125 mm, que l'installateur pourrait désirer à son propre gré.

• Pour raccord de 125mm, insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10 de 120 - 125mm sur la bride. Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

SORTIE Air version filtrante

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de 150mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Enlever les filtres à graisse (voir "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; référer jusqu'à la butée. Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi ; refermer jusqu'à la butée.
• Fixer légèrement la partie inférieure au corps hôte, à l'aide des deux 2 vis 12c fournies.

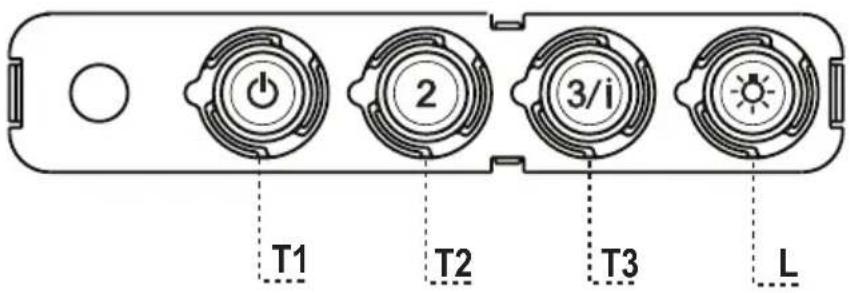

Tableau des commandes

TOUCHE VOYANT fonctions

T1 Vitesse Allumé Démarre le moteur en première vitesse.

Coupe le moteur.

T2 Vitesse Allumé Démarre le moteur en seconde vitesse. T3 Vitesse Fixe Appuyee brièvement, démarre le moteur en troisième vitesse.

Clignotant Appuyée pendant 2 seconds.

Démarre la quatrième vitesse avec une temporisation de 10 mi

minutes, après lesquelles le moteur retourne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.

Lumière Branche et débranche l'éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Reemplacement filtre au charbon ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 20 w.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le support en le fixant à l'aide des deux vis précédemment retirées.
