GEBRUIKSAANWIJZING FHDSF1100SSC FALCON

Deze gebruiksaanwijing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die nicht van toe-passing� op uw apparaat.

INSTALLATION

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste ofiet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand:tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen können lager worden geinstalleerd, raadpleeg de paragrafen afmetingen en installmente).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op hetplaatie aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aardig beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去 een zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geprodueerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitieit werkken (bijvoorbeeld gasapparaten) worden gebruikt,要去 ervoor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaatkt te worden.

GEBRUIK

• De wasemkap isuitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap verwijl deze in werkig is.
  Regel de vlammen altijd zo dat ze Niet langus de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam konnen vatten.
• Er mag nicht onder de afzuiqkap geflambeerd worden; brandevaar
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat door Personen die verantwoordelijk hij voor hun verigheid.
• Kinderen要去en worden gecontroleerd om er zeker van te zich met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters algintijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervliakken van de kap schoon te make n is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbol op het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld. Het要去chter maar een plaatss worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als uervoort zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kannen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

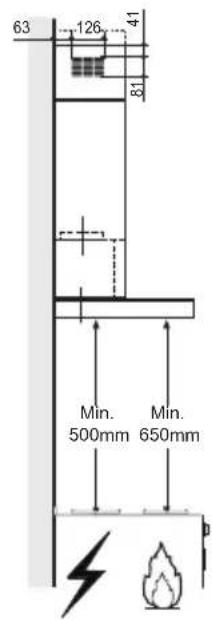

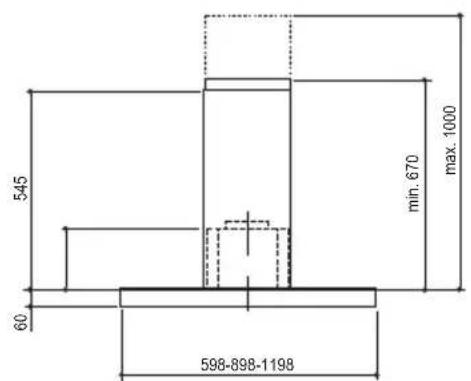

Buitenafmetingen

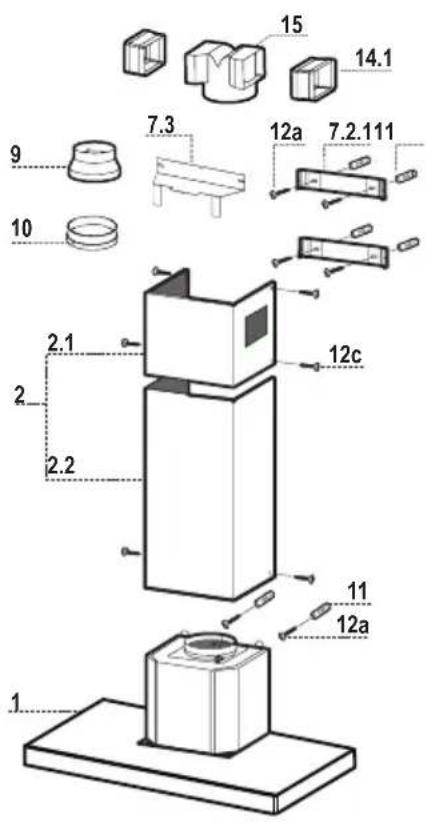

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters

2 1 Telescopische Schouw Bestaandeuit:

2.1 1 Bovenstuk

2.2 1 Onderstuk

9 1 Reductieflens 150-120 mm

10 1 Flens 120 mm

14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat

15 1 Verbindingsstuk Luchtuitlaat

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw

7.3 1 Draagbeugel verbindingsstuk

11 6 Pluggen

12a 6 Schroeven 4,2× 44,4

12c 6 Schroeven 2,9 x 9,5

Documentationie

1 Gebruksaanwijzing

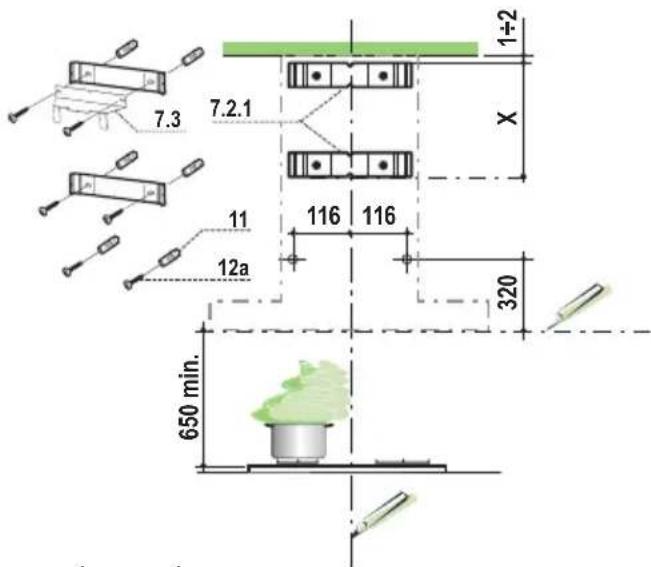

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale hijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren:
• een horizontally onder op: 650mm min. boyen de kookplaat.
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en liin het midden ervan (inkepingen)uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen)uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Teken, zoals aangegeven, een referentiepunt af op 116mm van de verticale referentielijn en op 320mm boyen de horizontale referentielijn.
  Herhaal deze handeling aan de andere kant.
  Boor op de afgetekende punten gaten van 8mm
  Schuif de pluggen 11 in de gaten
• Bevestig de onderste beugel 7.2.1 met behulp van de bijeleverde schroeven 12a (4.2 x 44.4).
• Bevestig de bovenste beugel 7.2.1 met de draagbeugel van het verbindingsstuk 7.3 met behulp van de bijigeleverde schroeven 12a (4.2 x 44.4).
• Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wa-semkap en LAST hierbje een ruimte van 5 - 6mm tussen de wand en de kop van de schroef.

Montage van de Wasemkap

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr , die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen.
  Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
  Draai aan de schroeven Vr om de wasemkaprecht te hangen.

Aansluitingen

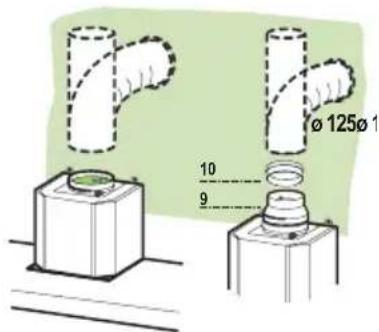

LUCHTUITGANG - AANZUIGENDE UITVOERING

Voor de installmentie van de Aanzuigende Uitvoering de Kap aansluiten op de uitgaande leiding met behulp van een onbuigzame of buigzame buis van 150 of 125mm , de keuze worden overgelaten aan de installmentur.

• Voor de aansluiting van 125mm , de reductieflens 9 op de uitgang van de behuizing van de kap schuiven en de vergrottingsring 10 120 - 125mm op de flens.
  Maak de buis vast met geschikte slangbeugelstrips. Het benodigde materiaal is nicht bijeleverd.
• Verwijder eventuale actieve koolstof geurfilters.

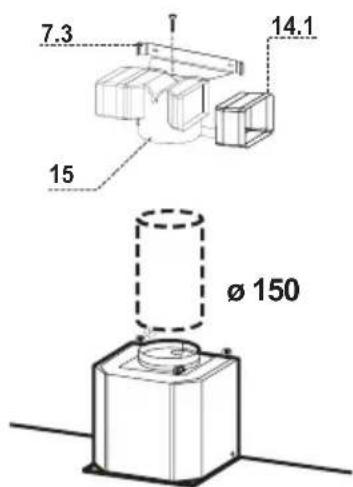

LUCHTUITLAAT FILTERVERSIE

• Monteer de verlngstukken van het verbinderingsstuk 14.1 zijdelings op het verbinderingsstuk 15.
• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbinderingsstuk 14.1 zowel horizontally als verticaal correspondeert met de mondstukken van de schouw.
• Sluit het verbindingsstuk 15 aan op de uitgang van de kap met behulp van een starre of buigzame leiding van 150~mm , maar keuze van de installmenteur.
• Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3mm
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat dc stekker van dc voedingskabel goed in dc contactdoos van de afzuigkap is gestoken.

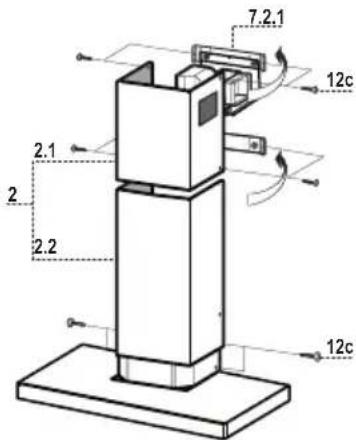

Montage van de schouw

Bovenstuk van de schouw

• De twee zichplaten enigszins openen, ze vasthaken darüber de beugels 7.2.1 en ze waar zo ver möglichsl sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbinderingsstuk 14.1 correspondeert met de mondstukken van de schouw.

Onderstuk van de schouw

• De twee zichplaten van de schouw enigszins openen, ze vasthakenussen het bovenstuk van de schouw en de wand en ze weer zo ver möglichk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

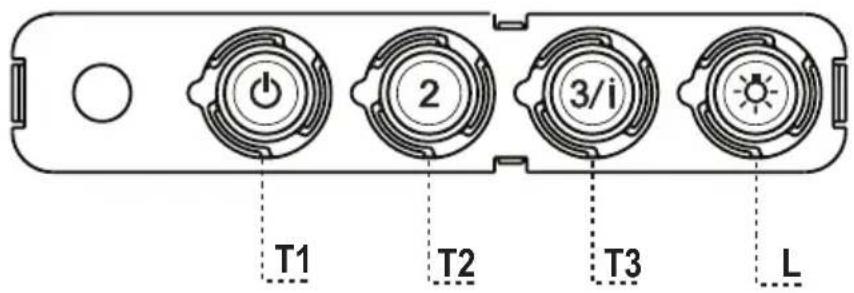

Bedieningspaneel

TOETS LED FUNCTIONS

T1 Snelheid Aan Schakelt de motor op de eerste snelheid in.

Zet de motoruit.

T2 Snelheid Aan Schakelt de motor op de tweede snelheid in.
T3 Snelheid Vast Schakelt de motor bij een korte druk op de toets op de derde snelheid in.

Knipperend Als deleze toets 2 seconden wordt ingedrukt, wordt de vierde snugelid gedurende 10 minutes ingeschakeld,

waarna weeer op de eerder ingestelde snugelid wordt overgegaan. Geschikt voor het opvangen van de maximaleuitstoot van kookdampen.

L Verlichting Schakelt de verlichtingsinstallatie in en uit.

Let op: de toets T1 schakelt de motor altijd via de eerste能力和uit.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en{kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters een voor een door ze maar de achterkant van de broep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en LAST ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtaar blijft.

Geurfilter (filterversie)

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan nicht gewassen en nicht geregenererd worden en要去 minstens eens in de 4 maanden worden verrangen, of, bij bijzonder intensief gebruik, zichs nog vaker.
• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te make.
• Monteer het neue filter door het op zichnplaats vast te drukken.
• Plaats de metalen vetfilters terug.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeneanlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.
  Trek de lamp uit de houder.
• Vervang de lamp door een neue lamp met bezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de houder door hem te bevestigen met de twee erder verwijderde schroeven.

1 1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters
2 1 Telescopische Schouw Bestaande UIT:
2.1 1 Bovenstuk
2.2 1 Onderstuk
9 1 Reductieflens 150-120 mm
14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat
15 1 Verbindingsstuk Luchtuitlaat

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw
7.3 1 Draagbeugel verbindingsstuk
11 6 Pluggen
12a 6 Schroeven 4,2 x 44,4
12c 6 Schroeven 2,9× 9,5

Documentatie

1 Gebruiksaanwijzing
