MANUALE UTENTE FHDSF1100SSC FALCON

CONSIGLI E SUGGERIMENTI 4

CARATTERISTICHE 5

INSTALLAZIONE 6

USO 9

MANUTENZIONE 10

INDEX

EN

CONSIGLI E SUGGERIMENTI

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparcchio. É possibile che siano descriitti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilita per anni dovuti ad installmentione non corretta o non conforme alle regole dell'arte.

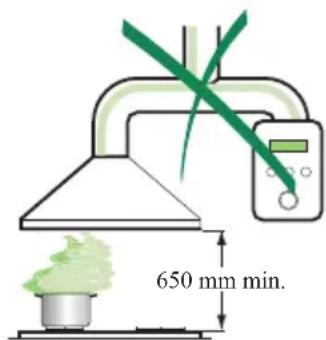

• La distance minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650~mm , (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e INSTALLazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classie I a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro paro o superiore a 120mm . Il percorso della tubazione deve essere il più breve possiblile
  Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sa la Cappa che appearecchi non azionati da energia elettrica (ad esempio appearecchi utilizzatori di gas), si deve provedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il ri chiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libero a forte intensità sulla Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso; l'olio surriscaldato potrebbe infiammarsi.
  Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da personaenza espertienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino cor l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

Il significato sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire quello prodotto in modo appropriato, si contribuire sice a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

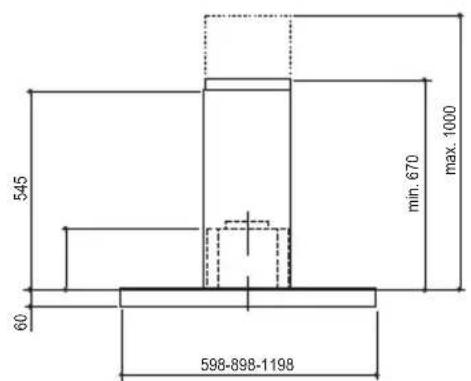

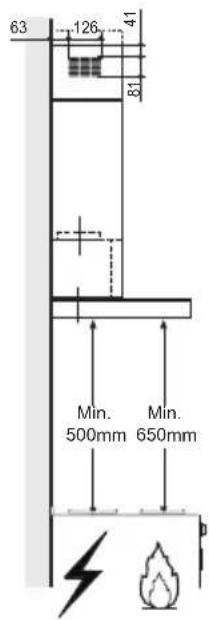

Ingombro

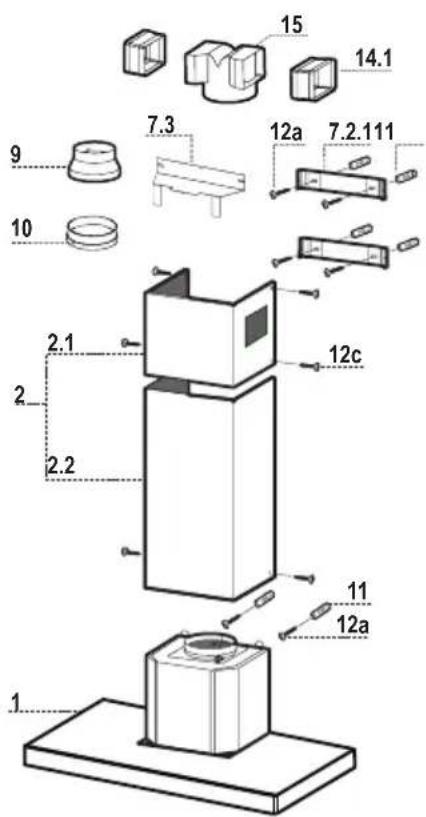

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
2 1 Camino Telescopico fornato da:
2.11 Camino Superiore
2.2 1 Camino Inferiore
91 Flangia di Riduzione 150-120 mm
10 1 Anello di Maggiorazione 120-125 mm
14.1 2 Prolunga Raccordo Uscita Aria
15 1 Raccordo Uscita Aria

Rif. Q.tà Componenti di Installazione

7.2.1 2 Staffe Fissaggio Camino Superiore
7.3 1 Staffa Sostegno Raccordo
11 6 Tasselli
12a 6 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5

Q.tà Documentazione

1 Libretto Istruzioni

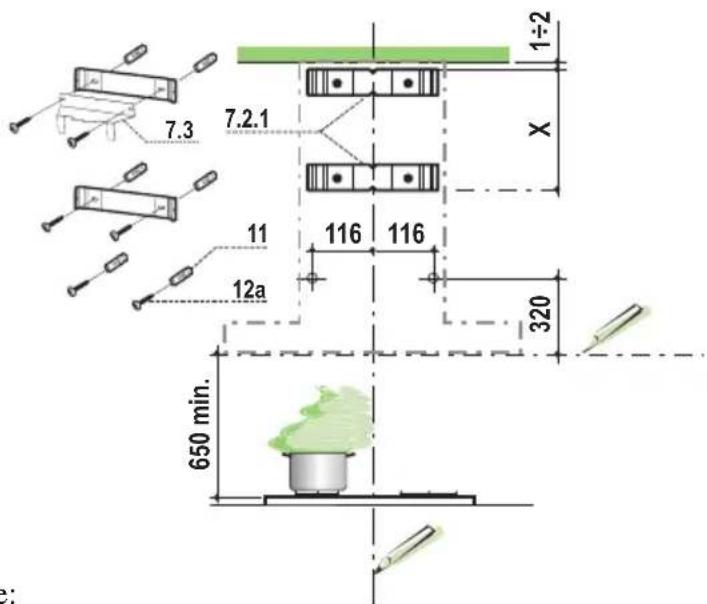

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a: 650 mm min, soprà il Piano di Cottura.
• Appoggiare come indicate la Staffa 7.2.1 a 1 - 2mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm除去 la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Segnare come indicato, un punto di riferimento a 116mm alla linea Verticale di riferimento, e 320mm sulla linea Orizzontale di riferimento.
  Ripeterequesta operazione dallaparte opposata.
• Forare 8 mm i puncti segnati.
• Inserire i tasselli 11 nei fori.
  Fissare la Staffa inferiore 7.2.1utilizzando le Viti 12a (4.2 x 44.4) in dotazione.
• Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a (4.2 x 44.4) in dotazione.
• Avvitre 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando uno spazio di 5 - 6mm fra la parete e la testa della vite.

Montaggio Corpo Cappa

• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivement le Viti 12a di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.

Connessioni

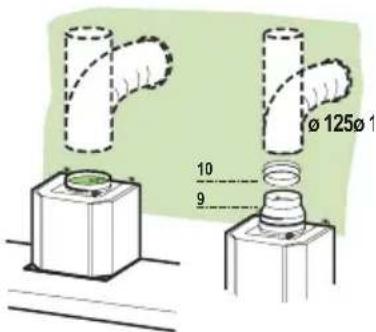

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 125mm , la cui scelta è lasciata all'installatore.

• Per collegamento con tubo 125mm , inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa e l'anello di maggiorazione 10 120 - 125 sulla Flangia.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

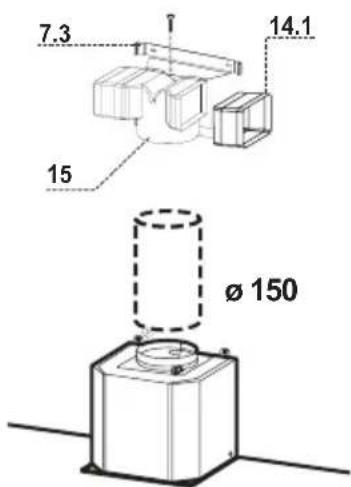

USCITA ARIA VERSIONE FILTRANTE

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sa in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di 150~mm , la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone atti vo.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inscrito nella presa dell'Aspiratore

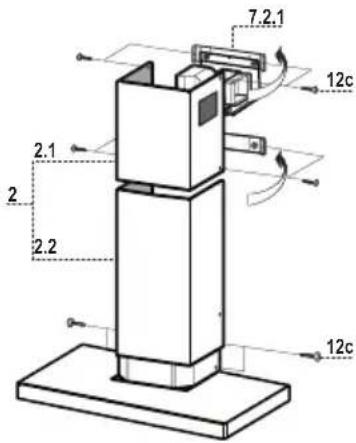

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2.9 x 9.5) in dotazione.

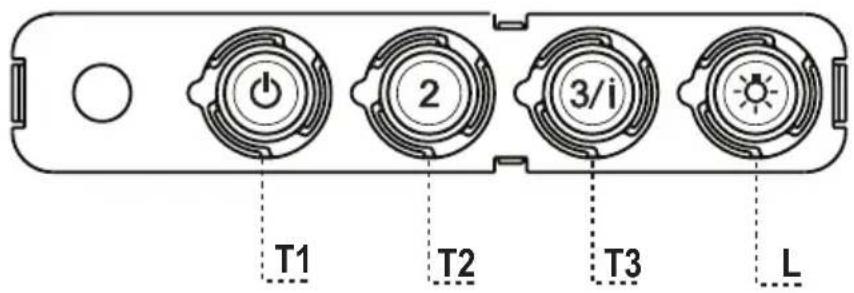

Quadro comandi

TASTO

LED

FUNZIONI

T1 Velocità Acceso Accende il Motore alla Prima velocità.

Spagne il Motore.

T2 Velocità Acceso Accende il Motore alla Seconda velocità.
T3 Velocità Fisso Premuto brevamente Accende il Motore alla Terza velocità.

Lampeggiante Premuto per 2 Secondi.

Attiva la Quarta velocità temporizzata a 10 minuti, al termine

dei quali ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.

L Luce Accende e spegne l'Impianto di Illuminazione.

Attenzione: Il tasting T1 spegne il motore passando sempre per la prima velocità.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabilianche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentlymente, per un uso particularmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro antidore (Versione Filtrante)

SOSTITUZIONE Filtro ANTIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito almeno agli 4 mesi o più frequently, per un uso particularmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antidore al Carbone attivo satura, agendo sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
  Rimontare i Filtri antigrasso metallici.

Illuminazione

SOSTITUZIONELAMPADE

Lampade alogene da 20 W.

• Togliere le due viti che fissano il Supporto illuminazione e sfilarlo alla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inseire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandola con le due Viti precedente-mente tolte.
