Tipo di prodotto	Cappa da parete
Marca	Falcon
Modello	FEXT720
Dimensioni (L x P x A)	60 x 50 x 70 cm
Peso	12 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza di estrazione massima	650 m³/h
Livello sonoro massimo	55 dB
Filtri	Filtro antigrasso in alluminio lavabile, filtro a carbone attivo opzionale
Illuminazione	2 x LED
Comandi	Pannello di comando tattile con display digitale
Classe energetica	A+
Materiale	Acciaio inossidabile
Funzioni	3 velocità + modalità intensiva, funzione ricircolo possibile, spegnimento automatico ritardato
Manutenzione e pulizia	Pulizia regolare del filtro antigrasso (in lavastoviglie o a mano), sostituzione del filtro a carbone ogni 3-6 mesi
Sicurezza	Spegnimento automatico in caso di surriscaldamento, indicatore di saturazione dei filtri
Indice di riparabilità	8/10
Pezzi di ricambio disponibili	Filtri, lampadine LED, telecomando (se applicabile)
Garanzia	2 anni
Informazioni generali	Produzione europea, installazione da parte di un professionista consigliata

Domande frequenti - FEXT720 FALCON

Come pulire i filtri antigrasso?

I filtri antigrasso in alluminio possono essere lavati in lavastoviglie o a mano con acqua calda e detergente. Lasciarli asciugare completamente prima di rimetterli in posizione.

Con quale frequenza sostituire il filtro a carbone?

Il filtro a carbone attivo deve essere sostituito ogni 3-6 mesi in base all'uso. Un indicatore di saturazione sul pannello di comando vi avviserà.

Posso utilizzare la cappa in modalità ricircolo?

Sì, la cappa può funzionare in modalità ricircolo con un filtro a carbone attivo (non fornito). Aspira e filtra l'aria prima di rimandarla nella stanza.

Qual è il livello sonoro della cappa?

Il livello sonoro massimo è di 55 dB, equivalente a una conversazione normale. Varia a seconda della velocità selezionata.

Come installare la cappa?

L'installazione deve essere effettuata da un professionista qualificato. La cappa è progettata per essere montata a parete con un condotto di scarico o in modalità ricircolo. Rispettare le distanze di sicurezza dal piano cottura.

La cappa viene fornita con un telecomando?

Alcuni modelli includono un telecomando a infrarossi, verificare nella confezione. I comandi sul pannello tattile rimangono accessibili.

Quale diametro del condotto di scarico è consigliato?

Un condotto di 150 mm o 120 mm di diametro è consigliato per ottimizzare il flusso d'aria. Utilizzare condotti rigidi e lisci per ridurre le perdite.

Come resettare l'indicatore di saturazione dei filtri?

Dopo aver pulito o sostituito i filtri, tenere premuto il pulsante 'Filtro' per 3 secondi fino a quando la spia si spegne.

La cappa è adatta a un piano cottura a induzione?

Sì, la cappa è adatta a tutti i tipi di piani cottura, inclusi quelli a induzione. Assicurarsi di rispettare l'altezza minima di installazione (65 cm sopra i piani elettrici).

Come sostituire le lampadine LED?

Le lampadine LED sono rimovibili. Ruotare la lampadina in senso antiorario per sbloccarla, quindi rimuoverla. Installare una nuova lampadina dello stesso tipo (G4, 1,5 W).

MANUALE UTENTE FEXT720 FALCON

Se seguirà con cura le raccomandazioni contenute in questo Libretto Istruzioni, la sua Cappa si manterrà efficiente nel tempo e le consentirà di ottenere costantemente le migliori prestazioni.

INDICE

CONSIGLI E SUGGERIMENTI 4

CARATTERISTICHE 5

INSTALLAZIONE 6

USO 8

MANUTENZIONE 9

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I ^a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa al Condotto di scarico con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che Apparecchi non azionati da energia elettrica (ad esempio Apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per Uso domestico, per abbattere gli Odori della cucina.
  • Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'Uso: l'olio surriscaldato potrebbe infiammarsi.
• La Cappa non deve essere utilizzata da bambini o persone non abilitate all’Uso corretto.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di Manutenzione, scollegare la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva Manutenzione dei Filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
9 1 Flangia di Riduzione ø 150-120 mm

1 Libretto Istruzioni
1 Schema Elettrico

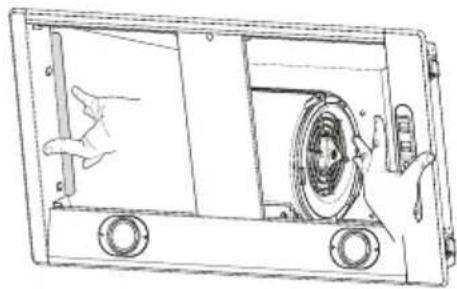

Foratura Piano di supporto e Montaggio Cappa

La Cappa può essere installata direttamente sul piano inferiore dei Pensili (650 mm min. dal Piano di Cottura) con supporti laterali a scatto, predisposti ad un'escursione dai 15 mm ai 30 mm di spessore del pannello di supporto.

• Praticare un incasso sul piano inferiore del Pensile, come indicato.
• Togliere i Filtri antigrasso (vedi par. Manutenzione).
• Sganciare il supporto filtri agendo sulle apposite maniglie interne.
• Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.
• Bloccare definitivamente serrando le Viti Vf dal sotto della Cappa.

• Rimontare il supporto filtro.

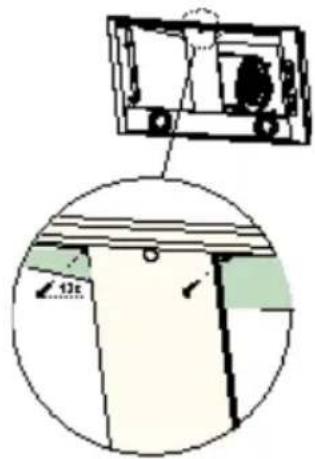

- Avvitare il supporto con due viti 12c (2,9 x 6,5) in dotazione.
- Rimontare i filtri antigrasso facendo attenzione a mantenere la Maniglia verso la parte visibile esterna.

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro ø 120 o 150 mm sulla Mensola soprastante la Cappa e collegare l'uscita del Corpo Cappa con la parte superiore del pensile per mezzo di un tubo rigido o flessibile di uguale diametro, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo da ∅ 120 inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
  • Assicurarsi della presenza dei Filtri Antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

La cappa può essere accesa direttamente alla velocità desiderata, premendo il relativo tasto senza passare per il tasto 0/1 motore.

TASTO LED FUNZIONI

L 0/1 Luce Accende e spegne l'Impianto di Illuminazione.

T1 0/1 Motore acceso Prima velocità. Spegne la cappa se premuto per circa 2".

T2 Velocità acceso Seconda velocità.

T3 Velocità acceso Terza velocità.

T4 Velocità Fisso Velocità massima.

Lampeggiante Velocità intensiva. A

datta a fronteggiare le massime emissioni di fumi di cottura. Si attiva premendo per circa 2" il tasto. Si spegne automaticamente dopo 10 minuti dall'entrata in funzione. Può essere disinserita manualmente premendo qualsiasi tasto.

S1 Led Fisso Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. (Reset vedi parag. Manutenzione)

Lampeggiante Segnala, quando è attivato, l'allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostituito; devono anche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione Filtro Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa. (Attivazione e Reset vedi parag. Manutenzione)

Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA.

• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto T3 per almeno 3 secondi, sino al lampeggio di conferma dei led.

Pulizia Filtri

• Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led S1 lampeggia o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Sganciare i Filtri uno alla volta, sostenendoli con una mano e agendo sugli appositi pomelli di sicurezza (tirare e ruotare).
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli fissandoli con gli appositi pomelli di sicurezza e tirare.

- Non è lavabile e non è rigenerabile, va sostituito quando il led S1 lampeggia o almeno ogni 4 mesi. La segnalazione di allarme si verifica solo quando è azionato il Motore di aspirazione.

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto T3 per almeno 3 secondi, sino al lampeggio di conferma dei led.

Sostituzione Filtro

• Togliere i Filtri antigrasso.
- Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A).
- Montare i nuovi Filtri, come indicato (B).
- Rimontare i Filtri antigrasso.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Scollegare la Cappa azionando l'Interruttore bipolare interposto sull'alimentazione di Rete o agendo sull'Interruttore generale.
• Ripristinare il collegamento tenendo premuto il tasto T1.
• Rilasciare il tasto, tutti e cinque i led sono accesi in posizione fissa.
• Entro 3 secondi premere il Tasto T1 sino al lampeggio di conferma dei Led T1 e T4:
• 2 lampeggi Led -Allarme saturazione Filtro antiodore al Carbone attivo ATTIVATO
• 1 lampeggio Led -Allarme saturazione Filtro antiodore al Carbone attivo DISATTIVATO

Illuminazione

SOSTITUZIONE LAMPADE

• Lampade alogene da 50 W.
- Togliere le 2 Viti che fissano il Coperchio Faretto.
Estrarre la lampada, afferrandola per la parte sporgente e ruotandola verso sinistra.
- Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nelle loro sedi.
- Rimontare il coperchio fissandolo con le due viti precedentemente tolte

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
