Type de produit	Hotte murale
Marque	Falcon
Modèle	FEXT720
Dimensions (L x P x H)	60 x 50 x 70 cm
Poids	12 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance d'extraction maximale	650 m³/h
Niveau sonore maximal	55 dB
Filtres	Filtre à graisse en aluminium lavable, filtre à charbon actif en option
Éclairage	2 x LED
Commandes	Panneau de commande tactile avec affichage numérique
Classe énergétique	A+
Matériau	Acier inoxydable
Fonctions	3 vitesses + mode intensif, fonction recirculation possible, arrêt automatique différé
Entretien et nettoyage	Nettoyage régulier du filtre à graisse (au lave-vaisselle ou à la main), remplacement du filtre à charbon tous les 3 à 6 mois
Sécurité	Arrêt automatique en cas de surchauffe, indicateur de saturation des filtres
Indice de réparabilité	8/10
Pièces détachées disponibles	Filtres, ampoules LED, télécommande (si applicable)
Garantie	2 ans
Informations générales	Fabrication européenne, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - FEXT720 FALCON

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium peuvent être lavés au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez-les sécher complètement avant de les remettre en place.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 3 à 6 mois en fonction de l'utilisation. Un indicateur de saturation sur le panneau de commande vous alertera.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage avec un filtre à charbon actif (non fourni). Elle aspire et filtre l'air avant de le renvoyer dans la pièce.

Quel est le niveau sonore de la hotte ?

Le niveau sonore maximal est de 55 dB, ce qui équivaut à une conversation normale. Il varie selon la vitesse sélectionnée.

Comment installer la hotte ?

L'installation doit être effectuée par un professionnel qualifié. La hotte est conçue pour être montée au mur avec un conduit d'évacuation ou en mode recyclage. Respectez les distances de sécurité par rapport à la cuisinière.

La hotte est-elle livrée avec une télécommande ?

Certains modèles incluent une télécommande infrarouge, vérifiez dans l'emballage. Les commandes au panneau tactile restent accessibles.

Quel diamètre de conduit d'évacuation est recommandé ?

Un conduit de 150 mm ou 120 mm de diamètre est préconisé pour optimiser le débit d'air. Utilisez des conduits rigides et lisses pour réduire les pertes.

Comment réinitialiser l'indicateur de saturation des filtres ?

Après avoir nettoyé ou remplacé les filtres, maintenez enfoncé le bouton 'Filtre' pendant 3 secondes jusqu'à ce que le voyant s'éteigne.

La hotte est-elle adaptée à une table de cuisson à induction ?

Oui, la hotte convient à tous les types de cuisinières, y compris à induction. Veillez à respecter la hauteur minimale d'installation (65 cm au-dessus des plaques électriques).

Comment remplacer les ampoules LED ?

Les ampoules LED sont amovibles. Tournez l'ampoule dans le sens inverse des aiguilles d'une montre pour la déverrouiller, puis retirez-la. Installez une nouvelle ampoule de même type (G4, 1,5 W).

MODE D'EMPLOI FEXT720 FALCON

12c 2 Viti 2,9 x 6,5

Q.tà Documentazione

Si vous suivez attentivement les recommandations contenues dans ce mode d'emploi, votre hotte restera toujours efficace, et fournira constamment les mêmes performances.

SOMMAIRE

CONSEILS ET SUGGESTIONS 20

CARACTERISTIQUES 21

INSTALLATION 22

UTILISATION 24

ENTRETIEN 25

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Réf. Q.té Composants de Produit

1 1 Corps Hotte équipé de:Comandes, Lumière,Groupe Ventilateur,Filtres

9 1 Flasque de Réduction ø 150-120 mm

Réf. Q.té Composants pour l'installation

12c 2 Vis 2,9 x 6,5

Q. té Documentation

1 Manuel d'instructions

1 Schéma Electrique

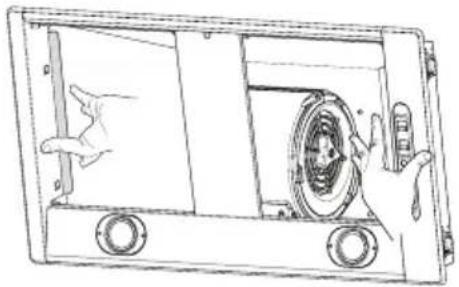

Perçage du Plan de support et Montage de la Hotte

Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales (650 mm. min. par rapport au Plan de Cuisson) avec supports latéraux par encliquetage, prévus pour une épaisseur comprise entre 15 mm. et 30 mm. du panneau de support.

• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Enlever les Filtres anti-graisse (voir paragraphe Entretien).
• Décrocher le support des filtres en intervenant sur les poignées internes spécialement prévues.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

• Remonter le support des filtres

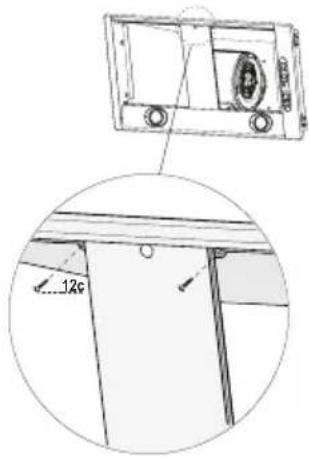

• Visser le support des filtres avec 2 Vis 12c(2,9 x 6,5) fournies avec l'appareil..
• Remonter les filtres anti-graisseen veillant à ce que la Poignée soit maintenue vers la partie visible externe.

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

• Percer un trou ø 120 mm. ou 150 mm. sur l'Armoire murale qui se trouve au-dessus de la Hotte et connecter la sortie du Corps de la Hotte avec la partie supérieure de l'armoire murale, au moyen d'un tuyau rigide ou flexible ayant le même diamètre, dont le choix doit être effectué par l'installateur.
• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

- Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

UTILISATION

Il est possible d'allumer la hotte directement à la vitesse demandée en pressant la touche sans devoir d'abord utiliser la touche 0/1.

TOUCHE LED FUNCTIONS

L 0/1 éclairage Allume et éteint l'éclairage.

T1 0/1 Moteur Allumé Première vitesse.

Cette touche permet d'éteindre la hotte en y pressant pour environ 2 secondes.

T2 Vitesse Allumé Deuxième vitesse.

T3 Vitesse Allumé Troisième vitesse.

T4 Vitesse Fixe Vitesse maximum.

Clignotement Vitesse turbo.

			Cette vitesse est conseillée pour de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pressant pour 2 secondes environ la touche. Elle s’éteint en automatique après 10 minutes de fonctionnement. On peut l’éteindre manuellement en pressant n’importe quelle touche.
S1	Led	Fixe	Signale la saturation des filtres métalliques et la nécessité de les laver. L'alarme se met en marche après 100 heures de fonctionnement effectif de la hotte. (Reset. Voir paragraphe Entretien)
		Clignotement	Signale, lorsqu'il est activé, la saturation des filtres à charbon et la nécessité de les remplacer et de laver les filtres métalliques. L'alarme saturation des filtres à charbon se déclenche après 200 heures de fonctionnement effectif de la hotte. (Mise en activité et Reset. Voir paragraphe Entretien)

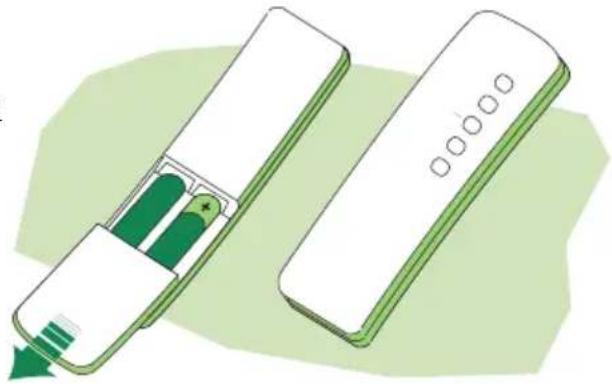

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA.

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

Remise à l'état initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
• Appuyer sur la touche T3 pendant 3 secondes au moins, jusqu'au clignotement de confirmation des dels.

Nettoyage Filtres

• Ils peuvent être lavés au lave-vaisselle et nécessitent d'être nettoyés lorsque la Del S1 clignote ou, au moins, environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Décrocher les filtres l'un après l'autre, en les soutenant d'une main et en intervenant sur les pommeaux de sécurité spécialement prévus (tirer et tourner).
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en les fixant à l'aide des pommeaux de sécurité spécialement prévus (tirer et tourner).

- Il n'est ni lavable ni régénérable, il faut donc le remplacer quand la del S1 clignote ou bien au moins tous les 4 mois. La signalisation d'Alarme a lieu uniquement lorsque le Moteur d'aspiration est actionné.

Remise à l'état initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
• Appuyer sur la touche T3 pendant 3 secondes au moins, jusqu'au clignotement de confirmation des dels.

Remplacement Filtre

• Retirer les filtres anti-graisse.
- Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres (B).
- Remonter les filtres anti-graisse.

Activation du signal d'alarme

• Pour les Hottes dans la Version Filtrante, la signalisation d'Alarme de saturation Filtres doit être activée au moment de l'installation ou par la suite.
• Éteindre l'Éclairage et le Moteur d'aspiration.
• Déconnecter la Hotte en actionnant l'Interrupteur bipolaire interposé sur l'alimentation du Réseau ou en intervenant sur l'Interrupteur général.
• Rétablir la connexion, en maintenant appuyée la touche T1.
• Relâcher la touche, les cinq dels sont allumées en position fixe.
• Dans un délai de 3 secondes, appuyer sur la Touche T1 jusqu'au clignotement de confirmation des Dels T1 et T4:
  2 clignotements Del - Alarme de saturation Filtre anti-odeur au Charbon actif ACTIVÉE. 1 clignotement Del - Alarme de saturation Filtre anti-odeur au Charbon actif DÉSACTIVÉE.

Eclairage

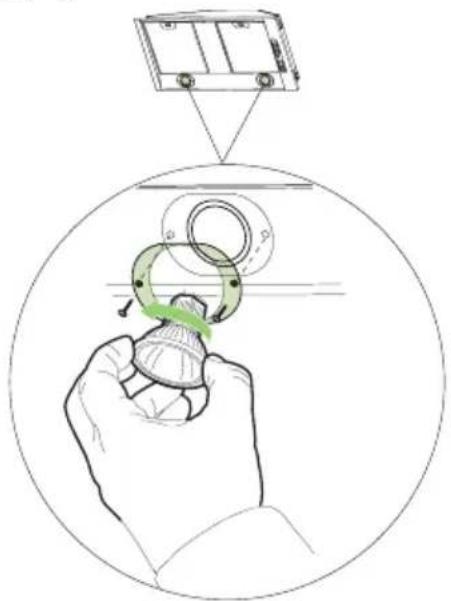

REPLACEMENT LAMPES

• Lampe halogène de 50 W.
- Enlever les 2 Vis de fixation du Couvercle du Spot.
- Sortir la lampe, en la saisissant du côté qui dépasse et en la tournant à gauche.
- Remplacer la lampe par une autre lampe possédant les mêmes caractéristiques, en faisant attention à insérer correctement les deux fiches dans leurs logements.
- Remonter le couvercle en effectuant la fixation de ce dernier à l'aide des deux vis qui ont été précédemment retirées.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
