FEXT720 - Afzuigkap FALCON - Gratis gebruiksaanwijzing en handleiding

Producttype	Wandschouw
Merk	Falcon
Model	FEXT720
Afmetingen (B x D x H)	60 x 50 x 70 cm
Gewicht	12 kg
Voeding	220-240 V, 50 Hz
Maximale extractiecapaciteit	650 m³/h
Maximaal geluidsniveau	55 dB
Filters	Wasbaar aluminium vetfilter, optioneel actief koolfilter
Verlichting	2 x LED
Bediening	Touch bedieningspaneel met digitaal display
Energielabel	A+
Materiaal	Roestvrij staal
Functies	3 snelheden + intensieve stand, recirculatie mogelijk, uitgestelde automatische uitschakeling
Onderhoud en reiniging	Regelmatig reinigen van het vetfilter (in vaatwasser of met de hand), vervanging van het koolfilter elke 3 tot 6 maanden
Veiligheid	Automatische uitschakeling bij oververhitting, indicatie voor verzadiging van filters
Repareerbaarheidsindex	8/10
Beschikbare onderdelen	Filters, LED-lampen, afstandsbediening (indien van toepassing)
Garantie	2 jaar
Algemene informatie	Europese productie, installatie door een professional aanbevolen

Veelgestelde vragen - FEXT720 FALCON

Hoe vetfilters reinigen?

De aluminium vetfilters kunnen in de vaatwasser of met de hand worden gewassen met heet water en afwasmiddel. Laat ze volledig drogen voordat u ze terugplaatst.

Hoe vaak moet het koolfilter worden vervangen?

Het actief koolfilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Een verzadigingsindicator op het bedieningspaneel waarschuwt u.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan in recirculatiemodus werken met een actief koolfilter (niet meegeleverd). Het zuigt de lucht aan, filtert deze en blaast deze terug de kamer in.

Wat is het geluidsniveau van de afzuigkap?

Het maximale geluidsniveau is 55 dB, vergelijkbaar met een normaal gesprek. Het varieert afhankelijk van de geselecteerde snelheid.

Hoe installeer ik de afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. De afzuigkap is ontworpen om aan de muur te worden gemonteerd met een afvoerkanaal of in recirculatiemodus. Houd de veiligheidsafstanden tot het fornuis aan.

Wordt de afzuigkap met een afstandsbediening geleverd?

Sommige modellen worden geleverd met een infrarood afstandsbediening, controleer de verpakking. De bediening via het touchpaneel blijft beschikbaar.

Welke diameter van het afvoerkanaal wordt aanbevolen?

Een kanaal met een diameter van 150 mm of 120 mm wordt aanbevolen om de luchtstroom te optimaliseren. Gebruik stijve en gladde kanalen om verliezen te minimaliseren.

Hoe reset ik de verzadigingsindicator van de filters?

Nadat u de filters heeft gereinigd of vervangen, houdt u de knop 'Filter' 3 seconden ingedrukt tot het lampje uitgaat.

Is de afzuigkap geschikt voor een inductiekookplaat?

Ja, de afzuigkap is geschikt voor alle soorten kookplaten, inclusief inductie. Houd rekening met de minimale installatiehoogte (65 cm boven elektrische platen).

Hoe vervang ik de LED-lampen?

De LED-lampen zijn verwijderbaar. Draai de lamp tegen de klok in om te ontgrendelen en verwijder deze. Plaats een nieuwe lamp van hetzelfde type (G4, 1,5 W).

GEBRUIKSAANWIJZING FEXT720 FALCON

Geachte mevrouw, meneer,

Als u de in deze Gebruiksaanwijzing beschreven aanbevelingen zorgvuldig opvolgt, blijft uw kap steeds in goede staat en zal hij altijd optimale prestaties leveren.

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 36

EIGENSCHAPPEN 37

INSTALLATIE 38

GEBRUIK 40

ONDERHOUD 41

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wa-semkap bedraagt 650 mm.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wa-semkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op ____, oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoog komen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters
9 1 Reductieflens ø 150-120 mm

1 Gebruiksaanwijzing
1 Schema Electrisch

Boren van gaten in draagvlak en montage kap

De kap kan rechtstreeks op de onderplaat van de hangkastjes worden geïnstalleerd (min. 650 mm afstand tot het kookvlak) met behulp van de kliksteunen aan de zijkant, die geschikt zijn voor een draagpaneel met een dikte tussen de 15 mm en 30 mm.

• Boor gaten in de ondervlakken van de hangka- stjes, zoals aangegeven.
• Verwijder de vetfilters (zie par. Onderhoud).
• Maak de filterhouder los met behulp van de hiervoor bestemde interne handgrepen.
• Plaats de kap tot deze vasthaakt op de zijsteunen met klikbevestiging.
• Blokkeer het geheel door de schroeven Vf vanaf de onderkant van de kap vast te draaien.

• Monteer de filterhouder en de vetfilters.

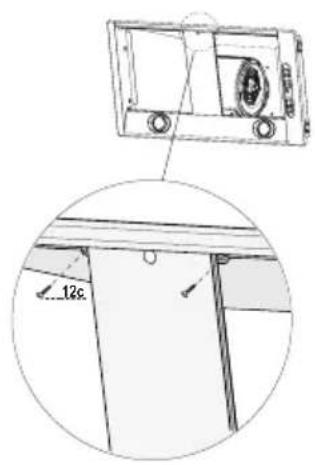

• Schroef de filterhouder met 2 bijgeleverde schroeven 12c (2,9 x 6,5)
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

LUCHTUITLAAT AFZUIGVERSIE

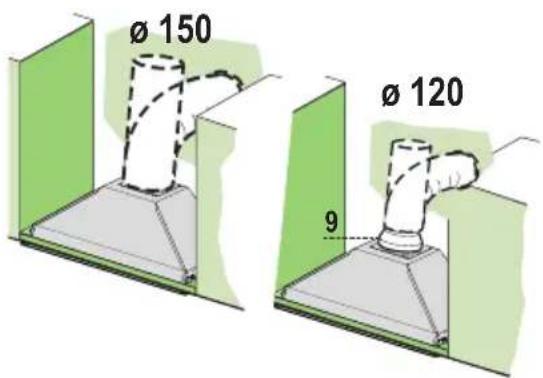

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm,
  moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

Boor een gat ø 120 of 150 mm in de plank boven de kap en verbind de uitlaat van de kap met de bovenkant van het kastje door middel van een starre of buigzame buis van dezelfde diameter, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

Bedieningspaneel

De wasemkap kan rechtstreeks ingeschakeld worden op de gewenste snelheid, door de desbetreffende toets in te drukken zonder eerst de toets 0/1 motor te bedienen.

TOETS LED

FUNCTIES

L 0/1 Licht Schakelt de verlichting aan en uit.

T1 0/1 Motor brandt Eerste snelheid.

Schakelt de wasemkap uit als hij ongeveer 2" ingedrukt

wordt.

T2 Snelheid brandt Tweede snelheid.

T3 Snelheid brandt Derde snelheid.

T4 Snelheid permanent Maximum snelheid.

knipperend Intensieve snelheid.

		Geschikt om de sterkste kookdampen af te voeren. Wordt geactiveerd door de toets ongeveer 2Ó ingedrukt te houden. Wordt 10 minuten nadat hij in werking getreden is automatisch uitgeschakeld. Kan met de hand worden uitgeschakeld door een willekeurige andere toets in te drukken.
Led	permanent	Signaleert het alarm Verzadiging metalen vetfilters, hetgeen wil zeggen dat deze moeten worden afgewassen. Het alarm wordt na 100 effectieve bedrijfsuren van de wasemkap geactiveerd. (Reset zie parag. Onderhoud)
	knipperend	Signaleert, wanneer hij geactiveerd wordt, het alarm Verzadiging actief koolstofffilter, hetgeen wil zeggen dat het moet worden vervangen; ook moeten de metalen vetfilters worden afgewassen. Het alarm Verzadiging actief koolstofffilter wordt na 200 effectieve bedrijfsuren van de wasemkap geactiveerd. (Activering en Reset zie parag. Onderhoud)

AFSTANDSBEDIENING (OPTIE)

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA.

• Bewaar de afstandsbediening niet in de buurt van warmtebronnen.
• De batterijen mogen na gebruik niet in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken.

Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor uit.
• Houd de toets T3 tenminste 3 seconden ingedrukt, tot de led's gaan knipperen ter bevestiging van de reset.

Schoonmaken filters

• De filters kunnen in de vaatwasmachine worden gewassen en moeten worden schoongemaakt wanneer de led S1 knippert of minsters eenmaal in de 2 maanden bij gewoon gebruik of nog vaker bij bijzonder intensief gebruik.
• De filters één voor één verwijderen door ze met één hand te ondersteunen en de veiligheidsknoppen los te maken (trekken en draaien).
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• De filters terugplaatsen en vastzetten met behulp van de veiligheidsknoppen (trekken en draaien).

- Het filter kan niet gewassen en niet geregenereerd worden en moet worden vervangen wanneer de led S1 knippert of minstens eenmaal in de 4 maanden. De alarmsignalering is alleen actief wanneer de afzuigmotor wordt gebruikt.

Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor uit.
• Houd de toets T3 tenminste 3 seconden ingedrukt, tot de led's gaan knipperen ter bevestiging van de reset.

Vervanging Filter

• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilters met actieve koolstof, zoals aangegeven (A).
  • Monteer de nieuwe filters (B).
• Plaats de vetfilters terug.

Activering van het alarmsignaal

• Bij de afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.Schakel de lampen en de zuigmotor uit.
• Sluit de afzuigkap van het elektriciteitsnet af door de 2-polige schakelaar tussen de netvoeding met behulp van de hoofdschakelaar uit te schakelen.
• Sluit de afzuigkap weer aan door de toets T1 ingedrukt te houden.
• Laat de toets los. Alle vijf leds branden nu voortdurend.
• Druk binnen 3 seconden op de toets T1 totdat de leds T1 en T4 gaan branden ter bevestiging: 2 maal knipperen Led - Alarm actief koolstof-geurfilter verzadigd GEACTIVEERD 1 maal knipperen Led - Alarm actief koolstof-geurfilter verzadigd GEDEACTIVEERD

Verlichting

SVERVANGING VAN DE LAMPEN

• Halogeenlamp van 50 W.
- Verwijder de 2 schroeven waarmee het deksel van het lampje is bevestigd.
Trek de lamp naar buiten door hem vast te pakken bij het uitstekende gedeelte en hem naar links te draaien.
- Vervang de lamp door een nieuw lampje met dezelfde kenmerken en let er op dat de twee pinnetjes goed in hun behuizingen worden gestoken.
- Monteer het deksel door het vast te zetten met de twee eerder verwijderde schroeven.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
