GEBRUIKSAANWIJZING FALHDC120BC FALCON

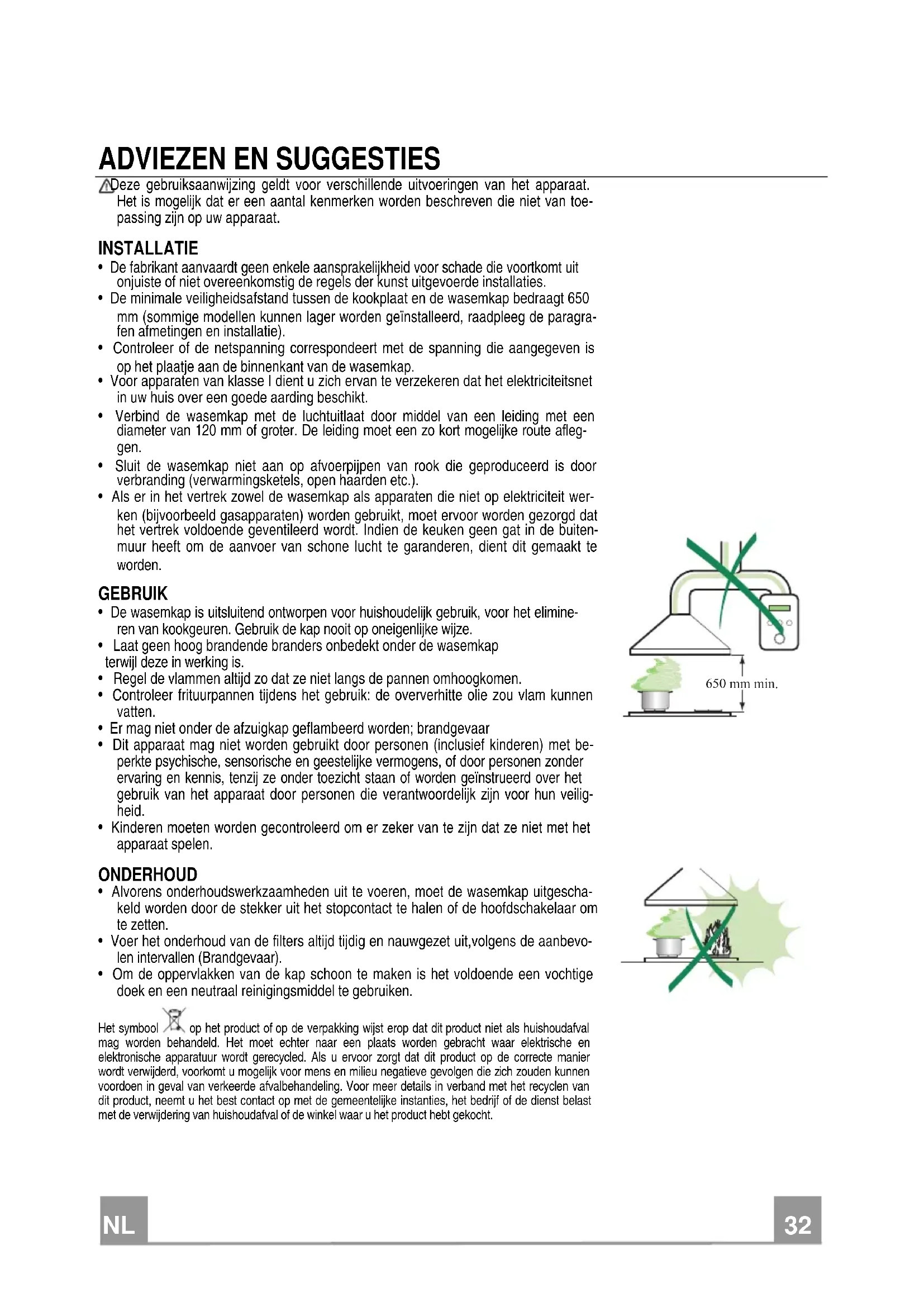

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe- passing zijn op uw apparaat. INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragra- fen afmetingen en installatie).

• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.

• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.

• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleg- gen.

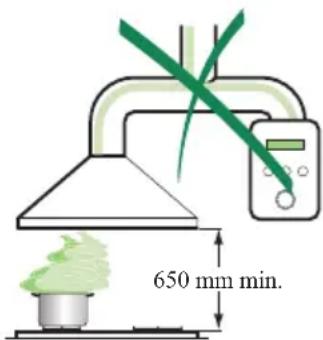

• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).

• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit wer- ken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buiten- muur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimine- ren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.

• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met be- perkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veilig- heid.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen. ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgescha- keld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.

• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevo- len intervallen (Brandgevaar).

• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

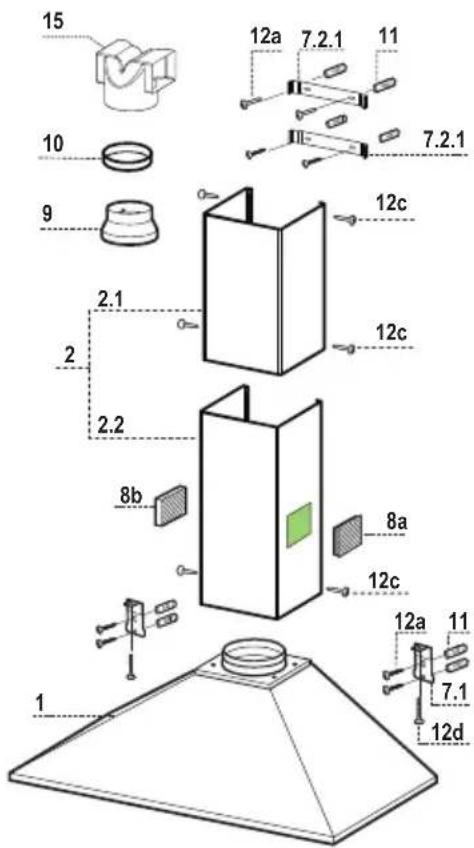

Onderdelen Ref. Productonderdelen 1 1 Wasemkap compleet met: bedieningen, licht, ventilat- orgroep, filters 2 1 Telescopische schouw bestaande uit:

8a 1 Richtingsrooster rechts luchtuitlaat 8b 1 Richtingsrooster links luchtuitlaat 9 1 Reductieflens ø 150-120 mm 10 1 Flens ø 125 mm 15 1 Verbindingsstuk luchtuitlaat Ref. Installatieonderdelen

7.1 2 Bevestigingsbeugels wasemkap

7.2.1 2 Bevestigingsbeugels bovenstuk van de schouw

11 8 Pluggen 12a 8 Schroeven 4,2 x 44,4 12c 6 Schroeven 2,9 x 9,5 12d 2 Schroeven M4 x 25 Documentatie 1 Gebruiksaanwijzing

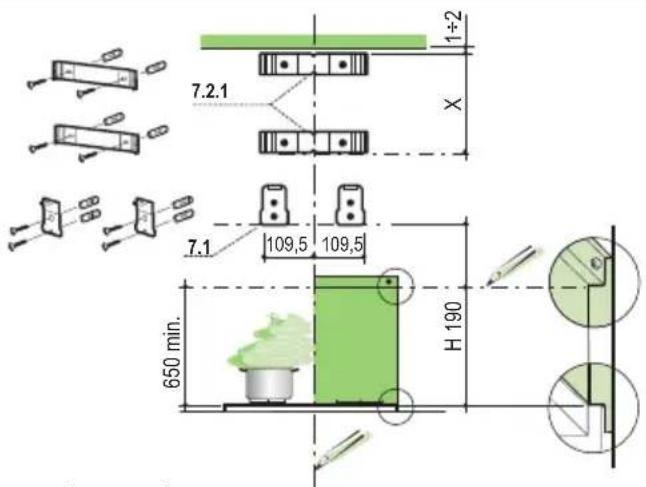

109,5109,5 INSTALLATIE Boren van gaten in de wand en bevestiging van de beugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;

• een horizontale lijn op: min. 650 mm boven de kookplaat, voor installatie zonder muurplaat; op hoogte H (hoogte van het zichtbare gedeelte van de muurplaat), voor installatie met muurplaat.

• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bij- geleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verti- cale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Plaats, zoals aangegeven, de beugel 7.1 op 109,5 mm van de verticale referentielijn en 190 mm boven de horizontale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Herhaal deze handeling aan de andere kant. MUURPLAAT (OPTIONEEL) De muurplaat moet gemonteerd worden voordat de wasemkap wordt gemonteerd en dient, als men de plaat zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de juiste hoogte te worden aangebracht voordat de bases worden gemonteerd. Aangezien het hier een gecompliceerde operatie betreft, moeten deze werkzaamheden worden uitgevoerd door de installateur van de keuken, of door vakbekwaam personeel dat alle uiteindelijke afmetingen van de meubels kent. Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

• Plaats de plaat op de basis en schuif de onderste klep tussen het bovenvlak en de wand, en centreer de plaat op de verticale referentielijn.

• Teken de middelpunten van de twee gaten van de bovenklep af.

• Boor op de afgetekende punten gaten van ø 8 mm.

• Schuif de pluggen 11 in de gaten.

• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

• Bevestig, indien aanwezig, de muurplaat met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).NL

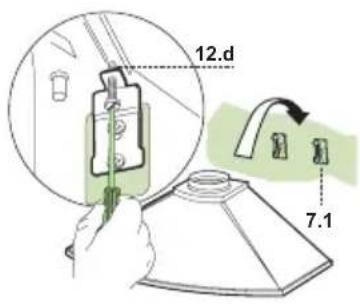

• Schroef de 2 bijgeleverde schroeven 12d in de beugels 7.1.

• Haak de wasemkap aan de beugels 7.1 en centreer hem op de verticale lijn.

• Draai van onder de kap aan de schroeven 12d om de wasem- kap recht te hangen.

Voor de installatie van de Aanzuigende Uitvoering de Kap aan- sluiten op de uitgaande leiding met behulp van een onbuigzame of buigzame buis van ø150 of 125 mm, de keuze wordt overgela- ten aan de installateur.

• Voor de aansluiting van ø125 mm, de reductieflens 9 op de uitgang van de behuizing van de kap schuiven en de vergro- tingsring 10 ø120-125 mm op de flens.

• Maak de buis vast met geschikte slangbeugelstrips. Het beno- digde materiaal is niet bijgeleverd.

• Verwijder eventuale actieve koolstof geurfilters.

• Druk het luchtuitlaatverbindingstuk 15 met kracht op de lucht- uitlaat van de wasemkap.

• Verzeker u ervan dat de geurfilters met actieve koolstof geïn- stalleerd zijn. 15NL

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

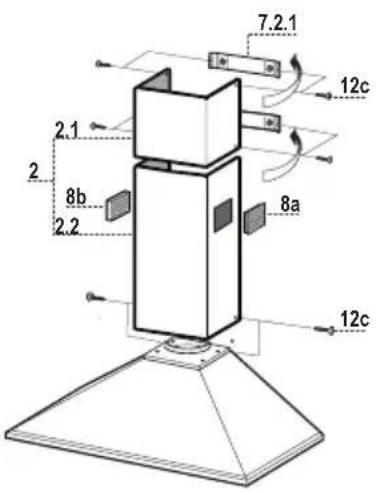

• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contact- doos van de afzuigkap is gestoken. Montage van de schouw Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c (2,9 x 9,5). Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vastha- ken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.

• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c (2,9 x 9,5).

• Voor de filterversie de richtingsroosters 8a – 8b in de behui- zingen plaatsen, zodanig dat de richtingssymbolen naar de bo- venkant en naar de voorkant van de wasemkap zijn gericht. Verzeker u ervan dat ze correct in het verbindingsstuk 15 zit- ten. 12c

L Lichten Hiermee schakelt u de verlichting aan en uit M Motor Hiermee schakelt u de afzuigmotor aan en uit V Snelheid Instelling van de werkingssnelheid: 1.Minimumsnelheid, geschikt voor een continue en zeer stille luchtverver- sing,als er weinig kookdampen zijn. 2.Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau. 3.Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.NL

ONDERHOUD Vetfilters REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS • De filters moeten eens in de 2 maanden of, bij bijzonder inten-sief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen. • Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken. • Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen. • Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft. Geurfilter (filterversie) De filters kunnen niet gewassen en niet geregenereerd worden en dienen bij gebruik van de kap tenminste eens in de 4 maanden of, bij bijzonder intensief gebruik, vaker te worden vervangen. VERVANGING FILTER MET ACTIEVE KOOLSTOF • Verwijder de vetfilters. • Verwijder de verzadigde geurfilters met actieve koolstof, zoals aangegeven (A). • Monteer de nieuwe filters (B). • Plaats de vetfilters terug.

Verlichting VERVANGING VAN DE LAMPEN Halogeenlamp van 28 W. • Verwijder de metalen vetfilters. • Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen. • Plaats de metalen vetfilters terug.ES
