FHDSF1100BL - Afzuigkap FALCON - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Falcon
Model	FHDSF1100BL
Installatietype	Muurbevestiging
Werking	Afzuigend of filterend (recirculatie met koolstoffilter)
Aantal snelheden	4 (waarvan één met timer van 6 minuten)
Bediening	Drukknoppen met indicatielampjes
Verlichting	Ja, aparte schakelaar
Diameter luchtuitlaat	150 mm (reductor 120-125 mm meegeleverd)
Hoofdmateriaal	Roestvrij staal
Vetfilters	Metaal, vaatwasmachinebestendig (elke 2 maanden)
Koolstoffilter	Optioneel, vervanging elke 4 maanden
Voedingsspanning	220-240 V
Frequentie	50 Hz
Isolatieklasse	Klasse I (aarding vereist)
Minimale afstand tot kookplaat	650 mm
Schoorsteenhoogte	Telescopisch, verstelbaar
Inhoud verpakking	Afzuigkaplichaam, telescopisch schoorsteenstuk, bevestigingsset, reductor, handleiding
Onderhoud	Vetfilters elke 2 maanden reinigen; koolstoffilter elke 4 maanden vervangen
Repareerbaarheid	Reserveonderdelen beschikbaar: filters, lampen, neem contact op met de klantenservice

Veelgestelde vragen - FHDSF1100BL FALCON

Wat is de minimale installatiehoogte tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Als de gasfornuis een grotere afstand specificeert, respecteer die dan.

Hoe reinig ik de vetfilters?

De metalen vetfilters zijn vaatwasmachinebestendig. Reinig ze ongeveer elke 2 maanden gebruik, of vaker bij intensief gebruik. Laat ze drogen voordat u ze terugplaatst.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan in filtermodus werken. U moet een actief koolstoffilter (niet meegeleverd) installeren en de montage-instructies volgen voor de luchtafvoer in filterende versie.

Wat te doen als de motor niet start?

Controleer of de afzuigkap aangesloten is en of de tweepolige schakelaar is ingeschakeld. Zorg ervoor dat de connector van de voedingskabel goed in de diffuser zit. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe stel ik de vierde snelheid met timer in?

Druk 2 seconden op de T3-toets om de vierde snelheid te activeren. Deze werkt 6 minuten en keert dan terug naar de vorige snelheid. Deze functie is ideaal voor rookpieken.

Welke diameter afvoerkanaal gebruiken?

Gebruik een stijve of flexibele leiding van diameter 150 mm of 125 mm met de meegeleverde reductor. Het traject moet zo kort mogelijk zijn (max. 3 meter recht of 2 meter met een 90° bocht).

Hoe vervang ik het koolstoffilter?

Verwijder eerst de metalen vetfilters. Ontgrendel het oude koolstoffilter door aan de haken te werken. Monteer het nieuwe filter en plaats de vetfilters terug. Vervang het elke 4 maanden.

Kan ik de afzuigkap boven een gasfornuis installeren?

Ja, maar houd een minimale afstand van 650 mm aan (of meer indien aangegeven door de fabrikant van het fornuis). Zorg voor voldoende ventilatie van de ruimte als de afzuigkap gelijktijdig met gasapparaten wordt gebruikt.

Hoe schakel ik de motor volledig uit?

Druk op de T1-toets (Snelheid 1) om de motor uit te schakelen. Merk op dat de T1-toets altijd eerst naar snelheid 1 gaat voordat deze uitschakelt.

Waar vind ik reserveonderdelen voor deze afzuigkap?

Neem contact op met de klantenservice van Falcon om reserveonderdelen te bestellen zoals filters, lampen of de motor. Gebruik altijd originele onderdelen.

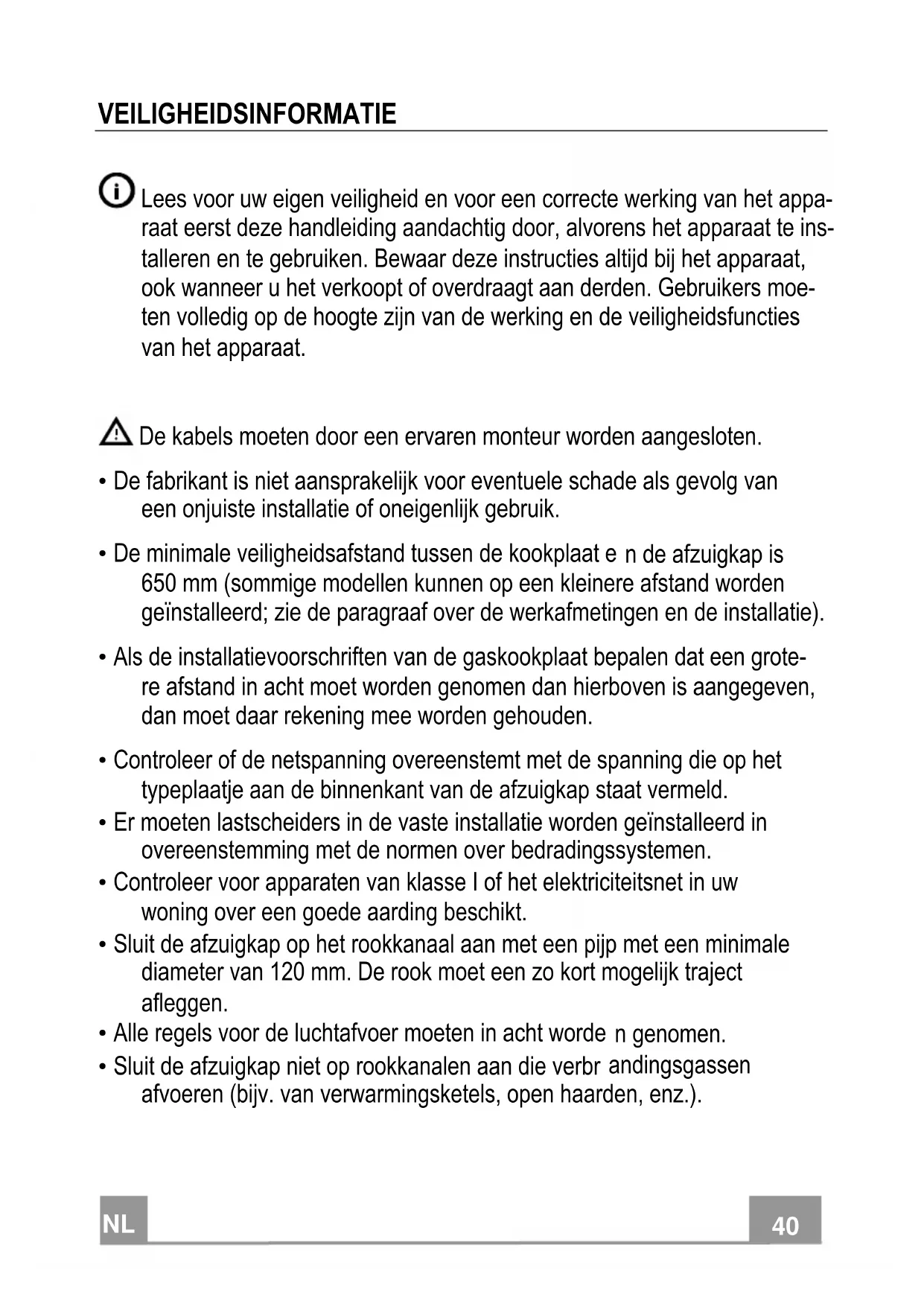

GEBRUIKSAANWIJZING FHDSF1100BL FALCON

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat e n de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grote-re afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worde n genomen.

• Sluit de afzuigkap niet op rookkanalen aan die verbr andingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

⚠ WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren.

- Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

⚠ WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

- Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.

- Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.

- Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïinstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

- Kinderen moeten worden gecontroleerd om er zeker vante zijn dat ze niet met het apparaat spelen.

- Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïinstrueerd over het gebruik van het apparaat.

⚠ Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

- Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.

- De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).

- Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

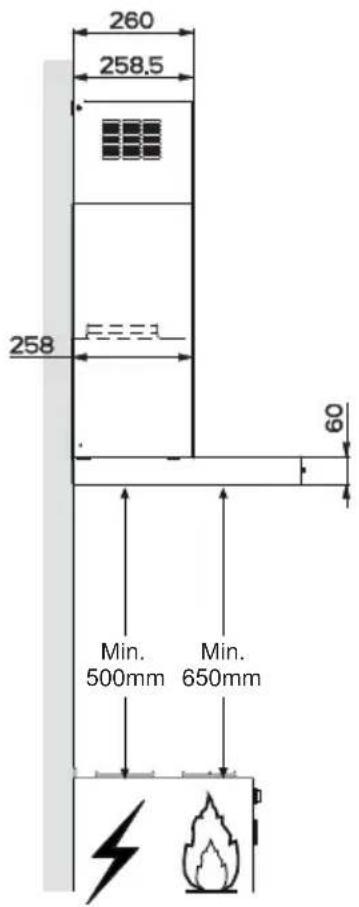

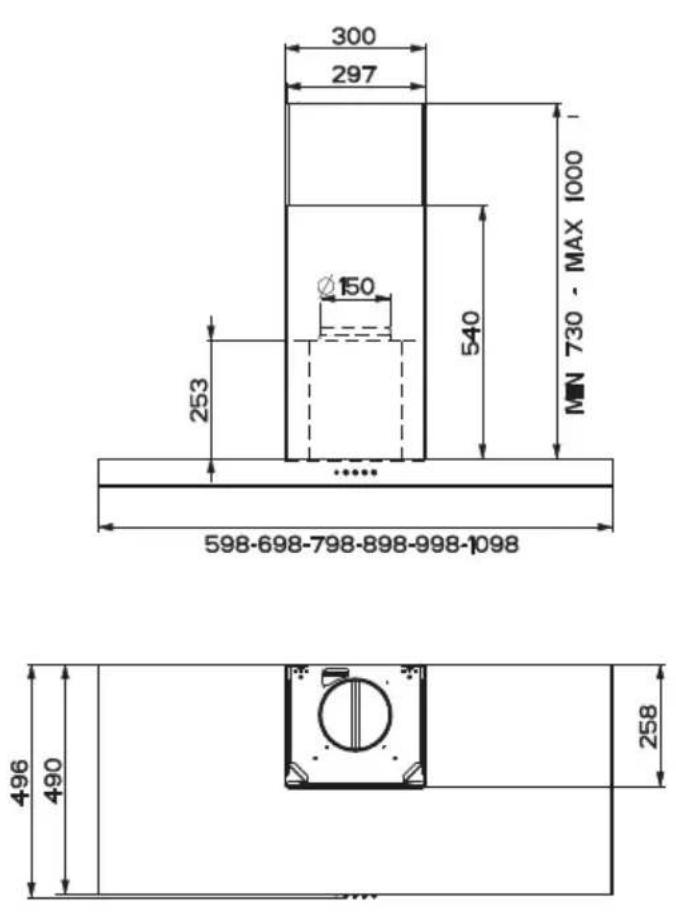

Buitenafmetingen

260 258,5 258 60 Min. 500mm Min. 650mm

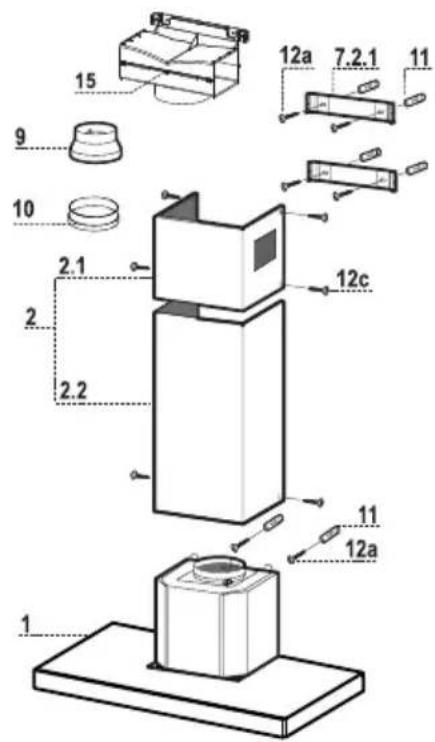

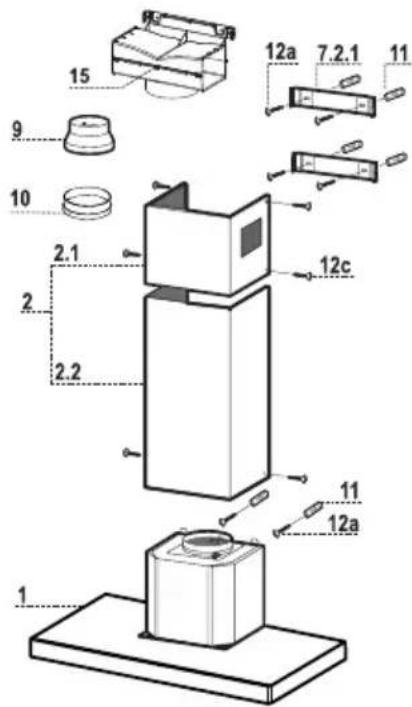

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters

2 1 Telescopische Schouw Bestaande uit:

2.1 1 Bovenstuk

2.2 1 Onderstuk

9 1 Reductieflens ø 150-120 mm

10 1 Flens ø 120 mm

15 1 Verbindingsstuk Luchtuitlaat

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw

11 6 Pluggen

12a 6 Schroeven 4,2 x 44,4

12c 6 Schroeven 2,9 x 9,5

Documentatie

1 Gebruiksaanwijzing

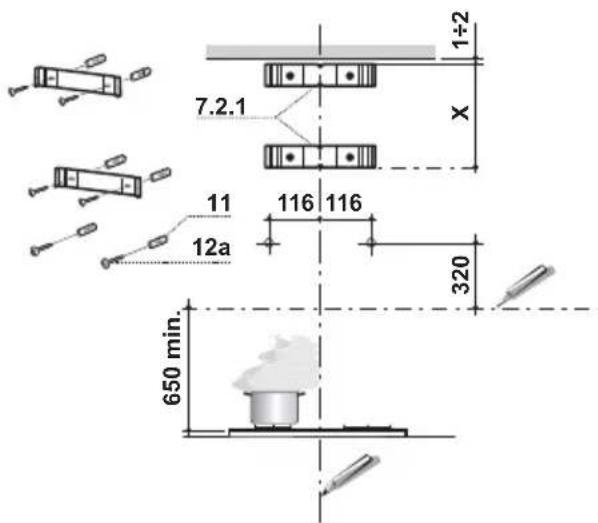

Boren van gaten in de wand en bevestiging van de draagbeugels

7.2.1 11 12a 116 116 320 650 min.

Trek de volgende lijnen op de wand:

- een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;

- een horizontale lijn op 650 mm min. boven de kookplaat.

- Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

- Teken de middelpunten van de gaten in de beugel af.

- Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

- Teken de middelpunten van de gaten in de beugel af.

- Teken, zoals aangegeven, een referentiepunt af op 116 mm van de verticale referentielijn en op 320 mm boven de horizontale referentielijn.

- Herhaal deze handeling aan de andere kant.

- Boor op de afgetekende punten gaten van 8 mm.

• Schuif de pluggen 11 in de gaten.

- Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

- Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wasemkap en laat hierbij een ruimte van 5-6 mm tussen de wand en de kop van de schroef.

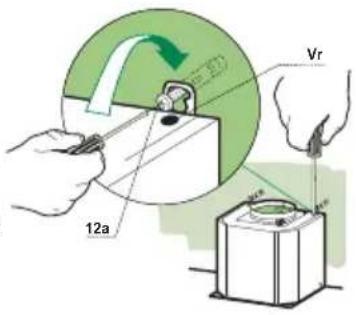

Montage van de Wasemkap

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen.
  • Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkap recht te hangen.

Vr 12a

Aansluitingen

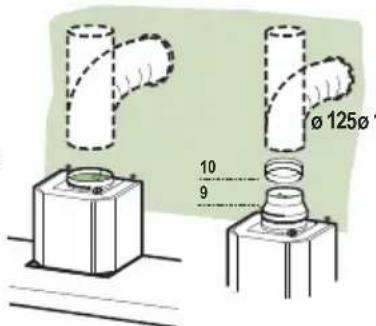

LUCHTUITGANG - AANZUIGENDE UITVOERING

Voor de installatie van de Aanzuigende Uitvoering de Kap aansluiten op de uitgaande leiding met behulp van een onbuigzame of buigzame buis van ø150 of 125 mm, de keuze wordt overgelaten aan de installateur.

• Voor de aansluiting van ø125 mm, de reductieflens 9 op de uitgang van de behuizing van de kap schuiven en de vergrotingsring 10 ø120-125 mm op de flens.
• Maak de buis vast met geschikte slangbeugelstrips. Het benodigde materiaal is niet bijgeleverd.
• Verwijder eventuale actieve koolstof geurfilters.

Ø 125Ø 10 9

Model met luchtafvoer naar buiten - Nuttige aanwijzingen en tips

Sluit de afzuigkap op een slang met een minimale diameter van 125 mm aan.

De rook moet een zo kort mogelijk traject afleggen.

De ideale afstand van de pijpleiding ten opzichte van de afvoer is maximaal 3 meter in een rechte lijn of 2 meter met een bocht van 90 graden die bij voorkeur uit een starre leiding bestaat.

De maximale afstand van de pijpleiding moet 3 meter zijn met een bocht van 90 graden.

Voor elke extra bocht van 90 graden neemt de maximale afstand met 1 meter af.

Een verkeerd aangelegde pijpleiding resulteert in meer lawaai en slechtere prestaties.

LUCHTAFVOER MODEL MET LUCHTCIRCULATIE

- Draai de 2 schroeven die de bovenste beugel 7.2.1 bevestigen los.

- Draai het verbindingsstuk van de luchtuitlaat 15 met de 2 eerder verwijderde schroeven op zijn plaats vast.

- Sluit het verbindingsstuk 15 op de uitgang van de afzuigkap aan met een buis of slang van ø150 mm, naar keuze van de installateur.

- Controleer of een geurfilter met actieve koolstof aanwezig is.

12a Vr

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

- Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

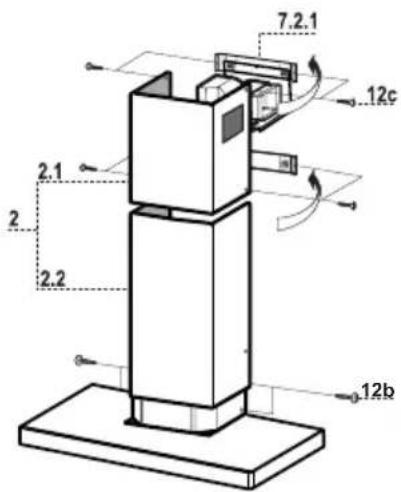

Montage van de schouw

Bovenstuk van de schouw

- De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

- Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

- Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 correspondeert met de mondstukken van de schouw.

Onderstuk van de schouw

- De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.

- Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

7.2.1 12c 2.1 2 2.2 12b

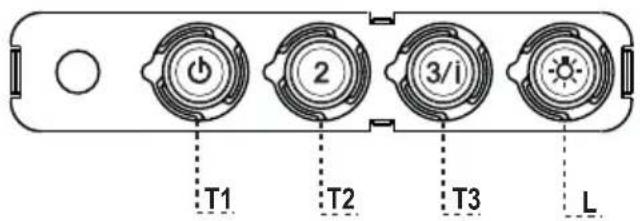

T1 Snelheid Aan Schakelt de motor op de eerste snelheid in.

Zet de motor uit.

T2 Snelheid Aan Schakelt de motor op de tweede snelheid in.

T3 Snelheid Vast Schakelt de motor bij een korte druk op de toets op de derde snelheid in.

Knipperend Als deze toets 2 seconden wordt ingedrukt,

wordt de vierde snelheid gedurende 6 minuten ingeschakeld, waarna weer op de eerder ingestelde snelheid wordt overgegaan. Geschikt voor het opvangen van de maximale uitstoot van kookdampen.

L Verlichting Schakelt de verlichtingsinstallatie in en uit.

Let op: de toets T1 schakelt de motor altijd via de eerste snelheid uit.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.
• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats de metalen vetfilters terug.

- Neem voor de vervanging contact op met de klantenservice ('Wend u voor de aankoop tot de klantenservice').

Onderdelen
Ref. Productonderdelen

1	1	Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters
2	1	Telescopische Schouw Bestaande uit:
2.1	1	Bovenstuk
2.2	1	Onderstuk
9	1	Reductieflens ø 150-120 mm
15	1	Verbindingsstuk Luchtuitlaat

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw
11	6 Pluggen
12a	6 Schroeven 4,2 x 44,4
12c	6 Schroeven 2,9 x 9,5

Documentatie
1 Gebruiksaanwijzing
