FHDSF1100BL - Liesituuletin FALCON - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	Falcon
Malli	FHDSF1100BL
Asennustyyppi	Seinään asennettava
Toimintatapa	Imu- tai suodatinkäyttö (kiertoilma hiilisuodattimella)
Nopeuksien lukumäärä	4 (joista yksi ajastettu 6 minuuttia)
Ohjaus	Painonapit merkkivaloilla
Valaistus	Kyllä, erillinen kytkin
Ilman ulostulon halkaisija	150 mm (mukana reduktori 120-125 mm)
Päämateriaali	Ruostumaton teräs
Rasvasuodattimet	Metalliset, konepestäviä (2 kk välein)
Hiilisuodatin	Valinnainen, vaihto 4 kk välein
Syöttöjännite	220-240 V
Taajuus	50 Hz
Eristysluokka	Luokka I (maadoitus vaaditaan)
Vähimmäisetäisyys keittotasoon	650 mm
Savupiipun korkeus	Teleskooppinen, säädettävä
Pakkauksen sisältö	Liesituulettimen runko, teleskooppisavupiippu, kiinnityssarja, reduktori, käyttöohje
Huolto	Puhdista rasvasuodattimet 2 kk välein; vaihda hiilisuodatin 4 kk välein
Korjattavuus	Varaosia saatavilla: suodattimet, lamput, ota yhteyttä huoltopalveluun

Usein kysytyt kysymykset - FHDSF1100BL FALCON

Mikä on liesituulettimen ja keittotason välinen vähimmäisasennuskorkeus?

Turvaetäisyys on vähintään 650 mm. Jos kaasutaso vaatii suuremman etäisyyden, noudata sitä.

Kuinka puhdistan rasvasuodattimet?

Metalliset rasvasuodattimet ovat konepesun kestäviä. Puhdista ne noin 2 kk:n välein tai useammin, jos käyttö on runsasta. Anna niiden kuivua ennen uudelleenasennusta.

Voinko käyttää liesituuletinta kiertoilmakäytössä?

Kyllä, liesituuletin voi toimia suodatinkäytössä. Sinun on asennettava aktiivihiilisuodatin (ei sisälly toimitukseen) ja noudatettava asennusohjeita ilman ulostulosta suodatinkäyttöön.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että liesituuletin on kytketty ja että kaksinapainen katkaisin on päällä. Varmista, että virtajohdon liitin on kunnolla kiinni diffuusorissa. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka säädän ajastetun neljännen nopeuden?

Paina T3-painiketta 2 sekunnin ajan aktivoidaksesi neljäs nopeus. Se toimii 6 minuuttia ja palaa sitten edelliselle nopeudelle. Tämä toiminto sopii hyvin savupiikkeihin.

Mitä poistoputken halkaisijaa käyttää?

Käytä jäykkää tai joustavaa putkea, jonka halkaisija on 150 mm tai 125 mm mukana tulevan reduktorin kanssa. Reitin tulee olla mahdollisimman lyhyt (enintään 3 m suoraa tai 2 m yhden 90° kulman kanssa).

Kuinka vaihdan hiilisuodattimen?

Poista ensin metalliset rasvasuodattimet. Irrota vanha hiilisuodatin koukuista napsauttamalla. Asenna uusi suodatin ja kiinnitä rasvasuodattimet takaisin. Vaihda se 4 kk:n välein.

Voinko asentaa liesituulettimen kaasulieden yläpuolelle?

Kyllä, mutta noudata vähintään 650 mm etäisyyttä (tai enemmän, jos liedenvaimistaja ohjeistaa). Varmista riittävä ilmanvaihto huoneessa, jos liesituuletinta käytetään samanaikaisesti kaasulaitteen kanssa.

Kuinka sammutan moottorin kokonaan?

Paina T1-painiketta (Nopeus 1) sammuttaaksesi moottorin. Huomaa, että T1-painike siirtyy aina ensin 1. nopeuden kautta ennen sammumista.

Mistä löydän varaosia tälle liesituulettimelle?

Ota yhteyttä Falconin huoltopalveluun tilataksesi varaosia, kuten suodattimia, lamppuja tai moottoria. Käytä aina alkuperäisosia.

KÄYTTÖOHJE FHDSF1100BL FALCON

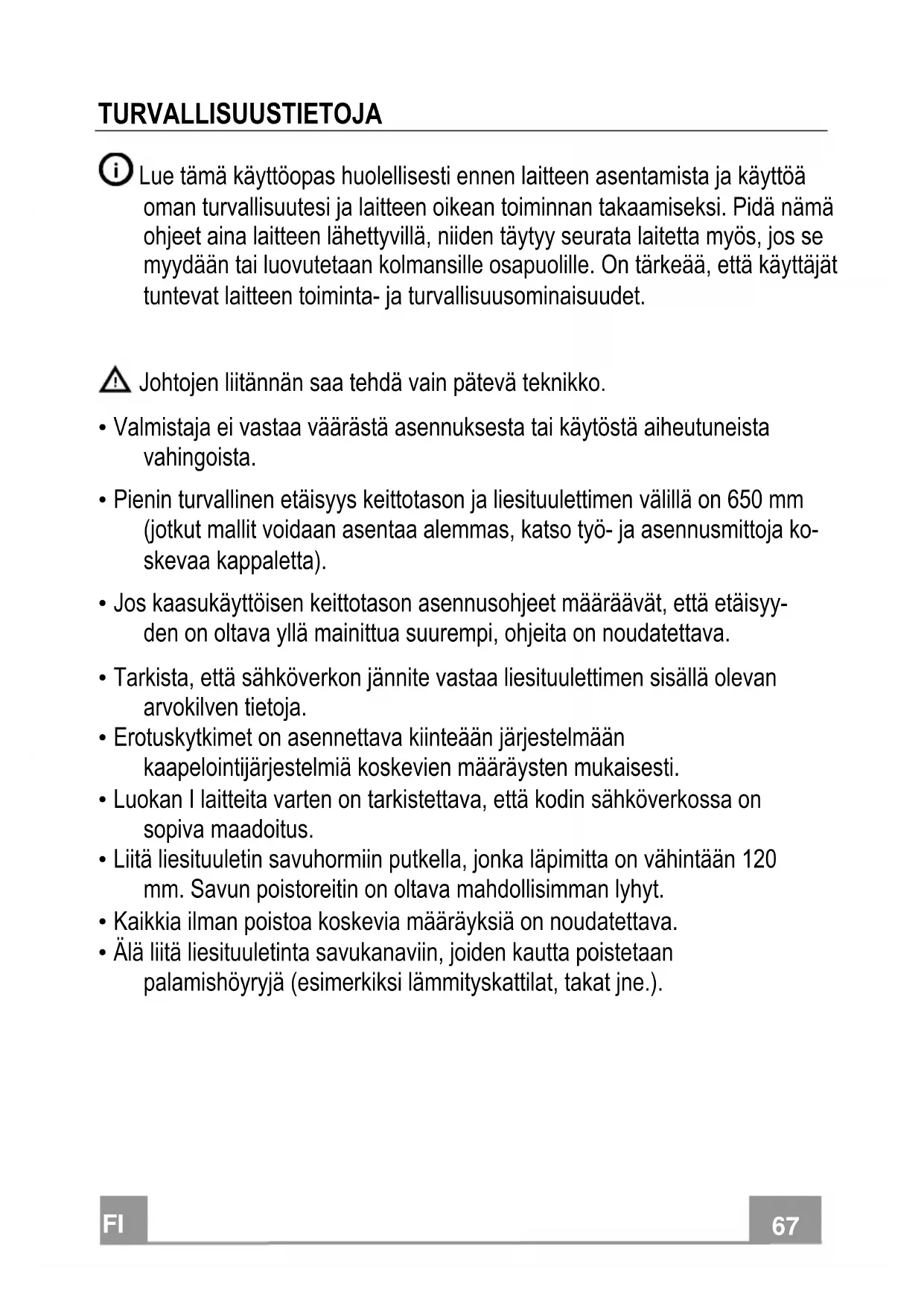

Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.

• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).

• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

⚠️ VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

• Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

• Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.
  ⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

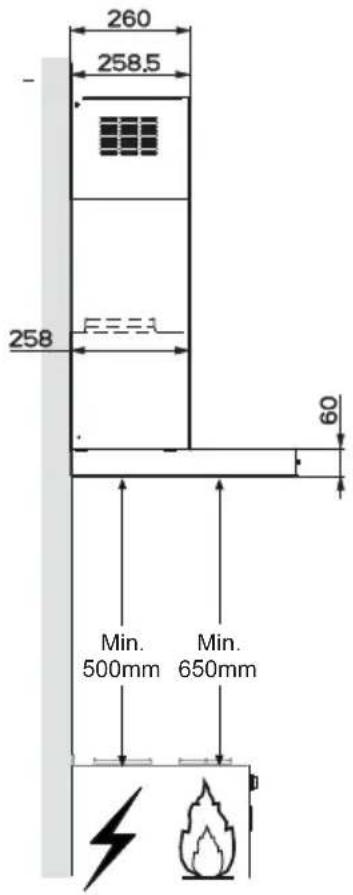

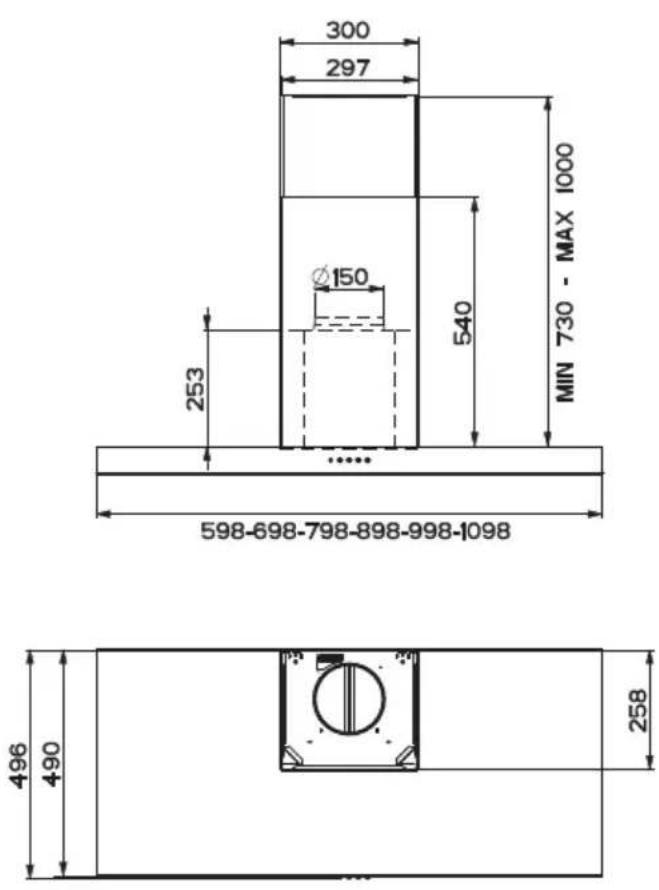

Mitat

260 258,5 258 60 Min. 500mm Min. 650mm

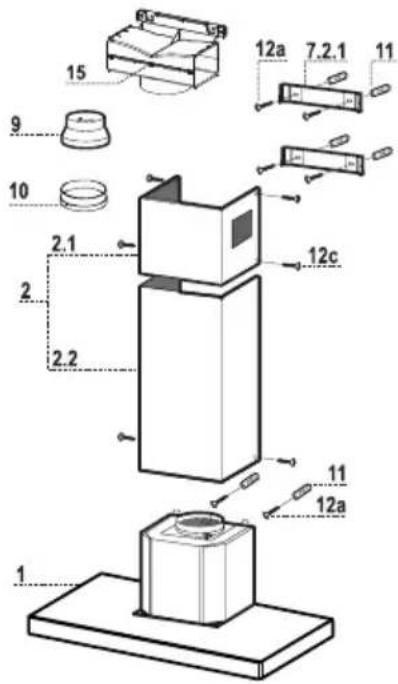

Osat

Viite Lkm Tuotteen osat
1	1 Liesituulettimen runko, johon kuuluu: Kytkimet, valo,tuuletusyksikkö, suodattimet
2	1 Teleskooppihormi, jossa on:
2.1	1 Ylähormi
2.2	1 Alahormi
9	1 Sovituslaippa ø 150-120 mm
10	1 Suurennusrengas ø 120-125 mm
15	1 Ilman ulostuloliitos
Viite Lkm Asennuksen osat
7.2.1	2 Ylähormin kiinnitystuet
11	6 Ruuvitulpat
12a	6 Ruuvit 4,2 x 44,4
12c	6 Ruuvit 2,9 x 9,5
Lkm Asiakirjat
1 Käyttöohjeet

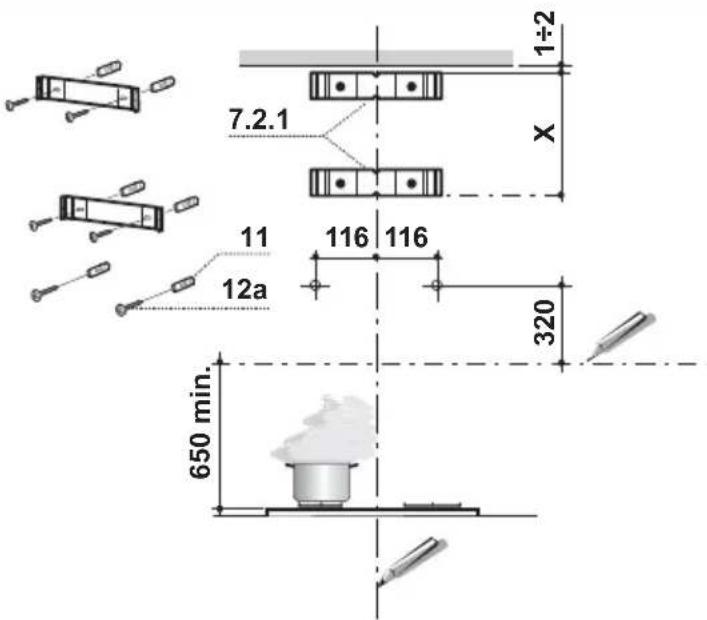

Seinän poraaminen ja tukien kiinnitys

7.2.1 11 12a 116 116 320 650 min. 1÷2 X

Piirrä seinään:

• pystysuora viiva kattoon tai seinän yläreunaan saakka liesituulettimen asennusalueen keskelle,
• vaakasuora viiva lieden yläpuolelle vähintään 650 mm:n korkeudelle.
• Aseta tuki 7.2.1 1-2 mm:n päähän katosta tai seinän yläreunasta siten, että sen keskikohta (lovet) on pystysuoran viiteviivan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 X mm:n etäisyydelle ensimmäisen tuen alle (X = toimitetun ylemmän hormin korkeus) siten, että sen keskikohta (lovet) on pystysuoran viiteviivan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Merkitse viitepiste 116 mm pystysuorasta viiteviivasta ja 320 mm vaakasuoran viivan yläpuolelle.
  • Toista toimenpide toiselle puolelle.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
  • Laita reikiin ruuvitulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Ruuvaa kaksi toimitettua ruuvia 12a (4,2 x 44,4) liesituulettimen rungon kiinnitysreikiin. Jätä seinän ja ruuvin kannan väliin 5-6 mm.

Liesituulettimen rungon kokoaminen

• Ennen rungon kiinnittämistä on kiristettävä rungon kiinnityskohtien kaksi ruuvia Vr.
  • Kiinnitä runko ruuveihin 12a.
  • Kiristä tukiruuvit 12a.
• Tasapainota liesituulettimen runko ruuveilla Vr.

12a Vr

Liitännät

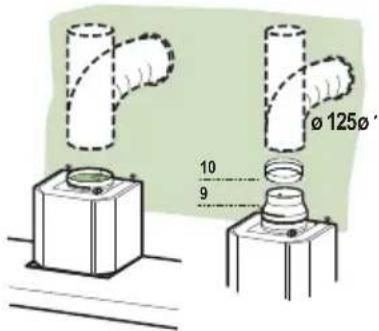

ILMAN ULOSTULO IMUVERSIOSSA

Imuversioasennuksessa liesituuletin liitetään ulostuloputkeen putkella tai letkulla, ø 150 tai 125 mm, jonka valitsee asentaja.

• Putken ø 125 mm liittämistä varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9 ja laippaan suurennusrengas 10, ø 120-125.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Poista mahdolliset aktiivihilihajusuodattimet.

Ø 125Ø 10 9

Imuversio - Neuvoja ja ohjeita

Liitä liesituuletin taipuisaan putkeen, jonka läpimitta on vähintään 125 mm.

Savun poistoreitin on oltava mahdollisimman lyhyt.

Kanavoinnin ihanteellinen etäisyys poiston suhteen on enintään 3 metriä suoraan tai 2 metriä 90 asteen mutkalla, mieluiten jäykällä kanavalla.

Kanavoinnin maksimipituuden tulisi olla 3 metriä 90 asteen mutkalla.

Pituus lyhenee 1 metrin jokaista lisättyä 90 asteen mutkaa kohden.

Jos kanavointi ei ole tehty oikein, melu lisääntyy ja toimintateho heikkenee.

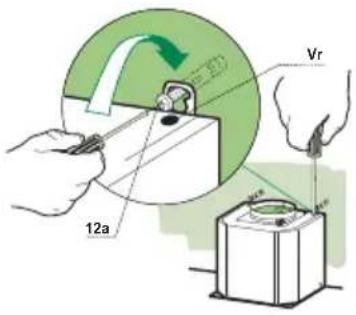

SUODATUSVERSION ILMAN ULOSTULO

• Ruuvaa auki kaksi ruuvia, jotka kiinnittävät ylätuen 7.2.1.
• Ruuvaa sen tilalle ilman ulostuloliitos 15 kahdella irrottamallasi ruuvilla.
• Liitä liitos 15 liesituulettimen ulostuloon jäykällä putkella tai letkulla, ø 150 mm, jonka valitsee asentaja.
• Varmista, että aktiivihiilihajusuodatin on paikallaan.

Vr 12a

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

• Levitä hieman sivujen reunoja, kiinnitä ne tukiin 7.2.1 ja sulje ne.
• Kiinnitä tukien reunat neljällä ruuvilla 12c (2,9 x 9,5).
• Varmista, että liitoksen jatko-osien ulostulo on hormin aukkojen kohdalla.

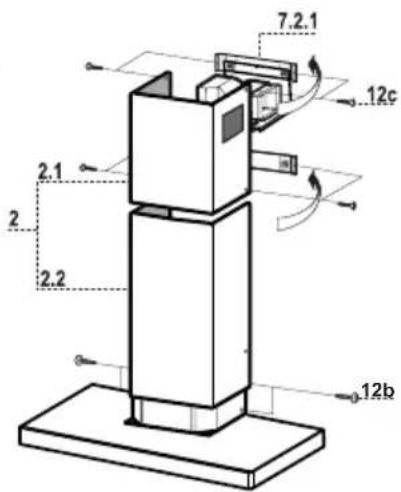

Alahormi

• Levitä hormin sivujen reunoja, kiinnitä ne ylähormin ja seinän väliin ja sulje ne.
• Kiinnitä alaosa reunoista liesituulettimeen kahdella toimitetulla ruuvilla 12c (2,9 x 9,5).

7.2.1 12c 2.1 2 2.2 12b

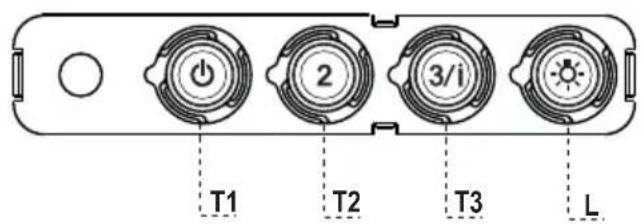

T1 Nopeus Palaa Käynnistää moottorin ensimmäisellä nopeudella.

Sammuttaa moottorin.

T2 Nopeus Palaa Käynnistää moottorin toisella nopeudella.

T3 Nopeus Kiinteä Lyhyt painallus käynnistää moottorin kolmannella nopeudella.

Vilkkuva Kun painiketta painetaan 2 sekunnin ajan.

Aktivoi neljännen nopeuden, joka toimii 6 minuuttia.

Ajastetun ajan päätyttyä nopeus palaa asetettuun arvoon.

Soveltuu käytettäväksi kun savua on paljon.

L Valot Sytyttää ja sammuttaa valaistuksen.

Huomio: Painike T1 sammuttaa moottorin kulkien aina ensimmäisen nopeuden kautta.

Rasvasuodattimet

ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Irrota suodattimet yksi kerrallaan työntämällä niitä taaksepäin ja vetämällä samalla alaspäin.
• Pese suodattimet. Vältä niiden taivuttamista. Anna suodattimien kuivua ennen niiden paikalleen asettamista.
• Asenna ne paikalleen ja pidä kahva näkyvissä ulkopuolella.

Aktiivihilisuodatin (Kiertoilmaversio)

AKTIIVIHIILISUODATTIMEN VAIHTO

• Aktiivihilisuodatinta ei voi pestä. Se vaihdetaan neljän kuukauden väliajoin tai useimmin, mikäli tuulettimen käyttö on erityisen runsasta.
• Poista metalliset rasvasuodattimet.
• Poista keittiöhajujen kyllästämä aktiivihilisuodatin vetämällä sen hakasista.
  • Aseta uusi suodatin paikalleen.
• Aseta metalliset rasvasuodattimet uudelleen paikoilleen.

- Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
