KÄYTTÖOHJE FALHDC90BB FALCON

Nämä käytöhjeetoskovsatuseita tuuletintyypejä. On mahdollista,ettakstikasittelee yksityiskohtia, jotka eivat kuulu valtsmaanne tuulettimeen.

ASENNUS

• Valmistaja ei vastaa virheellisetä tai huolimattomasta asennukseta aiheutuvista vahingoista

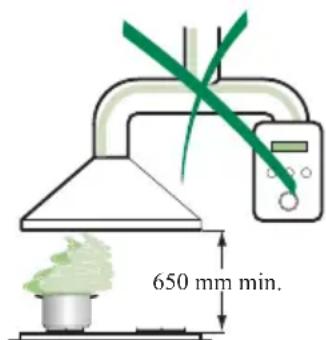

• Pienin salittu turvaetaisyss liesitason ja liesikuvun vāllä on 650 mm (jotkut mllit voidaan asentaa alemas, katso mittoja ja asennusta koskevia kappaleita).
• Tarkista, etta käytettävän sahköverkon jannite vastaa liesikuvun sisäpuolella olevaan arvokilpeen merkittyä jannitettä.
  Kytke laite vain maadoitettuun pistorasian.
• Yhidistä liesituuletin homiin putkella, Jonka halkaisija on vahintään 120 mm. Homiin menevän putken on oltava mahdollisimman lyhyt.
• Ää yndista lesituuleinta savuhoomin (lammityskattilat, tulisijat, jne.).
  Mikali liesituuleinta kaytetaa muiden kuin sahkialteiden (esim. kaushella) yhtydessa, on hulehdittava tyoskentelytilan rittavastuuleuksesta, etteiv poistettavat kaasut paae viraamaan takaisin tyoskentelytaan. Keittiossa on oltava ilmanvaiahtoauko pundasta tuloimaa varten. Kaytto tapahtuu okein ja varratta kun tilan enimmaispaine ei yitta arvoa 0,04 mBar.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai tekinen huoltopalvelu, nain valtetaan kalikk riskit.
• Jos kauskaytöisen keittolaiteen asennusohjeet märäavät, etta etäisyden on oltava yllä mainitua suurempi, ohjeita on noudatettava. Kaikkia ilmanpoistoa koskevia märäyksiä on noudatettava.

KÄYTTO

Liesituuletin on tarkoitettu vain kotitalouskayttoon.
- Alä koskaan käytä liesituletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu.
- Älä koskaan jätä avotula liesituulettimen alle liesituulettimen ollessa käynissä.
Säadä liekin teho siten, etta liekki kohdistuu vain astian pohjaan eikä sen reunoille.
- Styvä paistinpannuja on paiston aikana koko ajan pidettäva silmälä, sillä ylikuumentunut öly voi leimahtaa tuleen.
Lapset tai henkiöt, joita ei ole opastettu laitteen oikeaan käyttoän, eivat saa käyttaa liesituuleinta.
Liesikuvun alla ei saa valmistaa liekitettävi ruokia: tulipalon vaara
- Laitetta eivat saa käytäa henkiöt (lapset mukaan lukien), joiden psyykinen, aistien tai mielen terveys on heikentynyt, tai henkiöt, joilla ei ole tarpeellista kokemusta tai taitoa, elleidän turvallisuudestaan vastaa-va henkiö ole valmentanut heita laiteen käytöön tai valvo sitä.
- Valvo, etteivat lapset pääse leikkimään laitteella.
"HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumikijs noiitta kaytetaan keittolaiteiden kanssa."

HUOLTO

• Sulje laite tai irrota sen pistoke pistorasiasta ennen hoitoa.
  Pundista jaitai vahda suodattimet annetun ajan kulutta (Tulipalovaara).
  Pundista liesituuletin kostealla kankaalla ja miedolla, nestemäisellā pesuaineella.

Symbol , joka on merkitty tuotteseen tai sen pakkaukseen, osoittaa, etta tata tuotetta e i. saa kasetell' talousjatteen. Tuote on sen sijaan luovutettava sopivaan sahko- ja elektronikkalaiteiden kierratyksestha uholehtivaan kerayspisteeen. Taman tuotteen asianmukaisen havittamisen varmistamisella autetaan estamaan sen mahdolliset ymparistoon ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa taman tuotteen epaaasianmukaisesta jatekasiityst. Tarkempia tietoja taman tuotteen kerrattamisesta saa paikallisesta kunnantoimistosta, talousjatehuoltopalvelusta tai likkeesta, josta tuote on ostetu.

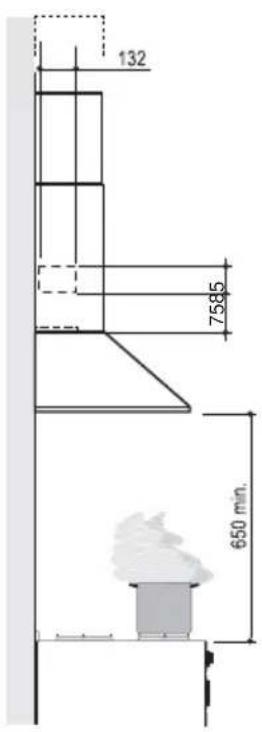

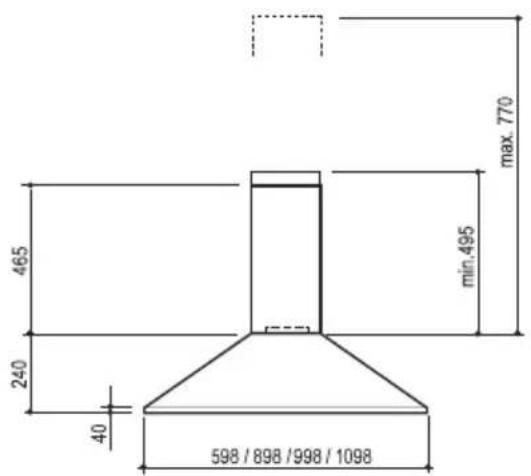

Mitat

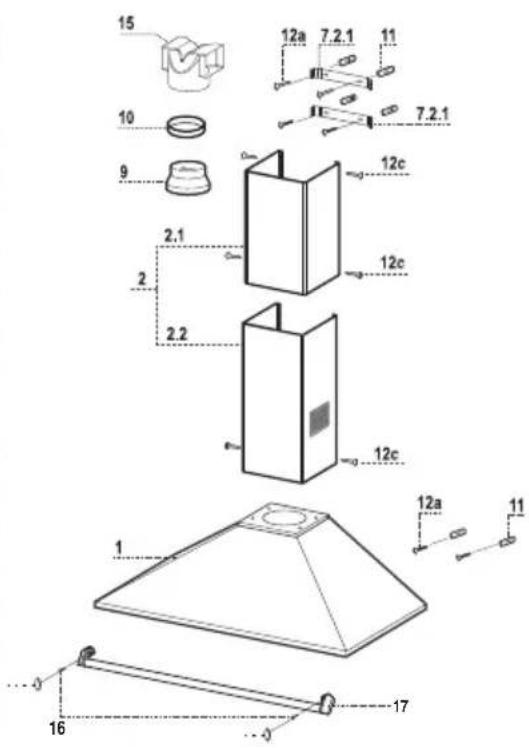

Osat

Viite Lkm Tuotteen osat
1 1 Liesituulettimen runko, johon kuuluu: Kytkimet, valo, suodattimet, moottori
21 Teleskooppihormi, jossa on:
2.1 1 Ylahormi
2.2 1 Alahormi
9 1 Sovituslaippa 150-120 mm
10 1 Suurrennusrengas 120-125 mm
15 1 Ilman ulostuloliiitos
Viite Lkm Asennuksen osat
7.2.1 2 Ylähormin kiinnystuet
11 6 Ruuvitulpat
12a 6 Ruuvit 4,2 x 44,4
12c 6 Ruuvit 2,9 x 9,5
16 2 Ruuvit M5 x 16 (Lisävaruste)
17 1 Kauhatelineen tanko (Lisavaruste)
18 2 Kauhatelineen tulpat (Lisavaruste)

Lkm	Asiakirjat
1	Käytöohjeet

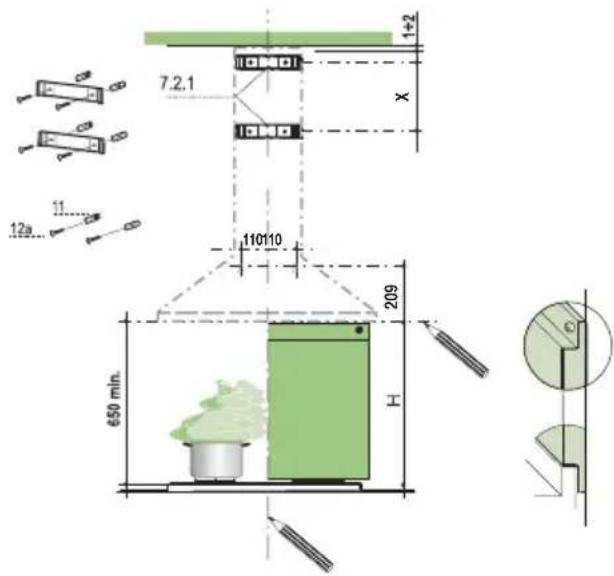

Seinän poraus ja tukien kiinnittäminen

Merkitseseinalle:

• pystysuora viiva kattoon tai yiRARajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva: vahintaa n 650 mm keittotason ylapuolle, jos asennus tehdaain ilman taustaa, mittaan H (H = taustan nakyvissä oleva osa) taustan kanssa asentamista varten.
• Aseta tuki 7.2.1 kuten kuvassa 1 - 2mm katosta tai ylarajasta niin etta sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuten kuvassa X mm ensimmäisen tuen alapuolelle (X = toimitetun ylahormin korkeus), niin etta sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Merkitse viitepiste 110mm pystysuorasta viitelinjasta ja 209mm vaakasuoran viitelinjan ylapuolelle.
• Toista toimenpide toiselle puolle.
• Poraa merkittyihin kohtiin reiät 8mm
• Laita reikiin tulpat 11.
  Kiinnitta tuet toimitetuilla ruuveilla 12a (4.2 x 44.4).
• Ruuvaa 2 toimitettua ruuvia 12a (4,2 x 44,4) liesituulettimen rungon kiinnitsreikiin. Jatä seinän ja ruuvin kannan vällin 5 - 6mm .

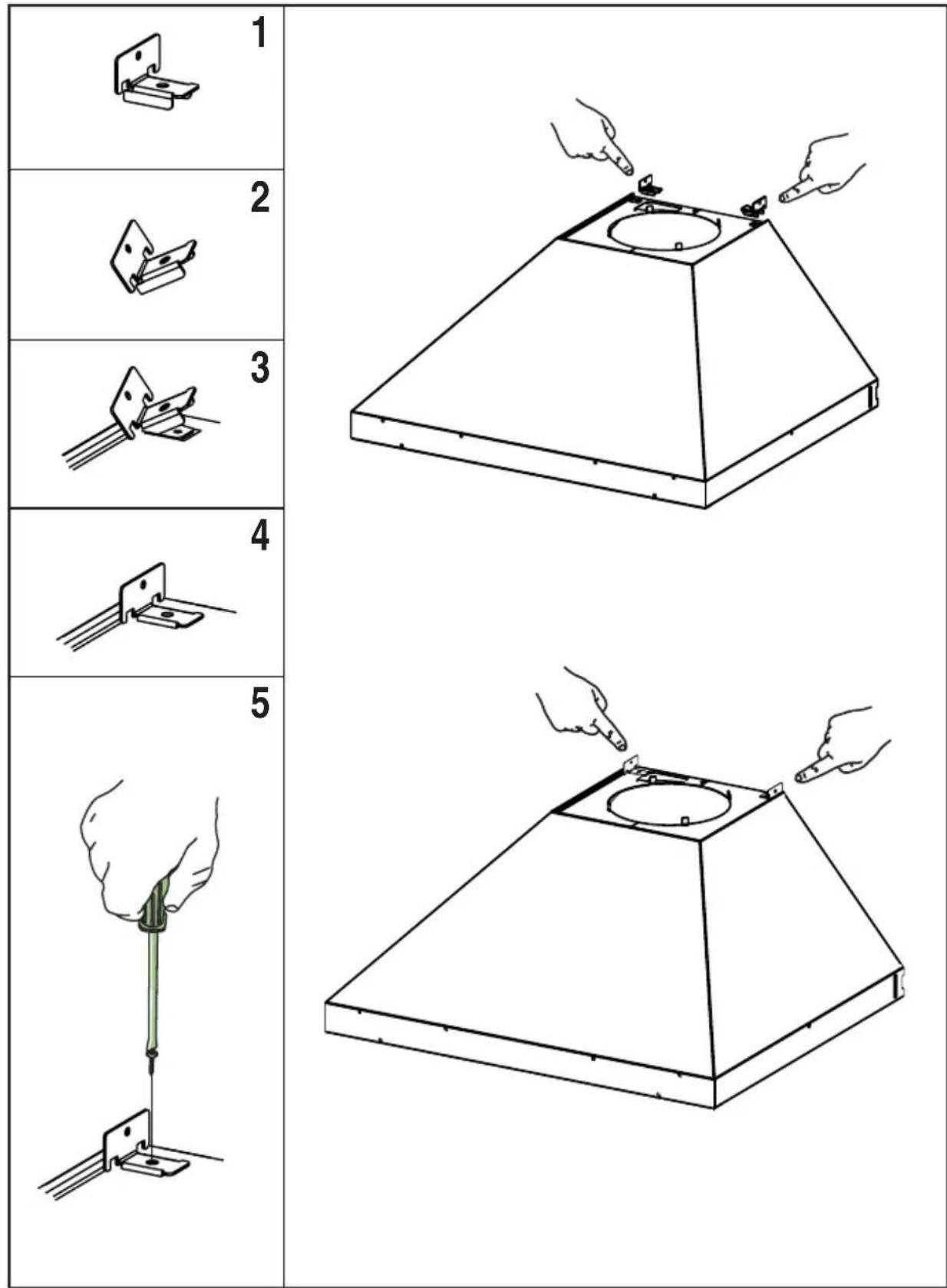

TAUSTA (VALINNAINEN)

Tausta asennetaan ennen liesituulettimen rungon asentamista ja, jos se halutaan kiinnittä seinään sekä yhälä ttt alhaalta, se on asennettava oikealle korkeudelle ennen alatukien asentamista. Koska toimenpide on monimutkainen, sen saa suorittaa ainoastaan keittiön asentaja tai pätevä henkilökunta, joka tuntee kaikkien kalusteiden lopulliset mitat.

Jos kiinnitys tehdään vain ylhaälta, toimi seuraavalla tavalla:

• Ascta tausta alatuen paallee tyontaen alarcuna ylatason ja seinan valin, kohdista pystysuoraan viitlinjaan.
• Merkitse yläreunan kahden reiän keskipisteet.
• Poraa merkittvihin kohtiin reiät 8mm
  Laita reikiin tulpat 11.
  Kiinnitta tuet toimitetuilla ruuveilla 12a (4.2 x 44.4).
  Kiinnitta tausta, jos se asennetaan, toimitetuilla ruuveilla 12a (4,2 x 44,4).

Liesituulettimen rungon kokoaminen

Kiinnitrunkoruveyihin 12a
Kiristä tukiruuvit 12a.

Liitannat

ILMAN ULOSTULO IMUVERSIOSSA

Imuversioasennuksessa liesituuletin liitetaan ulostuloputkeen putkella tai letkulla, 150 tai 125mm ,jonka valitsee asentaja.

Putken 125 mm liittamista varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9 ja laippaan suurrennusrengas 10a 120-125.
- Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
- Poista mahdolliset aktiivihiilihajusuodattimet.

ILMAN ULOSTULO KIERTOILMAVERSIOSSA

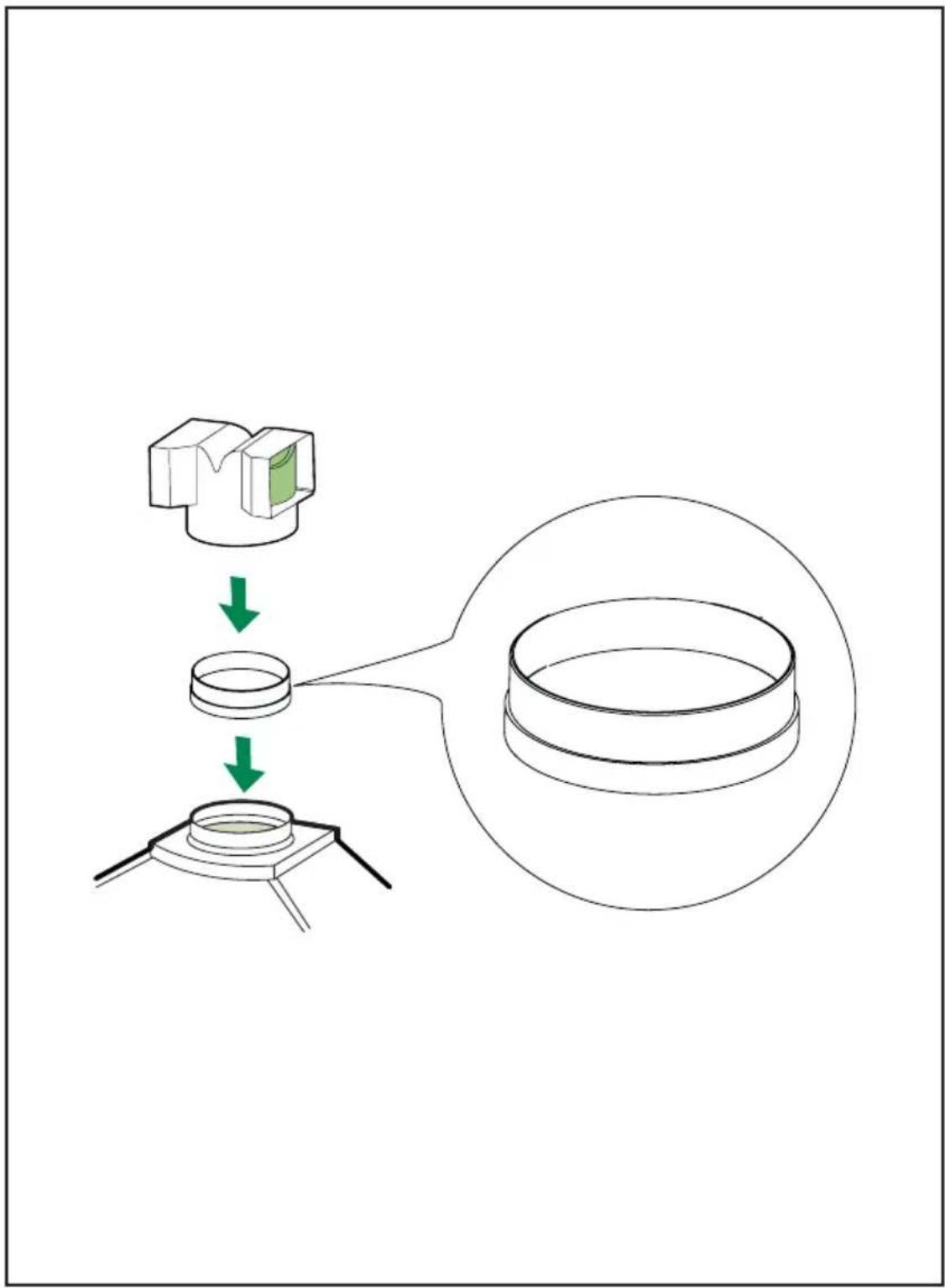

• Asenna poistoilman liitoskappale 15 tuulettimen ilman ulostuloaukkoon.
• Varmista, etta aktivihiilusuodatin on paikallaan.

SAHKOLIITANTA

• Liitä liesituuletin sahköverkkoon turvakytkimen kautta, Jonka kontaktien vali on ainakin 3mm
• Poista rasvasuodattimet (katso kappaletta "Huolto") ja varmista, etta virtajohdon liitin on kunnolla kiinni imulaitteessa

Kauhatelineen tangon asennus

• Aseta kauhatelineen tanko liesituulettimen etuosaan.
• Kiinnitä kauhatelineen tanko liesituulettimeen ruuveilla 16.
• Laita paikoilleen tulpat 18.

Hormin kokoaminen

Ylempi hormi

Levita sivuosia hieman, kiinnitä ne Kannattimien 7.2.1 taakse ja työnnä ne kiinni.
Kiinnitā hormi sivuila kannattimiin neljälla toimitetulla 12c ruuvilla (2,9 x 9,5).

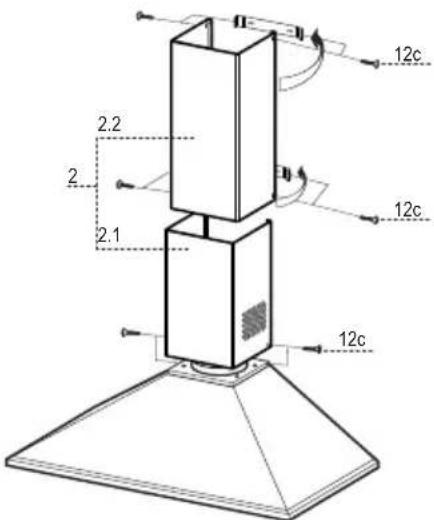

Alempi hormi

Levitahormin sivuosia hieman,kiinnitane ylemman hormin ja seinan valiin ja tyonnne kiinni.
- Kiinnitä alaosa sivuiltarunkoon kahdella toimitetulla 12c ruuvilla (2,9× 9,5)

L Valot Sytyttaa ja sammuttaa valaistuksen

M Moottori Sytyttaa ja sammuttaa imumoottorin.
V Nopeus Maaräa kayttönopeuden:

1. Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaan ilmanvaihtoon silloin kun karya on vahan.

2.Keskitason nopeus, soveltuu käsitellyn ilman maäran ja melutason erinomaisen suhteen ansiosta useimpiin käytöolosuhteisiin.
3.Korkein nopeus, sopi suuren ruoanlaitosta syntyvan karyn maaran poistamiseen, myos pitempiaikaiseen kayttoon.

Rasvasuodattimet

ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Irrota suodattimet yksi kerrallaan tyontamalla niitta taakse-pain ja vetamalla samalla alaspain.
• Pese suodattimet. Välta niiden taivuttamista. Anna suodatti-mien kuivua ennen niiden paikalleen asettamista.
• Asenna ne paikalleen ja pidä kahva nakyvissäulkopuolella.

Rasvasuodattimet

METALLISTEN RASVASUODATTIMIEN PUHDISTUS

Ne voidaan pestä astianpesukoneessa. Ne on pestä vähintään aina 2 kuukauden käytön jälkeen tai useammin, jos niitta käytetäan paljon.

• Irrota suodattimet yksi kerrallaan tukien niitta kadellä samalla kun avaat turvakiinnikkeet (vedä ja kaannä).
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kuivua ennen kuin laitat ne takaisin paikoilleen.
• Asenna ne paikoilleen ja kiinnitä ne turvakiinnikkeillä (veda ja kaannä).

Aktiivihilisuodatin (Kiertoilmaversio)

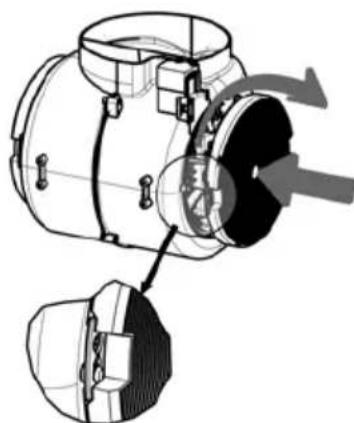

AKTIVIHIILISUODATTIMENVAIHTO

• Aktiivihilisuodatinta ei voi pestä. Se vaihdetaan neljan kuukauden valiajoin tai useimmin, mikäli tuulettimen käytto on erityisen runsasta.
• Poista metalliset rasvasuodattimet.
• Poista keittiöhajufen kyllastämä aktiivihiilisuodatin vetamälä sen hakasista.
• Aseta uusi suodatin paikalleen.
• Aseta metalliset rasvasuodattimet uudelleen paikoilleen.

Valaistus

LAMPPUJENVAIHTAMINEN

Halogenilamput, 28 W

• Irrota metalliset rasvasuodattimet.
• Ruuvaa lamput irti ja vaihda ne uusiin samanlaisiin lamppuihin.
• Laita metalliset rasvasuodattimet paikoilleen.

Valo

LAMPUN VAICTAMINEN

Halogenenilamput, 20 W

• Irrota kaksi ruuvia, jotka pitavat kiinni valon tukea ja poista tuki liesituulettimesta.
• Ota lamppu irdi tuesta.
  Vaihda lamppu uuteen samanlaiseen lamppuun. Varmista, etta koskettimet ovat kunnolla kiinni tuessa.
• Laita tuki paikalleen ja kiinnitä se kahdella ruuvilla.
