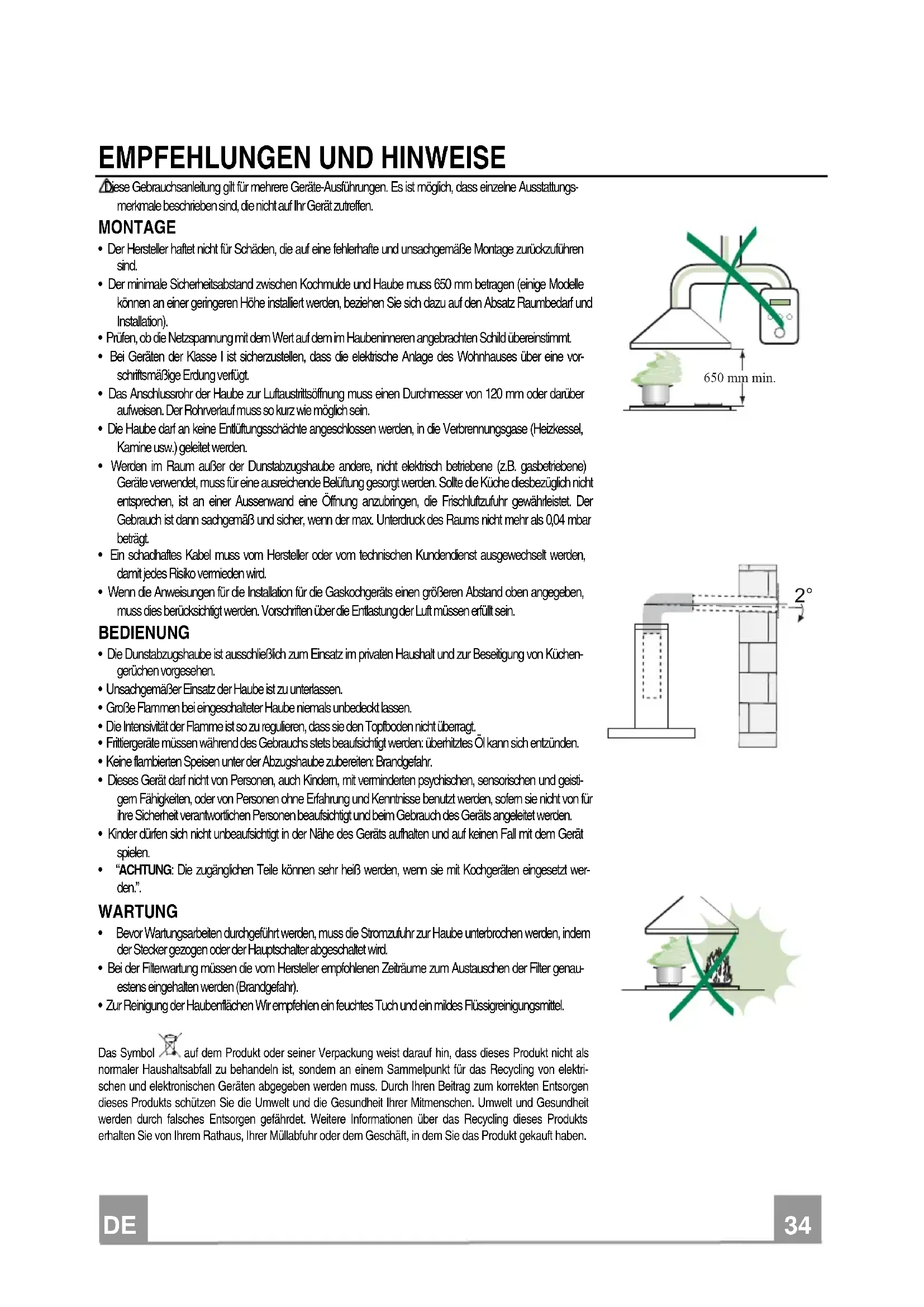

Diese Gebrauchsanleitung gitt fur mehrere Gerate-Ausführungen. Es ist möglich, dass einzelne Ausstattungs-merkmale beschrieben sind, die nicht auf Ihr Gerat zuteffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlherfte und unsachgemäße Montage zurückzuführen sind.

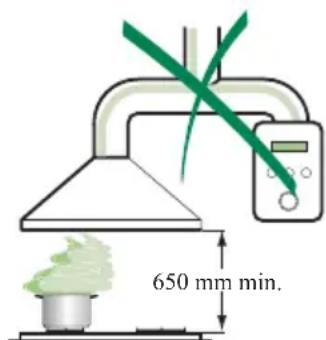

• Der minimale Sicherheitsstand zwischen Kochmulde und Haube muss 650 mm betragen (eine Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild Übereinstimmt.
• Bei Geräten der Klasse I ist Sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
  Die Haube dar an keine Enttufungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesört werden. Soltte die Kühre diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzuführ gewährleistet. Der Gebrauch ist dann sachgemäß und Sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.
• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jegdes Risiko vermieden wird.
• Wenn die Anweisungen für die Installation für die Gaskochgeräts einen größeren Abstand oben angegeben, muss dies berücksichtigt werden. Vorschriften über die Entlastung der Luft müssen erfüllt sein.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchen-genütchen vorgesehen.
• Unsachgemäßrisaksatz der Haube ist zu unterlassen.
• Groß Flammen bei eingeschalteter Haube niemals unbedecktlogen.
• Die Intensität der Flammme ist so zu regulieren, dass sie den Topf Boden nicht übertragt.
  Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzüden.
• Keine flambierten Speisen unter der Abzugshaube zuberereiten: Brandgefahr.
• Dieses Gerät darft nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigem Fähigkeiten, oder von Personen ohne Erfahrung und Kennnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät offen playen.
• "ACHTUNG: Die zugänglichen Teile können sehr hei werden, wenn sie mit Kochgeräten eingesetzt werden."

WARTUNG

• Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufahr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaffelt wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genaustens eingehalten werden (Brandgebung).
• Zur Reinigung der Haubenflächen Wirempfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgendes Produkte schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这点e Produkte erhalten Sie von Ihr Hem Rathaus, Ihr Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gkauft haben.

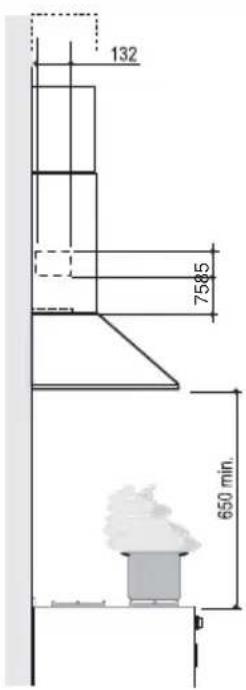

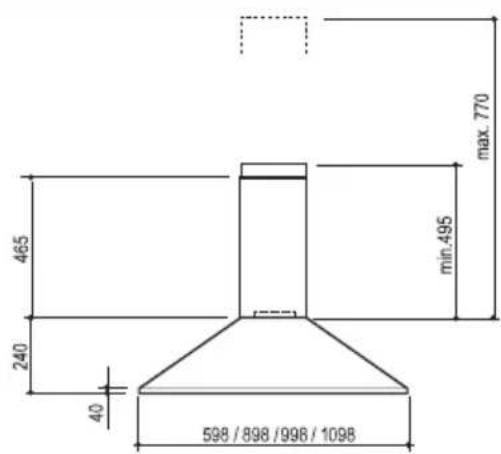

Platzbedarf

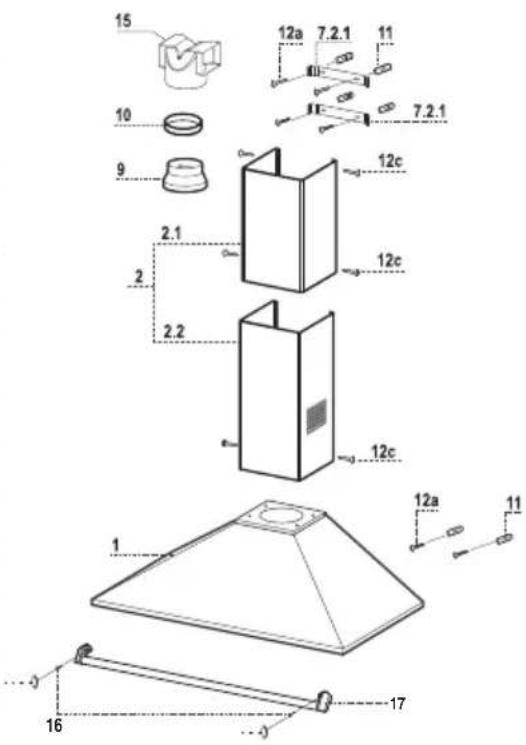

Koponenten

Pos. St. Produktkomponenten

1 1 Haubenkorper mit Schaltern, Beleuchtung, Geblasegruppe, Filtern
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
9 1 Reduzierflansch 150-120 mm
10 1 Anschlussflansch 125 mm
15 1 Luftastritt-Anschlussstück

Pos. St. Montagekomponenten

7.2.1 2 Befestigungsbügel oberer Kaminteil
11 6 Dube
12a 6 Schrauben 4,2× 44,4
12c 6 Schrauben 2,9 x 9.5
16 2 Schrauben M5 x16 ((Fakultativ)
17 1 Reling fur Kuchenutensilien (Fakultativ)
18 2 Kappen für Kuchenutensilienreling (Fakultativ)

St. Dokumentation

1 Bedienungsanleitung

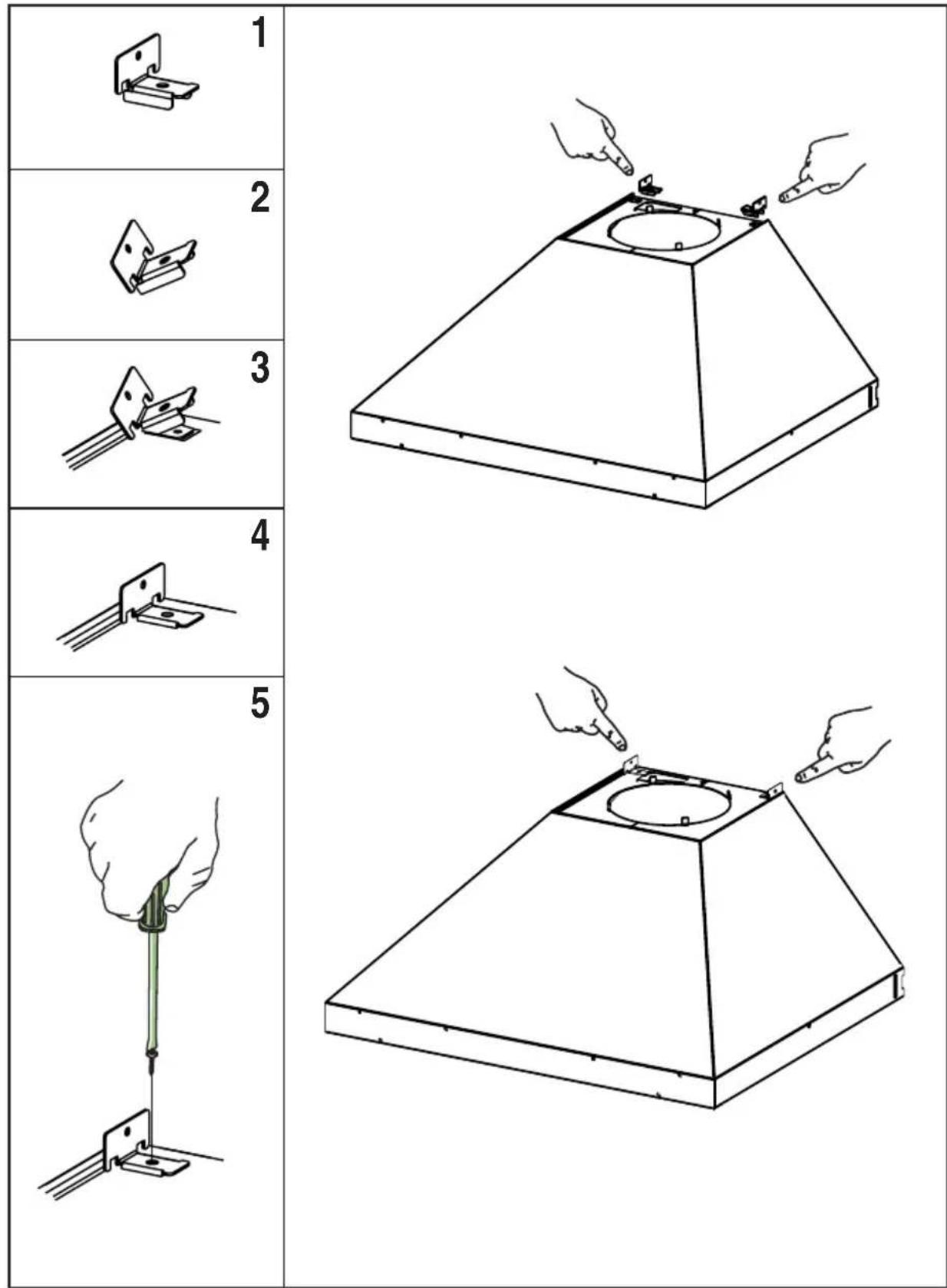

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

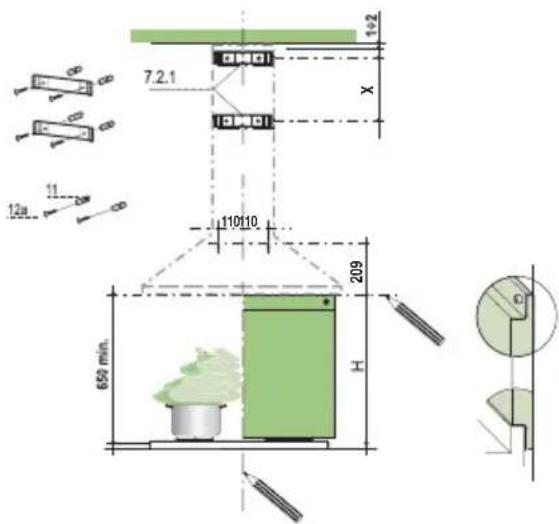

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und darüber in der Mitte des Bereiches, in dem die Haube montiert werden soll:
• eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochmulde bei Montage ohne Rückwandpaneel; mit einem Abstand H (Höhe des sightbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
• Die Mitte der beiden Bügellocher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der Bügellocher an der Wand markieren.
• Wie beschreiben auf der horizontalen Bezugslinie einen Punkt 110mm von der vertikalen Bezugslinie kennzeichnen und 209mm oberhalb der horizontalen Bezugslinie auflagen
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Mit einem Bohrer 8 mm die markierten Punkte bohren.
  Die Dübel 11 in die Bohrungen einflgen.
  Die Bugel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• 2 der mitgelieferten Schrauben 12a (4,2 x 44,4) bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5 - 6mm zu belassen ist.

Das Rückwandpanel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Ober- wie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschritt handelt, muss dieser Vorgang vom Kicheninstallatur bzw. auf jeder Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Kuchenmöbel kennt.

Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:

• Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieren, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist.
  Die Bohrungen an der oberen Kante kennzeichen.
• Mit einem Bohrer 8 mm die markierten Punkte bohren.
  Die Dübel 11 in die Bohrungen eingufen.
  Die Bugel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Falls ein Rückwandpaneel vorhanden ist,这点es mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

Montage des Haubenkörpers

• Den Haubenkowski bei den Schrauben 12a einhängen.
  Die Halteschrauben 12a definitiv festziehen.

Anschlüsse

LUFTAustrITT BEI DER ABSAUGVERSION

Für die Installation als Absaugversion die Haube mittels eines starren oder flexiblen Rohrs mit 150 oder 125mm anschließen, das vom Installateur ausgewählt wird.

• Für den Anschluss an 125 mm ,den Reduzierflansch 9 am Ausgang des Haubenkörpers und den Vergroßerungsring 10a 120-125 mm am Flansch einstecken.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Die eventuellvorhandenenAktivkohlefilterausbauen.

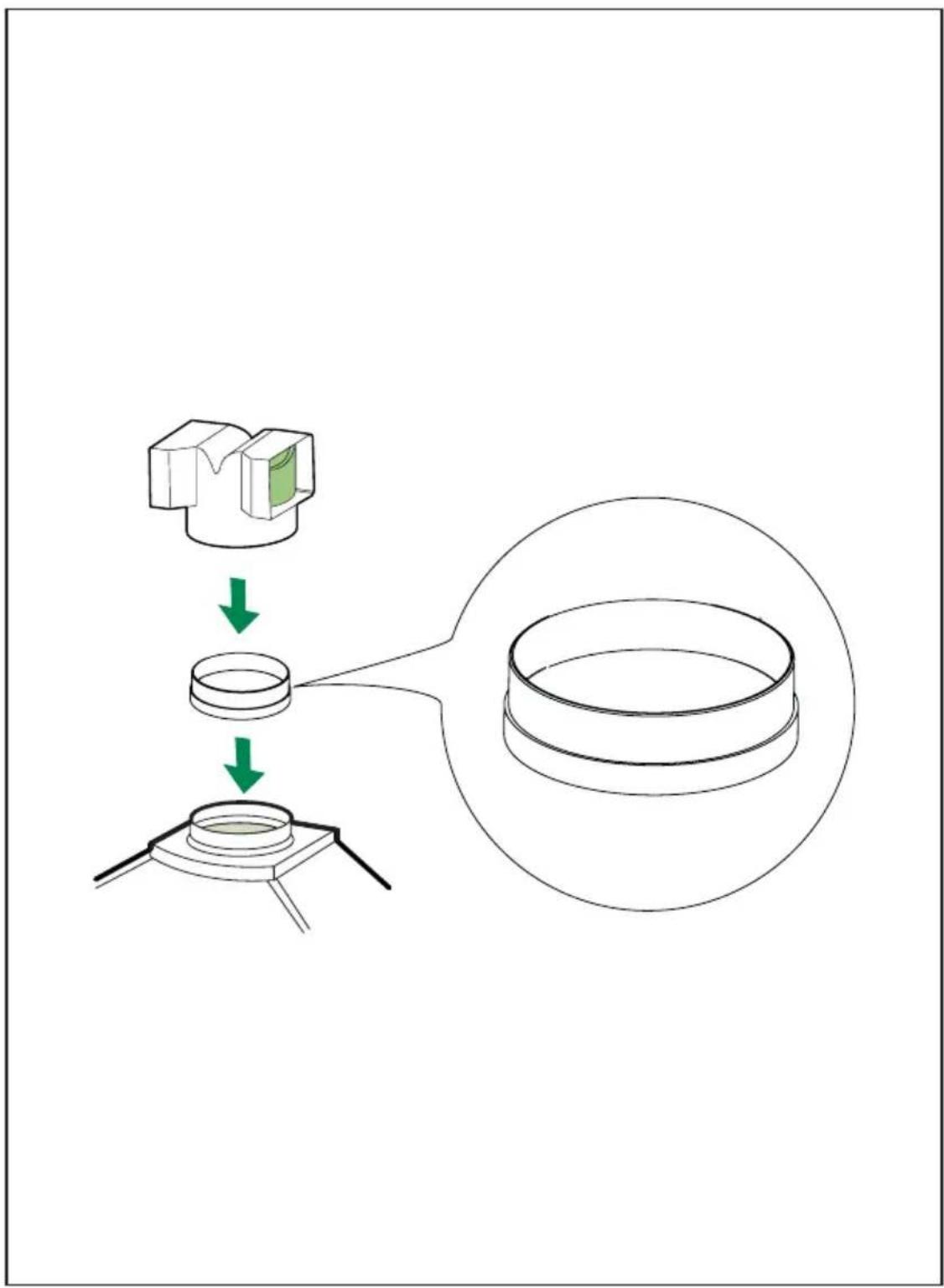

ANSCHLUSS IN UMLUFTVERSION

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindräcken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhänden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschäftet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung") und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

Montage der Reling für Kuchenutensilien

Die Reling an der Vorderseite der Haube positionieren.
Die Reling für Kuchenutensilien mit den Schrauben 16 an der Haube befestigen.
DieKappen18aufsetzen.

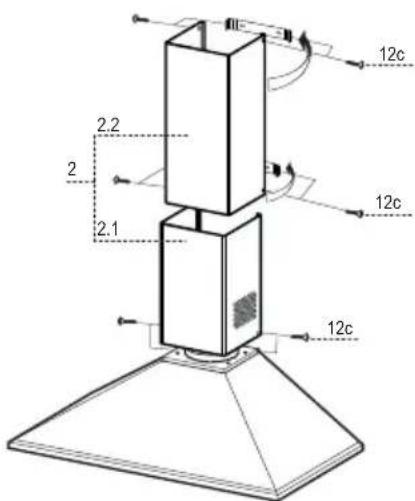

Kaminmontage

Oberer Kaminteil

Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schlieben.
- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren

Unterer Kaminteil

Die beiden seitlichen Schenkel des Kaminteils leicht aseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schlieben.
- Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

L Beleucht Schaltet die Beleuchtung ein und aus

M Motor Schaltet den Geblasemotor ein und aus

V Geschw. Steuert folgende Geschwindigkeitsstufen:

1. gingste Geblasestufe, diese Stufe ist für einen ständigen und besonderleisen Luftautausch bei geringer Kochdunstentwicklung geeignet;

2.mittlere Gebläsestufe, eignet sichaufgrund des gute Verhältnisses zwischen Fordervolumen und Gerauschentwicklung für die meisten Anwendungssituationen;

3.hochste Geblasestufe, eignet sich für starke Kochdunstentwicklung, auch über langere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sightbaren Außenseite befindet.

Fettfilter

METALLFETTFILTER REINIGUNG

Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspulier möglich ist.

• Die Filter nacheinander aushaken, indem sie mit der Hand gestützt und die entsprechenden Sicherheitskugelgriffe betägt werden (ziehen und drehen).
  Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage mit Hilfe der entsprechenden Sicherheitskugelgriffe fixieren (ziehen und drehen).

Geruchsfilter (Umluftversion)

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch früfiger auszutauschen.
  Die Metallfettfilter entfern.
  Den gesattigten Aktivkohle-Filter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
  Die Metallfettfilter wieder montieren.

AUSWECHSELN DER LAMPEN

Halogenlampe 28 W

Die Metallfettfilter entfernen.
Die Lampen ausschrauben und durch gleichwertige ersetzen.
Die Metallfettfilter wieder montieren.

Beleuchting

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaubeziehen.
  Die Lampe aus der Halterung fühmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf auf achten, daß die beiden Steckerstifte vorschrifsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
