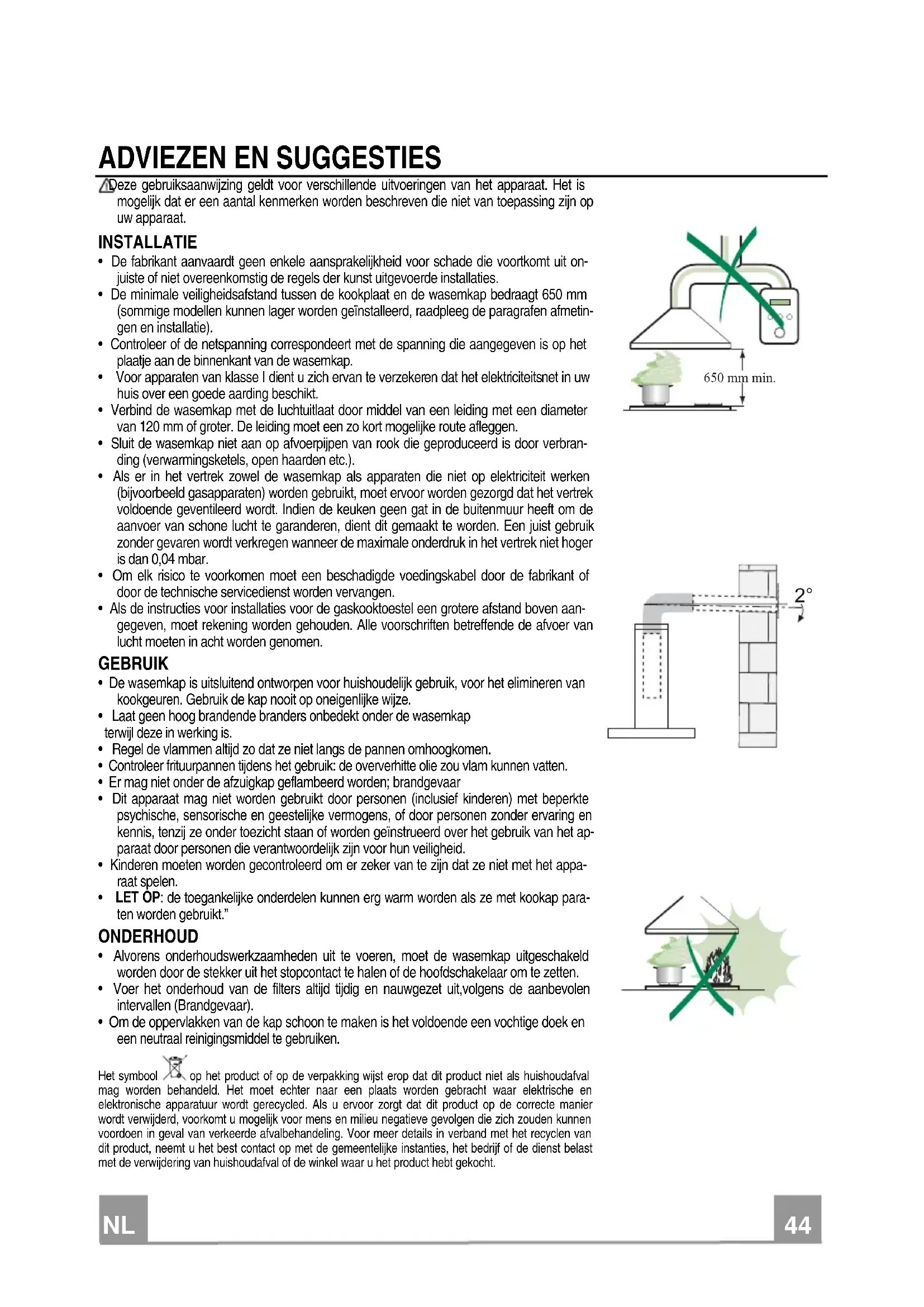

GEBRUIKSAANWIJZING FALHDC90BB FALCON

Deze gelebruksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichd dat er een aantal kenmerken worden beschreiben die nicht van toepassing zich op uw apparaat.

INSTALLATION

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomtuit onjuiste of Niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand zusammen de kookplaat en de wasemkap bedraagt 650~mm (sommige modellen können lager worden geinstalleerd, raadpleeg de paragrafen afmetingen en installmentie).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op het plaatie aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120mm of groter. De leiding moet een zo kort möglichke route afleggen.

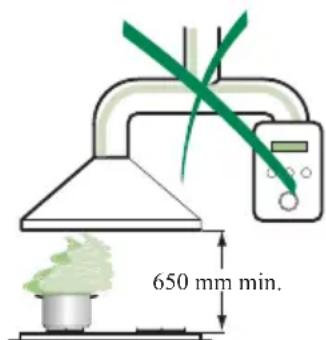

• Sluit de wasemkap Niet aan op afvoepijpen van rook die geprodueerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitieit werkken (bijvoorbeeld gasapparaten) worden gebruikt,要去 voor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keulen geen Gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaaakt te worden. Een juist gebruik zonder bevaren worden verkreten wonneer de maximale onderdruk in het vertrek Niet hoger is dan 0,04 mbar.
• Om elk risico te voorkomen要去en beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden verrangen.
• Als de instructies voor installations voor de gaskooktoestel een grotere afstand boven aangegeven,要去 rekening worden gehonden. Alle voorschriften betreffende de afvoer vanlucht要去 in achevent worden genomen.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl.Deze in werkig is.
  Regel de vlammen altijd zo dat ze Niet langus de pannen omhoogkomen.
• Controller frituurpannen tijdens het gebruik: de oververhitte olie zou vlam+kunnen vatten.
• Er mag nicht onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstruereeord over het gebruik van het apparaat door Personen die verantwoerdelijk zijn voor hun veiligheid.
• Kinderen要去en worden gecontroleerd om er zeker van teল het apparaat spelens.
• LET OP: de toegankelijke onderdelen können erg warm worden als ze met kookap paraten worden gezruikt."

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zieten.
• Voer het onderhoud van de filters altijdijdijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te make n is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbol op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去chter maar een plaat worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als uervoort zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden konnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recylen van dit product, neemt u het best contact op met de gemeentelijk instanties, het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

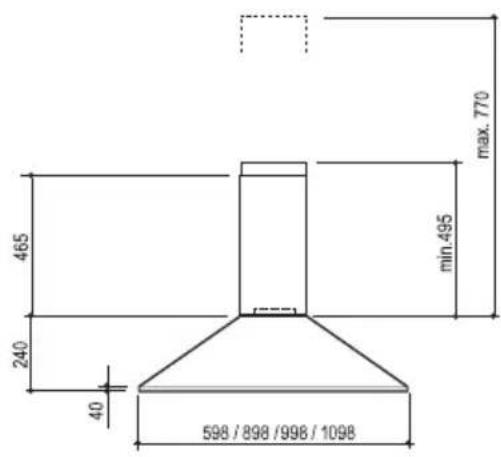

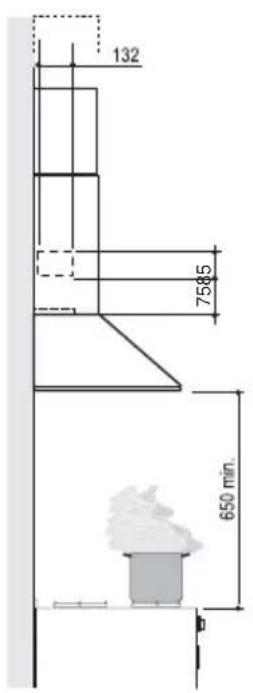

Buitenafmetingen

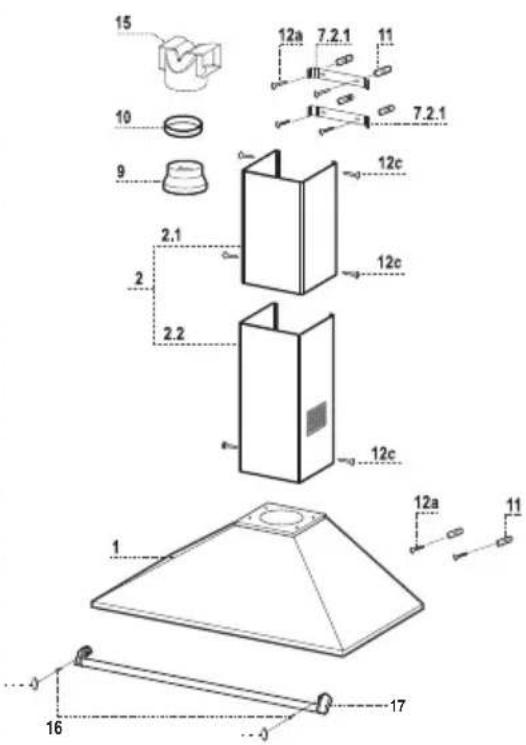

Onderdelen

Ref. Productonderdelen

1	1 Wasemkap compleet met: bedieningen, Licht, ventilator-groep, filters

2 1 Telescopische schouw bestaande UIT:

2.1

1

Bovenstuk

2.2 1 Onderstuk

9 1 Reductieflens Ø 150-120 mm

10 1 Flens 125 mm
Ref. Installatieonderdelen
7.2.1 2 Bevestigingsbeugels bovenstuk van de schouw
11 6 Pluggen
12a 6 Schroeven 4,2 x 44,4

15

1

Verbindingsstuk

luchtuitlaat

12c 6 Schroeven 2,9 x 9,5
16 2 Schroeven M5 x16 (Optie)
17 1 Keukenrail (Optie)
18 2 Doppen voor keukenrail (Optie)

Documentatie
1	Gebruiksaanwijzing

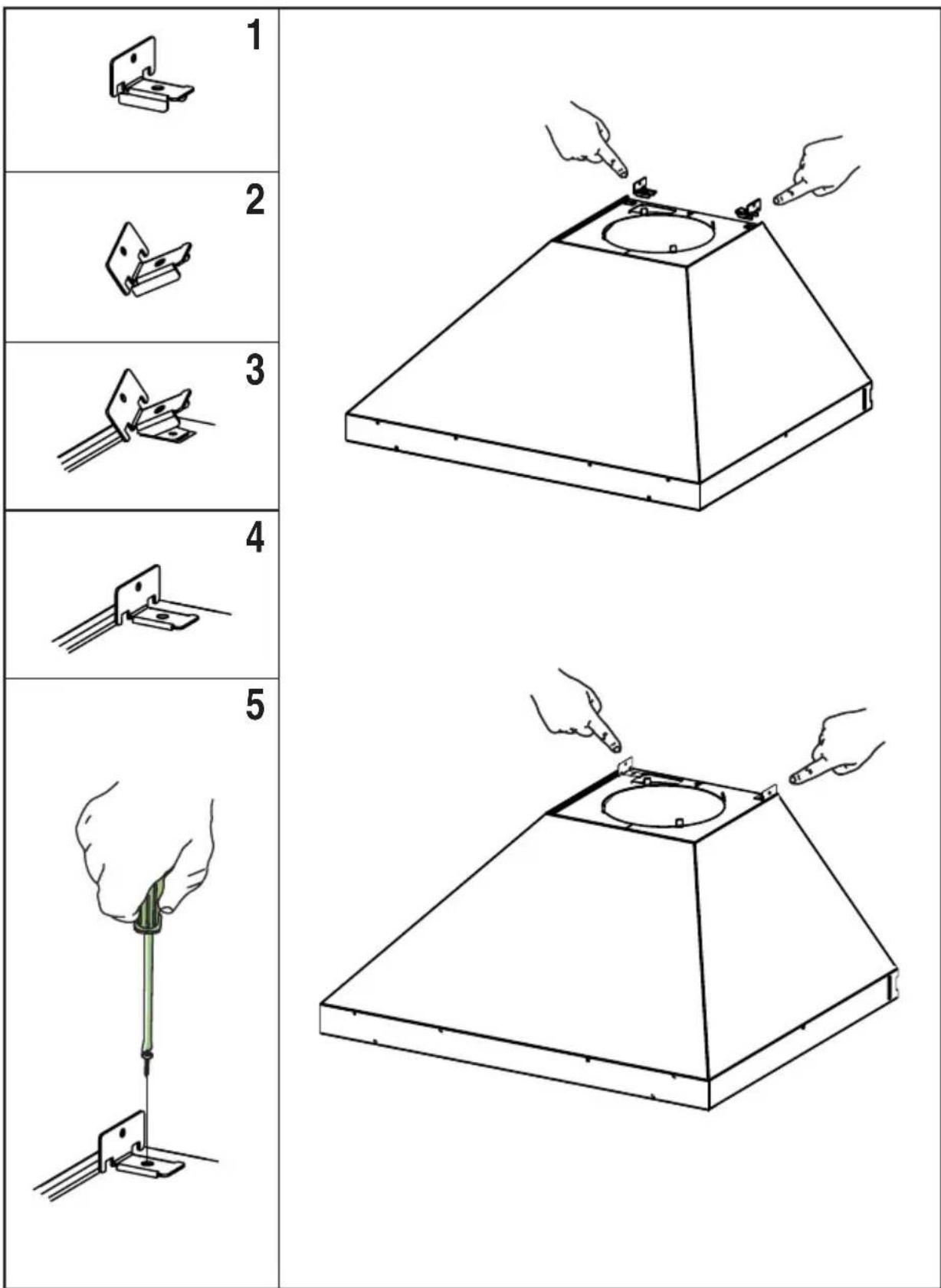

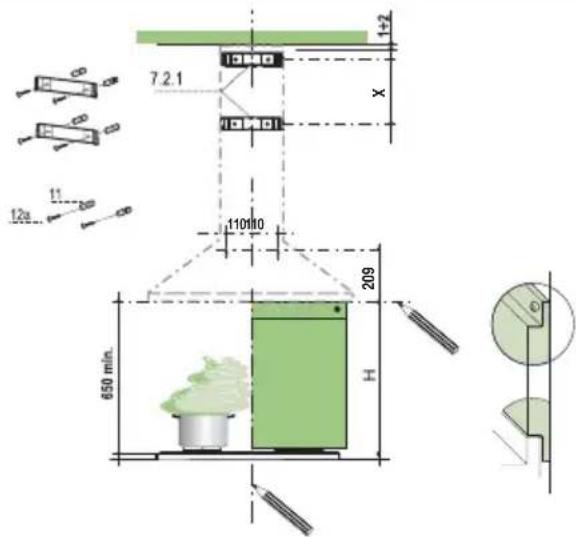

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale hijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wa-semkap wilt installereren;
• een horizontale lijn op: min. 650~mm boven de kookplaat, voor installmentie zonder muurplaat; op hoogte H (hoogte van het zichtbare gedeelte van de muurplaat), voor installmentie met muurplaat
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1 - 2mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen)uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen)uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Teken, zoals aangegeven, een referentiepunt af op 110mm van de verticale referentielijn en op 209mm boven de horizontale referentielijn.
  Herhaal deze handeling aan de andere kant.
• Boor op de afgetekende punten gaten van 8mm
  Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wasemkap en LAST hierbij een ruimte van 5-6 de wand en de kop van de schroef.

De muurplaat要去 gemonteerd worden voordat de wasemkap worden gemonteerd en dient, als men de planta zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de juiste hoogte te worden aangebracht voordat de bases worden gemonteerd. Aangezien het hier een gecompliceerde operatie betreft,要去 denze werkzaamheden worden uitgevoerd door de installmenteur van de keuken, of door vakbewaam personeel dat alle uiteindelijk afmetingen van de meubels kent.

Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

• Plaats de planta op de basis en schuif de onderste klepussen het boenvlak en de wand, en centrer de planta op de verticale referentielijn.
• Teken de middelpunten van de twee gaten van de bovenklep af.
  Boor op de afgetekende punten gaten van 8mm
  Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Bevestig, indien aanwezig, de muurplaat met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

Montage van de Wasemkap

Haak de wasemkap vast aan de schroeven 12a.
- De dragende schroeven 12a definitief aanhalen.

Aansluitingen

LUCHTUITGANG - AANZUIGENDE UITVOERING

Voor de installmentie van de Aanzuigende Uitvoering de Kap aansluten op de uitgaande leiding met behulp van een onbuigzame of buigzame buis van 150 of 125mm ,de keuze wordt overgelaten aan de installateur.

• Voor de aansluiting van 125 mm ,de reductieflens 9 op de uitgang van de behuizing van de kap schuiven en de vergrotingsring 10a 120-125 mm op de flens.
  Maak de buis vast met geschikte slangbeugelstrips. Het benodigde materiaal is nicht bijgeleverd.
• Verwijder eventuale actieve koolstof geurfilters.

LUCHTUITLAAT FILTERVERSIE

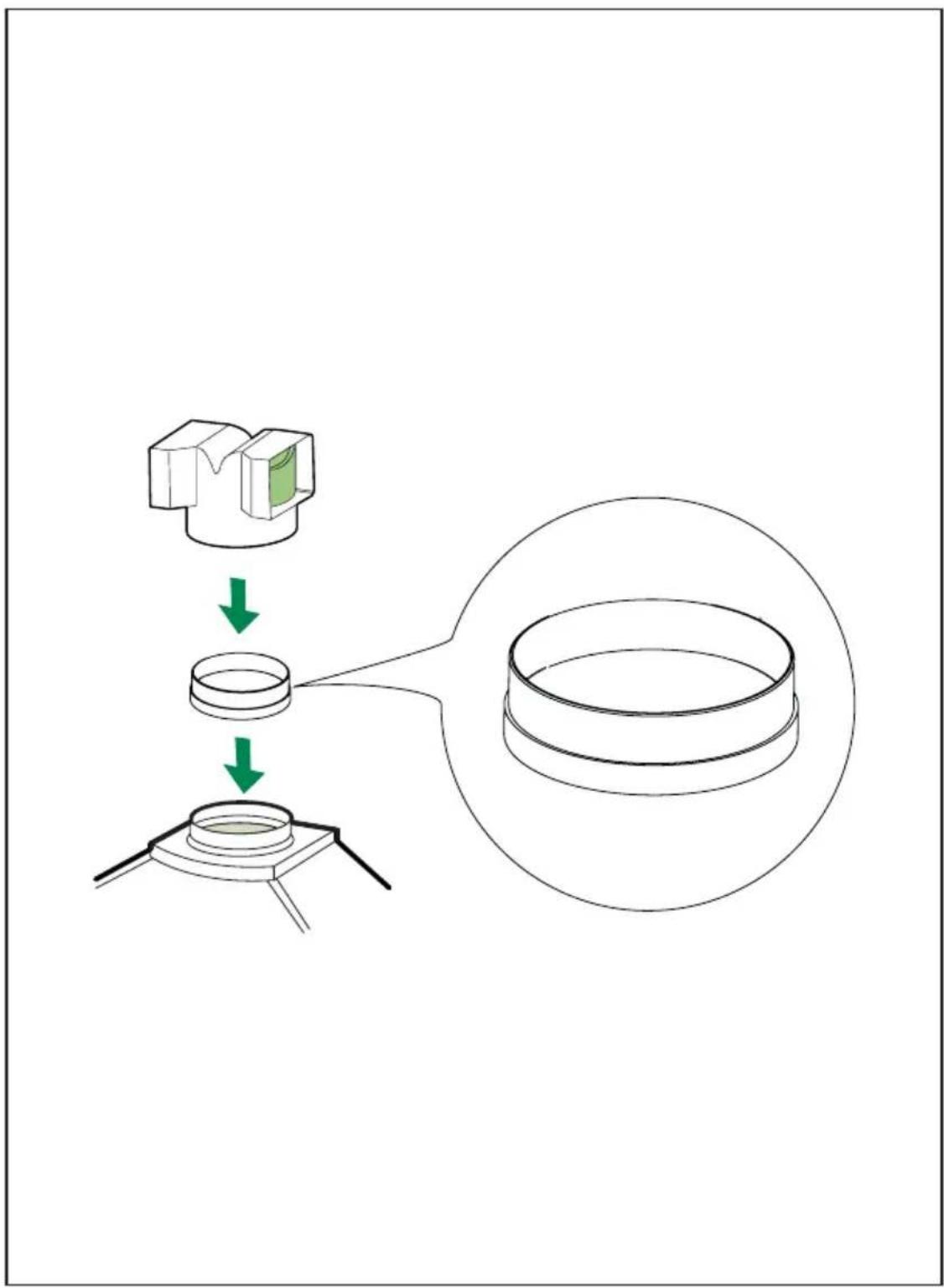

• Druk het luchtuiitlaatverbindingstuk 15 met kracht op de luchtuiitlaat van de wasemkap.
• Verzeker u ervan dat de geurfilters met actieve koolstof geinstalleerd়.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3mm
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

Montage keukenrail

• Zet de keukenrail op de voorkant van de afzuijkap.
• Bevestig de keulenrail met de schroeven 16 aan de afzuigkap.
• Plaats de doppen 18.

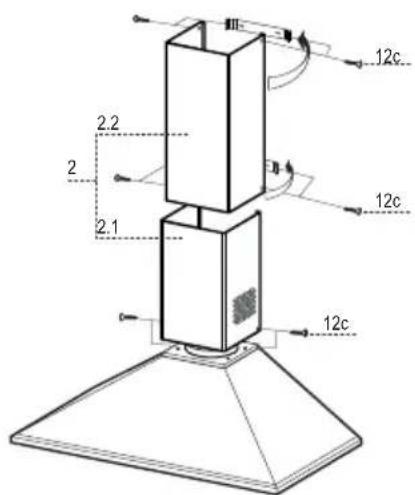

Montage van de schouw

Bovenstuk van de schouw

• De twee lijplaten enigszins openen, ze vasthaken achechter de beugels 7.2.1 en ze weer zo ver mogelijk sluien.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

Onderstuk van de schouw

• De twee lijplaten van de schouw enigszins openen, ze vasthaken:tussen het bovenstuk van de schouw en de wand en ze weezerver mogetijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijegeleverde schroeven 12c.

L Lichten Hiermee schakelt u de verlichting aan en UIT

M Motor Hiermee schakelt u de afzuigmotor aan en uit

V Snelheid Instelling van de werkingsnelheid:

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing,als er weinig kookdampen zich.
   2.Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhoudingussen de hoeveelheid behandelde lucht en het geluidsniveau.
2. Maximumsnelheid, geschikt om de grootste kookdampen gegen te gaan, ook voor langerearend.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters要去en eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en{kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters een voor een door ze maar de achterkant van de groep te duwen en ze tegelijkkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en LAST zedrogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtaar blijft.

Vetfilters

REINIGING VAN DE METALEN VETFILTERS

De filters要去en eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kuren ook in de afwasmachine worden aufgewassen.

• De filters=een voor een verwijderen door ze met een hand te ondersteunen en de veiligheidsknuppen los te make (trekken en draaien).
• Was de filters en vermijd hierbij ze te buigen, en LAST zedrogen alvorens ze terug te plaatsen.
• De filtersteringplaatsen en vastzetten met behulp van de veiligheidsknoppen (trekken en draaien).

Geurfilter (filterversie)

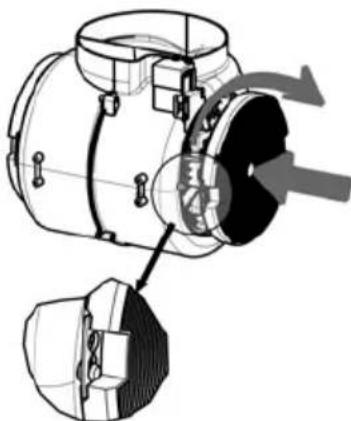

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan nicht gewassen en nicht geregenereerd worden en要去 minstens eens in de 4 maanden worden verrangen, of, bij bijzonder intensief gebruik, zichs nog vaker.
• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te make.
• Monteer het neue filter door het op zichnplaats vast te drukken.
• Plaats de metalen vetfilters terug.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeneanlamp van 28 W.

• Verwijder de metalen vetfilters.
• Schroef de lampen los en verrang ze door neue lampen met verzelfde eigenschappen.
• Plaats de metalen vetfilters terug.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeneenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.
• Trek de lamp uit de houder.
• Vervang de lamp door een neue lamp met bezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de houder door hem te bevestigen met de twee erder verwijderde schroeven.
