MANUALE UTENTE FALHDC90BB FALCON

Libretto di Istruzioni

Instructions Manual

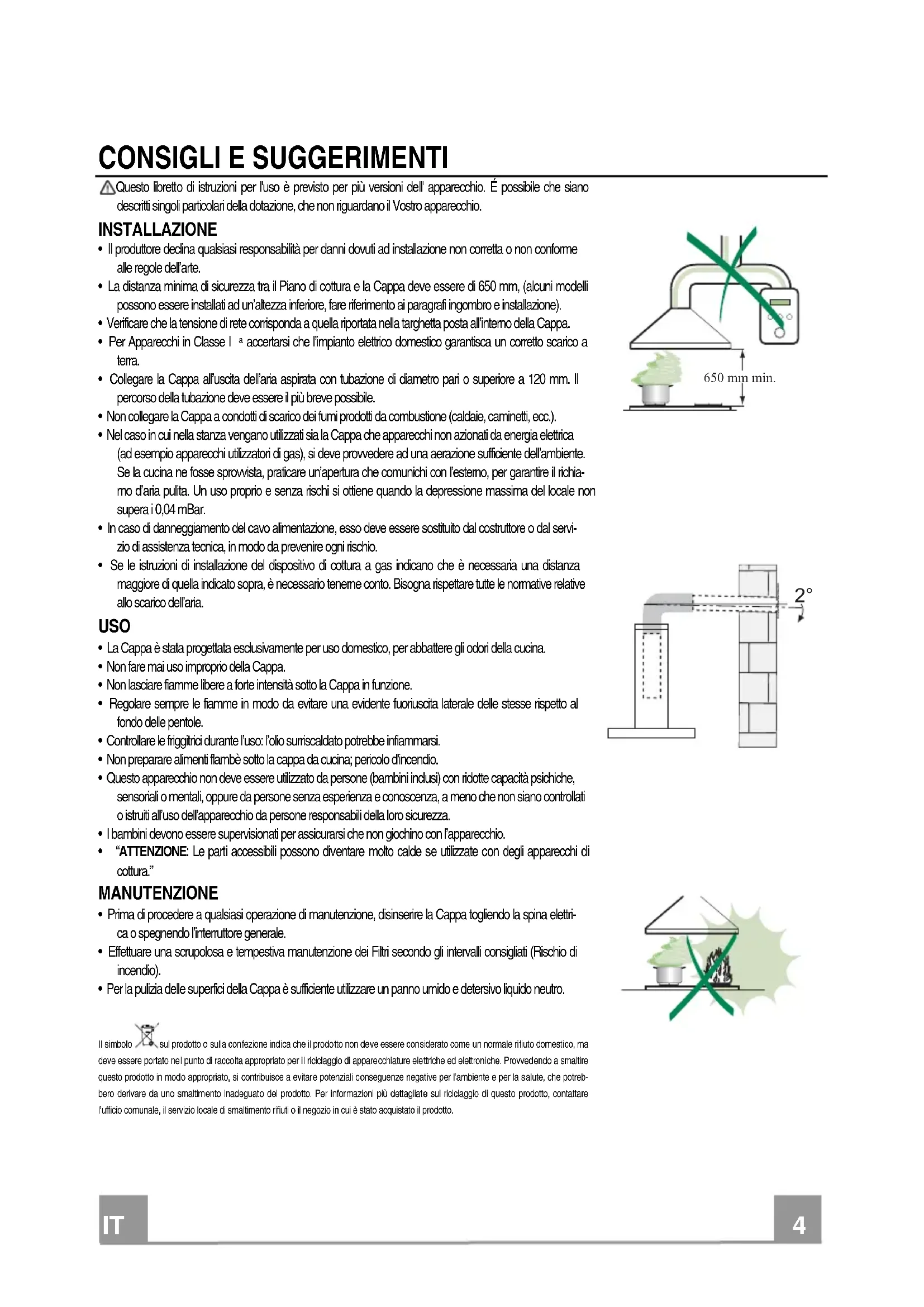

CONSIGLI E SUGGERIMENTI 4
CARATTERISTICHE 5
INSTALLAZIONE 6
USO. 11
MANUTENZIONE 12

INDEX

EN

RECOMMENDATIONS AND SUGGESTIONS 14
CHARACTERISTICS 15
INSTALLATION 16
USE 21
MAINTENANCE 22

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 24
CHARACTERISTIQUES 25
INSTALLATION 26
UTILISATION 31
ENTRETIEN 32

INHALTSVERZEICHNIS

DE

Questo libretto di struzioni per l'uso è previsto per più versioni dell'apparechio. É possible che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsi responsabilità per danni dovuti ad INSTALLazione non corretta o non conforme alle regole dell'arte.

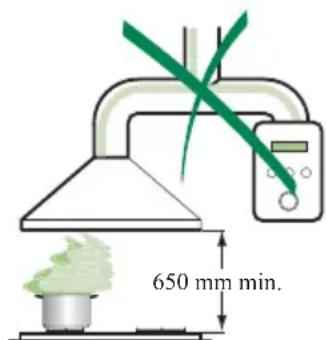

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa delve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombo e INSTALLazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classi I a accertarsi che l'impiano elettrico domestico garantisce un corretto scarico a terra.
• Collegare la Cappa all'uscita dellaria aspirata con tubazione di diametro paro o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
  Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stenza vengano utilizzati si la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve prowedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprowista, praticare un'apertura che comunichi con l'estemo, per garantire il richiamo d'aria pulita. Un uso proprio e重点领域 rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
• In caso di danneggiamento del cavo alimentazione,esso devese essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire agli rischio.
• Se le istruzioni di installatione del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quella indicato sopra, è necessario teneme conte. Bisogna rispetto delle normative relative allo scarico dell'aria.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sulla Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surscaldato potrebbe infiammarsi.
• Non preparare alimenti flambé sostto la cappa da cucina; pericolo d'incendio.
• Questo apparechio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esperienza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparechio da persona responsabili della loro sicurezza.
  I bambini devono essere supervisionati per assicurarsi che non giocchio con l'apparecchio.
• "ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura."

MANUTENZIONE

• Prima di procedere a qualsi asi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il risciclaggio di apparente chiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul risciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

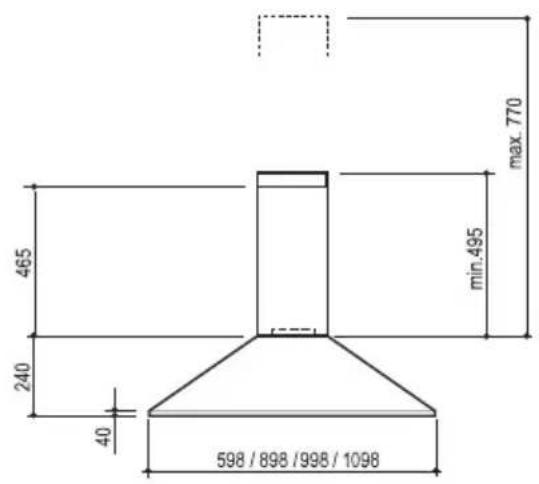

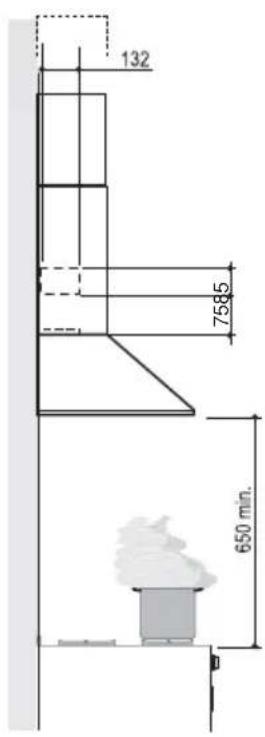

Ingombro

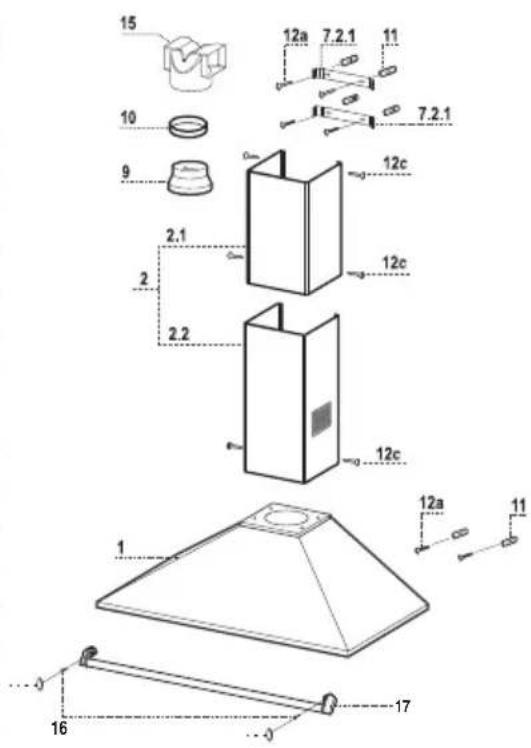

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri, Moto
2 1 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
9 1 Flangia di Riduzione 150-120 mm
10 1 Anello di Maggiorazione 120-125 mm
15 1 Raccordouscita Aria

Rif. Q.tà Componenti di Installazione

7.2.1 2 Staffe Fissaggio Camino Superiore
11 6 Tasselli
12a 6 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5
16 2 Viti M5 x16 (Opzionale)
17 1 Barra Portamestoli (Opzionale)
18 2 Tappi per Portamestoli (Opzionale)

Q.tà Documentazione

1 Libretto Istruzioni

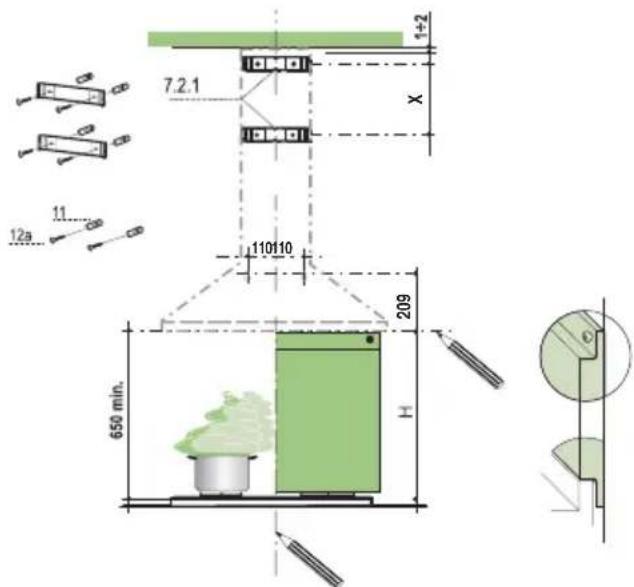

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a: 650~mm min. sobre il Piano di Cottura, per installazione nella Fondale; alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.
  Appoggiare come indicato la Staffa 7.2.1 a 1 - 2mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicate la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Segnare come indicato, un punto di riferimento a 110mm alla linea Verticale di riferimento, e 209mm sulla linea Orizzontale di riferimento.
  Ripeterequesta operazione dallaparte opposa.
• Forare 8mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizingando le Viti 12a (4,2 x 44,4) in dotazione.
• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando uno spazio di 5 - 6mm fra la parete e la testa della vite.

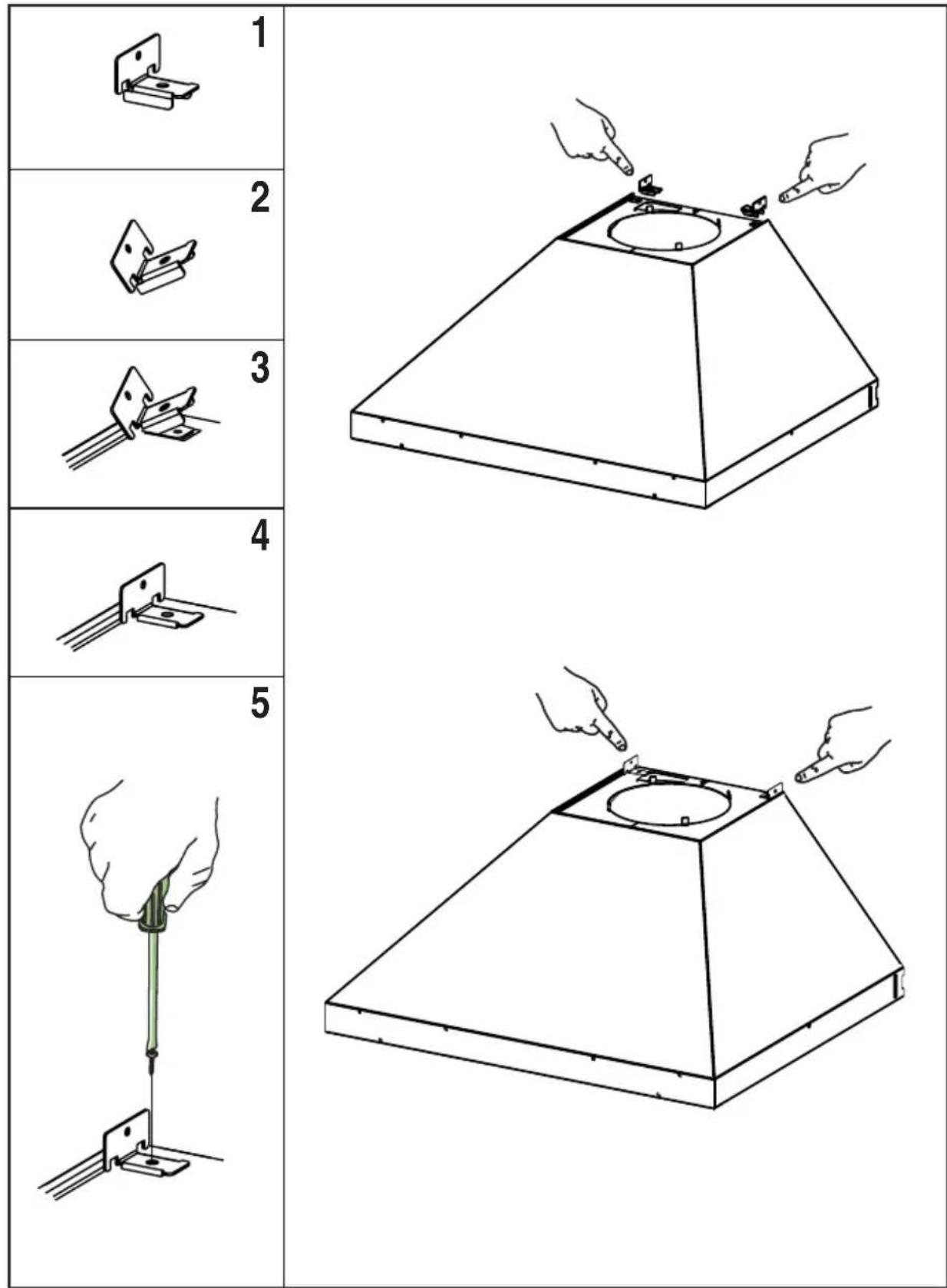

FONDALE (OPZIONALE)

Il fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sua superioremente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle basi. Essendo esta operazione complessa va effettuata solamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

Limitandosi al solo fissaggio superiore, procedere come segue:

• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la parete, centrando lso sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
  Forare 8mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizing the Viti 12a (4,2 x 44,4) in dotazione.
• Se presente, fissare il Fondale, utilizzato le Viti 12a (4,2 x 44,4) in dotazione.

Montaggio Corpo Cappa

• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivement le Viti 12a di supporto.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibili di 150 o 125mm , la cui scelta è lasciata all'installatore.

• Per collegamento 125mm , inseire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa e l'anello di maggiorazione 10a 120 - 125mm sulla Flangia.
• Fissare il tubo con adeguate fascette stringitubo. Il materiaile occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

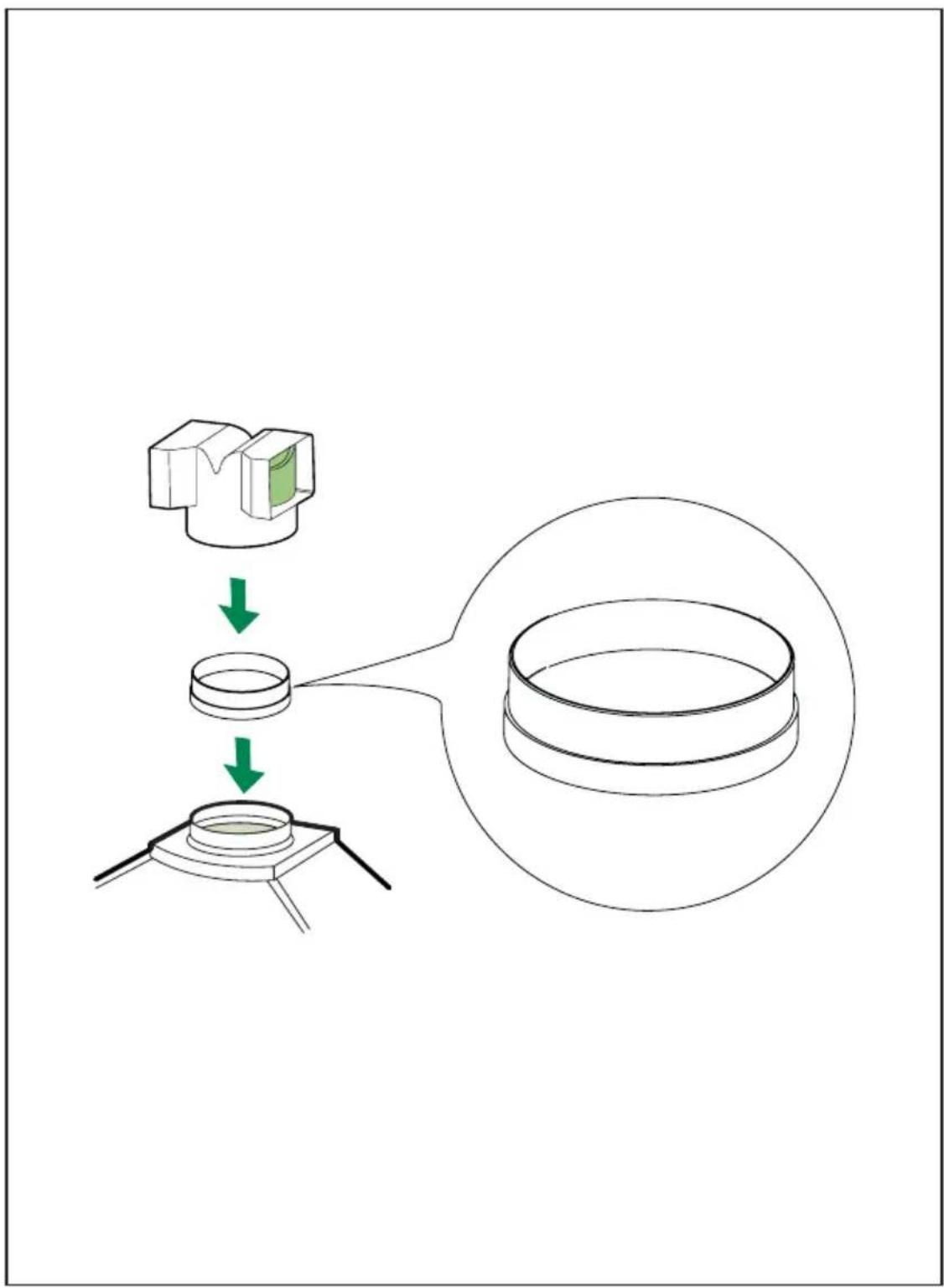

USCITA ARIA VERSIONE FILTRANTE

Applicare a pressione il Raccordo Uscita Aria 15 sull'Uscita del Corpo Cappa.
- Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

Montaggio Barra Portamestoli

• Posizione are la barra Portamestoli sulla parte anteriore della cappa.
• Fissare con le Viti 16 la barra Portamestoli alla cappa.
• Inserire i tappi 18.

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle die-tro le Staffe 7.2.1 er chiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.

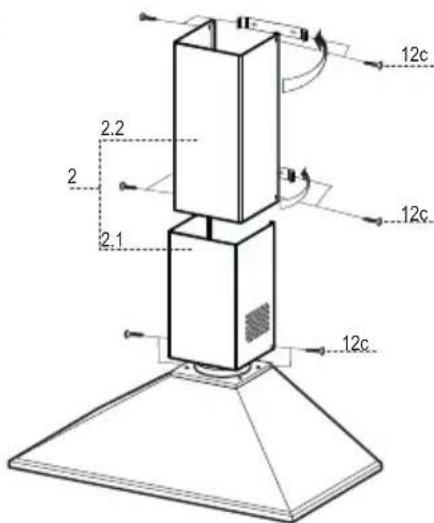

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2.9 x 9.5) in dotazione.

L Luci Accende e spegne l'Impianto di Illuminazione.
M Motore Accende e spegne il motore Aspirazione.
V Velocità Determinina la velocità di esercizio:
1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPTANTI

• Sono lavabilianche inlavastoviglie,e necessitano diessere lavatiogni2mesiciradiutilizzatoopiu Frequentemente,per unuso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI

Sono lavabili in lavastoviglie, almeno agli 2 mesi circa di utilizzo o più frequentlymente, per un uso particularmente intenso.

• Sganciare i Filtri uno alla volta, sostendoli con una mano e.agendo sugli appositi pomelli di sicurezza (tirare e ruotare).
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli fissandoli con gli apposti pomelli di sicurezza (tirare e ruotare).

Filtro antidore (Versione Filtrante)

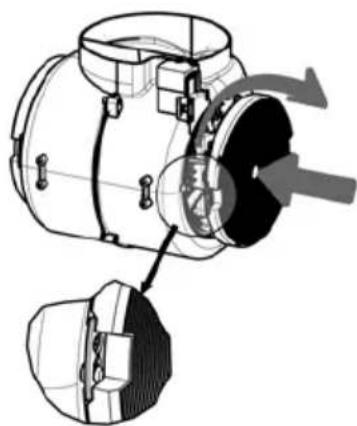

SOSTITUZIONE Filtro ANTIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito almeno agli 4 mesi o più frequentlymente, per un uso particularamente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antidore al Carbone attivo satura, agendo sugli apposti agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
  Rimontare i Filtri antigrasso metallici.

Illuminazione

SOSTITUZIONELAMPADE

Lampade alogene da 28 W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
  Rimontare i Filtri antigrasso metallici.

Illuminazione

SOSTITUZIONELAMPADE

Lampade alogene da 20 W.

• Togliere le due viti che fissano il Supporto illuminazione e sfilario alla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inseire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandola con le due Viti precedenze tolte.
