MANUAL DE UTILIZADOR FALHDC90BB FALCON

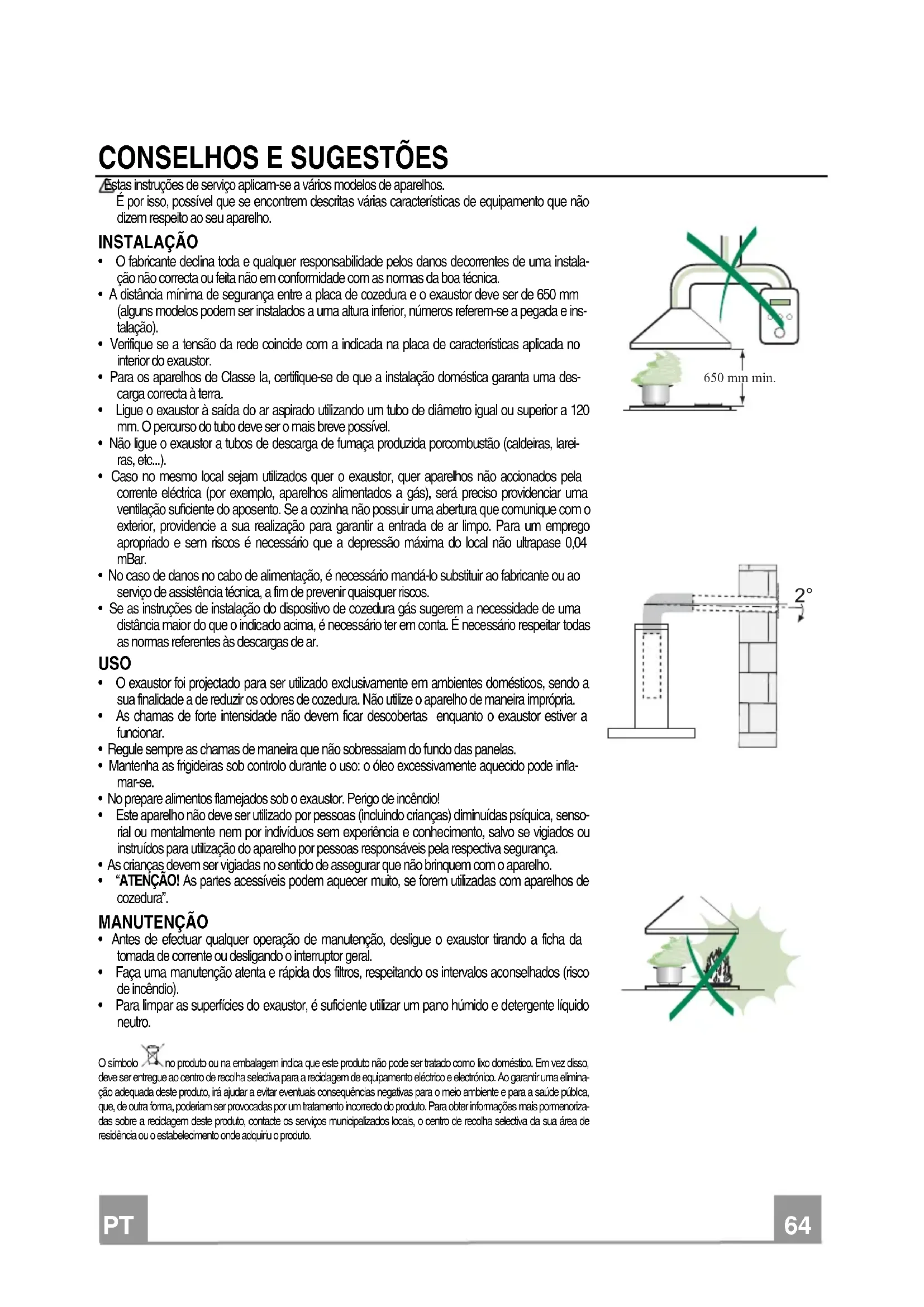

Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho. INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instala- ção não correcta ou feita não em conformidade com as normas da boa técnica.

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm (alguns modelos podem ser instalados a uma altura inferior, números referem-se a pegada e ins- talação).

• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.

• Para os aparelhos de Classe Ia, certifique-se de que a instalação doméstica garanta uma des- carga correcta à terra.

• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.

• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, larei- ras, etc...).

• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo. Para um emprego apropriado e sem riscos é necessário que a depressão máxima do local não ultrapase 0,04 mBar.

• No caso de danos no cabo de alimentação, é necessário mandá-lo substituir ao fabricante ou ao serviço de assistência técnica, a fim de prevenir quaisquer riscos.

• Se as instruções de instalação do dispositivo de cozedura gás sugerem a necessidade de uma distância maior do que o indicado acima, é necessário ter em conta. É necessário respeitar todas as normas referentes às descargas de ar. USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.

• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.

• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.

• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode infla- mar-se.

• No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!

• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, senso- rial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.

• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.

• “ATENÇÃO! As partes acessíveis podem aquecer muito, se forem utilizadas com aparelhos de cozedura”. MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.

• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incêndio).

• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro. O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma elimina- ção adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenoriza- das sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

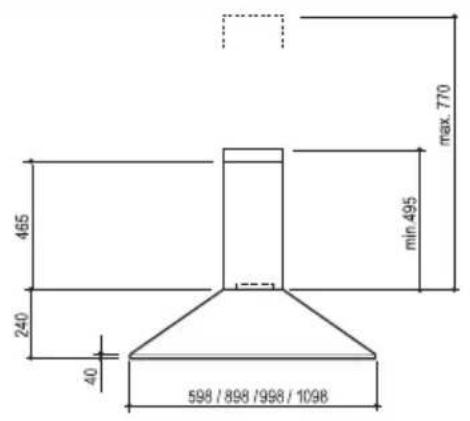

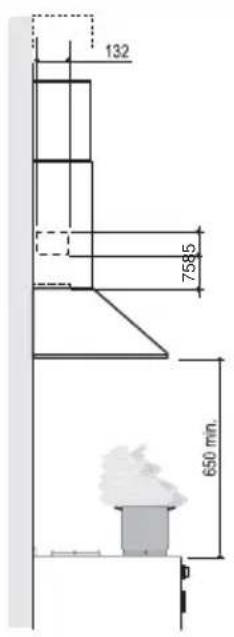

CARACTERÍSTICAS Dimensões

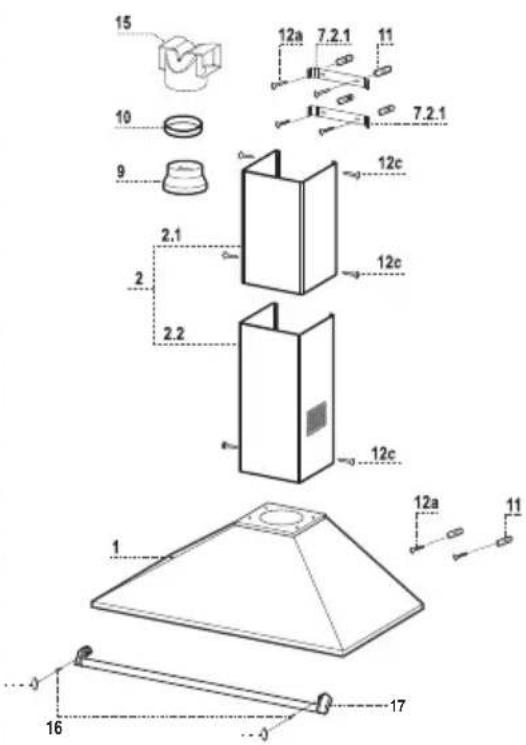

Componentes Ref. Qtd Componentes do produto 1 1 Corpo do exaustor equipado com: Comandos, ilumina- ção, grupo do ventilador e filtros 2 1 Chaminé telescópica formada por:

9 1 Flange de redução ø 150-120 mm 10 1 Adaptar anel ø 120-125 mm 15 1 Conexão da saída de ar Ref. Qtd Componentes de instalação

7.2.1 2 Suportes de fixação da chaminé superior

11 6 Buchas 12a 6 Parafusos 4,2 x 44,4 12c 6 Parafusos 2,9 x 9,5 16 2 Parafusos M5 x 16 (Opcional) 17 1 Barra para utensílios de cozinha (Opcional) 18 2 Tampas para suporte de utensílios de cozinha (Opcio- nal) Qtd Documentação 1 Manual de Instruções

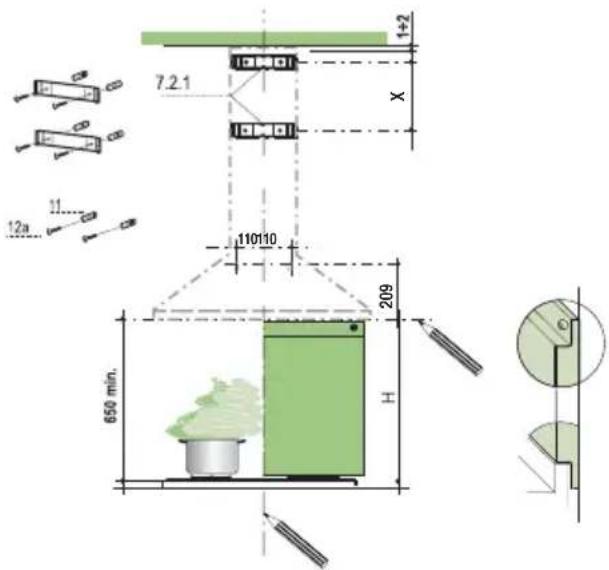

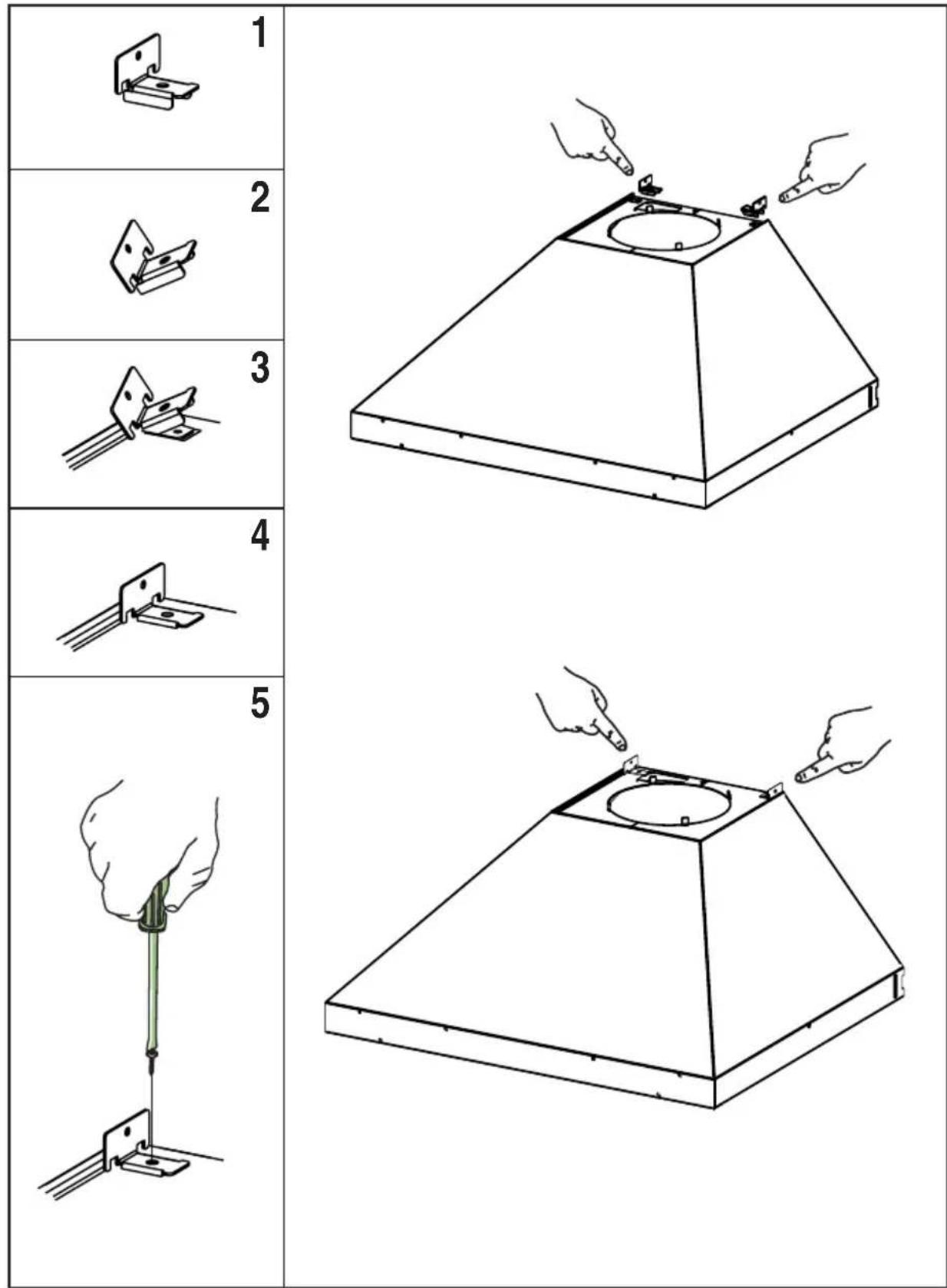

INSTALAÇÃO Perfuração da parede e fixação dos suportes

• Uma linha vertical até ao teto ou ao limite superior, a meio da zona prevista para montagem do exaustor;
• uma linha horizontal a: pelo menos, 650 mm acima da placa de cozedura, para instalação sem fundo; à altura H (H=altura da parte à vista do fundo), para instalação com fundo.
• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical. • Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o centro deste (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Marque um ponto de referência como indicado, a 110 mm de distância da linha de referência vertical e 209 mm acima da linha de referência horizontal. • Repita a operação do lado oposto. • Com uma broca de Ø 8 mm, fure os pontos marcados. • Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4 ) incluídos nos acessórios.

• Aperte dois dos parafusos12a (4,2 x 44,4) fornecidos com o aparelho nos orifícios de fixação do corpo do exaustor, deixando 5-6 mm de espaço entre a parede e a cabeça do parafuso. FUNDO (OPCIONAL) O fundo deve ser montado antes do corpo do exaustor e, se o utilizador desejar fixá-lo contra a parede superior e inferiormente, será necessário montá-lo à altura correta, antes da montagem das bases. Sendo esta uma operação complexa, deve ser feita, exclusivamente, pelo instalador da cozinha ou por pessoal competente que saiba todas as dimensões finais dos móveis. Limitando-se apenas à fixação superior, proceda conforme indicado abaixo:
• Apoie o fundo sobre a base, introduzindo a chapa inferior entre a superfície superior e a parede, tendo o cuidado de o centrar sobre a linha de referência vertical. • Marque os centros dos dois furos da chapa superior. • Com uma broca de Ø 8 mm, fure os pontos marcados. • Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4 ) incluídos nos acessórios.

• Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) fornecidos de série.PT

Montagem do corpo do extractor

• Pendure o corpo do extractor nos dois parafusos 12a.

Ligações SAÍDA DE AR NA VERSÃO ASPIRANTE Para instalação na versão aspirante, ligue o exaustor ao tubo de saída, utilizando um tubo rígido ou flexível de ø150 ou 125 mm, cuja escolha deixamos ao critério do instalador.

• Para a ligação do ø125 mm, aplique a flange de redução 9 na saída do corpo do exaustor e o anel de aumento ø120-125 mm na flange.

• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário para esta operação não é fornecido com o aparelho.

• Tire os filtros anti-odor de carvão activo, se disponíveis.

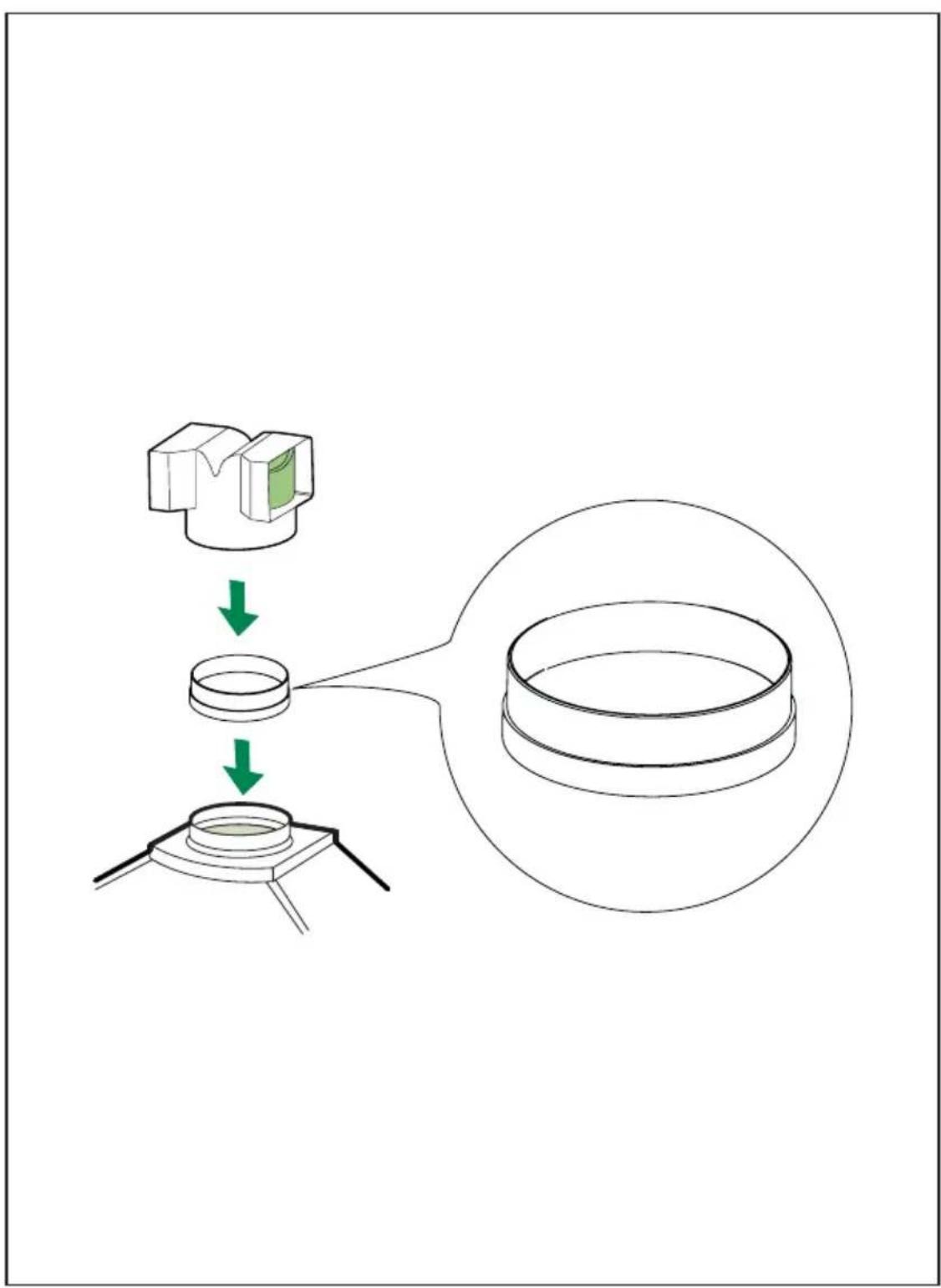

• Aplique a conexão de saída de ar 15 à pressão sobre a saída da estrutura do exaustor.

• Assegure-se de que o filtro anti cheiros, de carvão activo, se encontra presente.

• Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.

• Retire os filtros contra gordura (ver parágrafo da Manuten- ção) certificando-se de que o conector do cabo de alimenta- ção está correctamente instalado na tomada existente do lado do ventilador.

Montagem da barra para utensílios de cozinha

• Coloque a barra para utensílios de cozinha na parte da frente do exaustor.

• Fixe a barra para utensílios de cozinha ao exaustor, utilizando os parafusos 16.

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.

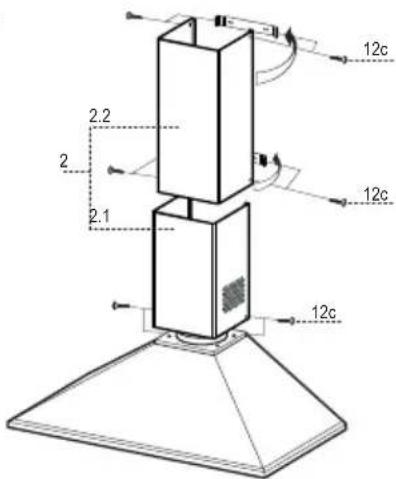

• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho. Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.

• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

L Luzes Liga e desliga a Iluminação M Motor Liga e desliga o motor de exaustão V Velocidade Determina a velocidade de funcionamento:

1. Velocidade mínima, indicada para uma troca contínua do ar muito silen-

ciosa, se os vapores de cozedura forem poucos.

2. Velocidade média, indicada para a maior parte das condições de uso vista

a excelente relação entre o débito do ar tratado e o nível de ruído.

3. Velocidade máxima, indicada para enfrentar as máximas emissões de va-

pores de cozedura, mesmo durante períodos prolongados.PT

• Os filtros deverão ser limpos de 2 em 2 meses de funciona- mento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça.

• Retire os filtros, um de cada vez, empurrando-os para trás e puxando-os ao mesmo tempo.

• Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos.

• Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior.

Podem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita de 2 em 2 meses de utilização, aproximadamente; com maior frequência se o aparelho for utilizado com muita intensidade.

• Retirar um filtro de cada vez, puxar e girar o punho no sen- tido contrário ao dos ponteiros do relógio.

• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.

• Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

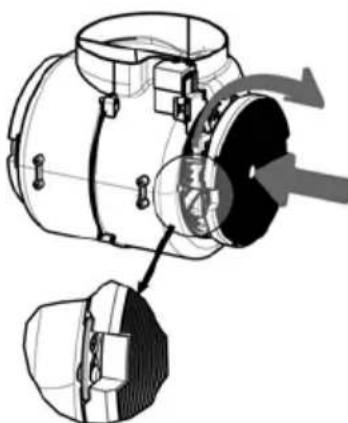

Filtro de carvão activado (Versão com recirculação) SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO

• O filtro não é lavável e não pode ser regenerado e deverá ser substituído aproximadamente de 4 em 4 meses, ou mais frequentemente em casos de grande utilização.

• Retire os filtros metálicos contra gordura.

• Retire o filtro de carvão activado que está saturado soltan- do os ganchos de fixação.

• Instale o novo filtro encaixando-o no respectivo lugar.

• Instale novamente os filtros metálicos contra gordura.PT

• Tire os filtros metálicos antigordura ou abra a grade porta- filtros.

• Desatarraxe as lâmpadas e substitua-as por novas de caracterís- ticas iguais.

• Reinstale os filtros metálicos antigordura ou feche a grade por- ta-filtros. Iluminação

• Tire os 2 parafusos que fixam o suporte de iluminação e ex- traia-o do exaustor.

• Extraia a lâmpada do suporte.

• Substitua-a por uma nova de características iguais lembrando- se de introduzir correctamente os dois pinos na sede do supor- te.

• Reinstale o suporte fixando-o com os dois parafusos tirados na operação anterior.FI
