MANUAL DE UTILIZADOR LEIHDC110SL FALCON
Manual de Instruções
Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as caraterísticas de funcionamento e de segurança do aparelho. A ligação dos cabos deve ser realizada por um técnico competente.
- O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
- A distância mínima de segurança entre a placa de coz edura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
- Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.
- Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.
- Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
- Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
- Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
- Devem ser respeitadas todas as disposições da legisl ação em matéria de evacuação de ar.
- Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).PT
- Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
- O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.
- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
- Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
- Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais. ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.
- Utilize apenas parafusos e quinquilharia apropriada para o exaustor. ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.
- Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa….).
- Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.
- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.
- Vigie as crianças, certificando-se de que não brinqu em com o aparelho.PT
- O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas. As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.
- Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
- Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).
- O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto. “No caso de substituição por lâmpadas halógenas, utilize unicamente lâmpadas halógenas de tungsténio autoprotegidas ou lâmpadas de halogenetos metálicos autoprotegidas.”PT

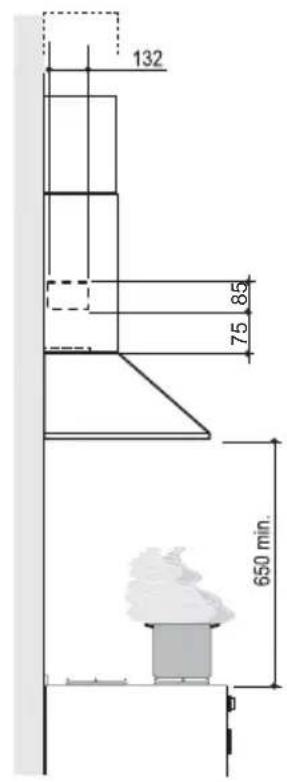

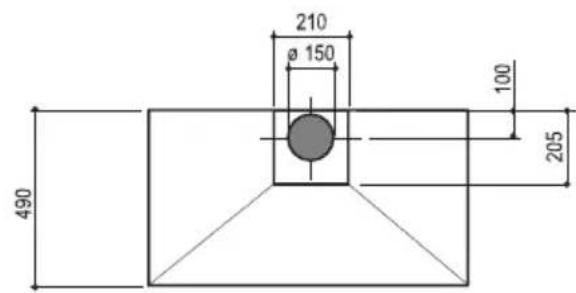

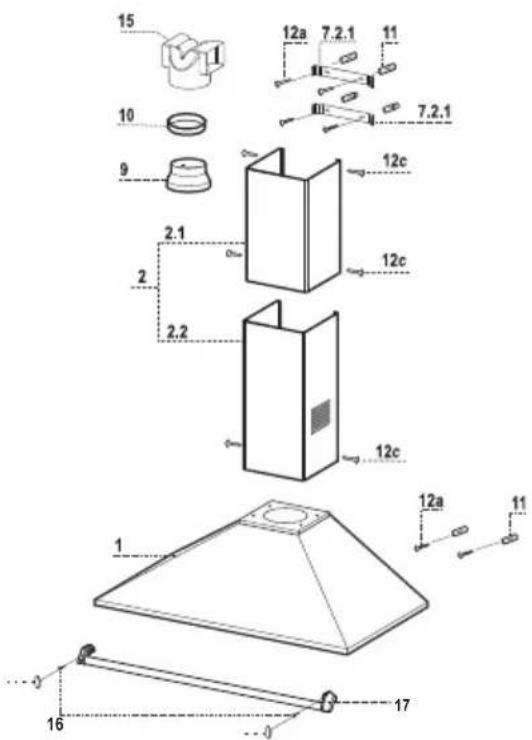

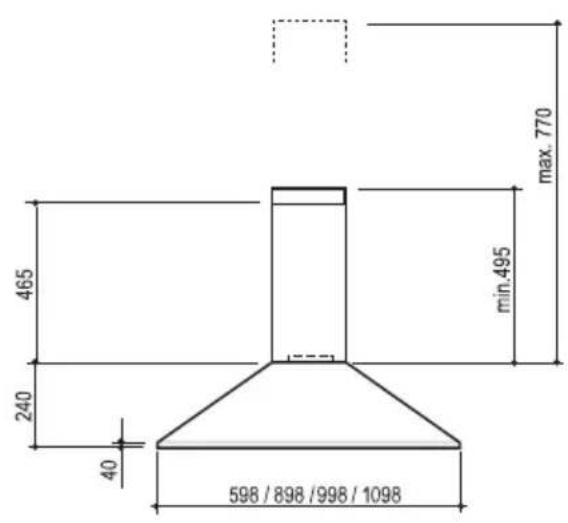

CARACTERÍSTICAS Dimensões Componentes Ref. Qtd Componentes do produto 1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros 2 1 Chaminé telescópica formada por:
9 1 Flange de redução ø 150-120 mm 10 1 Adaptar anel ø 120-125 mm 15 1 Conexão da saída de ar Ref. Qtd Componentes de instalação
7.2.1 2 Suportes de fixação da chaminé superior
11 6 Buchas 12a 6 Parafusos 4,2 x 44,4 12c 6 Parafusos 2,9 x 9,5 16 2 Parafusos M5 x 16 (Opcional) 17 1 Barra para utensílios de cozinha (Opcional) 18 2 Tampas para suporte de utensílios de cozinha (Opcional) Qtd Documentação 1 Manual de Instruções

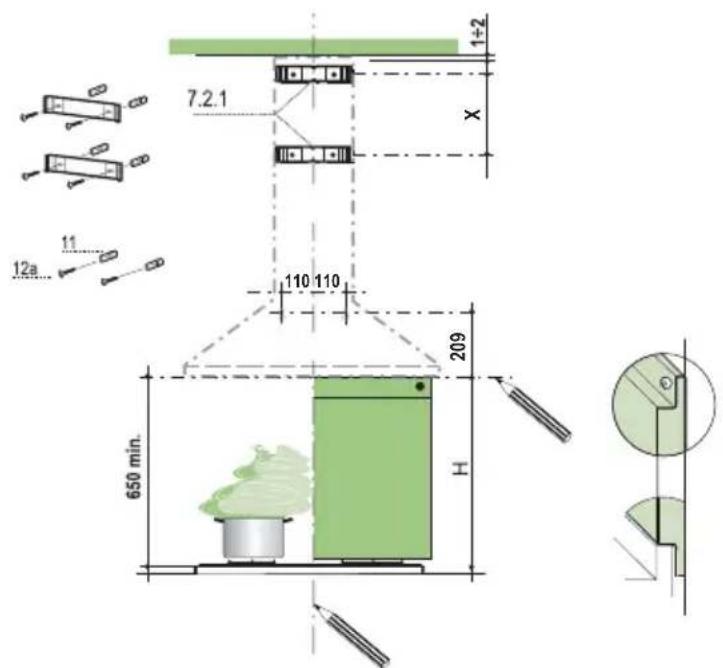

INSTALAÇÃO Perfuração da parede e fixação dos suportes
110 110Marque na parede:
- Uma linha vertical até ao teto ou ao limite superior, a meio da zona prevista para montagem do exaustor; • uma linha horizontal a: pelo menos, 650 mm acima da placa de cozedura, para instalação sem fundo; à altura H (H=altura da parte à vista do fundo), para instalação com fundo.
- Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical. • Marque os centros dos furos do suporte.
- Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o centro deste (entalhes) sobre a linha de referência vertical. • Marque os centros dos furos do suporte. • Marque um ponto de referência como indicado, a 110 mm de distância da linha de referência vertical e 209 mm acima da linha de referência horizontal. • Repita a operação do lado oposto. • Com uma broca de Ø 8 mm, fure os pontos marcados. • Introduza as buchas 11 nos furos. • Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4 ) incluídos nos acessórios.

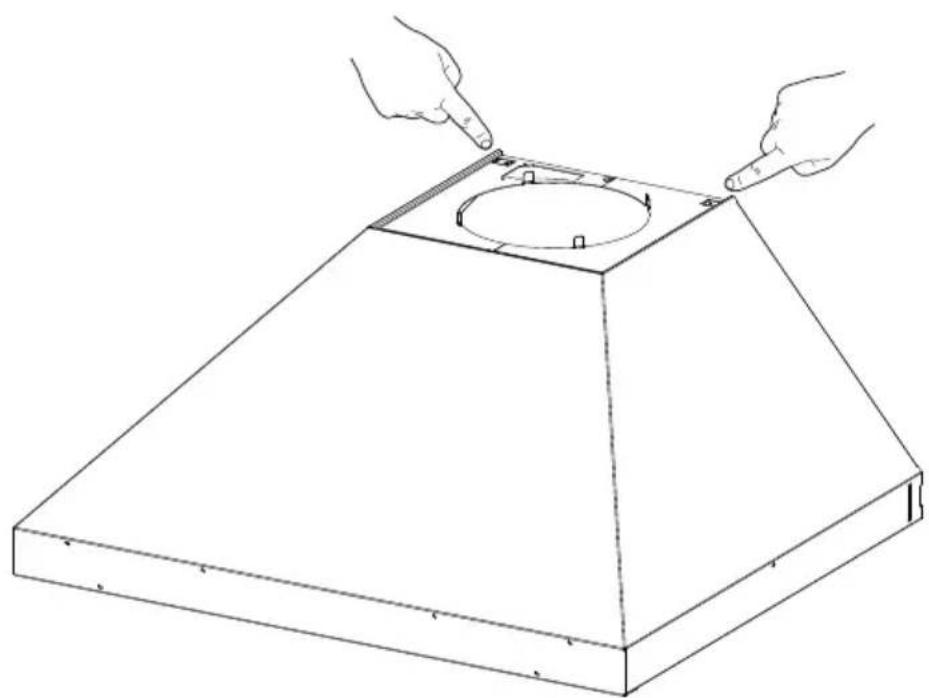

- Aperte dois dos parafusos12a (4,2 x 44,4) fornecidos com o aparelho nos orifícios de fixação do corpo do exaustor, deixando 5-6 mm de espaço entre a parede e a cabeça do parafuso. FUNDO (OPCIONAL) O fundo deve ser montado antes do corpo do exaustor e, se o utilizador desejar fixá-lo contra a parede superior e inferiormente, será necessário montá-lo à altura correta, antes da montagem das bases. Sendo esta uma operação complexa, deve ser feita, exclusivamente, pelo instalador da cozinha ou por pessoal competente que saiba todas as dimensões finais dos móveis. Limitando-se apenas à fixação superior, proceda conforme indicado abaixo: • Apoie o fundo sobre a base, introduzindo a chapa inferior entre a superfície superior e a parede, tendo o cuidado de o centrar sobre a linha de referência vertical. • Marque os centros dos dois furos da chapa superior. • Com uma broca de Ø 8 mm, fure os pontos marcados. • Introduza as buchas 11 nos furos. • Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4 ) incluídos nos acessórios.• Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) fornecidos de série.PT

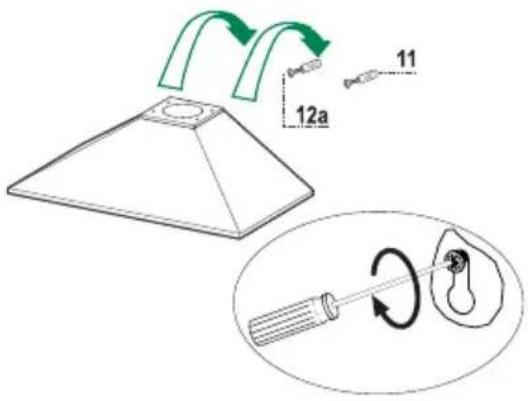

Montagem do corpo do extractor
- Pendure o corpo do extractor nos dois parafusos 12a.

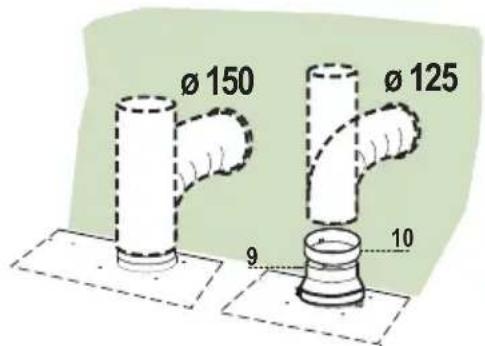

- Aperte totalmente os parafusos do suporte 12a. Ligações SAÍDA DE AR NA VERSÃO ASPIRANTE Para instalação na versão aspirante, ligue o exaustor ao tubo de saída, utilizando um tubo rígido ou flexível de ø150 ou 125 mm, cuja escolha deixamos ao critério do instalador.
- Para a ligação do ø125 mm, aplique a flange de redução 9 na saída do corpo do exaustor e o anel de aumento ø120- 125 mm na flange.
- Fixe o tubo com braçadeiras de aperto adequadas. O material necessário para esta operação não é fornecido com o aparelho.
- Tire os filtros anti-odor de carvão activo, se disponíveis.
ø 150 Versão aspirante - Conselhos e sugestões Ligue o exaustor ao tubo flexível com 125 mm de diâmetro mínimo. O trajeto do fumo deve ser o mais curto possível. A distância ideal da canalização à saída de evacuação deve ser, no máximo, de 3 metros, se o trajeto for reto ou de 2 metros com uma curva de 90 graus e constituída, de preferência, por uma conduta rígida. A distância máxima da canalização deverá ser de 3 metros com uma curva de 90 graus. Por cada curva de 90 graus adicional, a distância máxima reduz-se de 1 metro. Se a canalização não estiver bem feita, haverá um aumento de ruído e uma perda de desempenho do aparelho.PT
- Aplique a conexão de saída de ar 15 à pressão sobre a saída da estrutura do exaustor.
- Assegure-se de que o filtro anti cheiros, de carvão activo, se encontra presente.
- Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.
- Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador. Montagem da barra para utensílios de cozinha
- Coloque a barra para utensílios de cozinha na parte da frente do exaustor.
- Fixe a barra para utensílios de cozinha ao exaustor, utilizando os parafusos 16.
- Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechálas completamente.

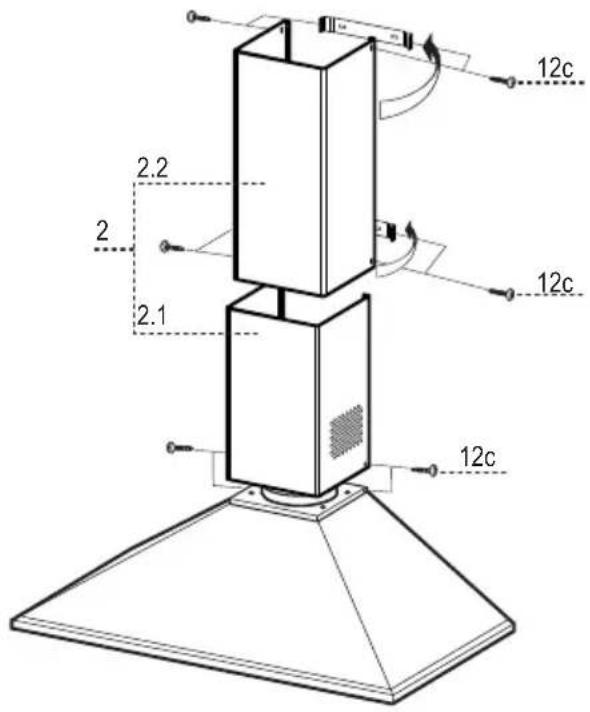

- Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho. Chaminé inferior
- Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
- Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.
- Para a versão filtrante, aplique as grades direccionadas 8a – 8b nos respectivos encaixes, de modo a fazer com que os símbolos direccionais fiquem orientados para cima e para a frente do exaustor. Assegure-se ainda de que estão encaixadas correctamente nas extensões de conexão 14.1. 12c 12c 12c
L Luzes Liga e desliga a Iluminação M Motor Liga e desliga o motor de exaustão V Velocidade Determina a velocidade de funcionamento:
1. Velocidade mínima, indicada para uma troca contínua do ar muito
silenciosa, se os vapores de cozedura forem poucos.
2. Velocidade média, indicada para a maior parte das condições de uso vista
a excelente relação entre o débito do ar tratado e o nível de ruído.
3. Velocidade máxima, indicada para enfrentar as máximas emissões de
vapores de cozedura, mesmo durante períodos prolongados.PT
LIMPEZA E MANUTENÇÃO
Filtros contra gordura LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA
- Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça.
- Retire os filtros, um de cada vez, empurrando-os para trás e puxando-os ao mesmo tempo.
- Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos.
- Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior. Filtros antigordura
LIMPEZA DOS FILTROS ANTIGORDURA
Podem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita de 2 em 2 meses de utilização, aproximadamente; com maior frequência se o aparelho for utilizado com muita intensidade.
- Retirar um filtro de cada vez, puxar e girar o punho no sentido contrário ao dos ponteiros do relógio.
- Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.

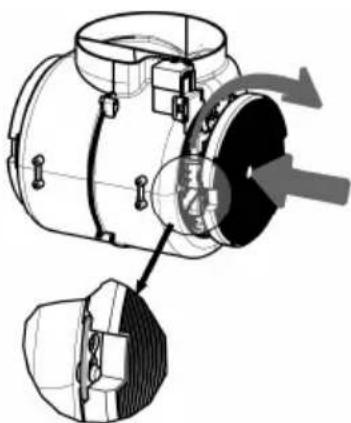

- Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior. Filtro de carvão activado (Versão com recirculação) SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO
- O filtro não é lavável e não pode ser regenerado e deverá ser substituído aproximadamente de 4 em 4 meses, ou mais frequentemente em casos de grande utilização.
- Retire os filtros metálicos contra gordura.
- Retire o filtro de carvão activado que está saturado soltando os ganchos de fixação.
- Instale o novo filtro encaixando-o no respectivo lugar.
- Instale novamente os filtros metálicos contra gordura.PT
- Com o auxílio de uma chave de parafusos, exerça uma ligeira pressão nas extremidades do bloco de iluminação, para desprender toda a unidade.
- Retire a unidade de iluminação, desligue-a electricamente e substitua-a por outra com as mesmas características. ("Para comprar contato com o suporte técnico") Lâmpada Absorção (W) Ligação Tensão (V) Dimensão (mm) Código ILCOS 4 E14 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100 5 GU10 230 52 x 50
