LEIHDC110SL - Hotte FALCON - Notice d'utilisation et mode d'emploi gratuit

Marque	Falcon
Modèle	LEIHDC110SL
Type de produit	Hotte de cuisine aspirante ou filtrante
Largeur	110 cm
Distance de sécurité minimale au plan de cuisson	650 mm
Diamètre de sortie d'air	125 ou 150 mm
Alimentation électrique	230 V / 50 Hz (estimation standard)
Classe électrique	Classe I (mise à la terre requise)
Puissance moteur	Non spécifiée (estimation 200-300 W)
Éclairage	Oui (commutateur L)
Vitesses d'aspiration	3 vitesses (minimale, moyenne, maximale)
Type de filtre à graisse	Filtres métalliques autoporteurs lavables au lave-vaisselle
Filtre à charbon actif	Optionnel, remplaçable tous les 4 mois
Version aspirante	Évacuation extérieure via conduit rigide ou flexible
Version filtrante	Recirculation avec filtre à charbon et grilles de sortie
Matériau	Acier inoxydable (estimation)
Hauteur cheminée télescopique	Réglable (non spécifié)
Poids	Non spécifié (estimation 15-25 kg)
Niveau sonore	Non spécifié (estimation 45-65 dB(A) selon vitesse)
Entretien filtres à graisse	Lavage tous les 2 mois au lave-vaisselle
Remplacement filtre à charbon	Tous les 4 mois (non lavable)
Installation	Murale, avec brides et chevilles fournies
Cordon d'alimentation	Remplacement par fabricant ou SAV agréé

FOIRE AUX QUESTIONS - LEIHDC110SL FALCON

Quelle est la distance de sécurité minimale entre la hotte et le plan de cuisson ?

La distance minimale est de 650 mm. Pour les cuisinières à gaz, respectez la distance indiquée dans la notice du plan de cuisson si elle est supérieure.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière et en tirant vers le bas (ou en tournant les pommeaux selon le modèle). Lavez-les sans les plier, séchez-les puis remontez-les. À faire tous les 2 mois ou plus souvent en cas d'utilisation intensive.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon doit être remplacé tous les 4 mois (ou plus fréquemment en cas d'usage intensif). Il n'est ni lavable ni régénérable. Retirez les filtres à graisse, puis le filtre à charbon en agissant sur les crochets, et installez le nouveau.

Puis-je utiliser la hotte en version aspirante et filtrante ?

Oui, la hotte peut fonctionner en version aspirante (évacuation extérieure avec conduit) ou en version filtrante (recirculation avec filtre à charbon). La version filtrante nécessite d'installer le raccord sortie air fourni et des filtres à charbon.

Quel diamètre de conduit d'évacuation dois-je utiliser ?

Utilisez un conduit rigide ou flexible de diamètre 125 mm ou 150 mm. Pour un raccord de 125 mm, insérez la bride de réduction ∅150-120 mm et l'anneau d'agrandissement ∅120-125 mm. Le parcours doit être le plus court possible.

Quelles sont les précautions électriques à respecter ?

L'appareil est de Classe I : la prise doit être reliée à la terre. Utilisez un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm. Si le cordon est endommagé, faites-le remplacer par un professionnel.

Comment installer la hotte correctement ?

L'installation doit être réalisée par un technicien compétent. Tracez une ligne verticale au centre, une ligne horizontale à 650 mm du plan de cuisson. Fixez les brides avec les chevilles et vis fournies (8 mm de perçage). Accrochez le corps de hotte, connectez l'évacuation, puis montez les cheminées télescopiques.

Que faire en cas de panne d'éclairage ?

Vérifiez que l'ampoule n'est pas grillée. Utilisez exclusivement des lampes tungstène halogène autoprotégées ou des lampes aux halogénures métalliques. Si le problème persiste, contactez le service après-vente.

La hotte fait du bruit, est-ce normal ?

Le niveau sonore varie selon la vitesse. À vitesse minimale, le bruit est faible ; à vitesse maximale, il est plus élevé. Si le bruit est anormal, vérifiez que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué. Un conduit trop long ou trop de coudes augmente le bruit.

Puis-je utiliser la hotte en même temps qu'un appareil à gaz ?

Oui, mais assurez une ventilation adéquate de la pièce pour éviter le retour des gaz. La pression négative ne doit pas dépasser 0,04 mbar. Ne reliez jamais la hotte à un conduit de fumée de combustion.

MODE D'EMPLOI LEIHDC110SL FALCON

12a 6 Viti 4,2 x 44,4

12c 6 Viti 2,9 x 9,5

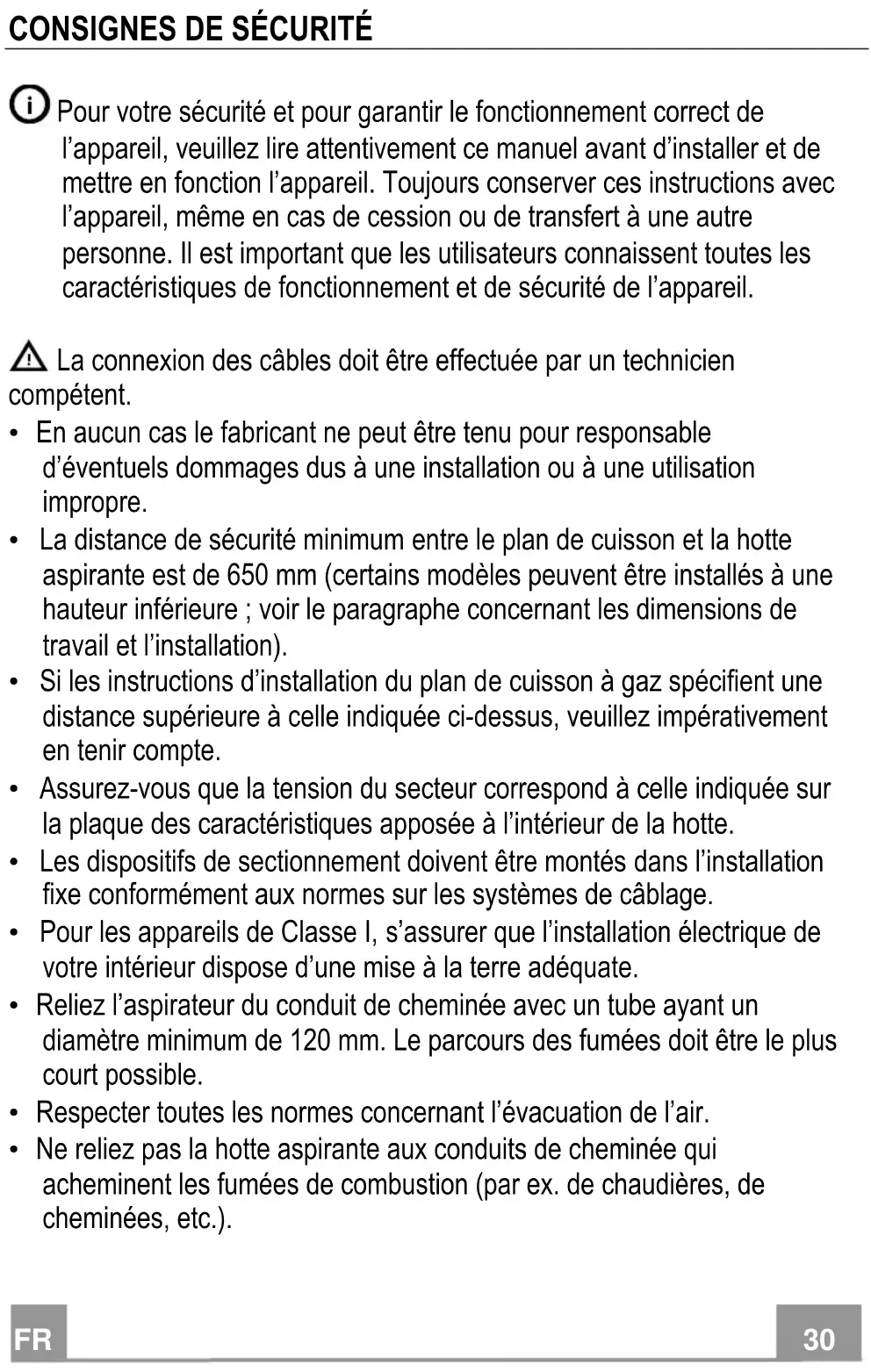

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.
• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

⚠ AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

⚠ AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. S'assurer qu'ils ne jouent p as avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠ Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.

- Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole 📁 marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

« En cas de remplacement par des lampes à halogène, utiliser exclusivement des lampes tungstène halogène autoprotégées ou des lampes aux halogénures métalliques autoprotégées. »

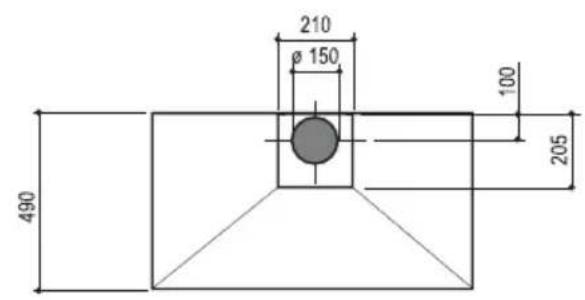

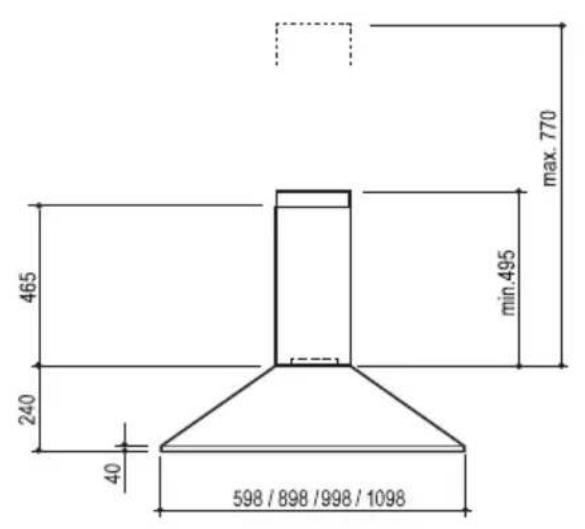

Encombrement

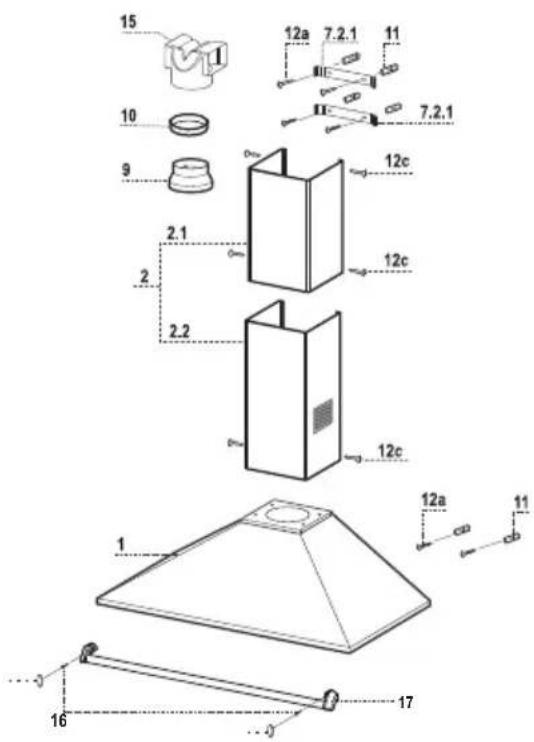

Composants

Réf. Q.té Composants de Produit

1 1 Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres

2 1 Cheminée Télescopique formée par :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

9 1 Flasque de Réduction ∅ 150-120 mm

10 1 Anneau de raccord ∅ 120 - 125 mm

15 1 Raccord Sortie Air

Réf. Q. té Composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure

11 6 Chevilles

12a 6 Vis 4,2 x 44,4

12c 6 Vis 2,9 x 9,5

16 2 Vis M5 x16 (Si fourni)

17 1 Barre à louches (Si fourni)

18 2 Bouchons pour barre à louches (Si fourni)

Q. té Documentation

1 Manuel d'instructions

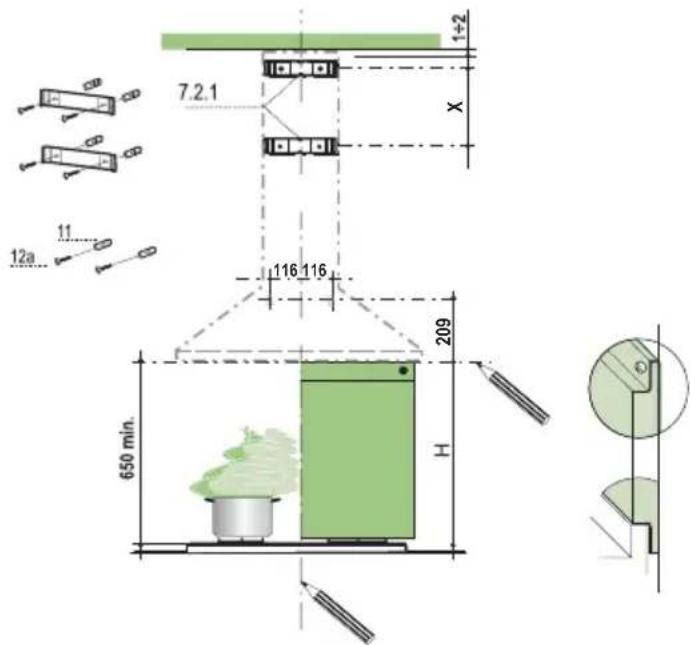

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.

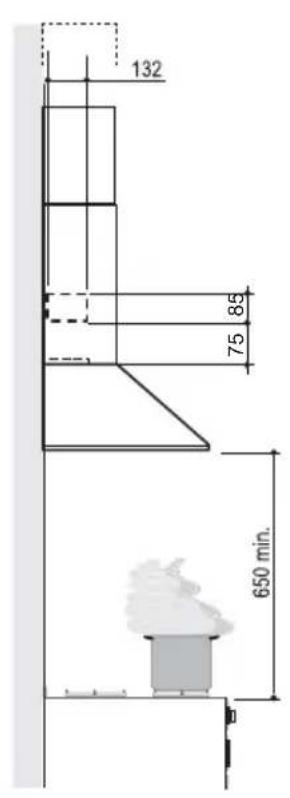

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases: à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 110 mm de la ligne verticale de repère et 209 au dessous de la ligne horizontale de référence.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

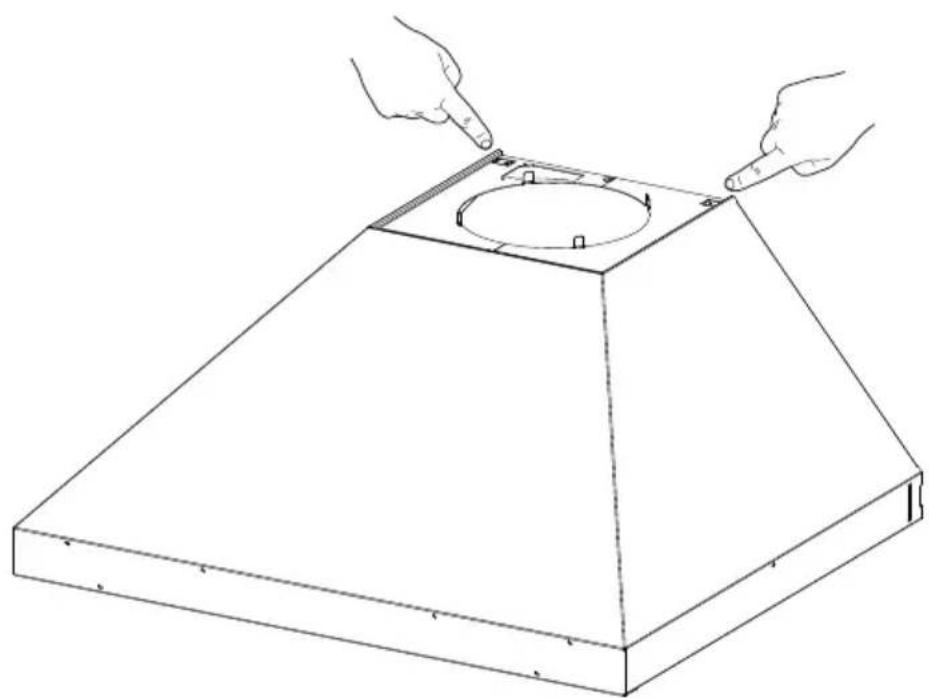

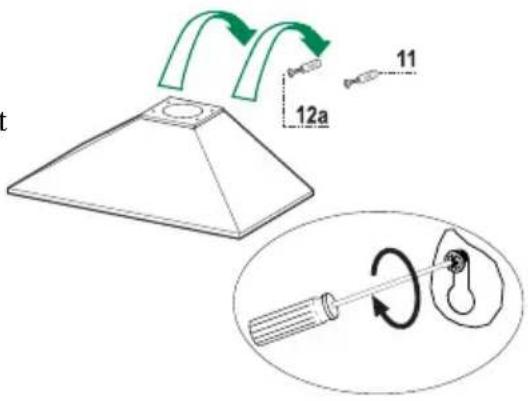

L'embase doit être montée avant d'installer le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le base, il est nécessaire de la monter à la juste hauteur avant de monter les bases.

Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales des meubles.

En se limitant à la fixation supérieure, procéder comme suit:

• Faire reposer l'embase sur la base en insérant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trous de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a (4,2 x 44,4) fournies.

- Accrocher le corps hotte aux vis 12a prévues à cet effet.

- Serrer définitivement les vis 12a de support.

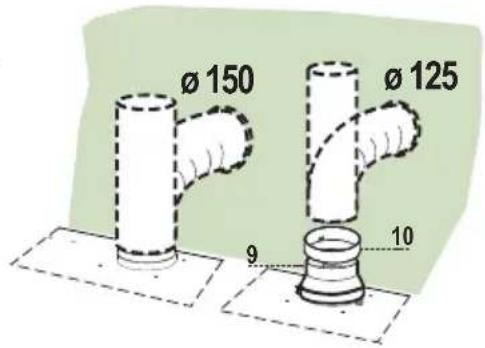

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de ø 150 ou 125 mm, que l'installateur pourra choisir à son propre gré.

- Pour raccord de 125 mm, insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10a de 120-125 mm sur la bride.

- Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.

- Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

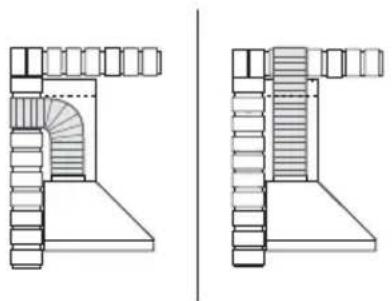

Version aspirante - Conseils et suggestions

Raccorder la hotte au tuyau flexible d'un diamètre minimum de 125 mm.

Le parcours des fumées doit être le plus court possible.

La distance idéale de la canalisation par rapport à la sortie d'évacuation est d'au maximum 3 mètres en ligne droite ou 2 mètres avec un coude à 90 degrés composé de préférence d'un conduit rigide.

La distance maximum de la canalisation devrait être de 3 mètres avec un coude à 90 degrés. Pour chaque coude à 90 degrés supplémentaire, la distance maximum se réduit de 1 mètre. Si la canalisation n'est pas correcte, il y aura une augmentation du bruit et une diminution des performances.

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Montage barre à louches

• Positionner la barre à louches sur la partie avant de la hotte.
• Fixer avec les vis 16 la barre à louches à la hotte.
• Insérer les bouchons 18.

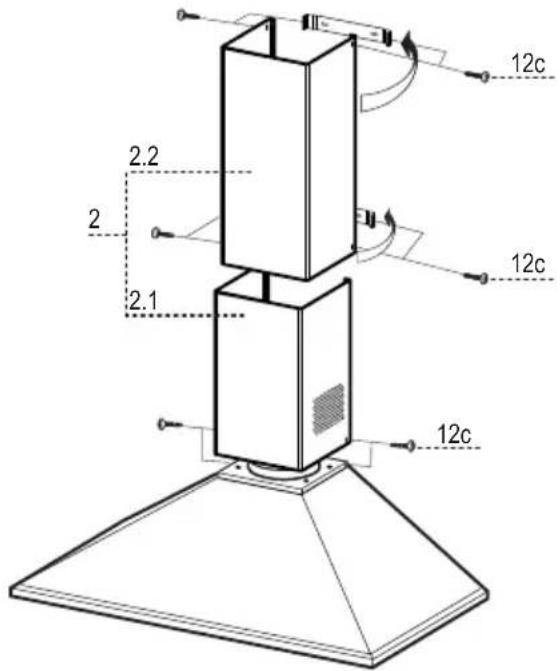

Montage Cheminée

Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c (2,9 x 9,5) fournies.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.
• Pour la version filtrante, appliquer les grilles en direction 8a - 8b dans les logements appropriés, pour que les symboles de direction soient orientés vers le haut et la partie avant de la hotte. S'assurer également qu'elles sont bien insérées dans les rallonges raccord 14.1.

L Lumières Allume et éteint l'éclairage.

M Moteur Allume et éteint le moteur aspiration

V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

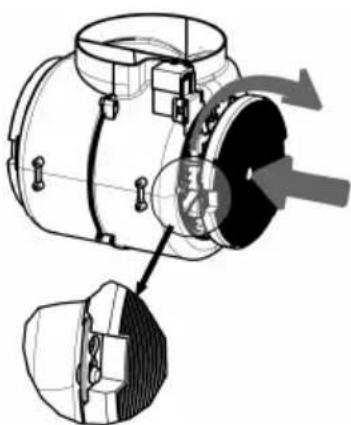

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

Ils peuvent être lavés au lave-vaisselle environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Décrocher les filtres l’un après l’autre, en les soutenant d’une main et en intervenant sur les pommeaux de sécurité spécialement prévus (tirer et tourner).
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en les fixant à l'aide des pommeaux de sécurité spécialement prévus (tirer et tourner).

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.
