LEIHDC110SL - Liesituuletin FALCON - Ilmainen käyttöohje ja opas

Merkki	Falcon
Malli	LEIHDC110SL
Tuotetyyppi	Keittiön liesituuletin (imuvaikutteinen tai suodatin)
Leveys	110 cm
Turvaetäisyys minimi keittotasoon	650 mm
Ilmanpoistoliitännän halkaisija	125 tai 150 mm
Sähköliitäntä	230 V / 50 Hz
Sähköluokka	Luokka I (maadoitus vaaditaan)
Moottorin teho	Ei määritelty (arvio 200-300 W)
Valaistus	Kyllä (kytkin L)
Imunopeudet	3 nopeutta (pieni, keskitaso, maksimi)
Rasvasuodattimen tyyppi	Itsekantavat metallisuodattimet, konepestäviä
Aktiivihiilisuodatin	Valinnainen, vaihdettava 4 kuukauden välein
Imuversio	Ulosjohto jäykällä tai joustavalla kanavalla
Suodatinversio	Kierrätys hiilisuodattimella ja poistoritilöillä
Materiaali	Ruostumaton teräs (arvio)
Teleskooppisavupiipun korkeus	Säädettävä (ei määritelty)
Paino	Ei määritelty (arvio 15-25 kg)
Äänitaso	Ei määritelty (arvio 45-65 dB(A) nopeudesta riippuen)
Rasvasuodattimien huolto	Pese 2 kuukauden välein astianpesukoneessa
Hiilisuodattimen vaihto	4 kuukauden välein (ei pestävä)
Asennus	Seinään, mukana kiinnikkeet ja tulpat
Virtajohto	Vaihto valmistajan tai valtuutetun huollon toimesta

Usein kysytyt kysymykset - LEIHDC110SL FALCON

Mikä on liesituulettimen ja keittotason välinen vähimmäisturvaetäisyys?

Vähimmäisetäisyys on 650 mm. Kaasuliesien osalta noudata keittotason ohjeissa ilmoitettua etäisyyttä, mikäli se on suurempi.

Miten metalliset rasvasuodattimet puhdistetaan?

Rasvasuodattimet ovat konepesunkestäviä. Poista ne työntämällä taaksepäin ja vetämällä alas (tai kääntämällä nupit mallista riippuen). Pese ne taivuttamatta, kuivaa ja asenna takaisin. Tee tämä 2 kuukauden välein tai useammin runsaan käytön yhteydessä.

Milloin aktiivihiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava 4 kuukauden välein (tai useammin runsaan käytön yhteydessä). Sitä ei voi pestä eikä regeneroida. Irrota rasvasuodattimet, sitten hiilisuodatin koukuista ja asenna uusi.

Voinko käyttää liesituuletinta imu- ja suodatinversiossa?

Kyllä, liesituuletin voi toimia imuversiona (ulospuhallus kanavalla) tai suodatinversiona (kierrätys hiilisuodattimella). Suodatinversio vaatii mukana tulevan ilmanpoistoliitännän ja hiilisuodattimien asennuksen.

Mitä poistokanavan halkaisijaa minun tulisi käyttää?

Käytä jäykkää tai joustavaa kanavaa, jonka halkaisija on 125 mm tai 150 mm. Jos liitäntä on 125 mm, asenna supistusrengas ∅150-120 mm ja laajennusrengas ∅120-125 mm. Reitin tulee olla mahdollisimman lyhyt.

Mitä sähköisiä varotoimia tulee noudattaa?

Laite on luokkaa I: pistorasian on oltava maadoitettu. Käytä kaksinapaista kytkintä, jonka koskettimien avausväli on vähintään 3 mm. Jos virtajohto vaurioituu, anna ammattilaisen vaihtaa se.

Kuinka liesituuletin asennetaan oikein?

Asennus on annettava pätevän teknikon tehtäväksi. Piirrä pystysuora keskilinja ja vaakasuora viiva 650 mm keittotason yläpuolelle. Kiinnitä kiinnikkeet mukana tulevilla tulpilla ja ruuveilla (8 mm poraus). Ripusta liesituuletin, liitä poistokanava ja asenna teleskooppisavupiiput.

Mitä tehdä, jos valaistus lakkaa toimimasta?

Tarkista, ettei lamppu ole palanut. Käytä ainoastaan suojattuja volframihalogeenilamppuja tai metallihalidilamppuja. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Liesituuletin pitää ääntä, onko se normaalia?

Äänitaso vaihtelee nopeuden mukaan. Pienellä nopeudella ääni on hiljainen, suurella nopeudella voimakkaampi. Jos ääni on epänormaali, tarkista, että suodattimet ovat puhtaat ja poistokanava ei ole tukossa. Liian pitkä kanava tai liian monet mutkat lisäävät ääntä.

Voinko käyttää liesituuletinta samanaikaisesti kaasulaitteen kanssa?

Kyllä, mutta varmista tilan riittävä tuuletus kaasujen takaisinvirtauksen estämiseksi. Alipaine ei saa ylittää 0,04 mbar. Älä koskaan liitä liesituuletinta palamisen savupiippuun.

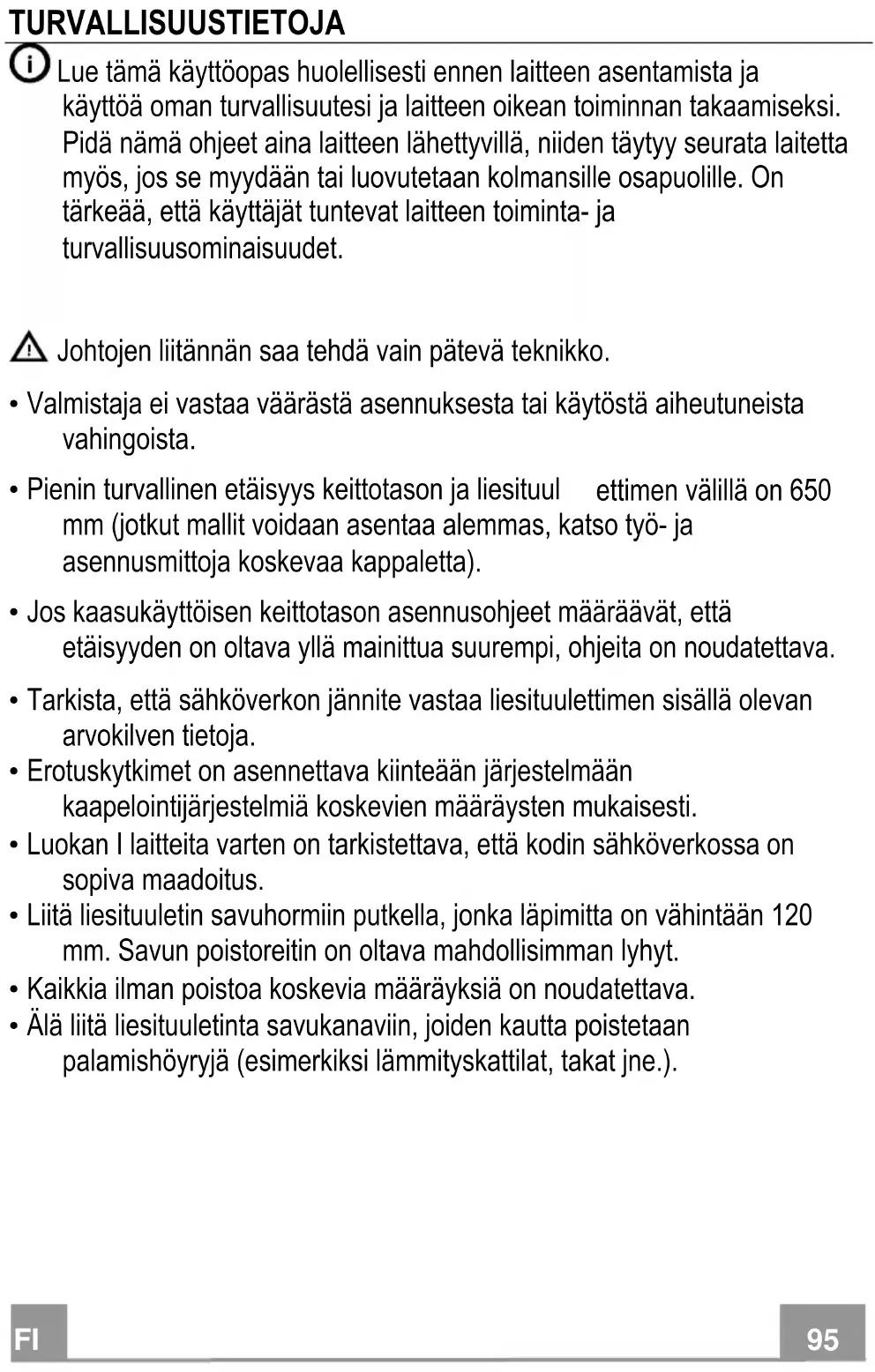

KÄYTTÖOHJE LEIHDC110SL FALCON

• Paina ruuvitaltalla kevyesti valoryhmän päätä koko ryhmän vapauttamiseksi.
• Irrota se, kytke irti liitos ja vaihda se uuteen, jolla on samat ominaisuudet. ("Hankintaa varten ota yhteys huoltopalveluun").

i Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

⚠ Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituul ettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.

• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).

• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

⚠️ VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).

- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

"Jos halogeenilamput täytyy vaihtaa, käytä vain itsesuojattuja volframihalogeenilamppuja tai itsesuojattuja monimetallilamppuja."

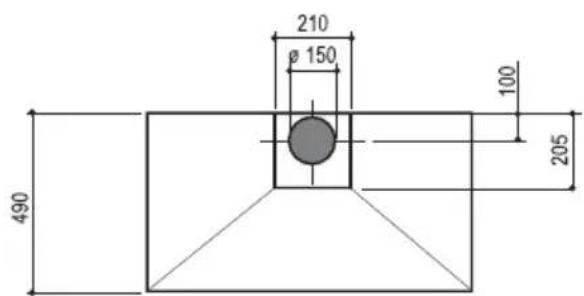

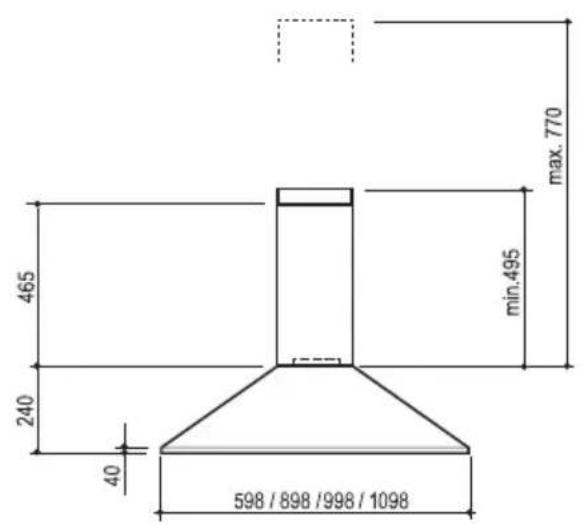

Mitat

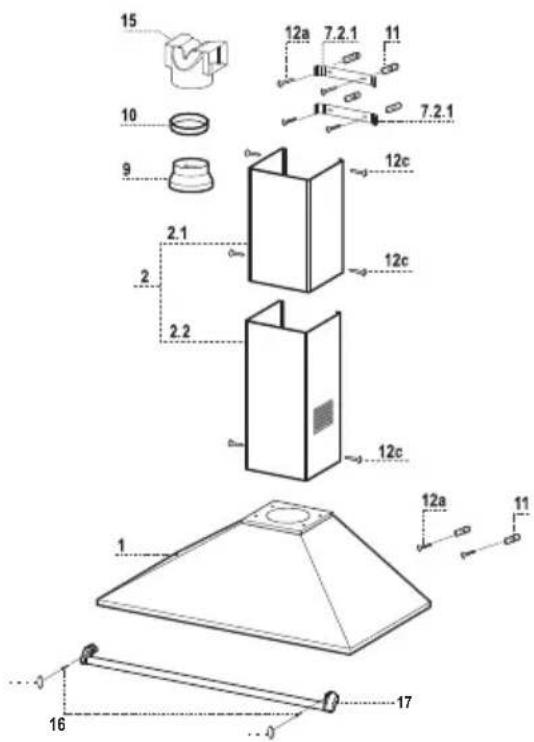

Osat

Viite	Lkm	Tuotteen osat
1	1	Liesituulettimen runko, johon kuuluu: Kytkimet, valo, suodattimet, moottori
2	1	Teleskooppihormi, jossa on:
2.1	1	Ylähormi
2.2	1	Alahormi
9	1	Sovituslaippa ø 150-120 mm
10	1	Suurennusrengas ø 120-125 mm
15	1	Ilman ulostuloliitos
Viite	Lkm	Asennuksen osat
7.2.1	2	Ylähormin kiinnitystuet
11	6	Ruuvitulpat
12a	6	Ruuvit 4,2 x 44,4
12c	6	Ruuvit 2,9 x 9,5
16	2	Ruuvit M5 x 16 (Lisävaruste)
17	1	Kauhatelineen tanko (Lisävaruste)
18	2	Kauhatelineen tulpat (Lisävaruste)
		Lkm Asiakirjat
		1 Käyttöohjeet

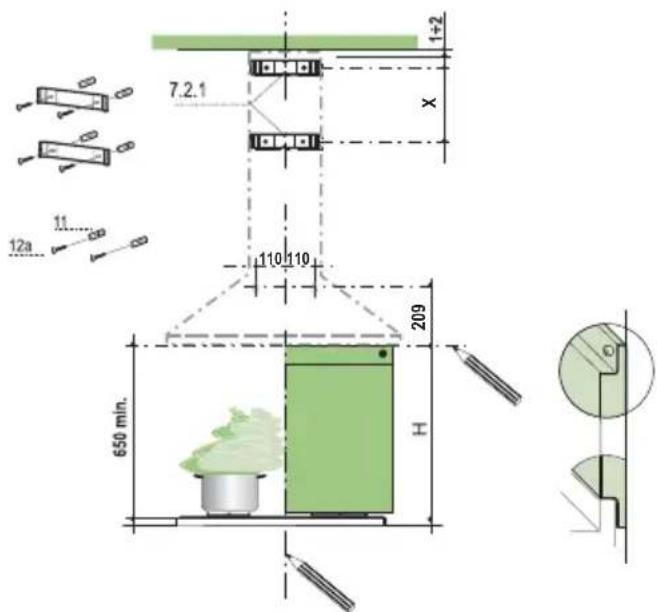

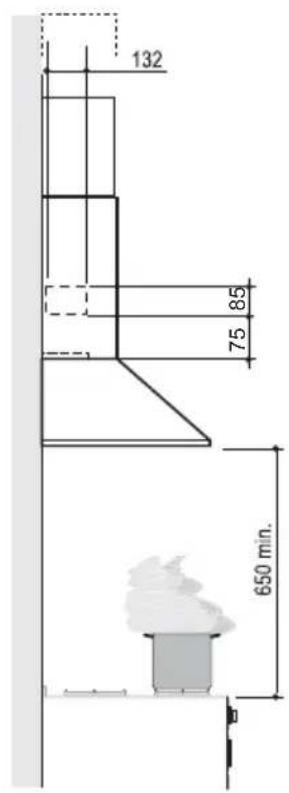

Seinän poraus ja tukien kiinnittäminen

Merkitse seinälle:

• pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva: vähintään 650 mm keittotason yläpuolelle, jos asennus tehdään ilman taustaa, mittaan H (H = taustan näkyvissä oleva osa) taustan kanssa asentamista varten.
• Aseta tuki 7.2.1 kuten kuvassa 1-2 mm katosta tai ylärajasta niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuten kuvassa X mm ensimmäisen tuen alapuolelle (X = toimitetun ylähormin korkeus), niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Merkitse viitepiste 110 mm pystysuorasta viitelinjasta ja 209 mm vaakasuoran viitelinjan yläpuolelle.
  • Toista toimenpide toiselle puolelle.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
  • Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Ruuvaa 2 toimitettua ruuvia 12a (4,2 x 44,4) liesituulettimen rungon kiinnitysreikiin. Jätä seinän ja ruuvin kannan väliin 5-6 mm.

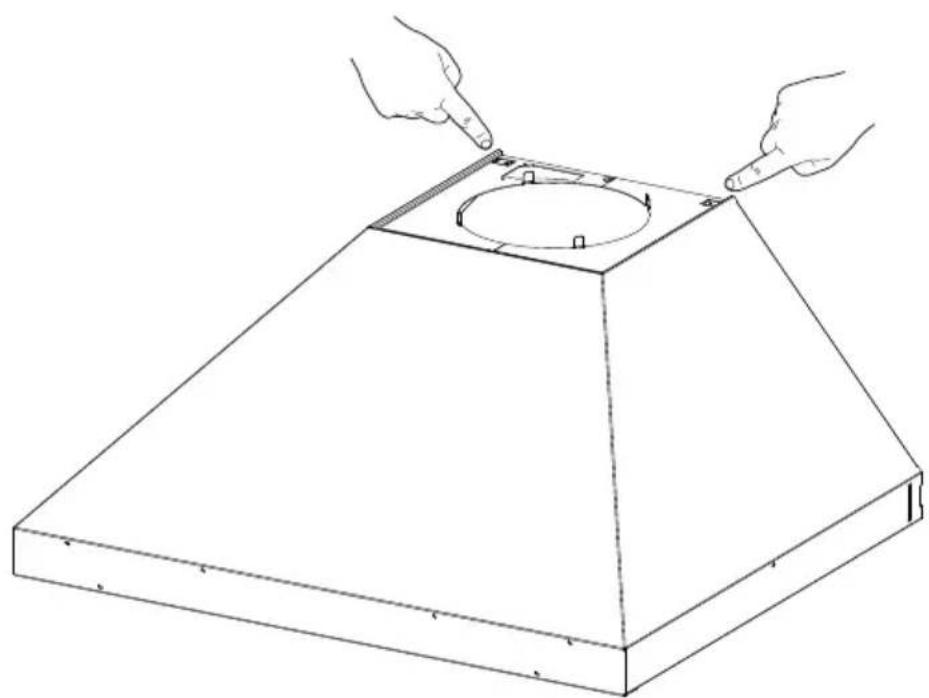

TAUSTA (VALINNAINEN)

Tausta asennetaan ennen liesituulettimen rungon asentamista ja, jos se halutaan kiinnittää seinään sekä ylhäältä että alhaalta, se on asennettava oikealle korkeudelle ennen alatukien asentamista. Koska toimenpide on monimutkainen, sen saa suorittaa ainoastaan keittiön asentaja tai pätevä henkilökunta, joka tuntee kaikkien kalusteiden lopulliset mitat.

Jos kiinnitys tehdään vain ylhäältä, toimi seuraavalla tavalla:

• Aseta tausta alatuen päälle työntäen alareuna ylätason ja seinän väliin, kohdista pystysuoraan viitelinjaan.
• Merkitse yläreunan kahden reiän keskipisteet.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
  • Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Kiinnitä tausta, jos se asennetaan, toimitetuilla ruuveilla 12a (4,2 x 44,4).

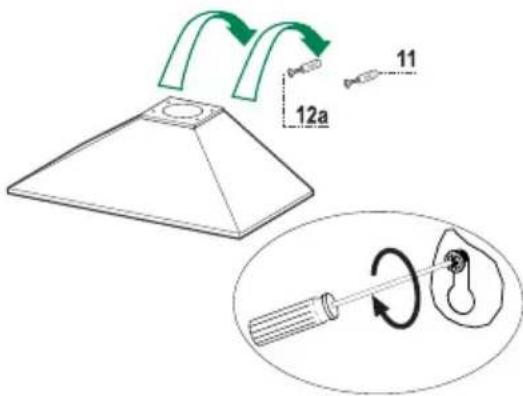

Liesituulettimen rungon kokoaminen

• Kiinnitä runko ruuveihin 12a.
• Kiristä tukiruuvit 12a.

Liitännät

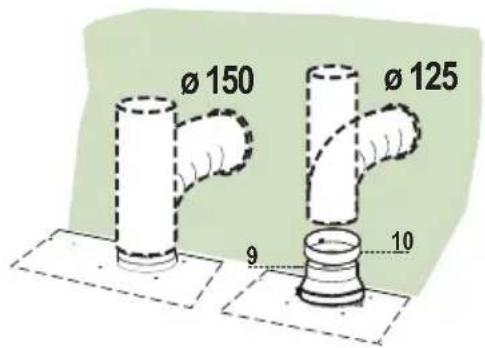

ILMAN ULOSTULO IMUVERSIOSSA

Imuversioasennuksessa liesituuletin liitetään ulostuloputkeen putkella tai letkulla, ø 150 tai 125 mm, jonka valitsee asentaja.

• Putken ø 125 mm liittämistä varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9 ja laippaan suurennusrengas 10a ø 120-125.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Poista mahdolliset aktiivihilihajusuodattimet.

Imuversio - Neuvoja ja ohjeita

Liitä liesituuletin taipuisaan putkeen, jonka läpimitta on vähintään 125 mm.

Savun poistoreitin on oltava mahdollisimman lyhyt.

Kanavoinnin ihanteellinen etäisyys poiston suhteen on enintään 3 metriä suoraan tai 2 metriä 90 asteen mutkalla, mieluiten jäykällä kanavalla.

Kanavoinnin maksimipituuden tulisi olla 3 metriä 90 asteen mutkalla.

Pituus lyhenee 1 metrin jokaista lisättyä 90 asteen mutkaa kohden.

Jos kanavointi ei ole tehty oikein, melu lisääntyy ja toimintateho heikkenee.

ILMAN ULOSTULO KIERTOILMAVERSIOSSA

- Asenna poistoilman liitoskappale 15 tuulettimen ilman ulostuloaukkoon.

- Varmista, että aktiivihilisuodatin on paikallaan.

SÄHKÖLIITÄNTÄ

- Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.

- Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

Kauhatelineen tangon asennus

- Aseta kauhatelineen tanko liesituulettimen etuosaan.

- Kiinnitä kauhatelineen tanko liesituulettimeen ruuveilla 16.

• Laita paikoilleen tulpat 18.

• Levitä sivuosia hieman, kiinnitä ne tukien 7.2.1 taakse ja työnnä ne kiinni.

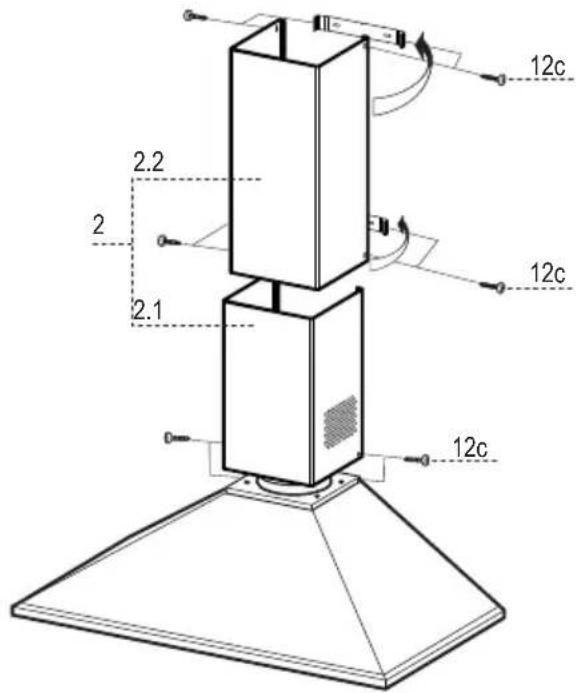

• Kiinnitä hormi sivuilta tukiin neljällä toimitetulla ruuvilla 12c (2,9 x 9,5).

Alempi hormi

• Levitä hormin sivuosia hieman, kiinnitä ne ylemmän hormin ja seinän väliin ja työnnä ne kiinni.
• Kiinnitä alaosa sivuilta runkoon kahdella toimitetulla ruuvilla 12c (2,9 x 9,5).
• Laita suodatinversioon paikoilleen ritilät 8a - 8b niin, että suuntamerkinnät ovat ylöspäin ja liesituulettimen etuosaan päin. Varmista myös, että liitoksen jatkeet 14.1 ovat oikein paikoillaan.

L Valot Sytyttää ja sammuttaa valaistuksen

M Moottori Sytyttää ja sammuttaa imumoottorin.

V Nopeus Määrää käyttönopeuden:

1. Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaaan ilmanvaihtoon silloin kun käryä on vähän.

2. Keskitason nopeus, soveltuu käsitellyn ilman määrän ja melutason erinomaisen suhteen ansiosta useimpiin käyttöolosuhteisiin.

3.Korkein nopeus, sopii suuren ruoanlaitosta syntyvän käryn määrän poistamiseen, myös pitempiaikaiseen käyttöön.

Rasvasuodattimet

ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Irrota suodattimet yksi kerrallaan työntämällä niitä taaksepäin ja vetämällä samalla alaspäin.
• Pese suodattimet. Vältä niiden taivuttamista. Anna suodattimien kuivua ennen niiden paikalleen asettamista.
• Asenna ne paikalleen ja pidä kahva näkyvissä ulkopuolella.

Ne voidaan pestä astianpesukoneessa. Ne on pestävä vähintään aina 2 kuukauden käytön jälkeen tai useammin, jos niitä käytetään paljon.

• Irrota suodattimet yksi kerrallaan tukien niitä kädellä samalla kun avaat turvakiinnikkeet (vedä ja käännä).
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kuivua ennen kuin laitat ne takaisin paikoilleen.
• Asenna ne paikoilleen ja kiinnitä ne turvakiinnikkeillä (vedä ja käännä).

Aktiivihilisuodatin (Kiertoilmaversio)

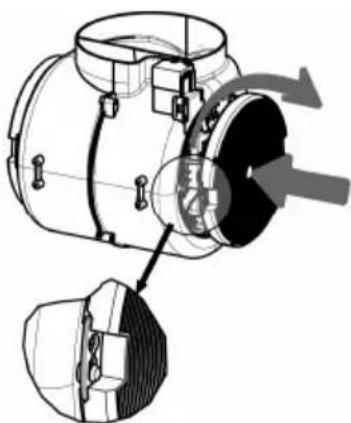

AKTIIVIHIILISUODATTIMEN VAIHTO

• Aktiivihilisuodatinta ei voi pestä. Se vaihdetaan neljän kuukauden väliajoin tai useimmin, mikäli tuulettimen käyttö on erityisen runsasta.
• Poista metalliset rasvasuodattimet.
• Poista keittiöhajujen kyllästämä aktiivihilisuodatin vetämällä sen hakasista.
• Aseta uusi suodatin paikalleen.
• Aseta metalliset rasvasuodattimet uudelleen paikoilleen.

• Paina ruuvitaltalla kevyesti valoryhmän päätä koko ryhmän vapauttamiseksi.
• Irrota se, kytke irti liitos ja vaihda se uuteen, jolla on samat ominaisuudet. ("Hankintaa varten ota yhteys huoltopalveluun").
