BEDIENUNGSANLEITUNG FHDSF1100SSC FALCON

EMPFEHLUNGEN UND HINWEISE 25

CHARACTERISTIKEN 26

MONTAGE 27

BEDIENUNG 30

WARTUNG. 31

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES 32

EIGENSCHAPPEN 33

INSTALLATIE 34

GEBRUK 37

ONDERHOUD 38

INDICE

ES

CONSEJOS Y SUGERECIAS 39

CHARACTERISTICAS 40

INSTALACION 41

USO 44

MANTENIMIENTO 45

INDICE

PT

CONSELHOSE SUGESTOES 46
CHARACTERISTICAS 47
INSTALACAO 48
UTILIZACAO 51
MANUTENCAO 52

EMPFEHLUNGEN UND HINWEISE

Dese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zurückzuführn sind.

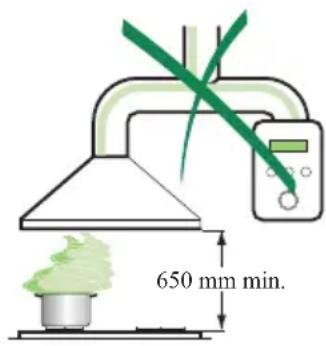

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650~mm betragen (eineige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
  Die Haubearf an keine Entlungsschache angeschlssen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesört werden. Soltte die Kuche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubRINGen, die Frischluftzufhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
• Unsachgemäß Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt halten.
  Die Intensitat der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät speiten.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschelt wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen这点es Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这点es Produkte erhalten Sie von ihrem Rathaus, Ihr Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

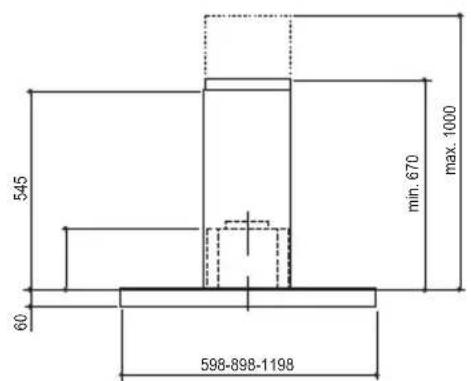

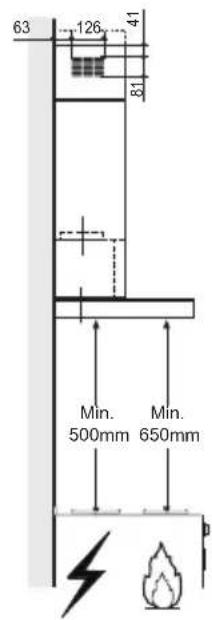

Platzbedarf

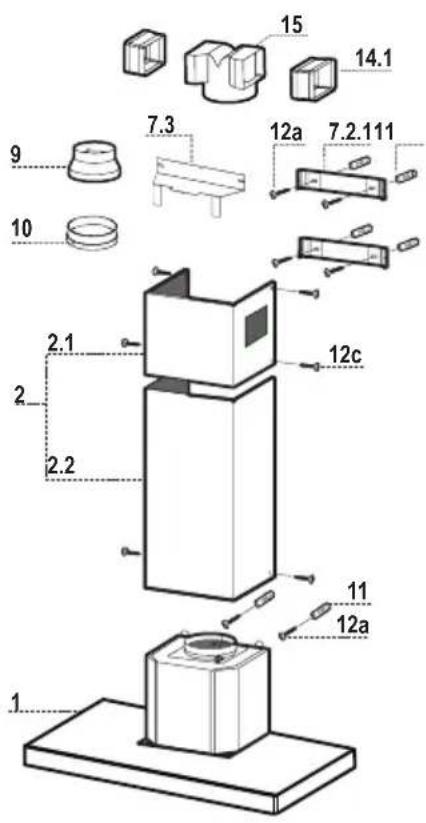

Koponenten

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Geblasegruppe, Filter

2 1 Teleskopkamin bestehend aus:

2.1 1 oberer Kaminteil

2.2 1 unterer Kaminteil

9 1 Reduzierflansch 150-120 mm

10 1 Anschlussflansch 125 mm

14.1 2 Veränderung Luftaustritt-Anschlussstück

15 1 Luftastritt-Anschlussstück

Pos. St. Montagekomponenten

7.2.1 2 Befestigungsbügel oberer Kaminteil

7.3 1 Bügel für Anschlusshalter

11 6 Dubel

12a 6 Schrauben 4,2 x 44,4

12c 6 Schrauben 2,9 x 9,5

St. Dokumentation

1 Bedienungsanleitung

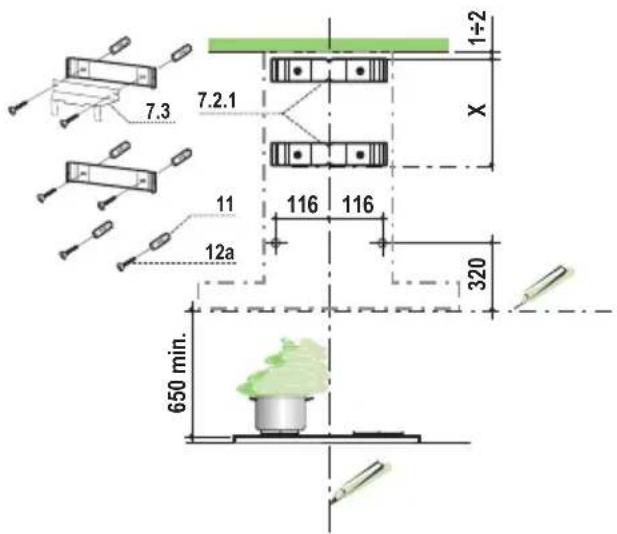

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• Eine vertikale Linie bis zur Decke oder oberen Begrenzung, und darüber in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• Eine horizontale Linie: mit einem minimalen Abstand von 650~mm zur Kochfläche.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der beiden Bügellocher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der Buggellocher an der Wand markieren.
• Wie beschreiben einen Bezugspunkt 116 mm von der vertikalen Bezugslinie und 320 mm oberhalb der horizontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Mit einem Bohrer 0.8 ~mm die markierten Punkte bohren.
  Die Dübel 11 in die Bohrungen eingufen.
• Den unteren Bügel mit den mitgelieferten Schrauben 12a (4.2 x 44.4) fixieren.
• Den Bügel für Anschlusshalter mit den 2 mitgelieferten Schrauben 12a (4,2 x 44,4) auf den beren Bügel 7.2.1 befestigen.
• 2 der mitgelieferten Schrauben 12a(4,2 x 44,4)bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5 - 6mm zu belassen ist.

Montage des Haubenkörpers

• Bevor der Haubenkorper eingehakt wird, die 2 Schrauben Vr bei den Haubenkorper-Anhakpunkten festziehen.
• Den Haubenkörper bei den Schrauben 12a einhängen.
  Die Halteschrauben 12a definitiv festziehen.
• Den Haubenkorper mit Hilfe der Schrauben Vr ausrichten.

Anschlüsse

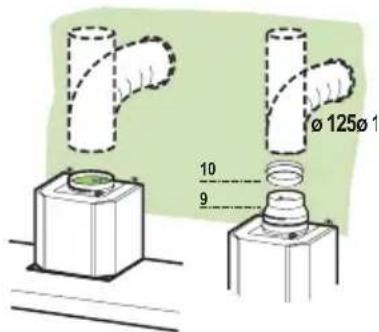

LUFTAUSTRITT BEI DER ABSAUGVERSION

Für die Installation als Absaugversion die Haube mittels eines starren oder flexiblen Rohrs mit 150 oder 125mm anschließen, das vom Installateur ausgewählt wird.

• Für den Anschluss an 125 mm ,den Reduzierflansch 9 am Ausgang des Haubenkörpers und den Vergroßerungsring 10 120- 125 mm am Flansch einstecken.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Die eventuell vorhandenen Aktivkohlefilter ausbauen.

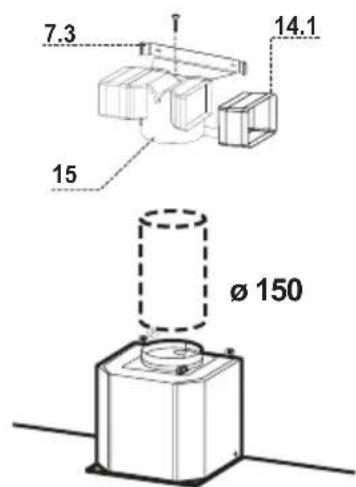

Anschluss der Umluftversion

Die Verlängerungen 14.1 beim Anschluss 15 seitlich eingufen.
- Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
- Überprüfen, ob die Verlängerungen 14.1 mit den entsprechen-den Kaminstutzen sowohl horizontal wie auch vertikal übereinstimmen.
Vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen.
- Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm Zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schreiben.
• Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.
• Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstituten übereinstimmen.

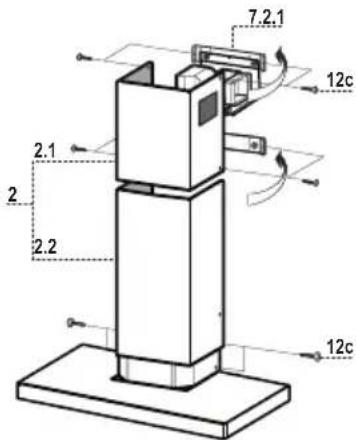

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht ausinander biegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schlieben.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

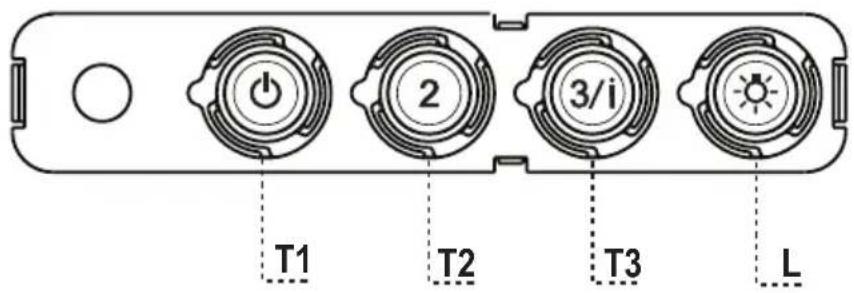

Schalttafel

TASTE	LED	FUNKTIONEN
T1 Betriebsgeschwindigkeit Eingeschaltet Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.
Stellt den Motor ab.
T2 Betriebsgeschwindigkeit Eingeschaltet Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
T3 Betriebsgeschwindigkeit Bleibend Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
Blinkend Bei 2 Sekunden langem Drücken:Aktiviert die auf 10 Minuten geregelte vierte
Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit darübergekehrt wird. Für die Beseitigung von sehr intensiven Kochdünsten geeignet.
L Licht	Schaltet die Beleuchtung ein und aus.

Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspulern möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sightbaren Außenseite befindet.

Geruchsfilter (Umluftversion)

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch haufter auszuauschen.
  Die Metallfettfilter entfernen.
  Den gesattigten Aktivkohle-Geruchsfilter aushaken.
  Den neuen Filter in seinem Sitz einhaken.
  Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaubeziehen.
  Die Lampe aus der Halterung fühmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf auf achten, daß die beiden Steckerstifte vorschriftsmaßig in die Lampenfassung eingeführt werden.
  Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
