| Tension d'alimentation | 3,8 – 12 Volts (LiPo ou batterie) |
| Courant maximal | 9 Ampères (3 Ampères par canal) |
| Nombre de canaux | 3 |
| Type de connexion | Bornier à vis |
| Compatibilité | Récepteurs MULTIPLEX SRXL |
| Fonctions prises en charge | Éclairage, clignotants, avertisseurs sonores |
| Protection contre court-circuit | Oui, fermeture automatique des bornes |
| Protection contre inversion de polarité | Oui, avec indication |
| Indicateur LED | Oui, pour données et alimentation |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Utilisation recommandée | Véhicules, bateaux, avions |
| Montage | Fixation par vis |
| Alimentation externe | Oui, via borne U(Bat) |
| Protection thermique | Non précisé |
| Matériau du boîtier | Non précisé |
| Température de fonctionnement | Non précisé |
FOIRE AUX QUESTIONS - MULTIswitch FLEXX MULTIPLEX
Questions des utilisateurs sur MULTIswitch FLEXX MULTIPLEX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Jouet radiocommandé au format PDF gratuitement ! Retrouvez votre notice MULTIswitch FLEXX - MULTIPLEX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MULTIswitch FLEXX de la marque MULTIPLEX.
MODE D'EMPLOI MULTIswitch FLEXX MULTIPLEX
! Cette notice d'utilisation fait partie intégrante du produit. Elle contient des informations ainsi que des consignes de sécurité importantes. Elle doit donc être conservée en permanence à portée de main et transmise à l'acquéreur en cas de vente du produit.
Le MULTIswitch FLEXX fonctionne avec le signal d'asservissement en série MULTIPLEX SRXL, ce qui permet de l'utiliser avec tous les récepteurs de télécommande compatibles SRXL, parmi lesquels :
- Tous les récepteurs télémétriques
• RX4/9 FLEXX M-LINK ID
• RX4/16 FLEXX M-LINK ID
1 INTRODUCTION
Nous sommes ravis que vous ayez choisi le MULTIswitch FLEXX.
Le MULTIswitch FLEXX est un composant de commutation à usage universel destiné aux modèles réduits de voitures, bateaux et avions. Il dispose de trois canaux de commutation qui permettent d'activer les fonctions suivantes :
- Commande de l'éclairage, des moteurs à courant continu, de l'avertisseur sonore, de la corne de brume, de l'avertisseur lumineux, etc.
- Fonction de clignotement pour les feux de direction/feux de détresse
- Fonction de flash pour les feux de signalisation, feux de position, etc.
2 CONSIGNES DE SECURITE
! Dommages résultant d'un court-circuit : évitez les courts-circuits au niveau des bornes des canaux de commutation 1 à 3.
! Dommages résultant d'une inversion de polarité : faites attention à la polarité lors du raccordement d'une tension sur la borne U_BAT .
! Dommages résultant d'une tension incorrecte : assurez-vous que tous les composants de télécommande raccordés sont adaptés à la tension appliquée au niveau de la borne U BAT Le cas échéant, retirez le cavalier U BAT .
3 DESCRIPTION DU FONCTIONNEMENT
Le MULTIswitch FLEXX fonctionne avec le signal d'asservissement en série MULTIPLEX SRXL. Les informations de commande sont transmises du récepteur de télécommande au module de commutation par le biais d'un seul câble, ce qui réduit d'autant le nombre des câbles au sein du modèle.
Du fait de son contrôle par SRXL, le MULTIswitch FLEXX peut être combiné et enrichi avec d'autres modules fonctionnels.
Il est possible d'installer le MULTIswitch FLEXX sur un PC sous Windows, afin de configurer les trois canaux de commutation avec flexibilité et sans tenir compte des diverses tâches.
4 CARACTERISTIQUES TECHNIQUES
| N° de réf. | 75888 |
| Tension d'alimentation | 3,8 à 12 volts (accu 3S LiPo) |
| Charge électrique prolongée max. | 9 ampères (3 ampères par canal) |

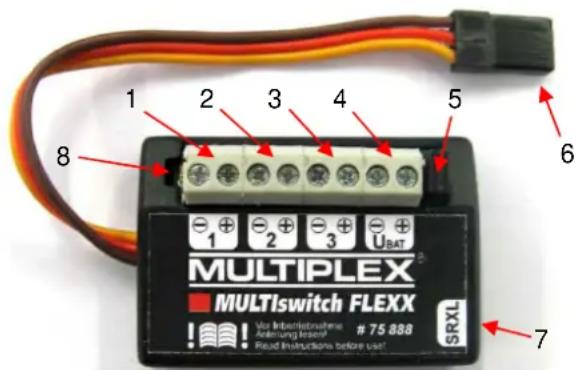

5 RACCORDEMENTS
1 Canal de commutation 1
2 Canal de commutation 2
3 Canal de commutation 3
4 UBAT : borne destinée à la tension d'alimentation
5 Cavalier U_BAT
6 SRXL/tension de service (depuis le récepteur de télécommande)
7 Sortie SRXL (vers une autre unité de canal de commutation ou d'autres appareils compatibles SRXL)
8 Voyant LED indiquant la réception de données
5.1 Canal de commutation 1 à 3
Raccordez ici les divers consommateurs électriques, tels que diodes, lampes à incandescence, moteurs, avertisseur, etc.
Faites attention à la polarité lors du branchement des consommateurs (comme les diodes).
! Dommages résultant d'une charge électrique trop importante : veillez à ce que la charge électrique maximale ne dépasse pas 3 ampères par canal de commutation.
5.2 SRXL/tension de service
Branchez le câble sur la sortie du récepteur au niveau de laquelle le signal d'asservissement en série MULTIPLEX SRXL est émis.
Ce câble sert également à alimenter le MULTIswitch FLEXX en tension de service.
5.3 Sortie SRXL
Le connecteur est raccordé à l'entrée SRXL grâce à une liaison 1:1.
Vous avez la possibilité de raccorder d'autres appareils compatibles SRXL. Vous pouvez par exemple constituer une chaîne de plusieurs MULTIswitch FLEXX ou raccorder un système de stabilisation compatible SRXL.
5.4 Voyant LED
Cette diode s'allume dès que le MULTlswitch FLEXX reçoit des données correctes en provenance d'un récepteur de télécommande ou d'un PC.
5.5 Cavalier U _BAT /U _BAT Cavalier U _BAT enfiché
Si ce cavalier est enfiché, les tensions de service du système électronique du MULTIswitch FLEXX, du dispositif de télécommande et des consommateurs sont reliées les unes aux autres.
Dans ce cas, l'alimentation peut être assurée par une seule source de tension. Il peut s'agir d'un accu de réception branché sur le récepteur de télécommande.
N'importe quelle source de tension raccordée à la borne U_BAT peut également s'avérer suffisante.
! Dommages résultant d'une tension trop élevée : veillez à ce que la tension ne dépasse pas 12 volts (accu 3S LiPo). Lorsque le cavalier U BAT est enfiché, la tension de service maximale de TOUS les composants raccordés (consommateurs, récepteur, servos) ne doit pas être dépassée. Dans le cas de servos standard, la valeur maximale correspond en général à 6 volts.

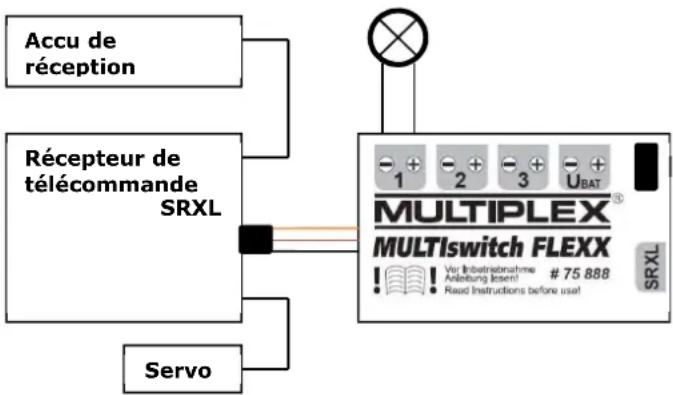

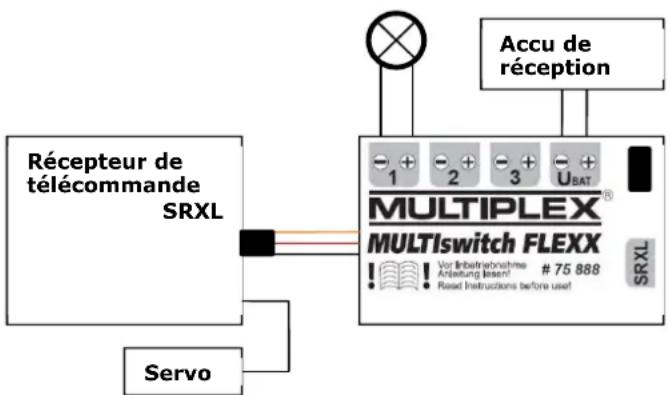

SRXLFig. 3 – Exemple avec le cavalier U _BAT enfiché (alternative)

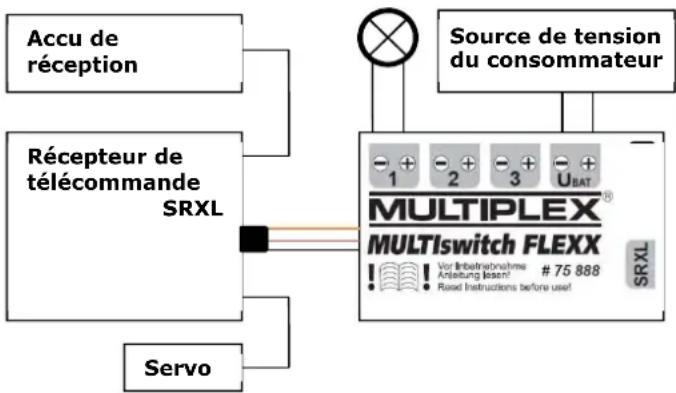

5.6 Cavalier U _BAT /U _BAT Cavalier U _BAT sorti
Lorsque ce cavalier est sorti, les consommateurs peuvent être alimentés séparément sur la borne U_BAT .
Le système électronique du MULTIswitch FLEXX et le récepteur nécessitent dans ce cas leur propre alimentation, comme un accu de réception.
! Dommages résultant d'une tension trop élevée : veillez à ce que la tension des consommateurs ne dépasse pas 12 volts (accu 3S LiPo). La plage de tension admissible des consommateurs individuels ne doit pas être dépassée.
Fig. 4 – Exemple avec le cavalier U _BAT sorti
6 REGLAGES
6.1 Réglage pour la télécommande SMART SX FLEXX
Les réglages par défaut du MULTIswitch FLEXX sont définis de façon à permettre l'utilisation des trois canaux de commutation avec l'émetteur SMART SX FLEXX.
| Canal de commutation | Capteur sur l'émetteur SMART SX FLEXX | Fonction |
| 1 Touche à bascule gauche à la verticale | activée/désactivée | |
| 2 Touche à bascule droite à la verticale | activée/désactivée | |
| 3 Touche du manche gauche | activée/désactivée par appui sur la touche | |
6.2 Affectation des trois canaux d'asservissement
Si vous utilisez une télécommande avec trois canaux d'asservissement à affecter, le MULTIswitch FLEXX peut être commandé comme suit dans les réglages par défaut :
| Canal d'asservissement | Canal de commutation MULTIswitch FLEXX |
| 5 1 | |
| 6 2 | |
| 7 3 |

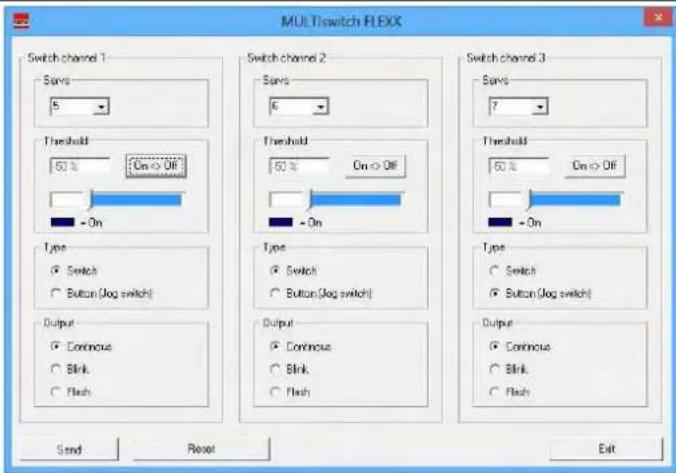

6.3 Réglage grâce à MULTIPLEX Launcher
Vous avez la possibilité d'adapter le MULTIswitch FLEXX à vos besoins par le biais du logiciel PC gratuit MULTIPLEX Launcher.
Le logiciel PC MULTIPLEX Launcher est disponible sous http://www.multiplexrc.de/fr.
Vous aurez besoin de l'accessoire suivant pour procéder à la connexion à un PC :
- Adaptateur USB pour PC de MULTIPLEX (n° de réf. 8 5149)
Il est possible de définir les réglages suivants pour chaque canal de commutation :
- Servo (canal d'asservissement)
• Threshold (seuil et direction de commutation) - Type (type de fonction de commutation)
- Commande du consommateur : Continuous (durable), Blink (clignotement), Flash
Le MULTISwitch FLEXX ne reçoit aucune donnée via le câble SRXL (le voyant LED reste éteint).
Causes probables et solutions :
- Le MULTISwitch FLEXX doit être redémarré (p. ex. après son utilisation sur le PC) : débranchez sa tension d'alimentation, puis rebranchez-la.
- En cas d'utilisation d'un récepteur télémétrique MULTIPLEX, la sortie SRXL doit tout d'abord être activée sur le récepteur (avec un adaptateur USB pour PC de MULTIPLEX (n° de réf. 85149) et MULTIPLEX Launcher ou bien avec MULTImate (n° de réf. 82094)).
Problème :
Le voyant LED signalant la réception de données s'allume, mais les consommateurs ne sont pas alimentés en courant.
Causes probables et solutions :
• Le cavalier U BAT est sorti.
- Aucune source de tension n'est raccordée sur la borne UBAT .
- L'affectation des canaux d'asservissement sur l'émetteur de télécommande n'est pas adaptée aux réglages au sein du MULTIswitch FLEXX.
8 ACCESSOIRES
Adaptateur USB pour PC de MULTIPLEX (n° de réf. 85149)
9 DECLARATION DE CONFORMITE CE
L'évaluation de l'appareil s'est déroulée dans le respect des normes européennes harmonisées.
Vous possédez donc un produit qui, en ce qui concerne sa conception, remplit les objectifs de protection fixés par la Communauté européenne en vue de garantir une exploitation sécurisée des appareils.
La déclaration de conformité CE détaillée est disponible au format PDF à l'adresse www.multiplex-rc.de/fr, dans la zone TÉLÉCHARGEMENTS, sous INFOS SUR PRODUITS.
10 ÉLIMINATION
Ne jetez jamais des équipements électriques portant le symbole de la poubelle barrée avec vos ordures ménagères, mais recourez plutôt à un système d'élimination approprié.
Dans les pays de l'Union européenne, il est interdit de se débarrasser des équipements électriques avec les déchets ménagers et résiduels (directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE)). Vous pouvez déposer gratuitement votre appareil usagé aux points de collecte officiels de votre commune ou de votre lieu d'habitation (par exemple, des déchetteries). Votre appareil y sera gracieusement éliminé dans les règles de l'art.
En rapportant votre ancien appareil, vous contribuez de manière significative à la protection de l'environnement.
11 GARANTIE ET EXCLUSION DE RESPONSABILITE
La société MULTIPLEX Modellsport GmbH & Co.KG décline toute responsabilité en cas de pertes, dommages ou frais résultant de l'utilisation et du fonctionnement incorrects, ou s'y rapportant de quelque façon que ce soit. Dans la mesure où la loi le permet, l'obligation de la société MULTIPLEX Modellsport GmbH & Co.KG de verser des dommages et intérêts, pour quelque raison juridique que ce soit, est limitée à la valeur facturée de la quantité de marchandises de la société MULTIPLEX Modellsport GmbH & Co.KG, qui participe directement à l'événement occasionnant les dommages. Cette disposition ne s'applique pas si, en vertu de dispositions légales contraignantes, la société MULTIPLEX Modellsport GmbH & Co.KG est tenue d'assumer sans limitation la responsabilité en cas de préméditation ou de négligence grave.
Nous accordons une garantie sur nos produits conformément aux dispositions légales et réglementaires
en vigueur. Pour tout recours en garantie, adressez-vous au revendeur à qui vous avez acheté le produit.
Sont exclus de la garantie les dysfonctionnements causés par les éléments suivants :
• Utilisation non conforme à l'usage prévu
- Entretien incorrect, retardé, annulé ou effectué par un organisme non agréé
- Raccordements incorrects
- Utilisation d'accessoires autres que les accessoires MULTIPLEX originaux
- Modifications/réparations exécutées par une tierce partie (ni MULTIPLEX ni un service de maintenance autorisé par MULTIPLEX)
• Dommages accidentels ou intentionnels
- Défauts résultant d'une usure normale
- Utilisation non conforme aux spécifications techniques ou associée à des composants d'autres fabricants
