MULTIswitch FLEXX - Juguete radiocontrolado MULTIPLEX - Manual de uso y guía de instrucciones gratis

Tensión de alimentación	3,8 – 12 Voltios (LiPo o batería)
Corriente máxima	9 Amperios (3 Amperios por canal)
Número de canales	3
Tipo de conexión	Bornes de tornillo
Compatibilidad	Receptores MULTIPLEX SRXL
Funciones soportadas	Iluminación, intermitentes, avisadores sonoros
Protección contra cortocircuito	Sí, cierre automático de bornes
Protección contra inversión de polaridad	Sí, con indicación
Indicador LED	Sí, para datos y alimentación
Dimensiones	No especificado
Peso	No especificado
Uso recomendado	Vehículos, barcos, aviones
Montaje	Fijación con tornillos
Alimentación externa	Sí, a través del borne U(Bat)
Protección térmica	No especificado
Material de la carcasa	No especificado
Temperatura de funcionamiento	No especificado

MANUAL DE USUARIO MULTIswitch FLEXX MULTIPLEX

! Este manual de instrucciones es parte integrante del producto. Contiene información e indicaciones de seguridad importantes. Debe conservarse en todo momento en lugar accesible y entregarse con el producto en caso de venta a un tercero.

MULTIswitch FLEXX trabaja con la señal de servo en serie MULTIPLEX SRXL. Puede utilizarse por tanto con todos los receptores de radiocontrol compatibles con SRXL. Esto incluye:

• Todos los receptores compatibles con telemetría
  • RX4/9 FLEXX M-LINK ID
  • RX4/16 FLEXX M-LINK ID

1 INTRODUCCIÓN

Muchas gracias por confiar en MULTIswitch FLEXX.

MULTIswitch FLEXX es un regulador universal para vehículos, barcos y aviones de modelismo. Ofrece tres canales de maniobra que permiten realizar las siguientes funciones:

• Control de iluminación, motores de corriente continua, bocina, sirena de niebla, ráfagas de luz, etc.
• Función de parpadeo para intermitentes, luces de emergencia, etc.
• Función de destello para luces de aviso, luces de posición, etc.

2 INDICACIONES DE SEGURIDAD

! Daños por cortocircuito: No puentée los terminales de los canales de maniobra de 1 a 3.
! Daños por polaridad incorrecta: Asegúrese de que la polaridad es la correcta al aplicar tensión en el terminal U(Bat).
! Daños por tensión incorrecta: Asegúrese de que todos los componentes de radiocontrol conectados están debidamente configurados para la tensión existente en el terminal U(Bat) En caso necesario, retire el puente U(Bat).

3 FUNCIONES

MULTIswitch FLEXX trabaja con la señal de servo en serie MULTIPLEX SRXL. La información de control se transmiten a través de una sola línea del receptor de radiocontrol al regulador. Esto reduce considerablemente el cableado en el modelo.

El control mediante SRXL permite combinar y ampliar MULTIswitch FLEXX con otros módulos funcionales.

MULTIswitch FLEXX se puede configurar en un ordenador con sistema operativo Windows, de modo que

los tres canales de maniobra pueden programarse de forma flexible e independiente para distintas tareas.

4 DATOS TÉCNICOS

N.° ref.	# 75888
Tensión de alimentación	3,8 – 12 V(batería LiPo 3S)
Intensidad máxima permanente	9 A(3 A por canal)

5 CONEXIONES

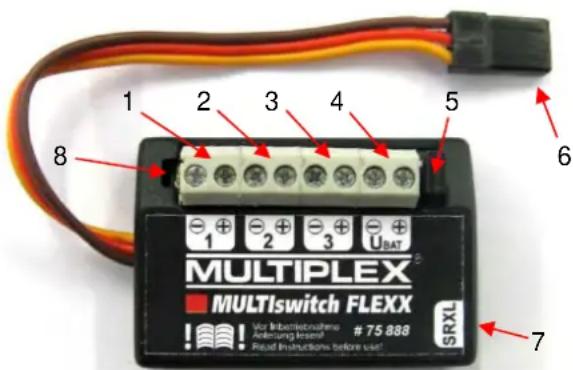

MULTIPLEX MULTIswitch FLEXX ! For Inbetriebnahme Anleihung inschl. Read Instructions before use! 7 SRXL 8 1 2 3 4 5 6

Fig. 1 MULTIswitch FLEXX

1 Canal de maniobra 1
2 Canal de maniobra 2
3 Canal de maniobra 3
4 U(Bat); terminal para tensión de alimentación
5 Puente U(Bat)
6 SRXL / Tensión de servicio (del receptor de radiocontrol)
7 Salida SRXL (para otra unidad reguladora u otros dispositivos compatibles con SRXL)
8 Indicador LED de recepción de datos

5.1 Canal de conexión 1 a 3

Conecte aquí los consumidores eléctricos, p. ej. luces LED, bombillas, motores, bocinas, etc.

Cuando conecte los consumidores (p. ej. LED) asegúrese de que la polaridad es la correcta.

! Daños por sobrecarga eléctrica: Asegúrese de que la intensidad máxima por canal no supera los 3 amperios.

5.2 SRXL / Tensión de servicio

Enchufe el cable en la salida del receptor que emitirá la señal de servo en serie MULTIPLEX SRXL.

A través de este cable se suministra también la tensión de servicio adecuada al MULTIswitch FLEXX.

5.3 Salida SRXL

El conector de poste está conectado a la entrada SRXL en 1:1.

Si lo desea, puede conectar otros aparatos compatibles con SRXL. Puede, por ejemplo, configurar una cadena con varios MULTIswitch FLEXX o conectar un sistema de estabilización compatible con SRXL.

5.4 Indicador LED

El LED se ilumina en cuanto el MULTIswitch FLEXX recibe datos correctos de un receptor de radiocontrol o de un PC.

5.5 Puente U(Bat) / U(Bat) Puente U(Bat) conectado

Cuando el puente está conectado, las tensiones de servicio de la electrónica del MULTIswitch FLEXX, del dispositivo de radiocontrol y del consumidor estarán activas.

En este caso, solo se necesita una sola fuente de tensión alimentación. Esta fuente puede ser la batería conectada al receptor de radiocontrol.

También puede conectarse otro tipo de fuente de alimentación en el terminal U(Bat).

! Daños por sobretensión: Asegúrese de que la tensión máxima no supera los 12 voltios (batería LiPo 3S). Si el puente U(Bat) está conectado no puede sobrepasarse la tensión máxima de servicio de NINGUNO de los componentes conectados (consumidor, receptor, servos). En el caso de servos estándar, la tensión máxima es de 6 voltios.

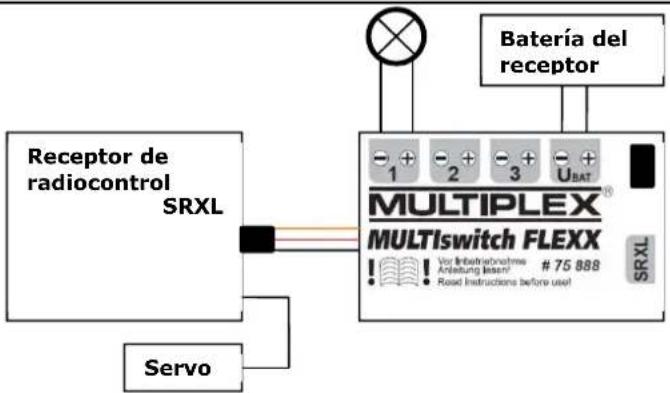

Batería del receptor Receptor de radiocontrol SRXL Servo MULTIPLEX® MULTIswitch FLEXX ! Var Inbetroantrahme Anleitung Izenin! # 75 888 Read Instructions before use! SRXL

Fig. 2 Ejemplo puente U(Bat) conectado

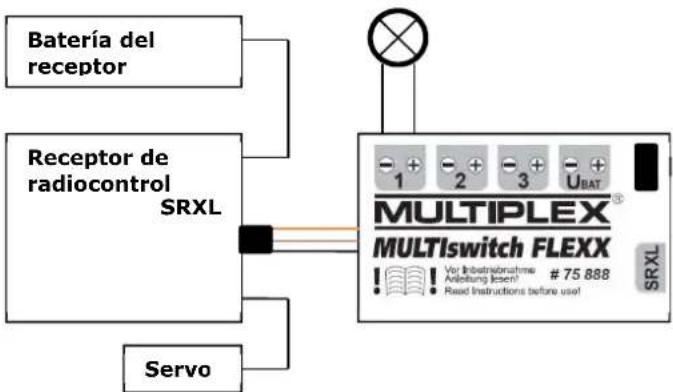

Receptor de radiocontrol SRXL Servo Batería del receptor MULTIPLEX® MULTIswitch FLEXX ! Vor Inbetriebnahme Anleitung laser! Read Instructions before use! -1 + -2 + -3 + UBAT

75 888

SRXL

Fig. 3. Ejemplo puente U(Bat) conectado (alternativa)

5.6 Jumper U(Bat) / U(Bat) Jumper U(Bat) desconectado

Si el jumper está desconectado, la alimentación de los distintos consumidores puede efectuarse por separado a través del terminal U(Bat).

En este caso, la electrónica del MULTIswitch FLEXX y el receptor precisan una fuente de alimentación propia, p. ej. la batería del receptor.

! Daños por sobretensión: Asegúrese de que la tensión máxima de los consumidores no supera los 12 voltios (batería LiPo 3S). No se puede sobrepasar el rango de tensión permitido para cada uno de los consumidores.


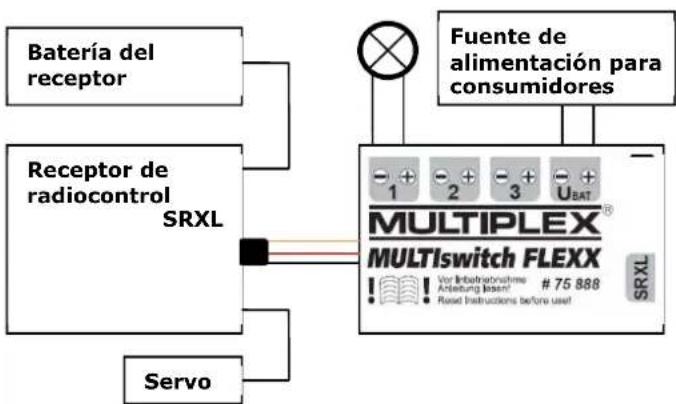

Fig. 4 Ejemplo puente U(Bat) desconectado

6 CONFIGURACIÓN

6.1 Configuración para radiocontrol SMART SX FLEXX

El MULTIswitch FLEXX viene preconfigurado de fábrica para que los tres canales de maniobra puedan utilizarse con la emisora SMART SX FLEXX.

Canal de maniobra	Transductor en la emisora SMART SX FLEXX	Función
1 Pulsador basculante izquierda vertical		on/off
2 Pulsador basculante derecha vertical		on/off
3 Tecla palanca izquierda on/off		pulsando tecla

6.2 Asignación de canales servo libres

Si utiliza un radiocontrol con canales servo sin asignar, puede utilizar el MULTlswitch FLEXX con los ajustes de fábrica de la siguiente manera:

Canal servo	Canal de maniobraMULTIswitch FLEXX
5 1
6 2
7 3

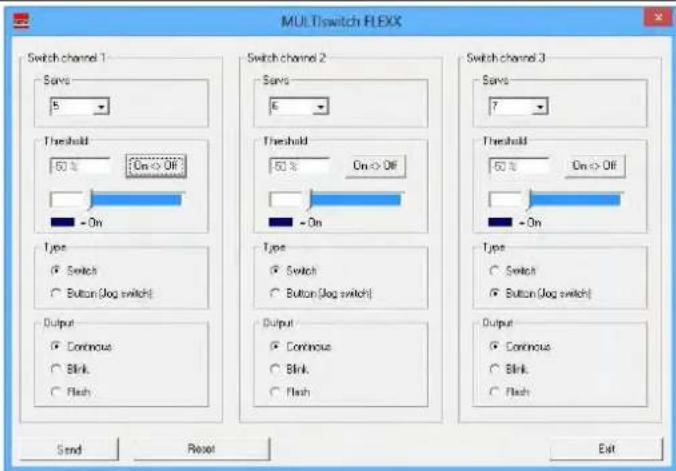

6.3 Configuración mediante MULTIPLEX Launcher

Puede configurar MULTIswitch FLEXX en función de sus necesidades con el software gratuito para PC MULTIPLEX Launcher.

Para descargar el software MULTIPLEX Launcher vaya a http://www.multiplexrc.de.

Para establecer la conexión con el PC necesita el siguiente accesorio:

- Adaptador MULTIPLEX PC USB #8 5149

En cada canal de maniobra [Switch channel] puede realizar los siguientes ajustes:

• Canal servo
• Umbral y dirección de maniobra [Threshold]
• Tipo de función de maniobra [Type]
• Control del consumidor [Output]: continuo [Continuous], parpadeo [Blink], destellos [Flash]

7 FALLOS Y SOLUCIONES

Problema:

MULTIswitch FLEXX no recibe datos a través de la línea SRXL (el LED permanece apagado).

Posibles causas y soluciones:

• Debe reiniciarse MULTIswitch FLEXX (p. ej. tras usarse con el PC): Desenchufar la fuente de alimentación y volver a enchufarla.
• Cuando se utiliza un receptor telemétrico MULTIPLEX debe activarse primero la señal SRXL en el receptor (p. ej. con el adaptador MULTIPLEX PC USB #85149 y MULTIPLEX Launcher o con #82094 MULTImate).

Problema:

El LED de recepción de datos se enciende, pero no llega corriente a los consumidores.

Posibles causas y soluciones:

• El puente U(Bat) está desconectado.
• No se ha conectado ninguna fuente de tensión al terminal U(Bat).
• La asignación de servos en la emisora de radiocontrol no concuerda con los ajustes del MULTIswitch FLEXX.

8 ACCESORIOS

MULTIPLEX PC USB Adapter #85149

9 DECLARACIÓN DE CONFORMIDAD CE

El aparato ha sido validado conforme a las directivas europeas armonizadas que le son aplicables.

Esto significa que está en posesión de un producto cuyo diseño cumple las disposiciones de la Comunidad Europea relativas al uso seguro de los aparatos.

Encontrará la Declaración de conformidad CE íntegra como archivo PDF en el apartado "Información de Productos" de la sección DESCARGAS de www.multiplex-rc.de.

10 ELIMINACIÓN DE RESIDUOS

Los aparatos eléctricos marcados con un contenedor de basura tachado no se pueden desechar con la basura doméstica sino conforme a las directrices especiales de eliminación de residuos aplicables en su caso.

En los países de la UE (Unión Europea) los aparatos eléctricos no se pueden desechar con la basura doméstica (Directiva 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos (RAEE)). Los aparatos obsoletos deben desecharse en los puntos de recogida municipales habilitados para ello. Éstos eliminan o reciclan el aparato de la forma debida y sin coste para usted.

La eliminación correcta de este tipo de aparatos contribuye enormemente a proteger el medio ambiente. ¡Ayúdenos!

11 GARANTÍA/EXCLUSIÓN DE RESPONSABILIDAD

La empresa MULTIPLEX Modellsport GmbH & Co.KG no asume ningún tipo de responsabilidad por posibles daños, pérdidas o costes derivados directa o indirectamente del mal uso o uso indebido del aparato. En la medida permitida por la ley, la obligación de indemnización de la empresa MULTIPLEX Modell-sport GmbH & Co.KG se limita, independientemente del motivo jurídico que la genere, al valor en factura de la mercancía de MULTIPLEX Modellsport GmbH & Co.KG directamente implicada en el hecho causante del daño. La anterior disposición no es aplicable en el caso de que las disposiciones legales de obligado cumplimiento establezcan una responsabilidad ilimitada de MULTIPLEX Modellsport GmbH & Co.KG por dolo o negligencia grave.

Todos nuestros productos tienen una garantía acorde con las disposiciones legales aplicables en cada momento En caso de garantía, póngase en contacto con el establecimiento en el que adquirió el producto.

La garantía no cubre fallos provocados por:

• Uso indebido.
• Falta de mantenimiento, mantenimiento incorrecto, incumplimiento de intervalos de mantenimiento o mantenimiento efectuado por un servicio no autorizado.
• Conexionado incorrecto.
• Empleo de recambios no originales MULTIPLEX.
• Modificaciones o reparaciones no efectuadas por MULTIPLEX o un servicio técnico autorizado MULTIPLEX.
• Daños accidentales o intencionados.
• El desgaste normal.
• Funcionamiento no conforme con las especificaciones técnicas o empleo de componentes de otros fabricantes.
