BEDIENUNGSANLEITUNG MULTIswitch FLEXX MULTIPLEX

Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie beinhaltet wichtige Informationen und Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit aufzubewahren und beim Verkauf des Produktes an Dritte weiterzugeben.

Der MULTIswitch FLEXX arbeitet mit dem seriellen Servosignal MULTIPLEX SRXL. Er lässt sich daher mit allen SRXL-fähigen Fernsteuerempfängern betreiben. Dazu gehören

• alle telemetriefähigen Empfänger
  • RX4/9 FLEXX M-LINK ID
  • RX4/16 FLEXX M-LINK ID

1 EINLEITUNG

Wir freuen uns, dass Sie sich für MULTIswitch FLEXX entschieden haben.

MULTIswitch FLEXX ist ein universell einsetzbarer Schaltbaustein für Fahrzeug- Schiffs- und Flugmodelle. Er stellt drei Schaltkanäle zur Verfügung, mit denen folgende Funktionen möglich sind:

• Ansteuerung von Beleuchtung, Gleichstrommotoren, Hupe, Nebelhorn, Lichthupe etc.
• Blinkfunktion für Richtungsanzeiger / Warnblinker
• Blitzfunktion für Warnleuchten, Positionsleuchten etc.

2 SICHERHEITSHINWEISE

Schäden durch Kurzschluss: Schließen Sie die Klemmen der Schaltkanäle 1 bis 3 nicht kurz.
Schäden durch falsche Polung: Beachten Sie die korrekte Polung beim Anschließen einer Spannung an die Klemme U(Bat).
Schäden durch falsche Spannung: Stellen Sie sicher, dass alle angeschlossenen Fernsteuerkomponenten für die angelegte Spannung an der Klemme U(Bat) ausgelegt sind. Entfernen Sie gegebenenfalls den Jumper U(Bat).

3 FUNKTIONSBESCHREIBUNG

Der MULTlswitch FLEXX arbeitet mit dem seriellen Servosignal MULTIPLEX SRXL. Die Steuerinformationen werden über eine einzige Leitung vom Fernsteuerempfänger zum Schaltbaustein übertragen. Dies reduziert den Verkabelungsaufwand im Modell.

Durch die Ansteuerung über SRXL kann der MULTIswitch FLEXX mit weiteren Funktionsbausteinen kombiniert und erweitert werden.

Der MULTIswitch FLEXX ist mit einem Windows PC einstellbar, so dass die drei Schaltkanäle flexibel und unabhängig für verschiedene Aufgaben eingesetzt werden können.

4 TECHNISCHE DATEN

Best.-Nr. # 75888
Versorgungs-spannung	3,8 – 12 Volt(3S LiPo Akku)
Maximale dauerhafte Strombelastung	9 Ampere(3 Ampere pro Kanal)

5 ANSCHLÜSSE

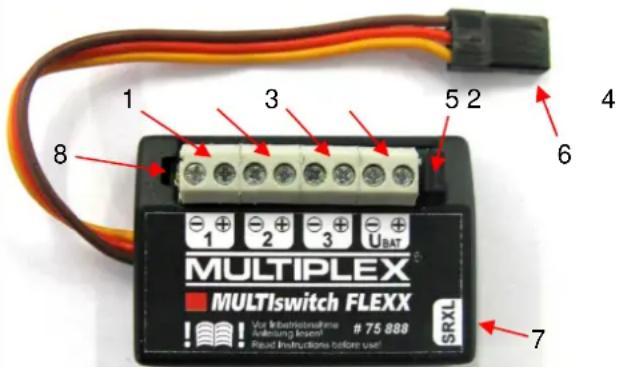

MULTIPLEX® MULTIswitch FLEXX Vor Inductionnahme Ankung Lesen! Read Instructions before use! SRXL 1 2 3 4 5 6 7 8

Abb. 1 MULTIswitch FLEXX

1 Schaltkanal 1
2 Schaltkanal 2
3 Schaltkanal 3
4 U(Bat); Klemme für Versorgungsspannung
5 Jumper U(Bat)
6 SRXL / Betriebsspannung (vom Fernsteuerempfänger)
7 SRXL Ausgang (zu weiterer Schaltkanaleinheit oder anderen SRXL-fähigen Geräten)
8 LED Anzeige für Datenempfang

5.1 Schaltkanal 1 bis 3

Schließen Sie hier die elektrischen Verbraucher an, z.B. LEDs, Glühlampen, Motoren, Hupe, etc.

Achten Sie bei Anschließen der Verbraucher (z.B. LEDs) auf die richtige Polung.

Schäden durch zu hohe Strombelastung: Beachten Sie, dass die maximale Strombelastung pro Schaltkanal 3 Ampere beträgt.

5.2 SRXL / Betriebsspannung

Stecken Sie das Kabel an den Empfängerausgang, an dem das serielle Servosignal MULTIPLEX SRXL ausgegeben wird.

Der MULTIswitch FLEXX wird über diese Leitung auch mit seiner Betriebsspannung versorgt.

5.3 SRXL Ausgang

Die Stiftleiste ist 1:1 mit dem SRXL Eingang verbunden.

Sie haben die Möglichkeit weitere SRXL-fähige Geräte anzuschließen. Sie können z.B. eine Kette mit mehreren MULTISwitch FLEXX erstellen, oder ein SRXL-fähiges Stabilisierungssystem anschließen.

5.4 LED Anzeige

Die LED beginnt zu leuchten, sobald der MULTlswitch FLEXX korrekte Daten von einem Fernsteuerempfänger oder einem PC empfängt.

5.5 Jumper U(Bat) / U(Bat)

Jumper U(Bat) aufgesteckt

Wenn der Jumper aufgesteckt ist, dann sind die Betriebsspannungen der MULTIswitch FLEXX Elektronik, der Fernsteueranlage und der Verbraucher miteinander verbunden.

In diesem Fall genügt eine einzige Spannungsquelle als Versorgung. Dies kann ein Empfänger-Akku sein, der am Fernsteuerempfänger angesteckt ist.

Alternativ genügt eine beliebige Spannungsquelle, die an der Klemme U(Bat) angeschlossen wird.

Schäden durch zu hohe Spannung: Achten Sie darauf, dass die Spannung maximal 12 Volt (3S LiPo Akku) beträgt. Bei gestecktem Jumper U(Bat) darf die maximale Betriebsspannung für ALLE angeschlossenen Komponenten (Verbraucher, Empfänger, Servos) nicht überschritten werden.
Bei Standard-Servos sind dies in der Regel maximal 6 Volt.

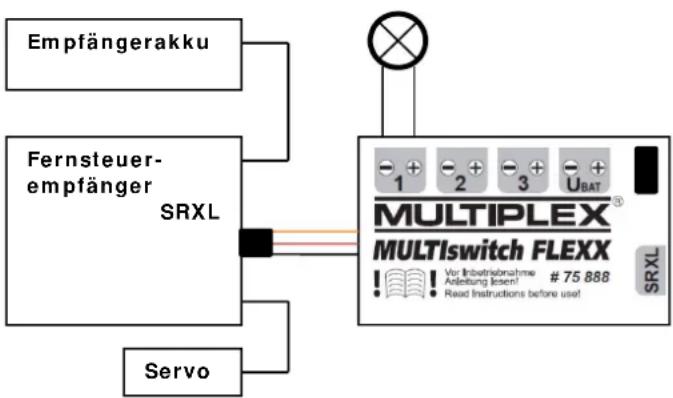

    note right of B: "MULTIswitch FLEXX\nVar Inbetriebnahme\nAnleitung lesen! \nRead Instructions before uset\n# 75 888\nSRXL\nVar Inbetriebnahme\nAnleitung lesen! \nRead Instructions before uset\n# 75 888\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL\nVar Inbetriebnahme\nAnleitung lesen!\nRead Instructions before uset\nSRXL

Abb. 2 Beispiel Jumper U(Bat) aufgesteckt

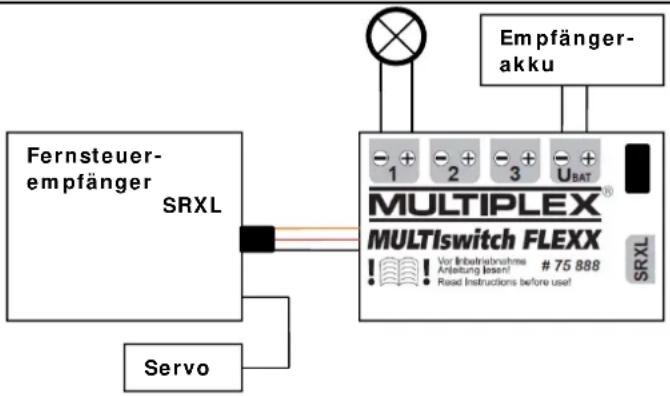

Fernsteuer- empfänger SRXL Servo MultipLEX® MULTIswitch FLEXX ! Vor Inbetriebnahme Anleitung lösse!

75 888

Read Instructions before use! Empfänger- akku 1 + -2 + -3 + UBAT SRXL

Abb. 3 Beispiel Jumper U(Bat) aufgesteckt (Alternative)

5.6 Jumper U(Bat) / U(Bat) Jumper U(Bat) abgezogen

Wenn der Jumper abgezogen ist, dann können die Verbraucher separat über die Klemme U(Bat) versorgt werden.

Die MULTIswitch FLEXX Elektronik und der Empfänger benötigen in diesem Fall eine eigene Versorgung, z.B. einen Empfänger-Akku.

Schäden durch zu hohe Spannung: Achten Sie darauf, dass die Spannung für die Verbraucher maximal 12 Volt (3S LiPo Akku) beträ Der zulässige Spannungsbereich der einzelnen Verbraucher darf nicht überschritten werden.

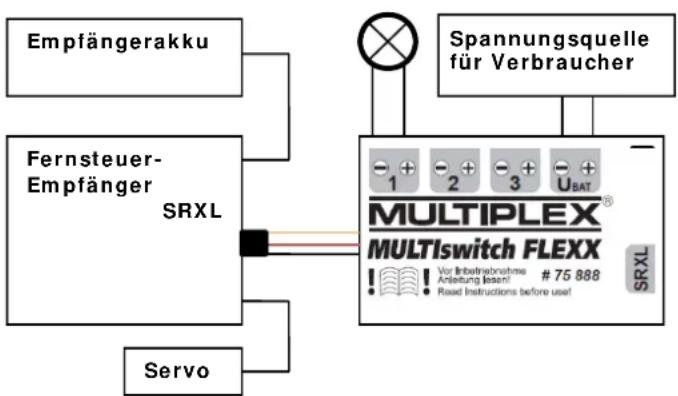


Abb. 4 Beispiel Jumper U(Bat) abgezogen

6 EINSTELLUNGEN

6.1 Einstellung für SMART SX FLEXX Fernsteuerung

Die Werkseinstellungen des MULTIswitch FLEXX sind so gewählt, dass die drei Schaltkanäle mit dem SMART SX FLEXX Sender bedient werden können.

Schaltkanal	Geber am SMART SX FLEXX Sender	Funktion
1	Tastenwippe links vertikal	ein / aus
2	Tastenwippe rechts vertikal	ein / aus
3	Knüppeltaste links	ein / aus bei Tastendruck

6.2 Zuordnung für freie Servokanäle

Wenn Sie eine Fernsteuerung mit frei zuzuordnenden Servokanälen verwenden, dann lässt sich der MULTISwitch FLEXX in der Werkseinstellung wie folgt steuern:

Servokanal Schaltkanal MULTIswitch FLEXX
5	1
6	2
7	3

6.3 Einstellung über MULTIPLEX Launcher

Sie haben die Möglichkeit MULTISwitch FLEXX mit der kostenlosen PC Software MULTIPLEX Launcher auf Ihre Bedürfnisse anzupassen.

Die PC Software MULTIPLEX Launcher erhalten Sie unter http://www.multiplexrc.de.

Für die Verbindung zu einem PC benötigen Sie folgendes Zubehör:

• MULTIPLEX PC USB Adapter #8 5149

Für jeden Schaltkanal sind folgende Einstellungen möglich:

• Servokanal
  • Schaltschwelle und -richtung
• Typ der Schaltfunktion
  • Steuerung des Verbrauchers: Dauer, Blinkfunktion, Blitzfunktion

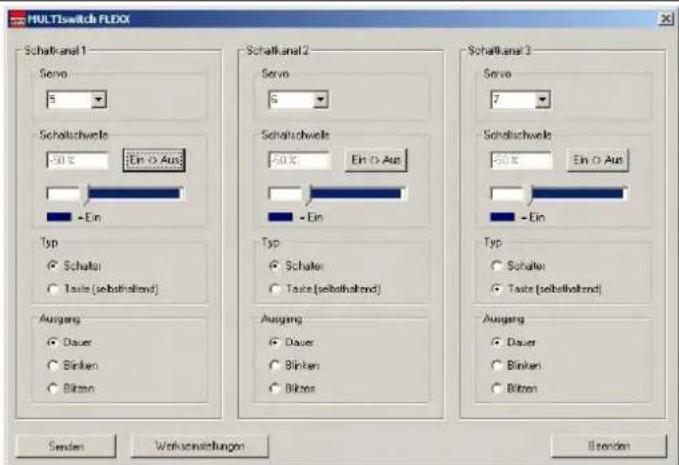

MULTIswitch FLEX Schaltkanal 1 Servo 5 Schaltschweite -50 % Ein > Aus -Ein Typ ● Schalter ○ Taste (sebathaltend) Ausgang ○ Dauer ○ Blinken ○ Bitzen Schaltkanal 2 Servo 5 Schaltschweite -50 % Ein > Aus -Ein Typ ● Schalter ○ Taste (sebathaltend) Ausgang ○ Dauer ○ Blinken ○ Bitzen Schaltkanal 3 Servo 7 Schaltschweite -50 % Ein > Aus -Ein Typ ● Schalter ○ Taste (sebathaltend) Ausgang ○ Dauer ○ Blinken ○ Bitzen Sendai Wohnswirklungen Brandon

Abb. 5 Windows Software MULTIPLEX Launcher

7 FEHLER UND LÖSUNGEN:

Problem:

MULTIswitch FLEXX empfängt keine Daten über die SRXL Leitung (die LED bleibt aus).

Mögliche Ursachen und Lösungen:

• MULTISwitch FLEXX muss neu gestartet werden (z.B. nach Betrieb am PC): Versorgungsspannung abziehen und wieder anstecken.
• Bei Verwendung eines MULTIPLEX Telemetrie-Empfängers muss die SRXL-Ausgabe zuerst am Empfänger aktiviert werden (z.B. mit MULTIPLEX PC USB Adapter #85149 und MULTIPLEX Launcher oder mit #82094 MULTImate)

Problem:

Die LED für Datenempfang leuchtet, aber die Verbraucher werden nicht mit Strom versorgt.

Mögliche Ursachen und Lösungen:

• Jumper U(Bat) ist abgezogen
- keine Spannungsquelle an Klemme U(Bat) angeschlossen
- Servozuordnung am Fernsteuersender passt nicht zu den Einstellungen im MULTIswitch FLEXX

8 ZUBEHÖR

MULTIPLEX PC USB Adapter #85149

9 CE-KONFORMITÄTSERKLÄRUNG

Die Bewertung des Gerätes erfolgte nach europäisch harmonisierten Richtlinien.

Sie besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele der Europäischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.

Die ausführliche CE-Konformitätserklärung finden Sie als PDF-Datei im Internet bei wwwMultiplex-rc.de im Bereich DOWNLOADS unter PRODUKT-INFOS.

10 ENTSORGUNG

Elektrogeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind, zur Entsorgung nicht in den Hausmüll geben, sondern einem geeigneten Entsorgungssystem zuführen.

In Ländern der EU (Europäische Union) dürfen Elektrogeräte nicht durch den Haus- bzw. Restmüll entsorgt werden (WEEE-Waste of Electrical and Electronic Equipment, Richtlinie 2002/96/EG). Sie können Ihr Altgerät bei öffentlichen Sammelstellen Ihrer Gemeinde bzw. ihres Wohnortes (z.B. Recyclinghöfen) kostenlos abgeben. Das Gerät wird dort für Sie fachgerecht und kostenlos entsorgt.

Mit der Rückgabe Ihres Altgerätes leisten Sie einen wichtigen Beitrag zum Schutz der Umwelt!

11 GEWÄHRLEISTUNG / HAFTUNGSAUSSCHLUSS

Die Firma MULTIPLEX Modellsport GmbH & Co.KG übernimmt keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit gesetzlich zulässig, ist die Verpflichtung der Firma MULTIPLEX Modell-sport GmbH & Co.KG zur Leistung von Schadenersatz, gleich aus welchem Rechtsgrund, begrenzt auf den Rechnungswert der an dem schadenstiftenden Ereignis unmittelbar beteiligten Warenmenge der Firma MULTIPLEX Modellsport GmbH & Co.KG. Dies gilt nicht, soweit die MULTIPLEX Modellsport GmbH & Co.KG nach zwingenden gesetzlichen Vorschriften wegen Vorsatzes oder grober Fahrlässigkeit unbeschränkt haftet.

Für unsere Produkte leisten wir entsprechend den derzeit geltenden gesetzlichen Bestimmungen Gewähr. Wenden Sie sich mit Gewährleistungsfällen an den Fachhändler, bei dem Sie das Produkt erworben haben.

Von der Gewährleistung ausgeschlossen sind Fehlfunktionen, die verursacht wurden durch:

• Unsachgemäßen Betrieb
- Falsche, nicht oder verspätet, oder nicht von einer autorisierten Stelle durchgeführte Wartung
• Falsche Anschlüsse
- Verwendung von nicht originalem MULTIPLEX-Zubehör
- Veränderungen / Reparaturen, die nicht von MULTIPLEX oder einer MULTIPLEX Servicestelle ausgeführt wurden
- Versehentliche oder absichtliche Beschädigungen
- Defekte, die sich aus der normalen Abnutzung ergeben
- Betrieb außerhalb der technischen Spezifikationen oder im Zusammenhang mit Komponenten anderer Hersteller.
