Caractéristiques techniques	Haut-parleur actif, puissance de 120W, réponse en fréquence de 50Hz à 20kHz, impédance de 4 Ohms.
Utilisation	Idéal pour des événements en direct, des concerts, des présentations et des installations fixes.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles. Nettoyer le haut-parleur avec un chiffon doux.
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive. Ne pas dépasser les niveaux de volume recommandés pour éviter d'endommager l'appareil.
Informations générales	Dimensions compactes, poids léger pour un transport facile, compatible avec divers équipements audio.

FOIRE AUX QUESTIONS - PPA121 JBSYSTEMS

Comment connecter le haut-parleur JB Systems PPA121 à une source audio ?

Utilisez un câble audio de 6,35 mm (1/4 pouce) pour connecter la sortie de votre appareil audio à l'entrée du PPA121. Assurez-vous que le haut-parleur est éteint lors de la connexion.

Pourquoi le son du haut-parleur est-il faible ?

Vérifiez le niveau du volume sur le haut-parleur ainsi que sur votre source audio. Assurez-vous également que le câble audio est correctement connecté et en bon état.

Le haut-parleur JB Systems PPA121 ne s'allume pas, que faire ?

Vérifiez que le haut-parleur est bien branché à une source d'alimentation et que la prise fonctionne. Testez avec un autre appareil pour vous assurer que le problème ne vient pas de l'alimentation.

Comment régler les basses et les aigus sur le PPA121 ?

Utilisez les commandes de tonalité situées sur le panneau de contrôle du haut-parleur pour ajuster les niveaux de basses et d'aigus selon vos préférences.

Le haut-parleur émet un bruit de fond, que faire ?

Vérifiez les connexions et le câblage pour toute interférence. Assurez-vous que votre source audio est de bonne qualité et essayez de changer de câble si nécessaire.

Puis-je utiliser plusieurs haut-parleurs JB Systems PPA121 ensemble ?

Oui, vous pouvez connecter plusieurs PPA121 en parallèle, mais assurez-vous de ne pas dépasser la puissance de sortie de votre source audio.

Quelle est la puissance nominale du haut-parleur JB Systems PPA121 ?

Le PPA121 a une puissance nominale de 120 Watts RMS, ce qui le rend adapté pour une utilisation en petits événements ou dans des environnements de travail.

Les haut-parleurs sont-ils compatibles avec un système Bluetooth ?

Le PPA121 n'est pas équipé de la technologie Bluetooth intégrée. Pour une connexion sans fil, vous aurez besoin d'un émetteur Bluetooth externe.

MODE D'EMPLOI PPA121 JBSYSTEMS

Débarrassez-vous de l'appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems ^® . Lisez attentivement les présentes instructions d'utilisation pour tirer profit de toutes les possibilités du produit.

CARACTÉRISTIQUES

Cet appareil ne produit pas d'interférences radio. Cet appareil répond aux exigences des directives européennes et nationales en vigueur. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Une puissante enceinte professionnelle portable munie d'un lecteur MP3 (reproduit aussi le format WMA) + une radio FM combinée
• Le lecteur MP3 prend en charge les clés de mémoire USB et les carte mémoires SD-HC jusqu'à 32 Go
• La radio FM est dotée d'une antenne interne (pour éviter de casser l'antenne) et d'une programmation automatique de stations préréglées
• Amplificateur puissant de 250 W RMS (500 W musicaux)
• En plus d'un lecteur interne, vous pouvez connecter aussi :
• 2 entrées de microphone (symétrique + non symétrique)
• 1 entrée de ligne (symétrique + non symétrique)
• Une sortie de ligne (symétrique) pour brancher des enceintes supplémentaires
• Réglages de tonalité aigus/basses
• Boîtier résistant en polypropylène
• Poignée de transport résistante intégrée
• Adaptateur support intégré de 35 mm
• Points d'ancrage intégrés
• Haut-parleur 300 mm (12") de haute puissance
• Moteur à compression 35 mm (1,35") de haute puissance

AVANT UTILISATION

• Avant d'utiliser cet appareil, vérifiez s'il n'a pas été endommagé durant le transport. En cas de dommages, n'utilisez pas l'appareil et consultez immédiatement votre revendeur.
• Important : Cet appareil est expédié de notre usine en parfait état et bien emballé. Il est absolument nécessaire que l'utilisateur suive strictement les instructions et les avertissements de sécurité se trouvant dans ce manuel. Tout dommage dû à une mauvaise manipulation n'est pas garanti. Le revendeur n'accepte aucune responsabilité pour tous les défauts et problèmes dus au non-respect de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous de joindre ce manuel.
• Pour protéger l'environnement, essayer de recycler autant que possible les matériaux d'emballage.

Vérifiez le contenu :

Vérifiez que le carton contient les éléments suivants :

• Guide d'utilisation
• PPA-121
  • Télécommande infrarouge

INSTRUCTIONS DE SÉCURITÉ :

ATTENTION : pour minimiser le risque de choc électrique, ne pas ouvrir ! L'appareil ne contient aucun composant réparable par l'utilisateur. Confiez toute réparation à un personnel qualifié uniquement.

Le symbole de l'éclair à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de « tensions dangereuses » non isolées à l'intérieur de l'appareil, d'une magnitude pouvant constituer un risque d'électrocution.

Le symbole du point d'exclamation dans un triangle équilatéral sert à avertir l'utilisateur que d'importants conseils d'utilisation et de maintenance sont fournis dans la documentation accompagnant l'appareil.

Ce symbole signifie : pour usage intérieur uniquement

Ce symbole signifie : Lisez les instructions

Cette enceinte peur facilement reproduire des niveaux de pression acoustique (NPA) susceptibles de provoquer des troubles d'audition graves et permanents. Protégez toujours vos oreilles lorsque vous êtes exposé(e) pendant une longue période à un NPA supérieur à 85 dB !

• Même si l'enceinte est fabriquée avec un matériau résistant à l'eau, le woofer et le tweeter ne sont pas protégés contre l'humidité et la pluie. De ce fait, cette enceinte est uniquement conçue pour une utilisation à l'intérieur. L'utilisation dans des conditions humides en plein-air annule toutes les garanties.
• Installez toujours cette enceinte dans des conditions de sécurité et de stabilité optimales.
• Soyez très prudents si les enceintes doivent être suspendues. Cette installation est potentiellement dangereuse et ne doit être réalisée que par des techniciens qui maîtrisent les techniques et les réglementations de la suspension d'enceintes.
• Pour éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
• Pour éviter une formation de condensation interne, laissez l'appareil s'adapter à la température ambiante quand vous le mettez dans une pièce chaude après le transport. La condensation empêche parfois l'appareil de fonctionner à plein rendement ou peut même causer des dommages.
• Ne placez pas d'objets métalliques et ne renversez pas de liquides à l'intérieur de l'appareil. Aucun objet rempli de liquide, tel que des vases, ne doit être placé au-dessus de l'appareil. Un choc électrique ou un dysfonctionnement peut en résulter. Si un corps étranger pénètre dans l'appareil, débranchez immédiatement le cordon d'alimentation de la prise secteur.
• Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée au-dessus de l'appareil.
• Ne couvrez pas les ouvertures de ventilation, cela pourrait entraîner une surchauffe.
• Évitez une utilisation dans des environnements poussiéreux et nettoyez l'appareil régulièrement.
• Gardez l'appareil loin de la portée des enfants.
• Les personnes inexpérimentées ne doivent pas utiliser cet appareil.
• La température ambiante de fonctionnement maximale est de 40°C. N'utilisez pas cet appareil à des températures ambiantes plus élevées.
• Débranchez toujours l'appareil lorsqu'il ne va pas être utilisé pendant une longue période et avant chaque entretien.
• L'installation électrique doit être effectuée par du personnel qualifié, conformément à la réglementation en matière de sécurité électrique et mécanique dans votre pays.
• Vérifiez que votre tension n'est pas supérieure à celle indiquée sur le panneau arrière de l'appareil.
• La prise d'entrée doit rester accessible pour le débranchement du secteur.
• Le cordon d'alimentation doit toujours être en parfait état. Éteignez immédiatement l'appareil dès que le cordon d'alimentation est écrasé ou endommagé. Il doit être remplacé par le fabricant, son agent de service ou une personne de même qualification afin d'éviter tout danger.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
• Même lorsque l'interrupteur d'alimentation est positionné sur OFF, l'appareil n'est pas complètement débranché du secteur !
• Cet appareil doit être mis à la terre pour être conforme à la réglementation en matière de sécurité.

• Pour le choc électrique, ne pas ouvrir. L'appareil ne contient aucun composant réparable par l'utilisateur.

• Ne réparez jamais un fusible et ne court-circuitez jamais le porte-fusible. Remplacez toujours un fusible endommagé par un fusible du même type ayant les mêmes spécifications électriques !

• En cas de sérieux problèmes de fonctionnement, cessez d'utiliser l'appareil et contactez immédiatement votre revendeur.
• Utilisez l'emballage d'origine pour transporter l'appareil.
• Pour des raisons de sécurité, il est interdit d'apporter des modifications non autorisées à l'appareil.

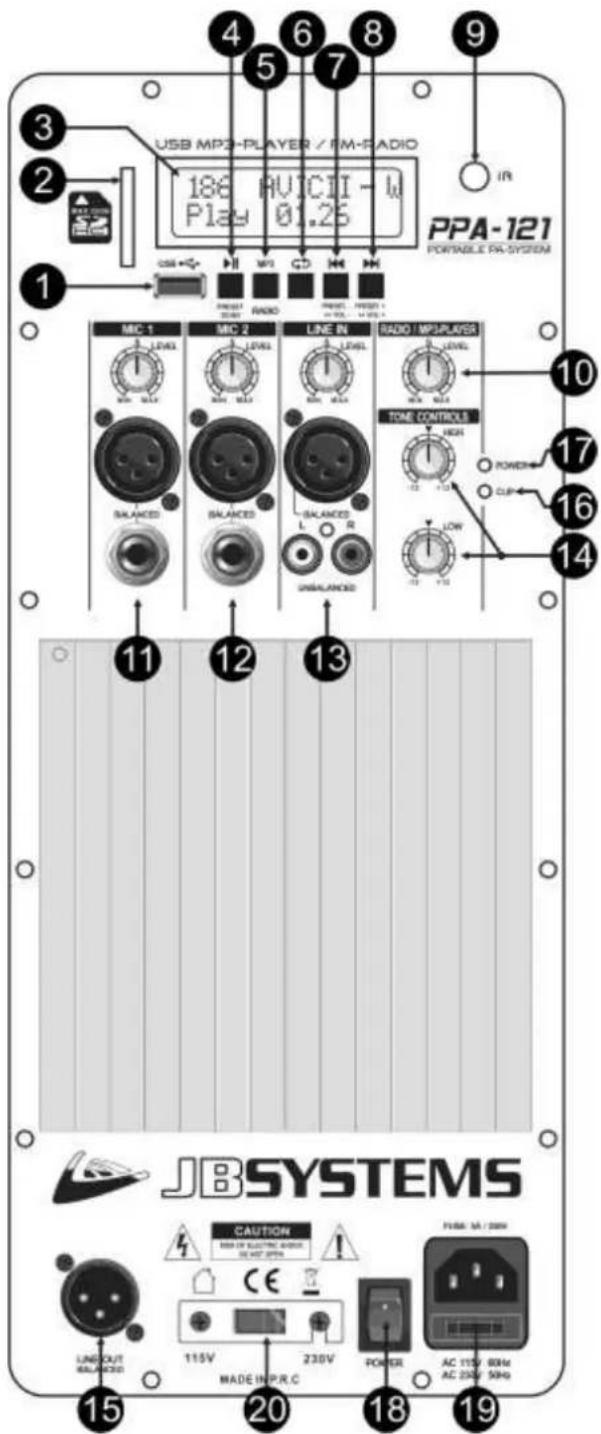

FONCTIONS

1. Entrée USB : Branchez ici une clé mémoire USB. Dès que la clé mémoire est insérée, l'écran indique « -- USB -- » suivi du nombre total de morceaux musicaux détectés.

Remarque importante : La mémoire USB doit être formatée au format FAT16 ou FAT32. Si une nouvelle mémoire USB n'est pas détectée, veuillez d'abord la formater à l'aide d'un ordinateur personnel.

1. Entrée carte SD : Insérez ici une carte SD ou SD-HC. Insérez la carte doucement avec le côté supérieur (côté imprimé) dirigé à gauche. Dès que la clé mémoire est insérée, l'écran indique « -- SD --- » suivi du nombre total de morceaux musicaux détectés.

Remarque importante : La carte SD doit être formatée au format FAT16 ou FAT32. Si une nouvelle carte SD n'est pas détectée, veuillez d'abord la formater à l'aide d'un ordinateur personnel.

1. ÉCRAN LCD : Affiche des informations précieuses sur la musique reproduite ou les stations radio.

2. Touche Lecture/Pause :

Opération avec le lecteur :

- Appuyez brièvement : Pour reproduire/mettre en pause la piste audio en cours.

- Appuyez longuement : Pour sélectionner un dossier, utilisez les boutons (7) et (8) pour parcourir les dossiers.

Mode radio :

- Appuyez brièvement : Le syntoniseur recherche la bande FM et permet de programmer automatiquement des stations FM préréglées.

1. Bouton SOURCE : Appuyez sur ce bouton pour basculer entre le lecteur MP3 et le syntoniseur FM (radio).

2. Bouton ALÉATOIRE : Appuyez sur ce bouton pour choisir un des modes de lecture aléatoire :

• RÉPÉTER UNE FOIS : Répéter la piste en cours.
• RÉPÉTER DOSSIER : Répéter le dossier en cours.
• TOUT RÉPÉTER : Répéter toutes les pistes sur la mémoire USB. C'est le mode de lecture « standard ».
• RÉPÉTER ALÉATOIREMENT : Lecture de toutes les pistes dans un ordre aléatoire.

1. Bouton PISTE PRÉCÉDENTE :

Opération avec le lecteur :

• Appuyez brièvement :

• Lecture normal : Sélection de la piste précédente.
• Sélection du dossier : (voir : 4) : sélection du dossier précédent.

USB MP3-PLAYER / FM-RADIO 186 AVICII - W Play 01.25 PPA-121 PORTABLE PA-SYSTEM MIC 1 LEVEL MIC 2 LEVEL LINE IN LEVEL RADIO / MP3-PLAYERS TONE CONTROLS HIGH POWER CLIP LOW 10 17 16 14 11 12 13 JBSYSTEMS CAUTION RED ON ELECTRIC GEAR BEAT OFF LINE OUT BALANCED 115V MADE IN P.R.C 230V POWER AC 115V 80Hz AC 230V 50Hz

- Appuyez longuement : Diminuer le volume du lecteur. Le volume standard est réglé au maximum : nous vous conseillons de le garder au maximum et d'utiliser le bouton rotatif (10) pour régler le volume.

Mode radio :

• Appuyez brièvement : Sélection de la station préréglée précédente.
• Appuyez longuement : Diminuer le volume du lecteur. Le volume standard est réglé au maximum : nous vous conseillons de le garder au maximum et d'utiliser le bouton rotatif (10) pour régler le volume.

8. Bouton PISTE SUIVANTE :

Opération avec le lecteur :

- Appuyez brièvement :

• Lecture normal : Sélection de la piste suivante.
• Sélection du dossier : (voir : 4) : sélection du dossier suivant.

- Appuyez longuement : Augmenter le volume du lecteur. Le volume standard est réglé au maximum : nous vous conseillons de le garder au maximum et d'utiliser le bouton rotatif (10) pour régler le volume.

Mode radio :

• Appuyez brièvement : Sélection de la station préréglée suivante.
• Appuyez longuement : Augmenter le volume du lecteur. Le volume standard est réglé au maximum : nous vous conseillons de le garder au maximum et d'utiliser le bouton rotatif (10) pour régler le volume.

9. RÉCEPTEUR INFRAROUGE : Reçoit les signaux infrarouges de la télécommande.

Remarque importante pour les numéros 10+11+12+13 : Pour éviter d'endommager les haut-parleurs de vos enceintes, veuillez régler tous les niveaux d'entrée toujours à zéro avant de l'allumer ou brancher un microphone ou une source audio. Cette précaution prise, réglez le volume au niveau souhaité.

1. VOLUME LECTEUR MP3/RADIO : Pour régler le volume du lecteur interne.
2. ENTRÉ MICRO 1 + VOLUME : Cette entrée accepte en même temps les microphones symétriques et non symétriques. Vous pouvez utiliser la prise d'¼" et les connecteurs mâles XLR à 3 broches. Réglez toujours d'abord le bouton du volume à zéro, puis tournez-le jusqu'au niveau de volume souhaité.
3. ENTRÉ MICRO 2 + VOLUME : Même fonction que le MICRO 1, voir : (11).
4. ENTRÉE DE LIGNE + VOLUME : Cette entrée acceptée des signaux audio symétriques (XLR à 3 broches) et non symétriques (RCA, cinch) au niveau de ligne comme par exemple : le lecteur CD, le tuner, le lecteur MP3... Réglez toujours d'abord le bouton du volume à zéro, puis tournez-le jusqu'au niveau de volume souhaité.
5. COMMANDE DE TONALITÉ : utilisé pour ajuster les sons aigus et les graves du signal principal.
6. SORTIE DE LIGNE : Cette sortie symétrique (XLR à 3 broches) permet de connecter plusieurs enceintes ensembles, la sortie de ligne est indépendante des réglages des commandes de tonalité (14).
7. LED ÉCRÊTAGE : s'allume lorsque l'amplificateur procède à l'écrêtage (proche de la distorsion). Si vous travaillez sur les limites de l'amplificateur, veuillez réduire légèrement le volume.
8. TÉMOIN D'ALIMENTATION : Indique que l'amplificateur est allumé.
9. INTERRUPTEUR D'ALIMENTATION : Permet d'allumer/éteindre l'ampli interne. Le témoin d'alimentation (17) s'allume lorsque l'enceinte est allumée.
10. TENSION D'ENTRÉE : Entrée secteur avec prise CEI et porte-fusible intégré. branchez le câble secteur ici.
11. SÉLECTEUR DE TENSION : Permet de sélectionner la tension secteur 115 ou 230VAC. Vérifiez la position de ce commutateur AVANT de brancher l'appareil au secteur.

SUSPENSION

• Important : L'installation ne doit être effectuée que par un personnel qualifié. Une mauvaise installation peut entraîner des blessures et/ou dommages graves. Un montage au plafond exige une grande expérience ! Les limites de charge de fonctionnement doivent être respectées, des matériels d'installation certifiés doivent être utilisés, l'appareil installé doit être inspecté régulièrement pour vérifier les conditions de sécurité.
• Assurez-vous qu'aucune personne étrangère ne se trouve dans la zone en dessous de l'emplacement d'installation durant le montage, le démontage et l'entretien.

• L'enceinte doit être installée hors de la portée des individus et hors des zones de passage ou d'installation des personnes.

• Avant la suspension, assurez-vous que la zone d'installation peut supporter une charge concentrée minimale égale à 10 fois le poids de l'enceinte.

• Utilisez toujours un câble de sécurité certifié qui pourrait supporter 12 fois le poids de l'enceinte lors de l'installation de l'appareil. Ce support de suspension de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'installation ne puisse tomber de plus de 20 cm si le support principal lâche.
• Cette enceinte doit être bien fixée ; un montage pivotant est dangereux et peut être exclu !
• L'opérateur doit s'assurer que la sécurité relative à l'installation et les conditions techniques sont

approuvées par un expert avant d'utiliser l'appareil pour la première fois. Les installations doivent être inspectées chaque année par une personne qualifiée pour être sûr que la sécurité est toujours optimale.

• Le coffret de l'enceinte est doté de 4 points d'ancrage utilisant des inserts M8. Ils peuvent être utilisés pour suspendre (accrocher) dans l'air. Pour cette raison, vous pouvez utiliser des boulons à œil avec un filetage métrique M8. Dans la plupart des cas, 2 câbles seront attachés sur la partie supérieure et un est utilisé pour retirer l'arrière.
• Faites très attention lorsque les enceintes sont suspendues. Cette installation est potentiellement dangereuse et ne doit être réalisée que par des techniciens qui maîtrisent les techniques et les réglementations de la suspension d'enceintes !

Fichiers audio pris en charge :

Plage de fréquence radio FM :

Incréments de syntonisation radio FM :

Pile de rechange pour la télécommande infrarouge :

<32 Go : au format FAT16/FAT32

SD + SDHC <32 Go : au format FAT16/FAT32

WMA, MP3 (à différents taux d'échantillonnage,

jusqu'à 320 kbit/s)

87,5 à 108MHz

0,1MHz

Pile CR2025 3V (incluse)

AMPLIFICATEUR

Puissance de l'amplificateur

Réponse en fréquence (+/-3dB)

THD (1 kHz/1 W)

Sensibilité d'entrée de ligne

Sensibilité d'entrée de microphone

Impédance d'entrée

Ratio S/B (microphone désactivé)

Égaliseur des fréquences basses

Égaliseur des fréquences hautes

Refroidissement

Entrée microphone

Entrée de ligne

Sortie de ligne

Fusible (5x20mm)

Alimentation

Dimensions HxLxP

Poids

250 W RMS

45 - 20,000Hz

0,12%

1V

15mV

20 kilo-ohms

85dB

+/-12dB @ 100Hz

+/-12dB @ 10kHz

Refroidissement par air naturel

XLR/jack symétrique/non symétrique

XLR symétrique/non symétrique 3 broches

XLR symétrique/non symétrique 3 broches

F5A/250V

115V CA/60Hz 230V CA/50Hz

580 x 372 x 315mm

15kg

Toutes les informations peuvent être modifiées sans préavis

Vous pouvez télécharger la dernière version de ce manuel sur notre site web : www.jb-systems.eu
