Type de produit	Égaliseur stéréo 2x15 bandes
Marque	JBSYSTEMS
Modèle	BEQ15
Alimentation	230 V CA, 50 Hz
Dimensions (L x H x P)	482 x 44,5 x 165 mm
Poids	2,5 kg
Réponse en fréquence	10 – 20 000 Hz
Fréquences de contrôle	25, 40, 63, 100, 160, 250, 400, 630 Hz
Amplitude de correction	±6 dB ou ±12 dB (sélectionnable)
Filtre coupe-bas	20 Hz, -12 dB/octave
Distorsion (THD+N)	<0,1 % à 1 kHz, 0 dB
Rapport signal/bruit	>66 dB (IHF A)
Niveau d'entrée/sortie	775 mV / 600 Ω
Entrées	Cinch asymétrique, Jack 6,3 mm symétrique, XLR symétrique
Sorties	Cinch asymétrique, Jack 6,3 mm symétrique, XLR symétrique
Indicateur LED	Peak (crête)
Interrupteurs et réglages	EQ ON, By-pass, Low Cut, Range (6/12 dB), Level, Ground Lift
Utilisation	Intérieur uniquement
Température ambiante max.	45°C
Classe de sécurité	II
Entretien	Chiffon doux légèrement humide ; éviter solvants
Réparabilité	Aucune pièce réparable par l'utilisateur ; confier à un technicien qualifié
Montage	Rack 19" (4 trous de vis en façade)
Accessoires inclus	Mode d'emploi

FOIRE AUX QUESTIONS - BEQ15 JBSYSTEMS

Comment brancher l'égaliseur BEQ15 ?

Connectez les entrées (source audio) aux prises Cinch, Jack ou XLR selon votre équipement. Les sorties se branchent à l'amplificateur ou aux enceintes actives. Utilisez des câbles de qualité et respectez les schémas de câblage symétrique/asymétrique décrits dans la notice.

Que signifie le voyant Peak ?

Le voyant Peak s'allume lorsque le niveau du signal est trop élevé. Réduisez le niveau d'entrée ou les curseurs de correction de manière linéaire pour éviter la distorsion.

Comment utiliser le filtre Low Cut ?

Activez l'interrupteur Low Cut pour couper les fréquences subsoniques (inférieures à 20 Hz). Cela permet d'éliminer les bruits indésirables et de protéger vos enceintes.

Quelle est la différence entre les modes ±6 dB et ±12 dB ?

L'interrupteur Range permet de choisir l'amplitude de correction : ±6 dB pour des corrections fines, ±12 dB pour des corrections plus importantes. Sélectionnez selon vos besoins.

Comment éviter le ronflement (boucle de masse) ?

Utilisez le commutateur Ground Lift sur la face arrière. En position 'Flat', la masse audio est séparée du châssis, ce qui peut éliminer les boucles de masse et les ronflements.

Puis-je utiliser l'égaliseur avec des enceintes actives ?

Oui, branchez la sortie de l'égaliseur directement sur l'entrée de vos enceintes actives. Assurez-vous que les niveaux sont adaptés pour éviter la saturation.

Quel type de câble utiliser pour une connexion symétrique ?

Pour une connexion symétrique, utilisez un câble Jack 6,3 mm stéréo ou XLR à 3 broches. Respectez le brochage : broche 2 = signal +, broche 3 = signal -, broche 1 = masse pour XLR.

Comment nettoyer l'appareil ?

Nettoyez l'appareil avec un chiffon doux légèrement humide. N'utilisez jamais de solvants comme le benzène ou le thinner, et évitez d'introduire de l'eau à l'intérieur.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Si le fusible est endommagé, remplacez-le par un fusible de même type et mêmes caractéristiques. Si le problème persiste, contactez un technicien qualifié.

Où trouver le manuel complet ?

Le manuel complet est disponible en téléchargement gratuit sur notre site notice-facile.com ou sur le site du fabricant www.beglec.com.

MODE D'EMPLOI BEQ15 JBSYSTEMS

Débarrassez-vous de l'appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems, Veilliez dire ce mode d'emploi très attentivement afin de pouvoir expliquer toutes les possiblés de cet approail.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVÉLLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPECIALES, JOURNÉES PORTES OUVERTES, ETC. SURFÉZ SUR: WWW.BEGLEC.COM ←

CHARACTERISTIQUES

Cet'article ne produit pas d'interférences radio. Il rend aux exigences nationales et européennes. La conformité a été établi et des déclarations et documents correspondants ont été déposés par le fabricant.

Egaliseur stereg 2x15 bandes
Usane symetrieque ou asyn
- Commutateur de niveau: +6 dB/+12 dB
Commutateur by pass de l'égalier
Commutator bye fte subponique
- Commutative poor future subsonic - Format standard 192 encodable

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet'article, assurez-vous d'absence de dommages liés au transport. En cas de dommages, n'utilise pas l'article et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage liée à une utilisation incorrecte. Le vendre ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conséze vê Manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joinsre ce manuel également.
• Afin de protégier l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Verifiez si l'emballage content bien les articles suivants :
Mode d'emploi
L'égaliseur EQ215 ou BEQ15

INSTRUCTIONS DE SECURITE:

ATTENTION: afin de réduire le risque d'électrocution, n'elleviez jamais le couverture d'applearell. Il n'y a aucune piece à l'intérieur de l'apporeil que vous poussiez replumper vous-même. Confiez l'intérieur uniquement à des techniciques qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'apparoil, qui ce peut cause un risque d'électrocution.

FRANCAIS MODE D'EMPLOI

Un point d'exclamation dans un triangle préviant de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage a l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: apparéil construit selon les normes de sécurité classe II

Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéel à la plule ou l'humidité.
Pour évier la formation de condensation à l'intérieur de l'appareil, patenteze quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
Cet apparell est destiné à une utilisation à l'intérieur uniquement.
- No pas insider d'objet metallique ou revolver de liquide dans l'article. Aucun objet contenant un liquide, teils que des vases, ne peut etree placed sur cet article. Cela risquerait de provoquer une decharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'article, déconnecté immediatallément de la source d'alimentation.
- Autcune source de flamme nue, telle que des bouygies allumees, ne peut etre place sur l'appareil.
- Ne pas couvir les orimes de ventilation, un risque de surchaître en résumant.
No one fiscasse l'airiel dans un environnement ou s'est pas sié
No. pas lancer (annuel est note des ansants
Les personnes non experimentees ne doivent pas utiliser cet apocrineil.
La temperature ambiente maximaie d'utilisation de l'appareil est de 45^ .Ne pas l'utilisation au-dess de cette temperature.
- Rien ne doit se couver contre l'apparot : la distance minimum pour en permettre une ventilation suffisante est de 50m.
- Débranche toujours l'appareil si vous ne futilissez pas de manière prolongée ou avant d'entreprene des réparations.
- Les installations électriques ne peuvent être faibles que par du personnel qualifié et conformément aux réglements de sécurité électricque et mécanique en vigueur dans chaque pays.
Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous trouvez ne dépassée那份 cette incluèe à l'arrête d'appareil.
- La prise doit tous jours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
- Le cordon d'alimentation doit toutes être en parfait et. Mettez immeditément l'unte hors tension si le cordon devait'être écrasé ou endommage. Pour évierter tout risque de choc électrique, le cordon doit être remplace par le constructeur, son agent ou un technician qualifié.
- Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres cables!
- Quand l'interrupteur principal est en position OFF, cet apparéel n'est pas complètement isolé du courant 230V!
- Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil.
- Pour évidre tout déchéange电量, ne pas ouvir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilitaire à l'intérieur.
- No jamais reparer ou court-circulator un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
- En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre reventer immeditaté.
- Utilisez l'emballage d'ongine si l'apparil doit etre transporte.
- Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non specifiquement autorisé par les parties responsables.

FRANCAIS MODE D'EMPLOI

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aere, à l'abri de l'humidite et des fortes températures.
• Placer et utiliser l'appareil à proximite de sources de chaleur telles que spots, amplis., pourriat affecter ses performances et même endomgarl l'appareil.
• L'appareil peut être installé dans un rack de 19^ . Fixez l'apparéil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non foumies). Essayez d'éventer les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
  Pour résorber la condensation à l'interieur de l'aporeil, le laisser s'adapté à la nouvelle/temporature ambiente par le transport. La condensation peut alerter les performances de l'aporeil.

NETTOYAGE:

Neltoyzl' appareil a l'aide d'un chiffon doux, légarement humide. Evitaz d'introduire de l'eau à l'intérieur du'appareil. N'utilise pas de produits volatilsels que le benzéne ou le 'thinner', qui peuvent endommager l'apparil.

1. Curses de correction : Avec ces curseurs, vous pouvez corriger le niveau sonor de
   chaque bande de frquence, Veillez à centerer votre courbe de correction autour de la ligne "o".
2. EQ ON: Avec cet interrupteur, vous activiez les corrections que vous ave fait. Lorsque cet interrupteur n'est pas enforcé, le signal d'entrée est envoy à la salle sans aucune correction.
3. Peak Led : Vous indique si le signal est trop élevé. Veillez diminuer toutes les corrections d'une façon linéaire
4. 6/12 dB Range: A faide de cet interrupteur, vous pouvez selectionner l'amplitude de correction entre ± 6 ou ± 12 dB. Lorsque vous choisissez ± 12 dB, vous pouvez faire des corrections plus importantes au niveau du signal.
5. Low Cut: Low Cut, c-à-d. l'activation d'un filtre qui coupe les fréquences subsoniques (< 20 Hz).
6. Level: Le curseur pour ajuster le niveau du signal d'entree.
7. Interrupteur Marche/Arret

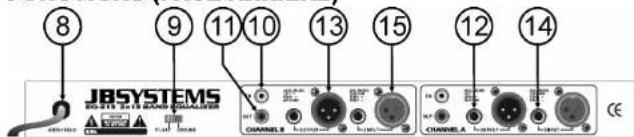

FUNCTIONS (FACE ARRIERE)

1. Cable d'alimentation: Sert au raccordement sur le réseau 230 V.
2. Ground Lift :
   Flat (flottant): La masse audio et la masse du chassis sont séparées. Ceci est parfoids nécessaire àit d'évitir (ou de faire disséralre) des bouchés de masse.
   Le chassis est l'extradiction, le trésorerie, le trésorerie des moulines.
3. Entrée asymétrique par la fiche Cinch
   11.Sortie asymétrique par la fiche Cinch

FRANCAIS MODE D'EMPLOI

1. Sortie symétrique par la fiche jack stéreo 6,3 mm : Masse = Masse, Point du milieu = Signal - Pointe = Signal +
   En cas d'un cablage asymétrique, veillez à ce que le point du milieu du jack soit libre.
2. Sortie symétrique par la fiche XLR: Pin 1 = Masse, Pin 2 = Signal+, Pin 3 = Signal-
   En cas d'un cablage asymétrique, veillez a ce que le point 3 de l'XYLR soit libre. Pin 1 = masse; Pin 2 =
   signs
3. Entrec symétrique par jack stéreo 6,3 mm: Masse = Masse, Point du milieu = Signal-, Pointe =
   Signal + En cas d'un cablage asymétrique, porter le point du milieu avec la masse.
4. Entree symetrique par XLR: Pin 1 = Masse, Pin 2 = Signal +, Pin 3 = Signal -
   En cas d'un cablage asymétrique, ponter le point 3 avec le point 1 (masse).

CHARACTERISTIQUES TECHNIQUES

Alimentation: CA 230 V, 50Hz

Réponse en fréquence: 10-20.000Hz

Contrôles de tonalité: 25/40/63/100/160/250/400/630Hz

Portedes contrôles:

Filtre coupe bas: 20Hz/-12dB

DHT + bruit: <0.1% @ 1kHz, 0dB

S/N Ratio (IHFA):>66dB @ 1kHz

Entrées:

Sorties: 775mV @ 600Ω

Dimensions: 482(L) x 44,5(H) x 165(P) mm

Polds: 2.5kg

Chacune de ces informations peut etre modifie sans averissement prealable. You pouze

telecharger la derniere version de ce mode d'emploi de notre site Web: www.beglec.com
