Type d'appareil	Objectif photo
Plage focale	200-400 mm
Ouverture maximale	f/4
Type de mise au point	AF-S (autofocus silencieux)
Traitement optique	Nano Crystal Coat
Réduction des vibrations	Oui (VR II)
Type d'objectif	Téléobjectif zoom
Monture	Non précisé
Distance minimale de mise au point	Non précisé
Nombre d'éléments optiques	Non précisé
Nombre de groupes optiques	Non précisé
Diamètre du filtre	Non précisé
Poids	Non précisé
Dimensions	Non précisé
Compatibilité	Appareils photo reflex numériques
Fabrication	Japon

FOIRE AUX QUESTIONS - AI-S ZOOM-NIKKOR ED 200-400MM F/4 NIKON

Comment nettoyer l'objectif NIKON AI-S ZOOM-NIKKOR ED 200-400MM F/4 ?

Utilisez un chiffon en microfibre propre et sec pour essuyer l'optique. Pour les taches tenaces, utilisez un nettoyant pour lentilles spécifique.

Quel type de filtre est compatible avec cet objectif ?

Cet objectif est compatible avec des filtres de 77 mm de diamètre.

Comment monter l'objectif sur un boîtier Nikon ?

Alignez le repère rouge de l'objectif avec celui du boîtier et tournez l'objectif dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

L'objectif est-il étanche ?

L'objectif est conçu avec une certaine résistance aux intempéries, mais il n'est pas totalement étanche. Évitez les conditions extrêmes.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 3,5 mètres.

Comment utiliser la fonction de zoom de l'objectif ?

Pour zoomer, tournez la bague de zoom dans le sens des aiguilles d'une montre pour un grossissement et dans le sens inverse pour un dézoom.

Quels sont les modes de mise au point disponibles ?

Cet objectif propose un mode de mise au point manuelle et un mode de mise au point automatique, selon le boîtier utilisé.

Puis-je utiliser cet objectif avec un téléconvertisseur ?

Oui, ce modèle est compatible avec certains téléconvertisseurs Nikon, mais vérifiez les spécifications pour assurer la compatibilité.

Quelle est la garantie de cet objectif ?

La garantie standard est généralement de deux ans, mais cela peut varier selon le vendeur. Vérifiez les conditions spécifiques de votre achat.

Comment résoudre un problème de mise au point ?

Assurez-vous que l'objectif est correctement monté sur le boîtier et que le mode de mise au point est sélectionné. Essayez également de nettoyer les contacts électroniques.

MODE D'EMPLOI AI-S ZOOM-NIKKOR ED 200-400MM F/4 NIKON

Manuel d'utilisation P.48

Le fait de toucher aux pièces internes de l'appareil ou de l'objectif pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l'appareil ou l'objet est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service agréé Nikon pour le faire vérifier après avoir débranché le produit et retiré les piles.

En cas de dysfonctionnement, éteignez l'appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de l'appareil photo ou de l'objectif, retirez immédiatement les piles, en PRENANT SOIN DE NE PAS VOUS BRÛLER. Continuer d'utiliser son matériel peut entrainer des blessures. Avant d'avoir retiré ou débranché la source d'alimentation, confiez le produit à un centre de service agréé Nikon pour le faire vérifier.

N'utilisez pas l'appareil photo ou l'objectif en présence de gaz inflammable

L'utilisation de matériel électronique en présence de gaz inflammable risquerait de provoquer une Explosion ou un incendie.

Ne regardez pas le soleil dans l'objet ou le viseur

Regarder le soleil ou toute autre source lumineuse violente dans l'objectif ou le viseur peut provoquer de graves lésions oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne mettent pas à la bouche les piles ou d'autres petites pièces.

Observez les précautions suivantes lorsque vous manipulez l'appareil et l'objet

• Maintenez l'appareil photo et l'objectif au sec. Le non-respect de cette précaution peut provoquer un incendie ou une électrocution.
• Ne manipulez pas et ne touchez pas l'appareil photo ou l'objectif avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.
• Lors d'une prise de vue à contre-jour, ne dirigez pas l'objectif vers le soleil et évitez que les rayons du soleil pénétrent dans l'objectif ; l'appareil photo pourrait chauffer à l'excès, ce qui risquerait de provoquer un incendie.
• Lorsque vous n'utilisez pas l'objectif pendant une période prolongée, fixez les bouchons avant et arrière, et rangez l'objectif à l'abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l'objectif peut concentrer la lumière du soleil sur un objet inflammable.

Nous vous remercions d'avoir besoin de l'objectif AF-S NIKKOR 200-400mm f/4G ED VR II. Avant d'utiliser cet objectif, veuillez lire ces instructions et vous reporter au manuel d'utilisation de votre appareil photo.

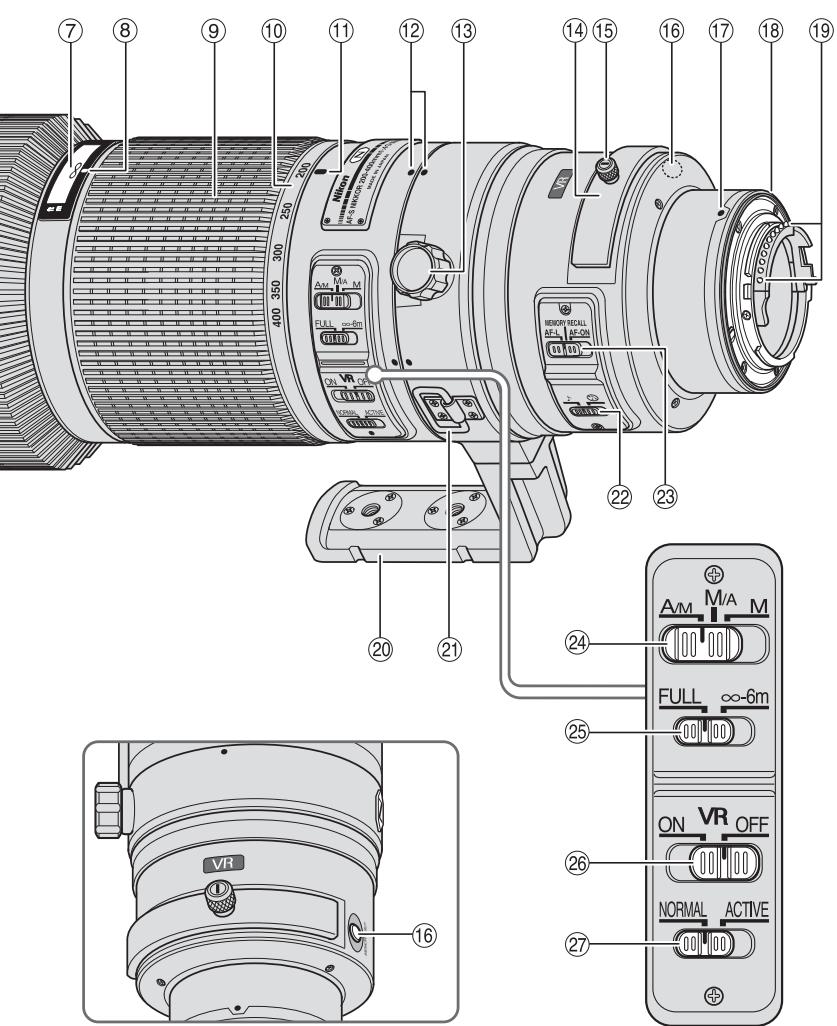

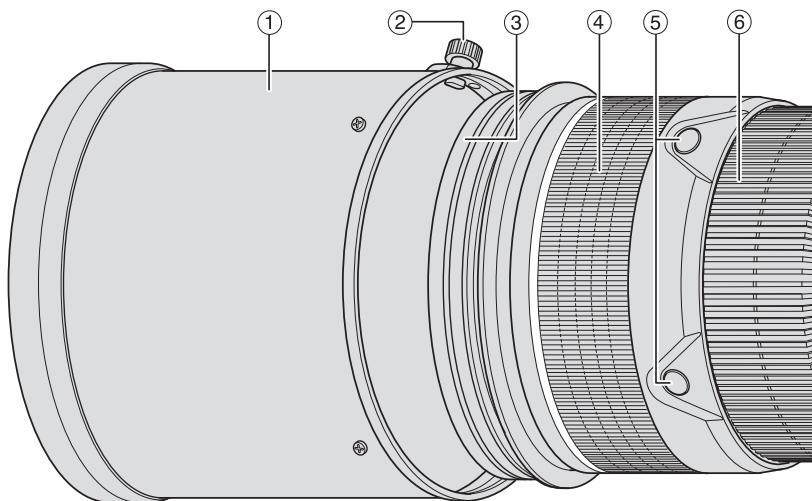

Nomenclature

① Parasoleil (p. 57) ② Vis du parasoleil (p. 57) ③ Verre de protection de l'objet (fixé sur l'objet) (p. 58) ④ Poignée en caoutchouc (5) Bouton de mise au point (Mémorisation de la mise au point / Rappel mémoire / Départ AF) (p. 54) ⑥ Bague de mise au point (p. 53) ⑦ Échelle des distances (p. 57) ⑧ Ligne de repère de la distance ⑨ Bague de zoom (p. 57) (10) Échelle des focales ⑪ Ligne d'index d'échelle de focale (12) Index de position de rotation de l'objet (p. 57) ⑬ Vis de blocage de la bague du collier du trépied (p. 57) (14) Support de filtré à insérer (p. 58)

(15) Bouton du support de filtré à insérer (p. 58) 16 Bouton mémoire (p. 54) 17 Repère de montage 18 Joint en caoutchouc de l'objectif (p. 60) 19 Contacts électroniques (p. 60) ② Collier de trépied rotatif intégré (p. 57) (2) Oeilleton de bandoulière ② Interrupteur de contrôle sonore (p. 54) (23) Commutateur de sélection de mise au point (AF-L/MEMORY RECALL/AF-ON) (p. 54) 24 Commutateur de mode de mise au point (p. 53) 25 Commutateur limiteur de mise au point (p. 53) ② Commutateur ON/OFF (marche/arrêt) de réduction de la vibration (p. 56) ② Commutateur de mode de réduction de la vibration (p. 56)

Principales caractéristiques

• Le traitement nanocrystal sur certaines lentilles permet d'assurer une image nette dans toutes les conditions de prise de vue, des extérieurs ensoleillés aux scènes en intérieur sous les spots.
• Cet objectif est doté des fonctions suivantes : AF-L, qui verrouille la mise au point pendant l'autofocus, AF-ON, qui active l'autofocus et MEMORY RECALL, qui enregistre et rappelle les distances de mise au point sélectionnées.
• Lorsque vous activez la réduction de vibration (VR II), il est possible de prendre des photos à des vitesses d'obturation réduites (environ quatre valeurs inférieures à celles normalement utilisées). Vous augmentez ainsi la plage des vitesses d'obturation et des positions de zoom disponibles, notamment lorsque vous tenez l'appareil photo en main. (Selon les résultats obtenus dans les conditions de mesure Nikon. Les effets de la réduction de vibration varient selon les conditions de prise de vue et d'utilisation.)

Important

• Lorsqu'il est monté sur les reflex numériques Nikon au format DX comme la série D300 et D7000, le champ angulaire de l'objet devient 8° - 4° et la focale équivalente en 24 × 36 mm est d'environ 300 - 600mm.

Appareils utilisables et fonctions disponibles

Il peut y avoir des restrictions et des limites pour les fonctions disponibles. Consultez le manuel d'utilisation de l'appareil pour obtenir les détails.

Appareil	Fonction					Mode d'exposition (mode de prise de vue)
	VR	AF	Mémorisation de la mise au point	Rappel mémoire	Départ AF (AF-ON) sur l'objet	P*1	S	A	M
Reflex numériques Nikon (format Nikon FX/DX), F6, F5, F100, série F80, série F75, série F65	✓	✓	✓	✓	✓	✓	✓	✓	✓
Pronea 600i, Pronea S*2	—	✓	✓	✓	✓	✓	✓	✓	✓
Série F4, F90X, série F90, série F70	—	✓*3	✓	✓*4	✓*3*5	✓	✓	—	—
Série F60, série F55, série F50, F-401x, F-401s, F-401	—	—	—	—	—	✓	✓	✓	✓
F-801s, F-801, F-601m	—	—	—	—	—	✓	✓	—	—
F3AF, F-601, F-501, appareils MF Nikon (sauf F-601m)	—	—	—	—	—	—	—	—	—

✓ Possible —: Impossible VR: Réduction de la vibration AF: Autofocus 1: P inclut AUTO et le système Vari-programme (modes scène). 2: Manuel (M) n'est pas disponible. *3: Lorsque le commutateur de sélection de mise au point est placé sur AF-ON, l'autofocus commence dès que vous appuyez sur le bouton de mise au point tout en enfonçant à mi-course le déclencheur.

4: Appuyez sur le bouton mémoire ou sur le bouton de mise au point tout en enfonçant à mi-course le déclencheur. 5: Possible, avec des restrictions limitées

Mise au point

Réglez le mode de mise au point de l'appareil photo conformément au tableau ci-dessous.

Appareil	Mode de mise au point de l'appareil	Mode de mise au point de l'objectif
		A/M	M/A	M
Reflex numériques Nikon (format Nikon FX/DX), F6, F5, série F4, F100, F90X, série F90, série F80, série F75, série F70, série F65, Pronea 600i, Pronea S	AF	Autofocus avec commande manuelle (priorité AF)	Autofocus avec commande manuelle (priorité MF)	Mise au point manuelle (Le télémetrelectronique peut être utilisé.)
	MF	Mise au point manuelle (Le télémetrelectronique peut être utilisé.)
Série F60, série F55, série F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF	Mise au point manuelle (Le télémetrelectronique peut être utilisé, sauf sur le F-601M.)
	MF

AF : Autofocus MF : Mise au point manuelle

Mode a/m (autofocus avec commande manuelle. priorité AF) et mode m/a (autofocus avec commande manuelle. priorité MF)

M/A: L'autofocus peut être débrayé pour effectuer la mise au point manuellement via la bague de mise au point.

A/M , mais la sensibilité au réglage manuel de la bague est inférieure à celle en mode M/A. Utilisez ce mode pour éviter de dérégler la mise au point automatique accidentellement en touchant la bague de mise au point.

1 Placez le commutateur de mode de mise au point sur A/M ou M/A. 2 Il est possible de passer outre l'autofocus manuelle en tournant la bague de mise au point tout en enfonçant le déclencheur à mi-course, en appuyant sur le bouton AF-ON de l'appareil photo ou sur le bouton de mise au point (avec la mise au point réglée sur AF-ON) de l'objectif. 3 Si vous enfoncerez à nouveau à mi-course le déclencheur, appuyez sur le bouton AF-ON de l'appareil photo ou appuyez sur le bouton de mise au point de l'objectif, la commande manuelle s'annule et le mode autofocus est rétabli.

Pour limiter la gamme d'autofocus

Cette fonction n'est disponible qu'en mode autofocus.

FULL: Si le sujet se trouve parfois à moins de 6 m, réglez le commutateur sur FULL.

∞ - 6m : Si le sujet se trouve toujours à 6 m ou plus de distance, réglez le commutateur sur ∞ - 6m pour réduire le lien de mise au point.

Commutateur de sélection de mise au point et bouton de mise au point (voir p. 52 pour les appareils photo compatibles.)

Utilisez le commutateur de sélection de mise au point pour désirer une fonction parmi les boutons de mise au point.

Position du commutateur de sélection de mise au point	Fonction du bouton de mise au point
AF-L	Mémorisation de la mise au point
MEMORY RECALL	Rappel mémoire
AF-ON	Départ AF (AF-ON) sur l'objetif

• Appuyez sur l'un des quatre boutons de mise au point pour activer chaque fonction.
• Il est possible de modifier les positions des boutons de mise au point selon les préférences personnelles de chaque utilisateur. Pour en savoir plus, prenez contact avec le SAV Nikon ou le bureau de représentation le plus proche.

Mémorisation de la mise au point (af-l)

Cette fonction n'est compatible qu'avec le mode autofocus.

1 Placez le commutateur de mode de mise au point sur A/M ou M/A. 2 Placez le commutateur de sélection de mise au point sur AF-L. En mode autofocus, il est possible de verrouiller la mise au point en appuyant sur l'un des boutons de mise au point. - La mise au point reste verrouillée tant que vous maintenez enfoncé le bouton de mise au point. - La fonction AF-L peut être activée soit depuis l'appareil photo, soit depuis l'objectif.

Rappel mémoire (MEMORY RECALL)

L'objet émet un bip lorsque le rappel mémoire entre en action.

Le rappel de la mémoire entre en action sans bip sonore. Les opérations suivantes ont lieu avec l'interrupteur de contrôle sonore placé sur

1 Faites la mise au point sur un sujet et appuyez sur le bouton mémoire pour enregistrer la distance de mise au point. - L'objet émet un bip lorsque la distance de mise au point est correctement enregistrée. - Si la distance de mise au point est mal enregistrée, la bague d'échelle des distances tourne d'avant en arrière pendant

10 fois, tandis que l'objectif émet un bip court, puis trois bips longs. Le cas échéant, répétez la procédure pour enregistrer la distance de mise au point.

• La mise en mémoire est possible qu'elle soit le réglage du mode de mise au point ou du commutateur de sélection de mise au point.
• La distance de mise au point est enregistrée même lorsque l'appareil photo est éteint ou que l'objectif n'est pas monté sur l'appareil.
• Lors de l'utilisation du rappel mémoire à un réglage de focale différent du réglage original, il se peut que la distance de mise au point soit légè ocale plus longs. Lorsque l'interrupteur de contrôle sonore est réglé sur , il émet un avertissement. Il est recommandé d'utiliser autant que possible le rappel mémoire à la même focale que celle mémorisée. 2 Placez le commutateur de sélection de mise au point sur MEMORY RECALL. 3 Appuyez sur un bouton de mise au point. Avant que l'objectif émet des bips, enoncez complètement le déclencheur pour prendre la photo.
• La distance de mise au point enregistrée est rappelée lorsque vous appuyez sur le bouton de mise au point même avec le déclencheur enfoncé à mi-course.
• Pour photographier à la distance de mise au point enregistrée, maintenez enfoncé le bouton de mise au point et enfonsez complètement le déclencheur.
• L'objet quitte le rappel mémoire pour passer au mode autofocus ou mise au point manuelle lorsque vous relâchez le bouton de mise au point.

Départ autofocus (AF) sur l'objet (AF-ON)

1 Placez le commutateur de mode de mise au point sur A/M ou M/A. 2 Placez le commutateur de sélection de mise au point sur AF-ON. 3 Appuyez sur un bouton de mise au point pour effectuer la mise au point sur le sujet. L'autofocus reste verrouillé tant que vous maintenez enfoncé le bouton de mise au point. - La fonction AF-ON peut être activée soit depuis l'appareil photo, soit depuis l'objectif.

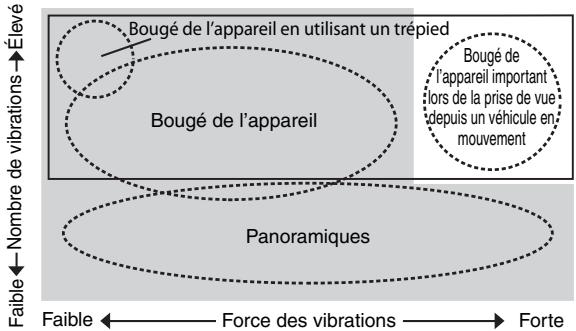

Concept de base de la réduction de la vibration

Placez le commutateur de mode de réduction de vibration sur NORMAL.

Placez le commutateur de mode de réduction de vibration sur ACTIVE.

Pendant la prise de vue	Réglez le commutateur de mode de réduction de vibration soit sur NORMAL soit sur ACTIVE.
Lors de la prise de vue de panoramicques	Réglez le commutateur de mode de réduction de vibration soit sur NORMAL.
Lors de la prise de vue depuis un vignicule en mouvement	Réglez le commutateur de mode de réduction de vibration soit sur ACTIVE.
Lors de la prise de vue à l'aide d'un trépied	Réglez le commutateur de mode de réduction de vibration soit sur NORMAL soit sur ACTIVE.

Réglage du commutateur on/off (marche/arrêt) de réduction de la vibration

ON: Les effets du bouge de l'appareil photo sont réduits lorsque le déclencheur est enfoncé à mi-course ainsi qu'au moment où il est relâché. Comme la vibration est réduite dans le viseur, cette facilité la mise au point automatique/manuelle et le cadre précis du sujet.

OFF: Les effets du bouge de l'appareil photo ne sont pas réduits.

Réglage du commutateur de mode de réduction de la vibration

Placez le commutateur ON/OFF (marche/arrêt) de réduction de la vibration sur ON et sélectionnez un mode de réduction des vibrations avec le commutateur de mode de réduction de vibration.

NORMAL: Le mécanisme de réduction de vibration réduit principalement les effets du bouge de l'appareil photo. Les effets du bouge de l'appareil sont également réduits en cas de prise de vue panoramique horizontale et verticale.

ACTIVE: Le mécanisme de réduction de vibration réduit les effets du bouge de l'appareil photo qui surviennent notamment lors de la prise de vue à partir d'un véhicule en mouvement, que le bouge soit normal ou plus intense. Dans ce mode, le bouge de l'appareil photo n'est pas automatiquement différencié du mouvement de panoramique.

Remarques relatives à l'utilisation du mode de réduction de vibration

• Si vous utilisez cet objectif avec des appareils photo non compatibles avec la réduction de la vibration (p. 52), mettez le commutateur ON/OFF (marche/arrêt) de réduction de la vibration sur OFF. Avec le Pronea 600i, en particulier, la batterie peut se vider rapidement si l'interrupteur est sur ON.
• Sollicitez légèrement le déclencheur, puis attendez que l'image affichée dans le viseur se stabilise avant d'appuyer à fond sur le déclencheur.
• En raison des caractéristiques du mécanisme de réduction des vibrations, l'image affichée dans le viseur peut être floue lorsque vous relâchez le déclencheur. Il ne s'agit pas d'un dysfonctionnement.
• Lorsque vous prenez des panoramiques, vérifiez que vous avez bien placé le mode de réduction de la vibration sur NORMAL. Si vous déplacez l'appareil photo en arc de cercle, la correction du bougé de l'appareil ne s'effectue pas dans le sens du panoramique. Par exemple, seulement les effets du bougé vertical de l'appareil photo sont réduits lorsque vous faites un panoramique horizontal.
• N'eteignez pas l'appareil photo ou ne retirez pas l'objet de l'appareil lorsque le mode de réduction de vibration est actif. Si vous ne respectez pas cette consigne, l'objet peut émettre un son et donner l'impression qu'un composant interne est détaché ou cassé. Il ne s'agit pas d'un dysfonctionnement. Allumez à nouveau l'objet pour résoudre cet incident.
• Avec des appareils photo équipés d'un flash intégré, la réduction de vibration ne fonctionne pas lorsque ce dernier se recharge.
• Lorsque vous utilisez un trépied, réglez le commutateur ON/OFF (marche/arrêt) de réduction de la vibration sur ON pour réduire l'effet du bouge d'appareil photo. Nikon recommande

de régler le commutateur sur ON lorsque vous utilisez l'appareil photo sur la tête d'un trépied instable ou avec un monopied. Toutefois, si le rouge de l'appareil photo est très peu, la fonction de réduction de vibration risque plutôt de renforcer l'effet du rouge d'appareil photo par le mouvement du système. Dans un tel cas, réglez le commutateur ON/OFF (marche/arrêt) de réduction de la vibration sur OFF.

Réglage de l'ouverture

Utilisez l'appareil photo pour régler l'ouverture.

Mise au point, zoom et profondeur de champ

Avant de mettre au point, faites pivoter la bague de zoom pour régler la longueur focale jusqu'à ce que la composition souhaitée soit cadrée. Si votre appareil photo est doté d'une commande ou d'un levier d'aperçu de la profondeur de champ (stop-down), la profondeur de champ peut être prévisualisée à travers le viseur.

• Cet objectif est équipé du système de mise au point interne (IF). Si la distance de prise de vue diminue, la longueur focale diminue également. L'échelle des distances n'indique pas la distance précise entre le sujet et l'appareil photo. Les valeurs sont approximatives et devraient uniquement être utilisées comme repères généraux. Lors de la prise de vue de paysages éloignés, la profondeur de champ peut influencer le fonctionnement de l'appareil et le sujet peut sembler net dans une position plus proche de l'infini.
• Pour plus d'informations, consultez la p. 210.

Utilisation du collier de trépied rotatif intégré

Lorsque vous utilisez un trépied, fixez-le au collier pour trépied de l'objet au lieu de l'appareil.

• Lorsque vous tenez l'appareil photo par sa poignée et le faites tourner avec l'objet sur son collier de trépied, il se peut que votre main cogne contre le trépied selon le trépied utilisé.
• Vous pouvez retirer le collier de trépied en enlevant la vis de verrouillage du collier de trépied. Pour en savoir plus sur cette procédure, prenez contact avec le SAV Nikon ou le bureau de représentation le plus proche.

Changement de position de l'appareil photo

Desserrez la vis de blocage de la bague du collier du trépied (1). Selon la position de l'appareil photo (vertical ou horizontal), tournez l'objet sur un indice de position de rotation de l'objet adéquat (2) et serrez la vis (3).

Utilisation du parasoleil

Le parasoleil réduit au minimum la lumière parasite et protège l'objet.

Fixation du pare-soleil

• Serrez à fond la vis du parasoleil (2).
• Si le parasoleil n'est pas correctement fixé, il risque d'entraîner du vignettage.
• Avant de ranger l'objectif, fixez le parasoleil à l'envers.

Verre de protection de l'objectif

Cet objectif est fourni avec un verre de protection de l'objectif en place. Il est recommandé de garder constamment ce verre sur l'objectif.

• retirer le verre, dévissez-le en tournant la rondelle de caoutchouc qui l'entoure (1, 2).
• Rangez le verre dans l'étui du verre de protection de l'objectif exclusif fourni.

Flash intégré et vignettage

Pour éviter le vignettage, n'utilise pas le parasoleil.

Appareils	Longueur focale/Distance de prise de vue prises en charge
D90, D80, D50	• 200mm/3 m ou plus • 250mm ou plus/aucune restriction
Série D70	• 200mm/4 m ou plus • 250mm/2,5 m ou plus • 300mm ou plus/aucune restriction
D5200, D5100, D5000, D3200, D3100, D3000, D60, série D40	• 200mm/5 m ou plus • 250mm/3 m ou plus • 300mm/2,5 m ou plus • 350mm ou plus/aucune restriction
Série F80	• 200mm/3 m ou plus • 250mm ou 300mm/2,5 m ou plus • 350mm ou plus/aucune restriction
Série F75, série F70	• 250mm/5 m ou plus • 300mm/4 m ou plus • 350mm/3 m ou plus • 400mm/aucune restriction
Série F65, série F60, série F55, série F50, F-401, F-401x, F-401s, Pronea 600i, Pronea S	Le vignette se produit à n'importequelle distance de prise de vue.

Support de filtre à insérer

Utilisez toujours un filtre vissable de 52mm. Un filtre NC vissable de 52mm est fixé au support de filtre à la sortie d'usine.

1 Appuyez sur le bouton du support de filtre à insérer, et tournez dans le sens inverse des aiguilles d'une montre jusqu'à ce que la ligne blanche sur le bouton soit à angle droit par rapport à l'axe de l'objectif. Tirez sur le support de filtre à insérer pour l'extraire du corps de l'objectif. 3 Détachez le contrôle attaché au support de contrôle. 4 Vissez un filtre sur le côté du support de filtre portant les mots « Nikon » et « JAPAN » - Le support de filtre à insérer peut être fixé avec les mots « Nikon » et « JAPAN » faces à l'objectif ou à l'appareil photo sans incidence sur les photos.

Filtre polarisant circulaire à insérer c-pl1l (en option)

• Bloque les réflexions des surfaces non métalliques, comme le verre ou l'eau.
• Lorsqu'un filtré polarisant circulaire à insérer C-PL1L est fixé, la distance de mise au point est différente de celle avec un filtré vissable de 52mm fixé. L'échelle des distances est décalée par rapport à la bonne position. La distance de mise au point la plus proche est légrement étendue.
• La position mémorisée peut varier légèrement si vous utilisez la préselection de mise au point. Fixez le filtre C-PL1 avant d'utiliser la fonction de mémorisation.

Divers verres de visée sont disponibles pour certains appareils photo reflex Nikon qui s'adaptent à toutes les conditions de prise de vue. Les verres recommandés avec cet objectif sont listés ci-dessous:

Mise au point excellente Mise au point passable

Un vignetage ou un effet de moiré affecte l'image de visée. L'image sur le film n'est cependant pas affectée par ces phénomènes.

:: Non disposable.

(:) Indique la compensation de l'exposition additionnelle requise (Mesure pondérée centrale uniquement). Pour les appareils F6, corrigez en sélectionnant "Activ.: autre" dans le réglage personnalisé "b6: Plage visée" et en réglant le niveau IL de -2,0 à +2,0 par pas de 0,5 IL. Lorsque vous utilisez des verres autres que ceux de type B ou E, il faut sélectionner "Activ.: autre" même lorsque la valeur de correction est de "0" (pas de correction nécessaire). Pour les appareils F5, compenser en utilisant le réglage personnalisé n° 18 sur l'appareil. Voyez le manuel d'utilisation de l'appareil photo pour plus de détails.

Un blanc indique aucune application. Étant donné que le verre M peut être utilisé pour la macrophotographie à un rapport d'agrandissement 1:1 ou plus et pour la photomicrographie, il a des applications différentes de celles des autres verres.

Important

• Pour les appareils F5, seuls les verres de mise au point EC-B, EC-E, B, E, J, A, L peuvent être utilisés avec la mesure matricielle.

Entretien de l'objectif

• Prenez soin de ne pas tenir le boîtier de l'appareil avec l'objectif en place, sous peine d'endommager l'objectif (monture d'objectif). Pensez à tenir à la fois l'objectif et l'appareil lorsque vous le transportez.
• Lorsque l'objectif est installé sur un appareil photo, ne saisissez et ne tenez pas l'appareil photo ainsi que l'objectif par le parasoleil.
• Il est important de nettoyer régulièrement les contacts électriques CPU et de ne pas les endommager.
• Si le joint en caoutchouc de l'objet est endommagé, rendez-vous dans un centre de service agréé Nikon le plus proche pour réaliser les réparations nécessaires.
• Nettoyer la surface de l'objet avec une soufflette ou une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l'alcool éthylique (ethanol). Procédez par légers mouvements circulaires en partant du centre vers l'extérieur, en prenant soin de ne pas laisser de traces et de ne pas toucher d'autres zones de l'objet.
• N'utilise jamais de solvants organiques, tels que diluant ou benzène, pour nettoyer l'objectif.
• Lorsque vous rangez l'objet dans son boîtier, mettez les bouchons d'objet avant et arrêté en place.
• Si vous n'utilisez pas l'objectif pendant une période prolongée, rangez-le dans un endroit sec et frais afin d'éviter la formation de moisissure ou de rouille. Veillez à tenir le matériel éloigné des sources de lumière et des produits chimiques (camphre, naphtaline, etc.).
• Éviter les projections d'eau ainsi que l'immersion, qui peuvent provoquer la formation de rouille et des dommages irréparables.
• Certaines pièces de l'objet sont en plastique renforcé. Pour éviter tout problème, ne pas soumettre l'objet à de fortes chaleurs.

Accessoires fournis

• Bouchon d'objet avant à glisser
• Bouchon d'arrêt de l'objet Parasoleil HK-30
• Étui semi-souple CL-L2 (avec tissu de rembourss intérieur exclusif)
• Support de filtre exclusif
• Filtre NC vissable de 52mm
• Verre de protection de l'objectif exclusif (fixé sur l'objectif)
• Étui du verre de protection de l'objectif exclusif
• Dragonne LN-1

Important

• Le support de filtre à insérer, avec le filtre vissable de 52mm en place, doit être inséré dans l'objectif en tout temps.

Accessoires en option

• Filtres vissables de 52mm (sauf le filtre polarisant circulaire)
• Filtre polarisant circulaire à insérer C-PL1L
• Téléconvertisseurs AF-S TC-14E II /TC-17E II /TC-20E III (*L'autofocus n'est disponible qu'avec les appareils photo prenant en charge l'ouverture f/8.)

- Caractéristiques

Type d'objet:	Objectif à Zoom NIKKOR AF-S de type G avec CPU intégré et monture baionnette Nikon
Focale:	200-400mm
Ouverture maximale:	f/4
Construction optique:	24 éléments en 17 groupes (4 verres ED et plusieurs lentilles à couche déposée de nanocrystal), ainsi qu'un verre de protection de l'objet amovible
Angle de champ:	12°20' -6°10' avec les reflex argentique 24x36 Nikon et reflex numériques Nikon au format FX 8°-4° avec les reflex numériques Nikon au format DX 9°50' -5° avec les apparêils photo IX240
Échelle des focales:	200, 250, 300, 350, 400mm
Informations de distance:	Communiquée à l'objet photo
Commande de zoom:	Manuellement via une bague de zoom séparée
Mise au point:	Système de mise au point interne Nikon (IF), autofocus avec moteur silencieux, manuellement via une bague de mise au point indépendante
Réduction de vibration:	VR optique utilisant des moteurs à bobine acoustique (VCM)
Échelle des distances de prise de vue:	Graduée en mètres et pieds de 2 m à l'infini (∞)
Distance minimale de mise au point:	2 m avec autofocus, à partir du plan focalquel que soit le réglage du zoom 1,95 m avec mise au point manuelle, à partir du plan focalquel que soit le réglage du zoom
Nb. de lamelles du diaphragme:	9 (circulaires)
Diaphragme:	Entièrement automatique
Plage des ouvertures:	f/4 à f/32
Mesure de l'exposition:	Via méthode pleine ouverture avec les apparêils avec système d'interface CPU
Commutateur limiterud mise au point:	Fourni; deux plages disponibles: FULL (∞-2 m), ou∞-6 m.
Collier du trépied:	Pivote à 360°, index de position de rotation de l'objet à 90°, collier de trépied uniquement détachable
Dimensions:	Env. 124 mm diam. x 365,5 mm (à partir du plan d'appui de la monture d'objet de l'objet avec verre de protection de l'objet)Env. 124 mm diam. x 358,5 mm (à partir du plan d'appui de la monture d'objet de l'objet sans verre de protection de l'objet)
Poids:	Env. 3.360 g avec verre de protection de l'objet Env. 3.240 g sans verre de protection de l'objet

Depth of field Schärfentiefertabelle Profondeur de champ Profundidad de campo Skärpedjup Глубина ретахоста Scherptediepte Profondità di campo Hloubka ostrosti Hlbka ostrosti

f/4	f/5.6	f/8	f/11	f/16	f/22	f/32
2	1.99-2.01	1.99-2.01	1.98-2.02	1.98-2.02	1.97-2.03	1.96-2.04
2.1	2.09-2.11	2.09-2.11	2.08-2.12	2.08-2.12	2.07-2.14	2.05-2.15
2.2	2.19-2.21	2.19-2.21	2.18-2.22	2.17-2.23	2.16-2.24	2.15-2.26
2.3	2.29-2.31	2.28-2.32	2.28-2.32	2.27-2.33	2.26-2.35	2.24-2.36
2.5	2.49-2.51	2.48-2.52	2.47-2.53	2.46-2.54	2.45-2.56	2.43-2.58
2.7	2.68-2.72	2.68-2.72	2.67-2.73	2.66-2.75	2.64-2.77	2.61-2.79
3	2.98-3.02	2.97-3.03	2.96-3.04	2.94-3.06	2.92-3.09	2.89-3.12
3.5	3.47-3.53	3.46-3.54	3.44-3.56	3.42-3.58	3.38-3.62	3.34-3.67
4	3.96-4.04	3.94-4.06	3.92-4.08	3.89-4.12	3.84-4.17	3.79-4.24
4.5	4.45-4.55	4.43-4.58	4.40-4.61	4.36-4.65	4.30-4.72	4.23-4.81
5	4.93-5.07	4.91-5.10	4.87-5.14	4.82-5.19	4.75-5.28	4.66-5.40

	f/4	f/5.6	f/8	f/11	f/16	f/22	f/32
6	5.90 — 6.10	5.86 — 6.14	5.81 — 6.21	5.74 — 6.29	5.63 — 6.43	5.50 — 6.60	5.30 — 6.92	1/26.8
7	6.86 — 7.14	6.81 — 7.20	6.73 — 7.29	6.64 — 7.40	6.49 — 7.60	6.32 — 7.85	6.05 — 8.32	1/31.7
8	7.82 — 8.19	7.75 — 8.27	7.65 — 8.38	7.53 — 8.54	7.33 — 8.81	7.11 — 9.16	6.77 — 9.81	1/36.6
10	9.72 — 10.30	9.61 — 10.43	9.45 — 10.62	9.26 — 10.88	8.95 — 11.33	8.62 — 11.93	8.11 — 13.08	1/46.4
15	14.35 — 15.71	14.11 — 16.02	13.76 — 16.50	13.34 — 17.14	12.70 — 18.33	12.02 — 20.01	11.03 — 23.61	1/70.9
30	27.44 — 33.09	26.53 — 34.52	25.28 — 36.90	23.88 — 40.39	21.86 — 47.97	19.85 — 61.93	17.21 — 120.62	1/144.5
∞	312.20 — ∞	223.07 — ∞	156.21 — ∞	113.67 — ∞	78.22 — ∞	56.95 — ∞	39.22 — ∞	1/∞

N [f=250mm]

	f/4	f/5.6	f/8	f/11	f/16	f/22	f/32
2	1.99 - 2.01	1.99 - 2.01	1.99 - 2.01	1.99 - 2.01	1.98 - 2.02	1.97 - 2.03	1.96 - 2.04	1/5.8
2.1	2.09 - 2.11	2.09 - 2.11	2.09 - 2.11	2.08 - 2.12	2.08 - 2.12	2.07 - 2.13	2.05 - 2.15	1/6.2
2.2	2.19 - 2.21	2.19 - 2.21	2.19 - 2.21	2.18 - 2.22	2.17 - 2.23	2.16 - 2.24	2.15 - 2.26	1/6.6
2.3	2.29 - 2.31	2.29 - 2.31	2.29 - 2.32	2.28 - 2.32	2.27 - 2.33	2.26 - 2.34	2.24 - 2.36	1/7.0
2.5	2.49 - 2.51	2.49 - 2.51	2.48 - 2.52	2.47 - 2.53	2.46 - 2.54	2.45 - 2.55	2.43 - 2.58	1/7.8
2.7	2.69 - 2.71	2.68 - 2.72	2.68 - 2.72	2.67 - 2.73	2.66 - 2.75	2.64 - 2.76	2.61 - 2.79	1/8.6
3	2.99 - 3.01	2.98 - 3.02	2.97 - 3.03	2.96 - 3.04	2.94 - 3.06	2.92 - 3.08	2.89 - 3.12	1/9.8
3.5	3.48 - 3.52	3.47 - 3.53	3.46 - 3.54	3.45 - 3.56	3.42 - 3.58	3.39 - 3.62	3.35 - 3.67	1/11.8
4	3.97 - 4.03	3.96 - 4.04	3.95 - 4.06	3.93 - 4.08	3.89 - 4.11	3.86 - 4.16	3.79 - 4.23	1/13.8
4.5	4.46 - 4.54	4.45 - 4.55	4.43 - 4.57	4.40 - 4.60	4.36 - 4.65	4.31 - 4.71	4.23 - 4.81	1/15.8
5	4.96 - 5.05	4.94 - 5.06	4.91 - 5.09	4.88 - 5.13	4.83 - 5.19	4.77 - 5.26	4.67 - 5.39	1/17.8
6	5.93 - 6.07	5.91 - 6.09	5.87 - 6.14	5.82 - 6.19	5.75 - 6.28	5.66 - 6.39	5.51 - 6.59	1/21.8
7	6.91 - 7.09	6.87 - 7.13	6.82 - 7.19	6.75 - 7.26	6.65 - 7.39	6.53 - 7.55	6.33 - 7.83	1/25.8
8	7.88 - 8.12	7.83 - 8.18	7.76 - 8.25	7.68 - 8.35	7.54 - 8.52	7.38 - 8.74	7.13 - 9.12	1/29.8
10	9.81 - 10.20	9.73 - 10.28	9.62 - 10.41	9.49 - 10.57	9.27 - 10.85	9.03 - 11.21	8.65 - 11.87	1/37.8
15	14.56 - 15.47	14.39 - 15.66	14.15 - 15.97	13.85 - 16.36	13.38 - 17.07	12.87 - 18.01	12.09 - 19.82	1/57.8
30	28.24 - 31.99	27.60 - 32.87	26.68 - 34.27	25.62 - 36.21	24.03 - 39.98	22.37 - 45.69	20.06 - 60.03	1/117.8
∞	469.08 - ∞	335.13 - ∞	234.68 - ∞	170.75 - ∞	117.48 - ∞	85.51 - ∞	58.88 - ∞	1/∞

[f=300mm]

	f/4	f/5.6	f/8	f/11	f/16	f/22	f/32
2	2.00 - 2.00	1.99 - 2.01	1.99 - 2.01	1.99 - 2.01	1.98 - 2.02	1.98 - 2.02	1.97 - 2.03	1/4.9
2.1	2.10 - 2.10	2.09 - 2.11	2.09 - 2.11	2.09 - 2.11	2.08 - 2.12	2.08 - 2.12	2.07 - 2.14	1/5.2
2.2	2.20 - 2.20	2.19 - 2.21	2.19 - 2.21	2.19 - 2.21	2.18 - 2.22	2.17 - 2.23	2.16 - 2.24	1/5.5
2.3	2.29 - 2.31	2.29 - 2.31	2.29 - 2.31	2.29 - 2.31	2.28 - 2.32	2.27 - 2.33	2.26 - 2.34	1/5.9
2.5	2.49 - 2.51	2.49 - 2.51	2.49 - 2.51	2.48 - 2.52	2.47 - 2.53	2.46 - 2.54	2.45 - 2.55	1/6.5
2.7	2.69 - 2.71	2.69 - 2.71	2.68 - 2.72	2.68 - 2.72	2.67 - 2.73	2.66 - 2.74	2.64 - 2.76	1/7.2
3	2.99 - 3.01	2.99 - 3.01	2.98 - 3.02	2.97 - 3.03	2.96 - 3.04	2.95 - 3.06	2.92 - 3.08	1/8.2
3.5	3.49 - 3.51	3.48 - 3.52	3.47 - 3.53	3.46 - 3.54	3.44 - 3.56	3.42 - 3.58	3.39 - 3.62	1/9.9
4	3.98 - 4.02	3.97 - 4.03	3.96 - 4.04	3.95 - 4.05	3.92 - 4.08	3.90 - 4.11	3.85 - 4.16	1/11.5
4.5	4.48 - 4.53	4.47 - 4.54	4.45 - 4.55	4.43 - 4.57	4.40 - 4.60	4.37 - 4.64	4.31 - 4.71	1/13.2
5	4.97 - 5.03	4.96 - 5.04	4.94 - 5.06	4.92 - 5.09	4.88 - 5.13	4.83 - 5.18	4.76 - 5.27	1/14.9
6	5.95 - 6.05	5.94 - 6.07	5.91 - 6.09	5.87 - 6.13	5.82 - 6.19	5.75 - 6.27	5.65 - 6.40	1/18.2
7	6.94 - 7.07	6.91 - 7.09	6.87 - 7.13	6.83 - 7.18	6.75 - 7.27	6.66 - 7.38	6.52 - 7.56	1/21.5
8	7.92 - 8.09	7.88 - 8.12	7.83 - 8.18	7.77 - 8.24	7.67 - 8.36	7.56 - 8.50	7.37 - 8.75	1/24.9
10	9.87 - 10.14	9.81 - 10.20	9.73 - 10.28	9.64 - 10.39	9.48 - 10.58	9.30 - 10.82	9.02 - 11.23	1/31.5
15	14.69 - 15.32	14.57 - 15.46	14.39 - 15.66	14.18 - 15.92	13.84 - 16.38	13.45 - 16.97	12.84 - 18.06	1/48.2
30	28.76 - 31.36	28.29 - 31.94	27.61 - 32.85	26.81 - 34.06	25.58 - 36.30	24.25 - 39.41	22.31 - 46.00	1/98.2
∞	675.68 - ∞	482.74 - ∞	338.04 - ∞	245.95 - ∞	169.21 - ∞	123.17 - ∞	84.80 - ∞	1/∞

[f=350mm]

	f/4	f/5.6	f/8	f/11	f/16	f/22	f/32
2	2.00 - 2.00	2.00 - 2.00	1.99 - 2.01	1.99 - 2.01	1.99 - 2.01	1.98 - 2.02	1.98 - 2.02	1/4.2
2.1	2.10 - 2.10	2.10 - 2.10	2.09 - 2.11	2.09 - 2.11	2.09 - 2.11	2.08 - 2.12	2.07 - 2.13	1/4.5
2.2	2.20 - 2.20	2.19 - 2.21	2.19 - 2.21	2.19 - 2.21	2.19 - 2.21	2.18 - 2.22	2.17 - 2.23	1/4.8
2.3	2.30 - 2.30	2.29 - 2.31	2.29 - 2.31	2.29 - 2.31	2.28 - 2.32	2.28 - 2.32	2.27 - 2.33	1/5.0
2.5	2.50 - 2.50	2.49 - 2.51	2.49 - 2.51	2.49 - 2.51	2.48 - 2.52	2.47 - 2.53	2.46 - 2.54	1/5.6
2.7	2.69 - 2.71	2.69 - 2.71	2.69 - 2.71	2.68 - 2.72	2.68 - 2.72	2.67 - 2.73	2.65 - 2.75	1/6.2
3	2.99 - 3.01	2.99 - 3.01	2.99 - 3.02	2.98 - 3.02	2.97 - 3.03	2.96 - 3.04	2.94 - 3.06	1/7.0
3.5	3.49 - 3.51	3.49 - 3.52	3.48 - 3.52	3.47 - 3.53	3.46 - 3.54	3.44 - 3.56	3.42 - 3.59	1/8.5
4	3.99 - 4.01	3.98 - 4.02	3.97 - 4.03	3.96 - 4.04	3.94 - 4.06	3.92 - 4.08	3.89 - 4.12	1/9.9
4.5	4.48 - 4.52	4.47 - 4.53	4.46 - 4.54	4.45 - 4.55	4.43 - 4.58	4.40 - 4.60	4.36 - 4.65	1/11.3
5	4.98 - 5.02	4.97 - 5.03	4.95 - 5.05	4.94 - 5.07	4.91 - 5.10	4.88 - 5.13	4.82 - 5.20	1/12.8
6	5.97 - 6.03	5.95 - 6.05	5.93 - 6.07	5.91 - 6.10	5.87 - 6.14	5.82 - 6.20	5.74 - 6.29	1/15.6
7	6.95 - 7.05	6.93 - 7.07	6.91 - 7.10	6.87 - 7.13	6.81 - 7.20	6.75 - 7.27	6.64 - 7.41	1/18.5
8	7.94 - 8.06	7.91 - 8.09	7.88 - 8.13	7.83 - 8.18	7.75 - 8.26	7.67 - 8.37	7.53 - 8.54	1/21.3
10	9.90 - 10.10	9.86 - 10.14	9.80 - 10.21	9.73 - 10.29	9.61 - 10.42	9.48 - 10.59	9.26 - 10.88	1/27.0
15	14.77 - 15.24	14.68 - 15.33	14.55 - 15.48	14.39 - 15.67	14.12 - 16.00	13.82 - 16.41	13.35 - 17.14	1/41.3
30	29.07 - 30.99	28.72 - 31.40	28.20 - 32.04	27.59 - 32.89	26.62 - 34.39	25.54 - 36.40	23.93 - 40.33	1/84.2
∞	919.40 - ∞	656.87 - ∞	459.98 - ∞	334.68 - ∞	230.27 - ∞	167.62 - ∞	115.41 - ∞	1/∞

[f=400mm]

	f/4	f/5.6	f/8	f/11	f/16	f/22	f/32
2	2.00 - 2.00	2.00 - 2.00	2.00 - 2.00	1.99 - 2.01	1.99 - 2.01	1.99 - 2.01	1.98 - 2.02	1/3.7
2.1	2.10 - 2.10	2.10 - 2.10	2.09 - 2.11	2.09 - 2.11	2.09 - 2.11	2.09 - 2.11	2.08 - 2.12	1/4.0
2.2	2.20 - 2.20	2.20 - 2.20	2.19 - 2.21	2.19 - 2.21	2.19 - 2.21	2.18 - 2.22	2.18 - 2.22	1/4.2
2.3	2.30 - 2.30	2.30 - 2.30	2.29 - 2.31	2.29 - 2.31	2.29 - 2.31	2.28 - 2.32	2.27 - 2.33	1/4.5
2.5	2.50 - 2.50	2.49 - 2.51	2.49 - 2.51	2.49 - 2.51	2.48 - 2.52	2.48 - 2.52	2.47 - 2.53	1/5.0
2.7	2.70 - 2.70	2.69 - 2.71	2.69 - 2.71	2.69 - 2.71	2.68 - 2.72	2.67 - 2.73	2.66 - 2.74	1/5.5
3	2.99 - 3.01	2.99 - 3.01	2.99 - 3.01	2.98 - 3.02	2.98 - 3.02	2.97 - 3.03	2.95 - 3.05	1/6.3
3.5	3.49 - 3.51	3.49 - 3.51	3.48 - 3.52	3.48 - 3.52	3.47 - 3.53	3.45 - 3.55	3.43 - 3.57	1/7.5
4	3.99 - 4.01	3.98 - 4.02	3.98 - 4.02	3.97 - 4.03	3.95 - 4.05	3.94 - 4.06	3.91 - 4.10	1/8.8
4.5	4.49 - 4.51	4.48 - 4.52	4.47 - 4.53	4.46 - 4.54	4.44 - 4.56	4.42 - 4.58	4.38 - 4.62	1/10.1
5	4.98 - 5.02	4.97 - 5.03	4.96 - 5.04	4.95 - 5.05	4.93 - 5.08	4.90 - 5.11	4.86 - 5.16	1/11.4
6	5.97 - 6.03	5.96 - 6.04	5.95 - 6.06	5.92 - 6.08	5.89 - 6.11	5.85 - 6.16	5.79 - 6.23	1/13.9
7	6.96 - 7.04	6.95 - 7.05	6.92 - 7.08	6.90 - 7.11	6.85 - 7.16	6.80 - 7.22	6.71 - 7.32	1/16.5
8	7.95 - 8.05	7.93 - 8.07	7.90 - 8.10	7.86 - 8.14	7.80 - 8.21	7.73 - 8.29	7.62 - 8.43	1/19.0
10	9.92 - 10.08	9.89 - 10.11	9.84 - 10.16	9.78 - 10.23	9.69 - 10.33	9.58 - 10.47	9.40 - 10.69	1/24.1
15	14.82 - 15.19	14.74 - 15.27	14.64 - 15.38	14.51 - 15.53	14.29 - 15.78	14.05 - 16.10	13.65 - 16.66	1/36.9
30	29.26 - 30.78	28.97 - 31.11	28.55 - 31.61	28.05 - 32.26	27.24 - 33.40	26.34 - 34.89	24.96 - 37.69	1/75.1
∞	1155.86 - ∞	825.83 - ∞	578.30 - ∞	420.78 - ∞	289.52 - ∞	210.76 - ∞	145.12 - ∞	1/∞

IF With the Nikon Internal Focusing (IF) system, as the shooting distance

decreases.

• Avec le système de mise au point interne Nikon (IF), si la distance de prise de vue diminue, la longueur fiscale diminue également.
• Med Nikons system für innerfokusering (IF), kommen även brannvidden att minska om fotograferingsavstandet minskar. -Блардя пимению систмь Вутгенье Фоксирови (IF) Nikon, по мeperу мени пастойся сбемп такке уменшета Фоксhoe растой.

• Met het Nikon Internal Focusing-system (IF) neemt de brandpuntafstand af naarmate de opnameafstand afneemt.
• Vdaka systému vnútorneho zaostrovania (IF) spolocnosti Nikon sa so znižovanim vzdialenosti snímania zároveň znižuje aj ohnisková vzdialenosť.

·15
