Caractéristique	Détails
Type de produit	Réfrigérateur
Capacité totale brute	206 litres
Type de froid	Froid statique
Classe énergétique	A+
Dimensions (HxLxP)	150 x 60 x 65 cm
Poids	65 kg
Niveau sonore	42 dB
Nombre de tiroirs	3 tiroirs
Fonctionnalités supplémentaires	Éclairage LED, thermostat réglable
Entretien	Dégivrage manuel recommandé
Sécurité	Verrouillage de porte en option
Garantie	2 ans

FOIRE AUX QUESTIONS - XRBR 206 BW BB AMANA

Le réfrigérateur AMANA XRBR 206 BW BB ne refroidit pas. Que faire ?

Vérifiez que le réfrigérateur est bien branché et que la prise fonctionne. Assurez-vous que la température est correctement réglée. Nettoyez les bobines du condenseur et vérifiez que les portes se ferment correctement.

Il y a de la glace dans le compartiment du congélateur. Comment résoudre ce problème ?

Vérifiez que le joint de la porte est en bon état et qu'il n'y a pas de fuite d'air. Décongelez le congélateur si nécessaire et assurez-vous que les bouches d'aération ne sont pas obstruées.

Des bruits étranges proviennent du réfrigérateur. Que dois-je vérifier ?

Des bruits peuvent provenir du compresseur ou des ventilateurs. Assurez-vous que le réfrigérateur est nivelé et qu'il n'y a pas d'objets bloquant les ventilateurs. Si le bruit persiste, contactez un technicien.

Le réfrigérateur AMANA XRBR 206 BW BB fuit de l'eau. Quelles en sont les causes possibles ?

Vérifiez le bac d'égouttement, qui pourrait être plein ou mal positionné. Contrôlez également les joints de porte pour des signes d'usure et assurez-vous que les tuyaux d'évacuation ne sont pas obstrués.

Comment puis-je régler la température du réfrigérateur ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster la température. Réglez-le à une température de 4°C pour le réfrigérateur et -18°C pour le congélateur.

Les lumières du réfrigérateur ne s'allument pas. Que faire ?

Vérifiez d'abord si l'ampoule est grillée. Si c'est le cas, remplacez-la. Assurez-vous également que la porte se ferme correctement et que le réfrigérateur est alimenté en électricité.

Comment nettoyer mon réfrigérateur AMANA XRBR 206 BW BB ?

Débranchez le réfrigérateur, retirez tous les aliments et utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures. Évitez les nettoyants abrasifs qui pourraient endommager l'intérieur.

Quel est le délai de conservation des aliments dans mon réfrigérateur ?

En général, les aliments peuvent être conservés 3 à 4 jours dans le réfrigérateur. Les viandes et poissons crus doivent être cuisinés ou congelés dans les 1 à 2 jours suivant leur achat.

MODE D'EMPLOI XRBR 206 BW BB AMANA

16” saddle ventile verursachen niedrigen Wasserdruck und können mit der Zeit die Leitung blockieren. Der Hersteller ist nicht verantwortlich für Sachschaden durch falschen Einbau oder Wasseranschluss. Wasserdruck muss zwischen 20 und 100 Pfund pro Quadratzoll sein, um richtig zu arbeiten. Für Kühlschränke mit Wasserfiltern wird ein Minimaldruck von 35 Pfund pro Quadratzoll empfohlen. Siehe im Abschnitt „Einbau Ihres Kühlschranks“ Angaben über Regelung. Das Gefrierfach soll normalerweise Temperaturen zwischen –18º C und –17º C haben. Wasserdruck muss zwischen 20 und 100 Pfund pro Quadratzoll sein, um richtig zu arbeiten. Für Kühlschränke mit Wasserfiltern wird ein Minimaldruck von 35 Pfund pro Quadratzoll empfohlen. Lesen Sie in Ihren Einbauanleitungen die Angaben über Wasseranschluss. Self-piercing und 3/16” saddle ventile verursachen niedrigen Wasserdruck und können mit der Zeit die Leitung blockieren. Der Hersteller ist nicht verantwortlich für Sachschaden durch falschen Einbau oder Wasseranschluss.2728 MERCI D ’AVOIR ACHETÉ CE RÉFRIGÉRATEUR! Veuillez lire attentivement ce manuel. Il vous fournira des informations sur l'entretien. Le service en vertu de la garantie doit être exécuté par un réparateur agréé. Le fabricant recommande aussi de prendre contact avec un réparateur agréé en cas de réparation nécessaire après l'expiration de la garantie. Pour connaître l'adresse d'un réparateur agréé, prenez contact avec votre distributeur. Lorsque vous prendrez contact avec le réparateur agréé, veuillez fournir les informations suivantes. Ces informations se trouvent sur la plaque signalétique, située sur la paroi de la section des aliments frais. Numéro de modèle : ____________________ Numéro «P» : _________________________ Numéro de série : ______________________ Date de l'achat : _______________________ Nom du détaillant : _____________________ Adresse du détaillant : __________________ Numéro de téléphone du détaillant :__________________________ Comment obtenir des services et pièces de rechange? Vous avez des problèmes? Épargnez-vous l'ennui que causent des réparations non nécessaires. Vérifiez dans la section Avant de contacter un réparateur, dans ce manuel. Votre nouveau réfrigérateur a été conçu et fabriqué avec soin, selon des normes de qualité strictes. Il devrait fonctionner de façon fiable et satisfaisante. Cependant, comme tout produit mécanique, il peut avoir besoin occasionnellement de réglage, pièces de rechange ou entretien. Si vous aviez besoin d'aide, veuillez prendre contact avec le détaillant où vous avec acheté le réfrigérateur. Vous fournirez les éléments suivants :

• Numéro de fabrication

• Numéro de série et toutes les autres données indiquées sur la plaque signalétique.

• Indiquez brièvement la raison de votre appel. La colonne de gauche sur cette page est prévue pour que vous y notiez les renseignements importants. Conservez ces instructions pour vous y reporter par la suite! Conservez ce manuel et la facture d'achat ensemble, en un lieu sûr, au cas où un service en vertu de la garantie serait nécessaire. Que faire si ces carctéristiques sont différentes de celles de mon réfrigérateur? Ce manuel est prévu pour vous indiquer toute la variété possible de caractéristiques, disponibles dans la gamme de produits. Si vous êtes intéressé par l'achat d'autres articles disponibles pour votre réfrigérateur, veuillez prendre contact avec votre distributeur. Table des matières Introduction ....................................................................................................................................28 Table des matières.........................................................................................................................28 Instructions de sécurité importantes..............................................................................................29 Installation du réfrigérateur.......................................................................................................30-31 Commandes de température .........................................................................................................32 Caractéristiques du compartiment réfrigérateur .......................................................................33-34 Caractéristiques du compartiment congélateur .............................................................................35 Entretien....................................................................................................................................36-37 Bruits de fonctionnement normaux................................................................................................38 Avant de contacter un réparateur.............................................................................................39-40DANGER

Ce que vous devez savoir sur les instructions de sécurité Les instructions de sécurité importantes et les avertissements paraissant dans ce guide ne sont pas destinés à couvrir toutes les situations et conditions éventuelles qui peuvent se présenter. Il faut faire preuve de bon sens et de prudence lors de l’installation, de l’entretien ou de l’utilisation de ce réfrigérateur. Prenez toujours contact avec votre revendeur, distributeur, agent de service ou fabricant, au sujet de problèmes ou conditions que vous ne comprenez pas. DANGER – risques immédiats qui RÉSULTERONT en de graves blessures ou même la mort. DANGER AVERTISSEMENT – risques ou pratiques non sûres, qui POURRAIENT résulter en de graves blessures ou même la mort. AVERTISSEMENT ATTENTION – risques ou pratiques non sûres qui POURRAIENT résulter en blessures mineures ou en dommages matériels ou dommages du produit lui- même. ATTENTION RECONNAISSEZ LES ÉTIQUETTES, PHRASES

Pour réduire le risque de blessure ou même de mort, suivez les précautions de base, y compris les suivantes : Débarrassez-vous de votre réfrigérateur comme il se doit. IMPORTANT : Les risques d’enfermement et d’étouffement d’un enfant dans un réfrigérateur n’ont pas disparu. Un réfrigérateur abandonné demeure dangereux... même s’il ne reste ainsi accessible «que pendant quelques jours». Lorsqu’on se débarrasse d’un vieux réfrigérateur, il faut appliquer les instructions ci-dessous pour éviter tout accident. Avant de jeter votre vieux réfrigérateur ou congélateur : ➢ Démontez les portes. ➢ Laissez les clayettes en place pour qu’un enfant ne puisse pas facilement s’introduire dans le réfrigérateur.30 ➢ Aligner les trous de la poignée avec les trous de vis du bord de la porte et fixer la poignée à l'aide des vis précédemment enlevées.

• Pour inverser le sens d'ouverture de la porte, retirer les bouchons de porte du côté opposé de la porte et les insérer dans les trous de vis. ➢ Aligner les trous de poignée avec les trous de vis sur la façade de la porte et fixer la poignée à l'aide des 2 vis de façade de porte, précédemment enlevées. ➢ Identifier la garniture de poignée dans l'enveloppe de documentation et l'installer sur le dessus et le dessous de la poignée.

• Fixer la garniture supérieure de poignée à l'aide de la vis restante précédemment enlevée.

• Enclencher le bas de la garniture par-dessus la partie inférieure de la poignée. Installation de la poignée du compartiment congélateur Il est possible que la poignée se trouve dans l'enveloppe contenant la documentation à l'intérieur du réfrigérateur, si elle n'a jamais été montée. ➢ Retirer les vis Phillips du bord supérieur de la porte du congélateur à l'opposé du côté charnière.

• Conserver les vis pour les réutiliser plus tard.

• Pour inverser le sens d'ouverture de la porte, retirer les bouchons de porte du bord supérieur de la porte et les insérer dans les trous de vis.

INSTALLATIONDURÉFRIGÉRATEUR

Ces instructions sont destinées à vous aider à installer correctement le réfrigérateur. Le fabricant ne peut être tenu responsable d'une installation incorrecte. Étapes à suivre… Un ingénieur qualifié doit raccorder le réfrigérateur conformément à ces instructions d'installation. Mesurer l'ouverture de la porte ainsi que la profondeur et la largeur du réfrigérateur. Retirer les poignées ou les portes au besoin. L'ingénieur doit aussi réaliser les opérations suivantes :

1. Observation des règlements concernant le

raccordement à l'alimentation électrique et à l'adduction d'eau.

2. Terminer le raccordement de l'alimentation

en eau avant de passer au raccordement à l'alimentation électrique. L'entretien ou le remplacement d'un cordon électrique doit être réalisé par un réparateur qualifié.

1. Brancher le réfrigérateur sur une prise

reliée à la terre, avec un circuit indépendant de 220 – 240 volts, 50 Hz, 10 A.

2. Protéger un plancher souple avec du

carton ou des tapis.

3. Prévoir un dégagement de 5 mm sur le

côté du réfrigérateur, et pour les modèles d'une profondeur supérieure à 60 cm, prévoir un dégagement de 13 mm en haut et derrière le réfrigérateur.

4. Modèles de 60 cm de profondeur.

Couper les coins du comptoir à un angle de 45° si le comptoir dépasse de 25 mm. Comment enlever la base en bois

1. Apposer sur les portes du ruban adhésif

pour les empêcher de s'ouvrir.

2. Faire passer un diable sous le côté du

3. Entourer le réfrigérateur d'une

couverture. Faire passer une sangle autour du réfrigérateur. Placer sous la sangle les blocs d'expédition en mousse, qui se trouvent dans le carton d'expédition. Bien serrer la sangle.

4. Baisser le diable au sol en mettant les

poignées vers le bas.

5. Retirer les deux boulons supérieurs de la

6. Retourner le réfrigérateur et le diable à la

verticale. Retirer la sangle.

7. Faire passer le diable sous l'autre côté du

8. Répéter les étapes 3 à 5.

9. Retirer la base en bois.

10. Remettre le réfrigérateur et le diable à la

verticale et retirer le diable. IMPORTANT : Ne pas laisser le réfrigérateur sur son côté plus longtemps qu'il n'est nécessaire pour retirer les boulons. Installation de la poignée du compartiment réfrigérateur montée à l’avant Il est possible que la poignée se trouve à l'intérieur du compartiment réfrigérateur, si elle n'a jamais été montée. La garniture de poignée se trouve dans l'enveloppe contenant la documentation. ➢ Retirer les vis à tête hex. d'

⁄4 po de la façade de la porte à l'aide d'un tourne- écrou hex. Pour éviter blessures ou dommages matériels, l'intervention de deux personnes est nécessaire pour enlever la base en bois. ATTENTION31 Comment retirer et remettre en place les portes et les charnières ➢ Prendre contact avec un ingénieur qualifié pour effectuer cette tâche. Dépose de la poignée du compartiment réfrigérateur, montée à l’avant ➢ Retirer la garniture supérieure de poignée en retirant la vis supérieure.

• Conserver la garniture et la vis pour les réutiliser plus tard. ➢ Soulever le bas de la garniture de poignée à l'aide d'un tournevis à lame plate enroulé dans du ruban à masquer.

• Conserver la garniture pour la réutiliser plus tard. ➢ Retirer les deux vis de poignée restantes et retirer la poignée.

• Conserver les vis pour les réutiliser plus tard. REMARQUE : Des poignées pour le compartiment réfrigérateur, montées sur le côté, sont disponibles dans des nécessaires, pour certains modèles. Il suffit de demander des renseignements à ce sujet au détaillant. Dépose de la poignée du compartiment congélateur Il peut être nécessaire de retirer les poignées lors du transport de l’appareil dans des espaces restreints ou pour inverser le sens d’ouverture des portes. ➢ Retirer les vis de poignée à l'aide d'un tournevis Phillips.

• Conserver les vis pour les réutiliser plus tard.

1. Tourner les deux pieds stabilisateurs à

droite, jusqu'à ce qu'ils reposent fermement sur le sol. Tourner les vis de réglage 2 à 3 fois à gauche pour que tout le poids de l’appareil repose sur les pieds stabilisateurs. Vis de réglage de roulette Pied stabilisateur

2. Remettre en place la grille inférieure et les

caches. Voir les repères à l’intérieur de la grille inférieure pour vous assurer d’un bon positionnement.

• Enclencher la partie inférieure en place d’abord. Appuyer sur la partie supérieure de la grille jusqu’à ce que la portion supérieure s’enclenche bien en place. Que faire si mon réfrigérateur se balance? ➢ Tourner à droite la vis de réglage arrière pour remonter le coin responsable du balancement. ➢ Remettre en place la grille inférieure. OUTILS NÉCESSAIRES :

• Tournevis à tête hex. de (3/8 po) 9,5 mm

inférieure et les couvre-charnières inférieurs.

2. Tourner les deux vis de réglage avant (A) à

droite pour relever le réfrigérateur et à gauche pour le baisser.

3. Tourner les deux vis de réglage arrière (B)

à droite pour relever le réfrigérateur et à gauche pour le baisser.

4. Vérifier avec un niveau s'il existe une

inclinaison de 6 mm vers l'arrière pour que les portes se ferment correctement. ➢ Si le réfrigérateur est aligné et stable, remettre en place la grille inférieure. Comment mettre à niveau le réfrigérateur

,SUITE ➢ Pour éviter d'endommager les murs et le sol, protéger le vinyle souple ou autre revêtement, par des cartons, tapis ou autre matériel de protection. ➢ Pour éviter d'endommager ou de casser le boulon de réglage, ne pas utiliser d'outil électrique pour mettre le réfrigérateur d'aplomb. ➢ NE PAS trop baisser le réfrigérateur, au risque que la base du réfrigérateur qui soutient le condenseur, touche le sol. Cela risquerait d'endommager les éléments en dessous du réfrigérateur. ATTENTION32 Ce réfrigérateur est conçu pour fonctionner à une température ambiante située entre 13 et 43 °C . Réglage initial ➢ Identifier les commandes du réfrigérateur en haut du compartiment réfrigérateur et les commandes du congélateur en haut du compartiment congélateur. Régler les deux commandes sur 4. IMPORTANT : Aucun des compartiments ne refroidira si la commande du congélateur est sur «OFF» (ARRÊT). ➢ Attendre 24 heures que la température se stabilise.

TEMPÉRATURE ➢ Vérifier si la température du congélateur est située entre -17 et -16 °C.

• Tourner la commande au prochain chiffre supérieur si la température est trop élevée.

• Tourner la commande au prochain chiffre inférieur si la température est trop basse. Attendre 5 à 8 heures pour que les réglages puissent s'effectuer. ➢ Vérifier que la température du compartiment réfrigérateur est située entre 3 et 4 °C.

• Tourner la commande au prochain chiffre supérieur si la température est trop élevée.

• Tourner la commande au prochain chiffre inférieur si la température est trop basse. Attendre 5 à 8 heures pour que les réglages puissent s'effectuer. Test de température OUTILS NÉCESSAIRES :

• Deux thermomètres pouvant mesurer de - 21 à 10 °C.

• 2 verres pour boisson. CONGÉLATEUR ➢ Placer le thermomètre dans le verre rempli d'huile végétale, au milieu du congélateur, et continuer les réglages de température. IMPORTANT : Toujours commencer les réglages de température avec le compartiment congélateur.

➢ Placer le thermomètre dans un verre d'eau, au milieu du réfrigérateur, et continuer les réglages de température.

COMMANDES DE TEMPÉRATURE33

CARACTÉRISTIQUES DU COMPARTIMENT RÉFRIGÉRATEUR CLAYETTES PLEINE LARGEUR Dépose : ➢ Décrocher la clayette de l'ensemble de crémaillère arrière et la tirer. Réinstallation : ➢ Insérer les crochets dans l'ensemble de crémaillère arrière et baisser la clayette en place. CLAYETTES ANTI- DÉVERSEMENT SPILLSAVER

retiennent les simples débordements pour faciliter le nettoyage. Dépose : ➢ Les soulever pour les sortir. Réinstallation : ➢ Procéder inversement. CLAYETTES SPILLSAVER

se caractérisent par leur facilité de nettoyage, du fait qu'elles coulissent, ce qui permet d'atteindre des articles se trouvant à Clayettes l'arrière. Pour encore plus faciliter le nettoyage, la clayette en verre peut être enlevée en la tirant complètement pour la sortir de son cadre. Dépose de la clayette et de son cadre : ➢ Les soulever pour les sortir. Réinstallation de la clayette et de son cadre : ➢ Procéder inversement. RALLONGES DE

(CERTAINS MODÈLES) Des rallonges de clayette permettent d'éviter que des articles ne tombent de l'arrière de la clayette. Dépose : ➢ Tirer la rallonge vers le haut pour la sortir de l'arrière de la clayette. Réinstallation : ➢ Introduire les pattes de la rallonge dans les trous du cadre de la clayette. Rangement dans la contre-porte

FROMAGES La boîte à beurre et fromages, dans la contre- porte, permet de ranger des articles tels que beurre, yogourts, fromages, etc. Cette boîte peut être déplacée à différents endroits selon les besoins. Dépose : ➢ Ouvrir la porte de la boîte, tirer la boîte vers le haut et la pencher pour la sortir. Réinstallation : ➢ Procéder inversement. BALCONNETS Les balconnets se règlent selon les besoins précis de rangement. Dépose : ➢ Faire coulisser le balconnet vers le haut et le sortir tout droit. Réinstallation : ➢ Procéder inversement.

Les retenues de porte s'enlèvent pour faciliter le nettoyage. Dépose : ➢ Coulisser la retenue vers le haut pour la sortir. Réinstallation : ➢ Procéder inversement. PORTE-BOUTEILLE/ SUPPORT À CANETTES L'accessoire porte- bouteille/support à canettes s'installe au fond de la majorité des tiroirs. Les bouteilles de bière peuvent être placées dans le sens transversal, ou une seule bouteille, dans la dépression centrale. Les canettes peuvent aussi être rangées, comme il et illustré. Pour éviter blessures ou dommages matériels, observer les précautions suivantes : ➢ S'assurer que la clayette est bien fixée avant d'y placer des articles. ➢ Manipuler soigneusement les clayettes en verre trempé. Elles peuvent se casser soudainement si elles sont égratignées, entaillées ou exposées à de soudains changements de température. ATTENTION34 Tiroirs

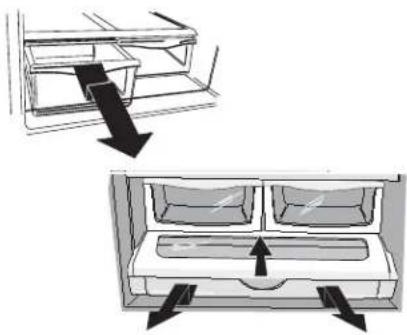

Les tiroirs à légumes conservent les produits frais plus longtemps par un environnement dont l'humidité est réglable. Les commandes des tiroirs à légumes contrôlent la quantité d'humidité. Choisir le réglage bas pour les produits frais protégés par une peau extérieure. Choisir le réglage élevé pour les produits feuillus.

• chou-fleur • oranges

• brocoli • pousses fraîches

• céleri • épinards Pour ranger les produits dans les tiroirs à contrôle d'humidité : ➢ NE PAS laver les produits avant de les ranger. Toute humidité supplémentaire peut faire se gâter prématurément les produits. ➢ NE PAS tapisser les tiroirs de serviettes en papier, celles-ci retiennent l'humidité. ➢ Suivre soigneusement les instructions. Des réglages incorrects peuvent endommager les produits. Dépose des tiroirs : ➢ Tirer le tiroir complètement. Soulever l'avant pour le sortir. Réinstallation des tiroirs : ➢ Introduire le tiroir dans les rails et le pousser en place. Si la porte ne s’ouvre pas assez pour enlever les tiroirs : ➢ Enlever le tiroir le plus éloigné du côté charnières de la caisse. ➢ Enlever le verre comme il est indiqué précédemment. ➢ Soulever le diviseur central du cadre. Coulisser le tiroir pour le sortir du côté charnières de la caisse et l'enlever. Dépose et installation du cadre et du verre : ➢ Enlever le tiroir comme il est indiqué ci- dessus. ➢ Pousser le verre par en dessous avec la main. Sortir le verre. ➢ Soulever le cadre des glissières dans la doublure de réfrigérateur. Réinstallation : ➢ Procéder inversement.

TIROIRS À CONTRÔLE DE

TEMPÉRATURE Tiroir à charcuterie et compartiment pour aliments frais Le tiroir à charcuterie et le compartiment pour aliments frais sont des tiroirs avec contrôle de température variable qui permet de garder le contenu à une température jusqu'à 3 °C plus basse que celle du réfrigérateur. Ces tiroirs peuvent être utilisés pour le rangement de la charcuterie ou d'autres produits frais. Contrôles Les contrôles du compartiment pour aliments frais et tiroir à charcuterie permettent la régulation de la température de l'air dans les tiroirs. Régler ces contrôles sur «cold» (froid) pour obtenir une température normale du réfrigérateur, pour les produits protégés par une peau extérieure. Utiliser le réglage «coldest» (plus froid) pour les viandes ou autres charcuteries. REMARQUE : L'air froid dirigé vers le compartiment pour aliments frais ou le tiroir à charcuterie peut diminuer la température du réfrigérateur. La commande du réfrigérateur peut avoir à être ajustée. TIROIR POUR COLLATIONS Ce tiroir peut être utilisé pour le rangement de produits alimentaires ou d'autres produits frais. Certains modèles peuvent avoir un contrôle. Pour les instructions d'utilisation, voir la catégorie de contrôle appropriée, décrite précédemment.35

CARACTÉRISTIQUES DU COMPARTIMENT CONGÉLATEUR

Machine à glaçons automatique REMARQUE : Les machines à glaçons sont disponibles sous forme de nécessaires. Il suffit de demander plus d'informations à ce sujet au détaillant. Clayettes

À GLAÇONS (CERTAINS MODÈLES) Installation : ➢ Coulisser la rainure en L de l'étagère par- dessus la vis de la paroi arrière. Enfoncer l'étagère vers l'arrière jusqu'à ce que la vis soit arrêtée dans la rainure en L (1). Coulisser la portion avant de l'étagère par- dessus la vis murale avant (2).

Rangement dans la contre-porte BALCONNET FIXE Le balconnet fixe permet de ranger commodément des articles congelés dans la contre-porte. Dépose : ➢ Soulever le balconnet des taquets latéraux et le sortir en tirant. Réinstallation : ➢ Enclencher les extrémités du balconnet sur les taquets et le coulisser vers le bas. CLAYETTE COULISSANTE

Dépose : ➢ Tirer la clayette au maximum. Pencher l’avant de la clayette vers le haut et la tirer tout droit. Réinstallation : ➢ Introduire la clayette dans les glissières du congélateur et la pousser à l’arrière du compartiment. PANIER MÉTALLIQUE Dépose : ➢ Tirer le panier au maximum. Soulever l’avant du panier et le tirer tout droit. Réinstallation : ➢ Insérer le panier dans les glissières du congélateur et le pousser en place. Dépose : ➢ Procéder inversement.

CONGÉLATEUR Dépose : ➢ Tirer la clayette au maximum. Pencher l’avant vers le haut et la tirer tout droit. Réinstallation : ➢ Introduire la clayette dans les glissières du congélateur et la pousser à l’arrière du compartiment. Accessoires

Le moule à glaçons permet de congeler des glaçons pour pouvoir se servir manuellement. Pour dégager les glaçons du moule, retourner le moule au-dessus d'un contenant et tordre les deux extrémités du moule jusqu'à ce que les glaçons tombent.

BASCULANT (CERTAINS MODÈLES) Le bac de porte basculant de la porte du congélateur s'incline en avant pour faciliter l’accès aux articles rangés. Dépose: ➢ Soulever le bac de porte des taquets latéraux et le sortir en tirant. Réinstallation : ➢ Enclencher les extrémités du bac de porte sur les taquets et le coulisser vers le bas.36 ENTRETIEN COMPOSANTS UTILISER ➢ Utiliser 4 cuillères à soupe de bicarbonate de sodium par litre d’eau tiède savonneuse. ➢ Rincer les surfaces à l’eau tiède et propre et sécher immédiatement pour éviter les marques dues à l’eau. ➢ Utiliser une éponge ou un linge propre et souple avec de l’eau tiède et savonneuse. ➢ Rincer les surfaces à l’eau tiède et propre et sécher immédiatement pour éviter les marques dues à l’eau. ➢ Utiliser une buse d’aspirateur. ➢ Utiliser une buse d’aspirateur avec brosse. ➢ Suivre les instructions de dépose et d’installation dans la section appropriée. ➢ Laisser les articles s’ajuster à la température ambiante. ➢ Diluer du détergent doux et utiliser une éponge ou un linge souple et propre pour le nettoyage. ➢ Utiliser une brosse à soies plastiques pour atteindre les interstices. ➢ Rincer les surfaces à l’eau tiède et propre. ➢ Sécher immédiatement les articles transparents et en verre pour éviter toutes marques.

➢ Nettoyants abrasifs ou énergiques ➢ Ammoniaque ➢ Javellisant ➢ Solvants ou détergents concentrés ➢ Tampons de récurage en métal ou plastique ➢ Nettoyants abrasifs ou énergiques ➢ Ammoniaque ➢ Javellisant ➢ Solvants ou détergents concentrés ➢ Tampons de récurage en métal ou plastique ➢ Produits à base de vinaigre ➢ Nettoyants à base d’agrumes ➢ Nettoyants abrasifs ou énergiques ➢ Tampons de récurage en métal ou plastique ➢ Lave-vaisselle Extérieurs et portes texturées Intérieur de la caisse Extérieur et portes en acier inoxydable IMPORTANT : Les dommages du fini en acier inoxydable dus à une utilisation incorrecte des produits de nettoyage ou de produits non recommandés ne sont pas couverts par la garantie de ce produit. Joints de porte Serpentins de condenseur Retirer la grille inférieure pour accéder aux serpentins. Grille de sortie du ventilateur de condenseur Voir arrière du réfrigérateur. Accessoires : Clayettes, étagères, bacs, tiroirs, etc. ACIER INOXYDABLE Il existe un nettoyant disponible auprès du fabricant (n° de pièce 31960801). Pour obtenir une liste des produits de nettoyage recommandés, prendre contact avec le distributeur local. Pour éviter un choc électrique pouvant gravement blesser ou même entraîner la mort, interrompre l'alimentation électrique du réfrigérateur avant le nettoyage. Après le nettoyage, rétablir l'alimentation. AVERTISSEMENT Pour éviter blessures ou dommages matériels, observer les précautions suivantes : ➢ Lire et suivre les indications du fabricant pour les produits de nettoyage. ➢ NE PAS placer de balconnets, clayettes, étagères ou accessoires dans le lave-vaisselle. Il pourrait en résulter un fendillement ou gauchissement de ces accessoires. ATTENTION37 Désodorisation du réfrigérateur ➢ Retirer toute la nourriture.➢ Débrancher le réfrigérateur.➢ Nettoyer les articles suivants à l’aide desinstructions appropriées, données dans lasection Entretien :– Parois, partie inférieure et plafond del’intérieur de la caisse;– Bacs, tiroirs, clayettes, étagères etjoints, conformément aux instructionsdonnées dans cette section.➢ Faire bien attention et nettoyer lesinterstices en suivant les étapes ci-dessous :– Diluer du détergent doux et passer lasolution dans les interstices à l’aided’une brosse à soies plastiques.– Laisser agir pendant 5 minutes.– Rincer les surfaces à l’eau tiède.Sécher les surfaces à l’aide d’un lingepropre et doux.➢ Laver et sécher tous les flacons, récipientset bocaux. Jeter les articles dont la date depéremption est expirée ou qui se sontgâtés.➢ Envelopper les aliments générateursd’odeur ou les mettre dans des contenantsbien fermés pour éviter que les odeurs neréapparaissent.➢ Brancher le réfrigérateur et remettre lanourriture à l’intérieur.➢ Après 24 heures, vérifier si les odeurs ontété éliminées.Si les odeurs sont toujours présentes :➢ Retirer les bacs et tiroirs et les placer sur laclayette supérieure du réfrigérateur.➢ Remplir les compartiments réfrigérateur etcongélateur y compris les portes, defeuilles froissées de journaux en noir etblanc.➢ Placer des briquettes de charbon de boisau hasard sur le journal froissé dans lesdeux compartiments.➢ Fermer les portes et laisser agir pendant24 à 48 heures.Pour éviter blessures ou dommagesmatériels, observer les points suivants :➢ Laisser l'ampoule refroidir.➢ Porter des gants pour remplacer uneampoule. ATTENTION ur éviter tout choc électrique pouvantgravement blesser ou même entraîner lamort, interrompre l'alimentation duréfrigérateur avant de remplacer uneampoule. Après le remplacement del'ampoule, rétablir l'alimentation électrique. AVERTISSEMENT Conseils pour l’économie d’énergie Ce réfrigérateur est conçu pour être l'un desréfrigérateurs les plus efficaces en énergie.Réduire la dépense énergétique en observantles points suivants :➢ Installer le réfrigérateur à des températuresambiantes normales situées entre 16 et 43 °C, à l'écart des sources de chaleur etde la lumière directe du soleil.➢ Régler les commandes du réfrigérateur, ducongélateur et du système Chiller Fresh à des températures qui ne seront pasinférieures à celles qui sont nécessaires.➢ Maintenir le compartiment congélateurplein.➢ Garder les joints de porte propres etsouples. Remplacer les joints s'ils sontusés.➢ Garder les serpentins du condenseurpropres. Dépose et remplacement des ampoules Compartiment réfrigérateur ➢ Retirer la vis du cabochon. La garder pourla remettre en place.➢ Coulisser le cabochon vers l'arrière ducompartiment pour le dégager del'ensemble de lampe.➢ Retirer l'ampoule.➢ La remplacer par une ampoule depuissance non supérieure à 40 watts.➢ Remettre le cabochon en insérant lestaquets dans les trous de la doublure, dechaque côté de l'ensemble de lampe.Coulisser le cabochon vers l'avant duréfrigérateur jusqu'à ce qu'il se bloque en place. NE PAS forcer le cabochon au-delà de ce point de verrouillage. Sinon, il y arisque d'endommagement du cabochon.➢ Remettre en place la vis de cabochon. Congélateur ➢ Pincer les taquets arrière du cabochon ettirer le cabochon vers le bas, tout droit.➢ Retirer l'ampoule.➢ La remplacer par une ampoule depuissance non supérieure à 40 watts.➢ Introduire les taquets avant du cabochondans la doublure du congélateur etenclencher la partie arrière par-dessusl'ensemble de lampe jusqu'à ce que lestaquets arrière soient bien engagés. ENTRETIEN , SUITE38

BRUITS DE FONCTIONNEMENT NORMAUX

Les réfrigérateurs d'aujourd'hui ont des nouvelles caractéristiques et sont plus efficaces en énergie. L'isolation en mousse est très efficace du point de vue énergétique et comporte d'excellentes capacités d'isolation. Cependant, l'isolant en mousse n'est pas un aussi bon absorbant phonique. Il en résulte que certains bruits peuvent sembler non habituels. Après un certain temps, ces bruits deviendront familiers. Se reporter à ces informations avant de faire appel au service après-vente.

SOLUTION ➢ Fonctionnement normal. ➢ Fonctionnement normal. ➢ Fonctionnement normal. ➢ Fonctionnement normal. ➢ Fonctionnement normal. ➢ Fonctionnement normal. ➢ Voir les détails sur la mise d’aplomb du réfrigérateur dans les instructions d’installation. ➢ Fonctionnement normal. ➢ Arrêter le bruit en relevant le bras détecteur à la position d’arrêt. Voir la section sur la Machine à glaçons automatique dans ce manuel. ➢ Fonctionnement normal. ➢ Fonctionnement normal. CAUSES POSSIBLES ➢ La commande du congélateur (A) émet un déclic à l’arrêt ou au départ du compresseur. ➢ La minuterie de dégivrage (B) fait le bruit d’une horloge électrique et fonctionne par intermittence. ➢ Le ventilateur du congélateur (C) et le ventilateur du condenseur (D) font ce bruit en cours de fonctionnement. ➢ Le réfrigérant de l’échangeur de chaleur (F) et de l’évaporateur (E) fait ce bruit lorsqu’il circule. ➢ Les glaçons tombent de la machine à glaçons dans le bac à glaçons (G). ➢ Le compresseur (H) fait ce bruit en fonctionnant. ➢ Le réfrigérateur n’est pas d’aplomb. ➢ La soupape d’eau de la machine à glaçons (I) (certains modèles) bourdonne lorsque la machine à glaçons se remplit d’eau. ➢ La machine à glaçons (J) est à la position de marche sans raccordement d’eau. ➢ Le compresseur (H) peut émettre un ronronnement aigu en fonctionnant. ➢ L’élément chauffant du système de dégivrage (K) fait un sifflement, grésille ou claque en cours de fonctionnement. BRUIT Cliquetis Grand mouvement d’air Bruit d’ébullition ou de gargouillis Bruit sourd Bruit de vibration Bourdonnement Ronronnement Sifflement ou claquement39 Operation

AVANT DE CONTACTER UN RÉPARATEUR

PROBLÈMES Voyants et commande du congélateur sont allumés mais le compresseur ne fonctionne pas Température du tiroir à légumes trop élevée Le réfrigérateur ne fonctionne pas Le réfrigérateur ne fonctionne toujours pas Température des aliments trop basse Température des aliments trop élevée Le réfrigérateur a une odeur Gouttes d’eau formées à l’extérieur du réfrigérateur Gouttes d’eau formées à l’intérieur du réfrigérateur Réfrigérateur ou machine à glaçons fait des bruits différents ou semble trop bruyant CAUSES POSSIBLES Le réfrigérateur est en mode dégivrage. Réglages trop bas. Commandes de congélateur réglées à une valeur trop basse. Le tiroir est incorrectement placé. Cordon d’alimentation non branché. La commande du congélateur est à la position d’arrêt. Fusible grillé ou disjoncteur déclenché. Panne de courant. Le réfrigérateur présente un défaut de fonctionnement. Les serpentins du condenseur sont encrassés. Les commandes du réfrigérateur ou du congélateur sont réglées à une valeur trop élevée. La porte ne se ferme pas correctement. Les commandes ont besoin d’être ajustées. Les serpentins du condenseur sont encrassés. La grille arrière est obstruée. La porte a été ouverte souvent ou a été ouverte pendant de longues durées. De la nourriture a récemment été ajoutée. Le compartiment est sale ou renferme des aliments générateurs d’odeurs. Vérifier que les joints ferment bien. Niveaux d’humidité élevés. Les commandes ont besoin d’être réglées. Les niveaux d'humidité sont élevés ou la porte a été ouverte fréquemment. Vérifier que les joints ferment bien. Fonctionnement normal. SOLUTIONS Fonctionnement normal. Attendre 40 minutes pour voir si le réfrigérateur se remet en marche. Voir section sur tiroir à légumes pour régler les commandes. Voir la section des commandes dans le manuel sur la façon d'ajuster les commandes. Voir la section sur le tiroir à légumes pour vérifier le positionnement du tiroir. Brancher la fiche dans la prise. Voir la section des commandes dans le manuel du propriétaire. Remplacer tous fusibles grillés. Vérifier le disjoncteur et le réenclencher au besoin. Appeler la compagnie d’électricité locale pour signaler la panne. Débrancher le réfrigérateur et transférer les aliments dans un autre appareil. Si aucun appareil n’est disponible, placer de la glace sèche dans le compartiment congélateur pour conserver la nourriture. La garantie ne couvre pas les pertes de nourriture. Prendre contact avec le service après-vente. Les nettoyer conformément au manuel du propriétaire. Voir la section des commandes dans le manuel du propriétaire sur la façon de régler les commandes. Le réfrigérateur n'est pas d'aplomb. Voir dans le manuel du propriétaire comment mettre le réfrigérateur d'aplomb. Vérifier que les joints ferment bien. Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire. Vérifier qu'il n'y a aucune obstruction qui empêche la porte de se fermer correctement (tiroirs mal fermés, bacs à glace, contenants de trop grande taille ou mal rangés, etc.). Voir la section des commandes dans le manuel du propriétaire pour savoir comment régler les commandes. Les nettoyer conformément aux instructions dans le manuel du propriétaire. Vérifier la disposition des articles dans le réfrigérateur pour s’assurer que la grille n’est pas obstruée. Les grilles arrière sont situées sous les tiroirs à légumes. Réduire le temps d'ouverture de la porte. Disposer les articles de façon efficace pour que la porte soit ouverte pendant une durée aussi courte que possible. Laisser le temps à la nourriture récemment ajoutée d'atteindre la température du réfrigérateur ou du congélateur. Se reporter à la section Entretien dans le manuel du propriétaire pour savoir comment retirer les odeurs. Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire. Ceci est normal en périodes d’humidité élevée. Voir dans la section des commandes du manuel du propriétaire comment régler les commandes. Voir dans la section des commandes du manuel du propriétaire comment régler les commandes. Réduire le temps d'ouverture de la porte. Disposer les articles de façon efficace pour que la porte soit ouverte pendant une durée aussi courte que possible. Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire. Se reporter à la section sur les bruits dans Bruits de fonctionnement normaux dans ce manuel du propriétaire.40 Glaçons (réfrigérateurs avec machine à glaçons seulement) PROBLÈMES Les tiroirs à légumes ne se ferment pas facilement Le réfrigérateur fonctionne trop fréquemment CAUSES POSSIBLES Le contenu d’un tiroir ou les articles dans le compartiment alentour peuvent gêner le tiroir. Le tiroir n’est pas à son bon emplacement. Le réfrigérateur n’est pas d’aplomb. Les glissières du tiroir sont sales ou doivent être traitées. Les portes ont été ouvertes fréquemment ou pendant de longues périodes. Humidité ou chaleur élevées dans l’espace environnant. De la nourriture a récemment été ajoutée. Le réfrigérateur est exposé à une source de chaleur en raison de l’environnement ou des appareils proches. Les serpentins du condenseur sont encrassés. Les commandes ont besoin d’être ajustées. La porte ne se ferme pas correctement. SOLUTIONS Redisposer les articles et les contenants pour éviter qu'ils ne gênent les tiroirs. Voir la section sur le tiroir à légumes pour bien le mettre en place. Voir comment mettre à niveau le réfrigérateur dans ce manuel. Nettoyer les glissières avec de l’eau savonneuse tiède. Rincer et sécher soigneusement. Appliquer une mince couche de vaseline sur les glissières du tiroir. Réduire le temps d'ouverture de la porte. Disposer les articles de façon efficace pour que la porte soit ouverte pendant une durée aussi courte que possible. Laisser l'environnement intérieur s'ajuster pour la période pendant laquelle la porte a été ouverte. Fonctionnement normal. Laisser le temps à la nourriture d’atteindre la température du réfrigérateur ou du congélateur. Évaluer l’environnement du réfrigérateur. Ce dernier peut avoir à être déplacé pour fonctionner plus efficacement. Les nettoyer conformément aux instructions dans le manuel du propriétaire. Voir dans la section des commandes du manuel du propriétaire comment régler les commandes. Le réfrigérateur n’est pas d’aplomb. Voir comment mettre à niveau le réfrigérateur dans ce manuel. Vérifier que les joints ferment bien. Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire. Vérifier qu'il n'y a aucune obstruction qui empêche la porte de se fermer correctement (tiroirs mal fermés, bacs à glace, contenants de trop grande taille ou mal rangés, etc.). PROBLÈMES Fuites d’eau De la glace se forme dans le tube d’arrivée à la machine à glaçons La circulation de l’eau est plus lente que normalement CAUSES POSSIBLES Tube plastique utilisé pour le raccordement d’eau. Un mauvais robinet a été installé. La pression de l’eau est faible. La température du congélateur est trop élevée. La pression de l’eau est faible. Un mauvais robinet a été installé. SOLUTIONS Le fabricant recommande d'utiliser un tube en cuivre pour l’installation. Le plastique est moins durable et peut entraîner des fuites. Le fabricant n'est pas responsable des dommages matériels survenant par suite d'une mauvaise installation ou d'un mauvais raccordement à l'eau. Vérifier le raccordement d’eau dans les instructions d’installation. Les robinets à brides de 4,8 mm (3/16 po) et les robinets autoperceurs peuvent entraîner une basse pression d’eau et obstruer la conduite après un certain temps. Le fabricant n'est pas responsable des dommages matériels survenant par suite d'une mauvaise installation ou d'un mauvais raccordement à l'eau. La pression de l’eau doit être située entre 1,38 et 6,9 bars (20 et 100 livres / po

). Une pression minimum de 2,4 bars (35 livres / po

) est recommandée pour les appareils comportant des filtres. Voir la section des commandes dans le chapitre intitulé Installation du réfrigérateur ou Commandes de température. Le congélateur doit se trouver à une température située entre -18 et -17 °C . La pression de l’eau doit être située entre 1,38 et 6,9 bars (20 et 100 livres /

). Une pression minimum de 2,4 bars (35 livres / po

) est recommandée pour les appareils comportant des filtres. Vérifier le raccordement dans les instructions d’installation. Les robinets à brides de 4,8 mm et les robinets autoperceurs peuvent entraîner une basse pression d’eau et obstruer la conduite après un certain temps. Le fabricant n'est pas responsable des dommages matériels survenant par suite d'une mauvaise installation ou d'un mauvais raccordement à l'eau.4142 ¡LEAGRADECEMOSQUEHAYACOMPRADOESTEFRIGORÍFICO
