BEDIENUNGSANLEITUNG XRBR 206 BW BB AMANA

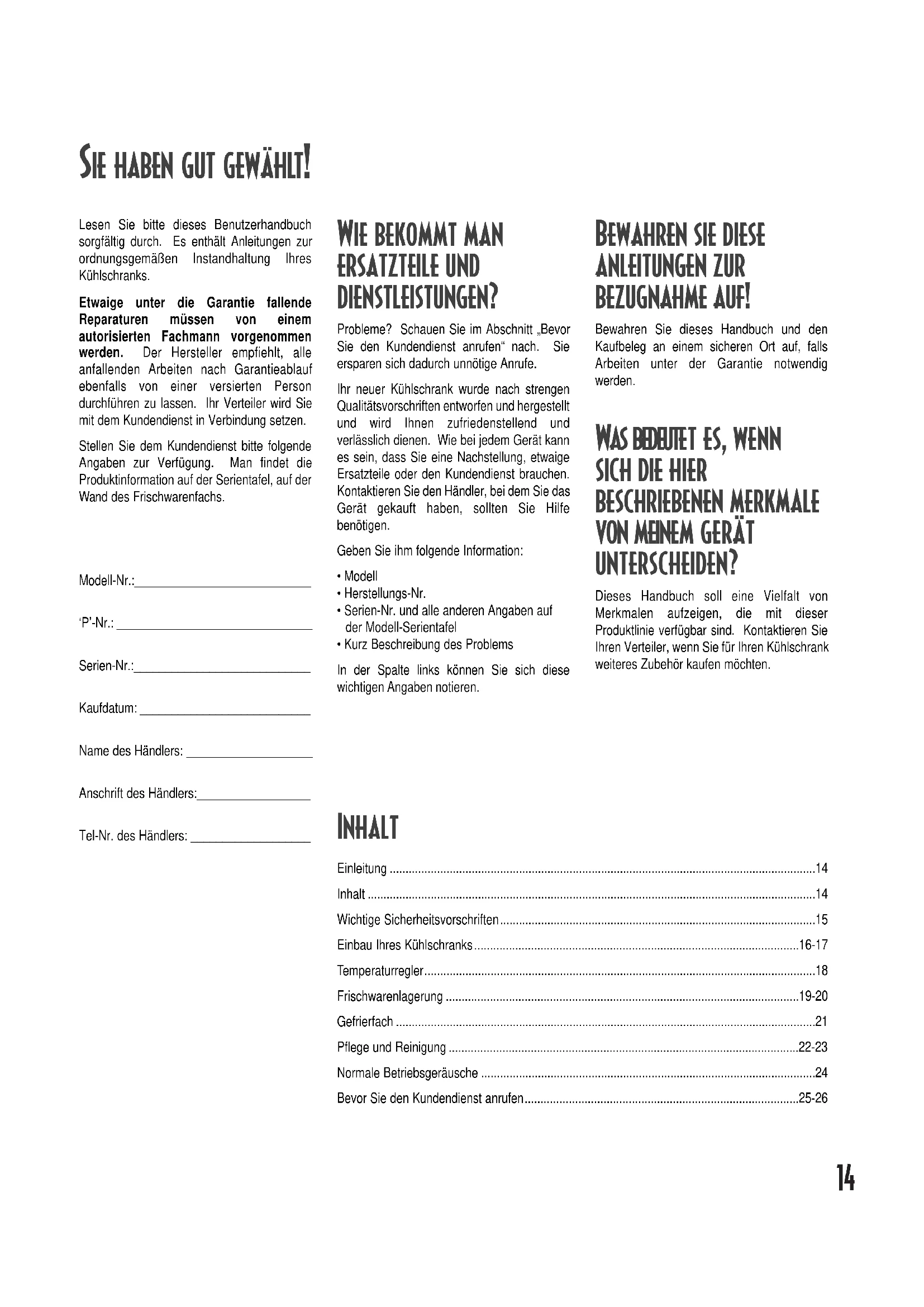

SIE HABENGUT GEWÄHLT

Lesen Sie bitte dieses Benutzerhandbuch sorgfältig durch. Es enthält Anleitungen zur ordnungsgemäßen Instandhaltung Ihres Kühlschranks. Etwaige unter die Garantie fallende Reparaturen müssen von einem autorisierten Fachmann vorgenommen werden. Der Hersteller empfiehlt, alle anfallenden Arbeiten nach Garantieablauf ebenfalls von einer versierten Person durchführen zu lassen. Ihr Verteiler wird Sie mit dem Kundendienst in Verbindung setzen. Stellen Sie dem Kundendienst bitte folgende Angaben zur Verfügung. Man findet die Produktinformation auf der Serientafel, auf der Wand des Frischwarenfachs. Modell-Nr.:____________________________ ‘P’-Nr.: _______________________________ Serien-Nr.:____________________________ Kaufdatum: ___________________________ Name des Händlers: ____________________ Anschrift des Händlers:__________________ Tel-Nr. des Händlers: ___________________ Wie bekommt man ersatzteile und dienstleistungen? Probleme? Schauen Sie im Abschnitt „Bevor Sie den Kundendienst anrufen“ nach. Sie ersparen sich dadurch unnötige Anrufe. Ihr neuer Kühlschrank wurde nach strengen Qualitätsvorschriften entworfen und hergestellt und wird Ihnen zufriedenstellend und verlässlich dienen. Wie bei jedem Gerät kann es sein, dass Sie eine Nachstellung, etwaige Ersatzteile oder den Kundendienst brauchen. Kontaktieren Sie den Händler, bei dem Sie das Gerät gekauft haben, sollten Sie Hilfe benötigen. Geben Sie ihm folgende Information:

• Serien-Nr. und alle anderen Angaben auf der Modell-Serientafel

• Kurz Beschreibung des Problems In der Spalte links können Sie sich diese wichtigen Angaben notieren. Bewahren sie diese anleitungen zur bezugnahme auf! Bewahren Sie dieses Handbuch und den Kaufbeleg an einem sicheren Ort auf, falls Arbeiten unter der Garantie notwendig werden. Was bedeutet es, wenn sich die hier beschriebenen merkmale von meinem gerät unterscheiden? Dieses Handbuch soll eine Vielfalt von Merkmalen aufzeigen, die mit dieser Produktlinie verfügbar sind. Kontaktieren Sie Ihren Verteiler, wenn Sie für Ihren Kühlschrank weiteres Zubehör kaufen möchten. Inhalt Einleitung .......................................................................................................................................14 Inhalt ..............................................................................................................................................14 Wichtige Sicherheitsvorschriften....................................................................................................15 Einbau Ihres Kühlschranks.......................................................................................................16-17 Temperaturregler............................................................................................................................18 Frischwarenlagerung ................................................................................................................19-20 Gefrierfach .....................................................................................................................................21 Pflege und Reinigung ...............................................................................................................22-23 Normale Betriebsgeräusche ..........................................................................................................24 Bevor Sie den Kundendienst anrufen.......................................................................................25-2615

SICHERHEITSVORSCHRIFTE

Mit der in diesem Handbuch enthaltenen Information über Gefahren und Sicherheitsvorschriften sind nicht alle möglichen Zustände und Situationen abgedeckt. Vielmehr muss bei dem Einbau, der Instandhaltung und der Betreibung des Kühlschranks gesunder Menschenverstand, Vorsicht und Sorgfalt angewandt werden. Setzen Sie sich immer mit Ihrem Fachhändler, Verteiler, Kundendienst oder Hersteller in Verbindung, wenn Sie Probleme haben oder etwas nicht verstehen. GEFAHR – Unmittelbare Gefahr, die SICHERLICH zu schweren Verletzungen führt bzw. tödlich ist. GEFAHR ACHTUNG – Gefährliche Handlung, die zu schweren Verletzungen führen, oder tödlich sein KÖNNTE. ACHTUNG VORSICHT - Gefährliche Handlung, die zu leichten Verletzungen oder Schaden am Produkt oder Eigentum führen KÖNNTE. VORSICHT AUF BILDZEICHEN,

SICHERHEIT BEZIEHEN WICHTIGE SICHERHEITSVORSCHRIFTEN Zur Verminderung der Gefahr von Verletzung oder Tod sollten folgende grundlegende Vorsichtsmaßnahmen beachtet werden: Ordnungsgemäße Entsorgung Ihres Kühlschranks WICHTIG: Es besteht heute immer noch die Gefahr, dass sich Kinder in alten Kühlschränken einschließen und darin ersticken. Abgestellte Kühlschränke sind gefährlich, auch wenn sie „nur auf ein paar Tage“ irgendwo herumstehen. Befolgen Sie bitte zur Vermeidung von Unfällen beim Ausrangieren Ihres ausgedienten Kühlschranks diese Anleitungen. Vor der Entsorgung Ihres alten Kühlschranks oder Kühlfachs: ➢ Türen abnehmen. ➢ Regale nicht herausnehmen, um Kindern das Hineinklettern zu erschweren. GEFAHR16 ➢ Grifflöcher mit den Schraubenlöchern am Türrand ausrichten, und mit den abgenommenen Schrauben befestigen.

• Wenn Türanschlag gewechselt werden soll, Türbolzen abnehmen und in die Schraubenlöcher einführen. ➢ Grifflöcher mit Schraubenlöchern auf der Tür ausrichten, und mit den beiden abgenommenen Türschrauben befestigen. ➢ Griffverzierung befindet sich in dem Beutel mit den Papieren und Anleitungen. Oben und unten gegen den Griff legen und befestigen.

• Obere Griffverzierung mit der verbleibenden Schraube befestigen.

• Unteren Verzierungsteil über unteren Teil des Griffes einrasten lassen. Montage des gefrierfachgriffes Wenn es sich um erstmalige Montage des Griffes handelt kann es sein, dass Sie ihn innen im Kühlschrank bei den Anleitungen und Papieren finden. ➢ Sie finden oben am Rand der Gefrierfachtür Kreuzschlitzschrauben. Schrauben Sie sie ab.

• Legen Sie sie vorläufig beiseite.

• Wenn Türanschlag gewechselt werden soll, Türbolzen vom oberen Rand der Tür abnehmen und in die Schraubenlöcher einführen.

EINBAU IHRES KUHLSCHRANKS

Diese Anleitungen sind dazu gedacht, Ihnen beim Einbau Ihres Kühlschranks zu helfen. Der Hersteller kann jedoch für fehlerhaften Einbau nicht verantwortlich gemacht werden. Befolgen sie diese schritte… Der Kühlschrank muss von einem Ingenieur diesen Anleitungen gemäß angeschlossen werden. Messen Sie die Öffnungsweite der Tür, und die Tiefe und Breite des Kühlschranks. Entfernen Sie, wenn nötig, Griffe oder Türen. Weiter muss der Ingenieur Folgendes beachten:

1. Örtliche Anschlussvorschriften des

Wasser- und Stromversorgung- sunternehmens befolgen.

2. Zuerst den Wasseranschluss, dann erst

den Stromanschluss herstellen. Anschluss oder Auswechselung der Verbindungsschnur muss von einem qualifizierten Fachmann durchgeführt werden.

1. An eine geerdete Steckdose mit

getrenntem 220-240 V, 50 Hz, 10 A Stromkreis anschließen.

2. Weichen Fußboden mit Pappe oder

3. Einen Seitenabstand von jeweils 5 mm

lassen. Bei Modellen mit einer Tiefe von mehr als 60 cm muss oben und hinten ein Abstand von jeweils 12,7 mm gelassen werden.

4. Modelle mit einer Tiefe von 60 cm

Die Ecken des Tresens auf einen Winkel von 45º zuschneiden, wenn der Tresen einen Überhang von 25 mm hat. Abnahme der holzunterlage

1. Türen zukleben, sodass sie sich nicht

unerwarteterweise öffnen.

2. Zweirädrige Karre von der Seite unter den

Kühlschrank schieben.

3. Kühlschrank mit einer Decke oder

Polsterung umwickeln. Gurt um den Kühlschrank legen. Im Versandkarton befinden sich Schaumgummitran- sportkissen. Schieben Sie sie unter den Gurt. Gurt festziehen.

4. Karre auf den Boden hinunterlassen, mit

den Griffen nach unten.

5. Die zwei oberen Schrauben von der

schmalen Planke abnehmen.

6. Kühlschrank und Karre zurück in die

aufrechte Stellung bringen. Gurt abnehmen.

7. Karre unter die gegenüberliegende Seite

des Kühlschranks schieben.

8. Schritte 3 – 5 wiederholen.

9. Holzunterlage entfernen.

10. Kühlschrank und Karre wieder in die

aufrechte Stellung bringen. Karre entfernen. WICHTIG: Bei Abnahme der Schrauben Kühlschrank nicht länger als notwendig auf der Seite liegen lassen. Front-montage des frischwarengriffes Wenn es sich um erstmalige Montage des Griffes handelt kann es sein, dass Sie ihn im Frischwarenfach finden. Die Griffverzierung wird sich in dem Beutel mit den Papieren befinden. ➢ 6,4 mm-Sechskantmuttern mit einem Sechskant-Stiftschlüssel von der Tür abschrauben. Es sollte bei der Abnahme der Holzunterlage eine zweite Person mithelfen. VORSICHT17 Abnahme und auswechselung von türen und scharnieren ➢ Lassen Sie diese Arbeit von einem Ingenieur durchführen. Abnahme des vorderen frischwarengriffes ➢ Obere Griffverzierung durch Entfernung der Schraube abnehmen.

• Verzierung und Schraube vorläufig beiseite legen. ➢ Untere Griffverzierung vom Griff abtrennen. Dazu die mit Tesakrepp umwickelte flache Schneide des Schraubenziehers benutzen.

• Verzierung vorläufig beiseite legen. ➢ Die zwei verbleibenden Schrauben des Griffes, und den Griff, abnehmen.

• Schrauben vorläufig beiseite legen. ANMERKUNG: Sätze für seitlich montierte Frischfach-Griffe sind für gewisse Modelle erhältlich. Fragen Sie bitte Ihren Händler. Abnahme des frischwarengriffes Es kann sein, dass Sie den Kühlschrank durch schmale Eingänge bewegen, oder den Türanschlag wechseln wollen, und dazu den Griff abnehmen müssen. ➢ Mit einem Kreuzschlitzschraubendreher die Schrauben vom Griff abnehmen.

• Schrauben vorläufig beiseite legen.

1. Beide Stabilisierfüße im Uhrzeigersinn

drehen, bis sie fest auf dem Boden ruhen. Rollstellschrauben 2 bis 3 mal entgegen dem Uhrzeiger drehen, so dass das ganze Gewicht des Kühlschranks auf den Stabilisierfüßen ruht. Rollstellschraube Stabilisierfuß

2. Bodengitter und Trägerabdeckung(en)

wieder einbauen. Markierung innen im Bodengitter zeigt richtigen Einbau.

• Unteren Teil zuerst einrasten lassen. Das Gitter niederdrücken, bis oberer Teil einrastet. Wenn der kühlschrank schaukelt ➢ Hintere Stellschraube im Uhrzeigersinn drehen, um die schaukelnde Ecke zu erhöhen. ➢ Bodengitter wieder einsetzen. BENÖTIGTES WERKZEUG:

• 9,5 mm-Sechskant- Schraubendreher

1. Bodengitter und untere

Scharnierabdeckungen abnehmen.

2. Zum Heben beide vorderen Stellschrauben

(A) im Uhrzeigersinn, zum Senken entgegen dem Uhrzeiger drehen.

3. Zum Heben beide rückwärtigen

Stellschrauben (B) im Uhrzeigersinn, zum Senken entgegen dem Uhrzeiger drehen.

4. Mit der Wasserwaage sich vergewissern,

dass der Kühlschrank für festes Verschließen der Tür hinten 6 mm tiefer steht. ➢ Bodengitter wieder einsetzen, sobald der Kühlschrank richtig ausgerichtet und stabil steht. Justierung des kühlschranks

, FORTGESETZT ➢ Weiche Vinyl- oder andere Oberflächen mit Pappe, Teppichen etc. schützen, um Schaden an Wänden und Boden zu vermeiden. ➢ Kein Elektrowerkzeug benutzen. Dies könnte die Einstellschraube beschäden oder zerbrechen. ➢ Den Kühlschrank NICHT so weit nach unten verstellen, dass die Kühlschrankunterlage (die den Kondensator fasst) auf dem Boden ruht. Bauteile an der Unterseite könnten beschädigt werden. VORSICHT18 Dieser Kühlschrank sollte bei einer Raumtemperatur zwischen 13º und 43º betrieben werdem. Erste einstellung ➢ Der Regler für den Kühlschrank befindet sich im oberen Teil des Frischwarenfachs, der Regler für das Gefrierfach befindet sich im oberen Teil des Gefrierfachs. Beide Regler auf 4 stellen. WICHTIG: Keines der beiden Fächer wird kalt, solange der Gefrierfachregler auf „OFF” steht. ➢ Es dauert 24 Stunden, bis sich die Temperatur eingestellt hat. TEMPERATUREINSTELLU

➢ Nachschauen, ob die Temperatur im Gefrierfach bei –17º C oder –16º C liegt.

• Den Regler auf die nächsthöhere Nummer stellen, wenn sich das Fach zu warm anfühlt.

• Den Regler auf die nächstniedrigere Nummer stellen, wenn sich das Fach zu kalt anfühlt. Es dauert 5 bis 8 Stunden, bis diese Einstellungen erreicht werden. ➢ Nachschauen, ob die Temperatur im Frischwarenfach bei 3º oder 4º C liegt.

• Den Regler auf die nächsthöhere Nummer stellen, wenn sich das Fach zu warm anfühlt.

• Den Regler auf die nächstniedrigere Nummer stellen, wenn es zu kalt ist. Es dauert 5 bis 8 Stunden, bis diese Einstellungen erreicht werden. Temperaturtest BENÖTIGTE MATERIALIEN:

• Zwei Thermometer, die Temperaturen zwischen –21º und 10º C messen.

• Zwei Trinkgläser GEFRIERFACH ➢ Ein Glas Pflanzenöl in die Mitte des Gefrierfachs stellen und das Thermometer in das Öl eintauchen. Mit den Temperatureinstellungen fortfahren. WICHTIG: Bei Temperatureinstellungen immer mit dem Gefrierfach beginnen. KÜHLSCHRANK ➢ Ein Glas Wasser in die Mitte des Kühlschranks stellen und das Thermometer darin eintauchen. Mit den Temperatureinstellungen fortfahren. TEMPERATURREGLER19 FRISCHWARENLAGERUNG

Zum Herausnehmen der Regale: ➢ Regale von der rückwärtigen Rasterleiste abhaken und herausziehen. Zum Wiedereinbau der Regale: ➢ Regalhaken in die rückwärtige Rasterleiste einsetzen und in ihre Position hinunterlassen. SPILLSAVER™ Feste Spillsaver™-Regale lassen sich mühelos reinigen. Zum Herausnehmen der Regale: ➢ Hochheben und herausziehen. Zum Wiedereinbau der Regale: ➢ Vorgang in umgekehrter Reihenfolge wiederholen. SPILLSAVER™ EASY GLIDE™

(IN MANCHEN MODELLEN

VERFÜGBAR) Die praktischen Spillsaver™ Easy Glide™- Regale mit ihrer Gleitfunktion können mühelos gereinigt werden und ermöglichen Zugang zu weiter hintenstehenden Regale Artikeln. Für leichtes Reinigen kann das Glasregal entfernt werden, indem man die Verlängerung herauszieht und aus dem Rahmen hebt. Zum Herausnehmen von Regal und Rahmen: ➢ Hochheben und herausziehen. Zum Wiedereinbau von Regal und Rahmen: ➢ Vorgang in umgekehrter Reihenfolge wiederholen.

VERFÜGBAR) Mit rückwärtigen Regalverlängerungen kann verhindert werden, dass Artikel hinten vom Regal fallen. Zur Abnahme der Regalverlängerung: ➢ Verlängerung vom rückwärtigen Teil des Regals gerade hochheben. Zum Wiedereinbau der Regalverlängerung: ➢ Ständer der Regalverlängerung in die Löcher auf dem Regalrahmen einführen. Lagerraum in der tür

MOLKEREIPRODUKTE Hier werden Milchprodukte wie Butter, Joghurt, Käse, usw. aufbewahrt. Es handelt sich um ein Fach in der Tür, das für verschiedene Zwecke verstellt werden kann. Zum Abnehmen: ➢ Fach für Molkereiprodukte öffnen, nach oben ziehen und nach außen neigen. Zum Wiedereinsetzen: ➢ Vorgang in umgekehrter Reihenfolge wiederholen. SCHALENEINSÄTZE

Diese kann man für verschiedene Verwendungszwecke beliebig verstellen. Zum Abnehmen der Schaleneinsätze: ➢ Schaleneinsatz nach oben schieben und gerade nach außen ziehen. Zum Wiedereinsetzen der Schaleneinsätze: ➢ Vorgang in umgekehrter Reihenfolge wiederholen.

Diese Fächer lassen sich zur Reinigung mühelos herausnehmen. Zum Abnehmen: ➢ Fach nach oben schieben und gerade nach außen ziehen. Zum Wiedereinsetzen: ➢ Vorgang in umgekehrter Reihenfolge wiederholen. WEINFLASCHENHALTER/ DOSENSTÄNDER Die meisten Schubladen-Sätze haben unten einen Weinflaschenhalter/Dosenständer. Beachten Sie Folgendes, um Verletzungen oder Sachschaden zu vermeiden: ➢ Sich vergewissern, dass das Regal fest sitzt, bevor Waren darauf gestellt werden. ➢ Getemperte Glasregale mit Vorsicht behandeln. Sie können unvermutet zerbrechen, wenn sie Kerben oder Kratzer bekommen oder pötzlichen Temperaturschwankungen ausgesetzt ist. VORSICHT Bierflaschen können quer über den Ständer gelegt, Einzelflaschen können in der Mulde in der Mitte aufbewahrt werden. Dosen können ebenfalls, wie dargestellt, gelagert werden.20 Schubläden OBST- UND

FEUCHTIGKEITSKONTROLLE In diesen Schalen bleibt Obst und Gemüse länger frisch, da eine Umgebung mit verstellbarer Feuchtigkeit ermöglicht wird. Mit den Reglern wird die Feuchtigkeit in den Obst- und Gemüseschalen kontrolliert. Die niedrige Einstellung ist geeignet für Obst und Gemüse mit Außenhaut, die hohe Einstellung eignet sich für Blattgemüse. NIEDRIG

• Spargel • Frische Kräuter

• Brokkoli • Frische Sojasprossen

• Sellerie • Spinat Bei der Lagerung von Obst und Gemüse in feuchtigkeitskontrollierten Schalen bitte Folgendes beachten: ➢ Obst und Gemüse vor Lagerung in den Schalen NICHT waschen. Durch zusätzliche Feuchtigkeit kann die Ware frühzeitig verderben. ➢ Die Schalen NICHT mit Papierhandtüchern auskleiden, da diese Feuchtigkeit zurückbehalten. ➢ Anleitungen über Einstellung genau befolgen. Eine falsche Einstellung kann die Ware beschädigen. Zur Herausnahme der Schubläden: ➢ Schublade vollständig herausziehen. Vorderen Teil nach oben neigen und gerade nach außen ziehen. Zum Wiedereinsetzen der Schubläden: ➢ Schublade in die Schienen einsetzen und in ihre Position zurückgleiten lassen. Falls Kühlschranktür sich nicht weit genug öffnen läßt, um Herausnahme der Schubläden zu ermöglichen: ➢ Die dem Türanschlag gegenüberliegende Schublade zuerst herausnehmen. ➢ Glas wie oben beschrieben herausnehmen. ➢ Die Trennwand aus dem Rahmen herausheben. Verbleibende Schublade vom Türanschlag wegziehen und herausnehmen. Zum Herausnehmen und Einsetzen von Glas und Rahmen: ➢ Schublade wie oben beschrieben herausnehmen. ➢ Die Hand unter den Rahmen legen und hochheben. Glas herausheben. ➢ Rahmen aus den Schienen hochheben. Zum Wiedereinsetzen: ➢ Vorgang in umgekehrter Reihenfolge wiederholen.

TEMPERATURREGELUNG Wurst/Obst- und Gemüseschalen und Frischwarenfach Das Wurst/Obst- und Gemüseschalensystem und Frischwarenfachsystem sehen Schubläden mit verstellbarer Temperatur vor, bei denen die Temperatur im Fach bis zu 3º C niedriger eingestellt werden kann als im restlichen Kühlschrank. Hier kann man Wurst- und Käsewaren oder auch Obst und Gemüse lagern. Regler Die Wurst- und Frischwarenfachregler kontrollieren die Lufttemperatur in den Schubläden. Für normale Kühlschrank- temperatur, geeignet für Obst und Gemüse mit Außenhaut, Regler auf cold [kalt] stellen. Für Fleischwaren oder andere Wurst- und Käsewaren coldest [niedrigste] Einstellung wählen. ANMERKUNG: Kalte Luft zum Wurst/Obst- und Gemüseschalensystem oder Frischwarenfach kann zu niedrigeren Kühlschranktemperaturen führen. Kühlschranktemperatur muss möglicherweise neu eingestellt werden. IMBISSFACH Diese Schublade kann zur Aufbewahrung von verschiedenen Lebensmitteln oder Obst und Gemüse benutzt werden. Einige Modelle sehen eine Kontrolleinrichtung vor. Für Anleitungen siehe die jeweilige oben beschriebene Einstellkategorie.21 GEFRIERFACH Automatischer eismacher ANMERKUNG: Eismacher sind als Satz erhältlich. Ihr Händler gibt Ihnen Einzelheiten. Regale EISSPENDERGESTELL (IN MANCHEN MODELLEN VERFÜ) Zum Einsetzen des Gestells: ➢ L-förmige Rille des Gestells über die Schraube auf der Hinterwand schieben. Gestell nach hinten drücken, bis die Schraube in der L-förmigen Rille anschlägt (1). Vorderteil des Gestells über Schraube in der Vorderwand schieben (2).

DRAHTKORB Zum Herausnehmen des Korbs: ➢ Korb vollständig herausziehen. Vorderen Teil des Korbs nach oben neigen und gerade nach außen ziehen. Zum Wiedereinsetzen des Korbs: ➢ Korb in die Schienen einsetzen und in seine Position zurückschieben. Türfächer

Die feststehende Türnische liefert Lagerraum für Tiefkühl-Artikel. Zur Herausnahme der Nische: ➢ Satz aus den seitlichen Einsatzschlaufen herausheben und herausziehen. Zum Wiedereinsetzen der Nische: ➢ Die Enden des Nischensatzes in die Schlaufen einsetzen und nach unten schieben. HERAUSZIEHBARES GEFRIERFACHREGAL Zum Herausnehmen des Regals: ➢ Regal vollständig herausziehen. Vorderen Teil des Regals nach oben neigen und gerade nach außen ziehen. Zum Wiedereinsetzen des Regals: ➢ Regal in die Schienen einsetzen und tief in das Gefrierfach hineinschieben. Zur Abnahme des Gestells: ➢ Vorgang in umgekehrter Reihenfolge wiederholen. FESTES GEFRIERFACHREGAL Zur Abnahme des Regals: ➢ Regal vollständig herausziehen. Vorderen Teil des Regals nach oben neigen und gerade nach außen ziehen. Zum Wiedereinsetzen des Regals: ➢ Regal in die Schiene einsetzen und tief in das Gefrierfach hineinschieben. Zubehör EISWÜRFELSCHALE In diesen Schalen werden Eiswürfel hergestellt. Um die Eiswürfel aus der Schale zu lösen Schale umdrehen und über einen Behälter halten. Beide Enden der Schale verbiegen, bis die Eiswürfel herausfallen. KIPPBARER KASTEN (IN MANCHEN MODELLEN VERFÜG) Der aufklappbare Kasten in der Tür des Gefrierfachs bietet schnellen Zugang, indem er sich nach vorne kippen läßt. Zur Herausnahme des Kastens: ➢ Satz aus den seitlichen Einsatzschlaufen heben und herausziehen. Zum Wiedereinsetzen des Kastens: ➢ Enden des Korbsatzes in die Schlaufen einsetzen und nach unten schieben.22

PFLEGE UND REINIGUNG

TEIL ZUR REINIGUNG BENUTZEN

➢ 4 Esslöffel Natron aufgelöst in 1 Liter warmem Seifenwasser. ➢ Oberflächen mit sauberem warmem Wasser waschen und zur Vermeidung von Wasserflecken sofort trockenwischen. ➢ Warmes Seifenwasser und weichen sauberen Lappen oder Schwamm benutzen. ➢ Oberflächen mit warmem sauberem Wasser waschen und zur Vermeidung von Wasserflecken sofort trockenwischen. ➢ Staubsaugerdüse benutzen. ➢ Bürstenzubehör des Staubsaugers benutzen. ➢ Anleitungen über Abnahme und Einbau im jeweiligen Abschnitt befolgen. ➢ Artikeln Zeit geben, sich der Raumtemperatur anzupassen. ➢ Mildes Reinigungsmittel verdünnen und zur Reinigung weichen Lappen oder Schwamm benutzen. ➢ Rillen mit Bürste mit Kunststoffborsten reinigen. ➢ Oberflächen mit sauberem warmem Wasser abspülen. ➢ Zubehör aus Glas/durchsichtiger Oberfläche sofort trocknen, um Flecken zu vermeiden.

ZUR REINIGUNG NICHT BENUTZEN

➢ Grobe Scheuermittel ➢ Ammoniak ➢ Chlorbleiche ➢ Konzentrierte Reinigungs- oder Lösungsmittel ➢ Scheuerlappen aus Metall oder Plastik ➢ Grobe Scheuermittel ➢ Ammoniak ➢ Chlorbleiche ➢ Konzentrierte Reinigungs- oder Lösungsmittel ➢ Scheuerlappen aus Metall oder Plastik ➢ Essig-Produkte ➢ Zitrus-Reinigungs ➢ Grobe Scheuermittel ➢ Scheuerlappen aus Metall oder Plastik ➢ Geschirrspülmaschine Texturierte Türen und Außenflächen Gehäuse-Innenteile Türen und Außenflächen aus rostfreiem Stahl WICHTIG: Schäden an Oberflächen aus rostfreiem Stahl aufgrund der Benutzung ungeeigneter Reinigungsmittel fallen nicht unter die Garantie. Türdichtungen Kühlschlange Bodengitter abnehmen, um Zugang zu erlangen. Auslassgitter des Kondensatorlüfters Siehe Kühlschrank-Rückseite Zubehör Regale, Schalen, Schubläden, usw. Zur Vermeidung von Verletzungen oder Sachschaden bitte Folgendes beachten: ➢ Bei allen Reinigungsprodukten die Anleitungen des Herstellers lesen und befolgen. ➢ Schalen, Regale und anderes Zubehör NICHT in der Geschirrspülmaschine waschen, denn sie könnten dadurch reißen oder verbiegen. VORSICHT ROSTFREIER STAHL Der Hersteller hat ein Reinigungsmittel zum Verkauf (Teil-Nr. 31960801). Fragen Sie Ihren Verteiler über eine Liste von empfohlenen Reinigungsprodukten. Elektroschock kann zu schweren Verletzungen führen oder tödlich sein, deshalb vor der Reinigung Stromzufuhr zum Kühlschrank abstellen. Nach der Reinigung Netzanschluss wieder herstellen. ACHTUNG23 Entfernung von gerüchen aus dem kühlschrank ➢ Alle Lebensmittel aus dem Kühlschranknehmen.➢ Stecker herausziehen. ➢ Folgende Artikel den Anleitungen in derPflege- und Reinigungstabelle gemäßreinigen.– Wände, Boden und Decke desGehäuses – Schubläden, Regale und Dichtungenden Anleitungen in diesem Abschnittgemäß.➢ Alle Rillen besonders sorgfältig wie folgtreinigen:– Mildes Reinigungsmittel verdünnen unddiese Lösung mit einer Bürste mitPlastikborsten in die Rillen streichen.–5 Minuten einwirken lassen.– Oberflächen mit warmem Wasserabspülen und mit einem weichen,sauberen Tuch trocknen.➢ Alle Flaschen, Behälter und Töpfewaschen. Verdorbene oder abgelaufeneLebensmittel wegwerfen.➢ Lebensmittel mit starken Gerücheneinwickeln oder in festverschlossenenBehältern aufbewahren.➢ Kühlschrank wieder an das Stromnetzanschließen und Lebensmittel einsortieren.➢ Nach 24 Stunden prüfen, ob Geruchbeseitigt wurde.Wenn der Geruch weiterbesteht:➢ Schubläden auf oberstes Kühlschrank-Regal stellen.➢ Kühlschrank und Gefrierfach einschließlichTüren mit zusammengeknülltem Schwarz-Weiß-Zeitungspapier vollstopfen.➢ Holzkohlenbriketts in daszusammengeknüllte Zeitungspapier imKühlschrank und Gefrierfach legen.➢ Türen schließen und 24 - 48 Stundenstehenlassen. Tipps zur energiesparung Dieser Kühlschrank gehört zu denen mit derhöchsten Energie-Effizienz auf dem Markt.Durch folgende Maßnahmen kann manEnergie sparen:➢ Bei normalen Raumtemperaturen von 16ºC bis 43º C betreiben, so weit weg wiemöglich von Hitzequellen und direkterSonne.➢ Regler für Kühlschrank, Gefrierfach undChiller Fresh™-System nicht niedriger alsnotwendig einstellen.➢ Gefrierfach sollte stets voll sein.➢ Türdichtungen sollten stets sauber undbiegsam sein. Dichtungen wenn nötigauswechseln.➢ Kühlschlange sauber halten. Glühbirnen herausnehmen und auswechseln Frischwarenfach ➢ Aus der Lichtblende Schraube entfernen.Beiseite legen.➢ Blende nach hinten schieben, um sie vomLichtsatz zu lösen.➢ Glühbirnen herausnehmen.➢ Mit Geräte-Glühbirnen ersetzen, die nichtstärker sind als 40 W.➢ Glühbirnen-Abdeckung wieder einsetzen,indem man die Schlaufen auf derLichtblende in die Einsatzlöcher zu beidenSeiten des Lichtsatzes einsetzt. Blendenach vorne schieben, bis sie einrastet.Blende NICHT über den Einrastpunkthinaus schieben. Dies könnte dieLichtblende beschädigen.➢ Lichtblenden-Schraube wieder eindrehen. Gefrierfach ➢ Hinteren Schlaufen der Lichtblendeergreifen und gerade nach unten ziehen.➢ Glühbirne herausdrehen.➢ Mit Geräte-Glühbirne ersetzen, die nichtstärker ist als 40 W.➢ Vorderschlaufen der Lichtblende in denGefrierfach-Einsatz einführen und hinterenTeil über den Lichtsatz einrasten lassen.

PFLEGE UND REINIGUNG

, FORTGESETZT Elektroschock kann zu schwerenVerletzungen führen oder sogar tödlichsein, deshalb vor der Auswechselung derGlühbirnen Stromzufuhr zum Kühlschrankabstellen. Nach der AuswechselungNetzanschluss wieder herstellen. ACHTUNG Beachten Sie Folgendes, um Verletzungenoder Sachschaden zu vermeiden:➢ Warten, bis die Glühbirne abgekühlt ist.➢ Bei Einsetzen der neuen BirneHandschuhe überziehen. VORSICHT24

NORMALE BETRIEBSGERÄUSCHE

Moderne Kühlschränke haben neuartige Merkmale und verbrauchen weniger Energie. Schaumisolierung trägt in hohem Maße zur Energiesparung bei und zeigt ausgezeichnetes Isoliervermögen, ist allerdings nicht lärmabsorbierend. Sie werden also möglicherweise gewisse Geräusche vernehmen, die Ihnen zunächst unbekannt sind. Lesen Sie die folgende Information durch, bevor Sie den Kundendienst anrufen.

LÖSUNG ➢ Normales Betriebsgeräusch ➢ Normales Betriebsgeräusch ➢ Normales Betriebsgeräusch ➢ Normales Betriebsgeräusch ➢ Normales Betriebsgeräusch ➢ Normales Betriebsgeräusch ➢ Siehe Einbauanleitungen für Justierungstipps. ➢ Normales Betriebsgeräusch ➢ Geräusch beseitigen durch Heben des Eismacher-Armes in die „Aus“-Position. Siehe Abschnitt über Automatischer Eismacher. ➢ Normales Betriebsgeräusch ➢ Normales Betriebsgeräusch

➢ Gefrierfachregler (A) erzeugt Klickgeräusch, wenn Kompressor an- oder ausgestellt wird. ➢ Enteisungs-Zeitschalter klingt (B) wie eine elektrische Uhr und geht in den Enteisungsgang und schnappt wieder heraus. ➢ Dies ist das normale Betriebs- geräusch des Gefrierfach-Lüfters (C) und Kondensator-Lüfters (D). ➢ Kältemittel des Verdampfers (E) und Wärmetauschers (F) erzeugt beim Fließen dieses Geräusch. ➢ Eiswürfel fallen vom Eismacher (auf gewissen Modellen) in die Eisschale (G). ➢ Kompressor (H) erzeugt pulsierendes Geräusch. ➢ Kühlschrank ist nicht justiert. ➢ Anschluss des Eismacher- Wasserventils (I) (auf gewissen Modellen) summt, wenn Wasser in den Eismacher fließt. ➢ Eismacher (J) steht in der „An“- Position, ist aber ohne Wasseranschluss. ➢ Kompressor (H) erzeugt manchmal ein lautes Brummgeräusch. ➢ Enteisungs-Erhitzer (K) macht ab und zu Zisch- und Knallgeräusche. GERÄUSCH Klicken Lufteinsaugung oder Surren Gurgeln oder Kochgeräusch Knacken Vibriergeräusch Summen Brummen Zischen oder Knallgeräusch25 Betrieb

BEVOR SIEDEN KUNDENDIENST ANRUFEN

PROBLEM Gefrierfach-Regler und Lichter sind an, aber Kompressor funktioniert nicht Temperatur in der Obst- und Gemüseschale ist zu hoch Kühlschrank arbeitet nicht Kühlschrank funktioniert immer noch nicht Lebensmittel sind zu kalt Lebensmittel sind zu warm Kühlschrank gibt einen Geruch ab Es bilden sich außen am Kühlschrank Wassertropfen Es bilden sich innen im Kühlschrank Wassertropfen Kühlschrank oder Eismacher erzeugen unbekannte Geräusche oder scheinen zu laut zu sein

Kühlschrank befindet sich im Enteisungs-Modus. Regler-Einstellung ist zu niedrig. Gefrierfacheinstellung ist zu niedrig. Lade ist falsch eingesetzt. Kühlschrank ist nicht angeschlossen. Gefrierfach-Regler steht nicht auf an. Sicherung ist durchgebrannt, oder Ausschalter muss zurückgestellt werden. Es hat sich ein Stromausfall ereignet. Kühlschrank hat Funktionsstörung. Kühlschlangen sind verschmutzt. Kühlschrank- oder Gefrierfachregler sind zu hoch eingestellt. Tür läßt sich nicht richtig schließen. Regler müssen neu eingestellt werden. Kühlschlagen sind verschmutzt. Rückwärtiges Luftgitter ist blockiert. Tür wurde oft aufgemacht, oder längere Zeit offengelassen.. Lebensmittel wurden frisch hinzugefügt. Fach ist schmutzig oder enthält geruchserzeugende Lebensmittel. Dichtungen auf guten Sitz prüfen. Zu hohe Feuchtigkeit. Regler müssen neu eingestellt werden. Hohe Feuchtigkeit, oder Tür wurde zu oft aufgemacht. Dichtungen auf guten Sitz prüfen. Normale Betriebszustände. LÖSUNG Normaler Betriebszustand. 40 Minuten warten, um festzustellen, ob der Kühlschrank wieder startet. Siehe zur Regulierung den Abschnitt über Obst- und Gemüseschale. Siehe im Handbuch den Abschnitt über Regelung. Siehe Abschnitt über Obst- und Gemüseschale zur Prüfung der richtigen Stellung. Stellen Sie Netzanschluss her. Siehe Abschnitt über Regelung. Durchgebrannte Sicherungen ersetzen. Ausschalter prüfen und wenn nötig zurückstellen. Melden Sie den Stromausfall Ihrem Stromversorgungsunternehmen. Stecker herausziehen und Lebensmittel in einen anderen Kühlschrank verlegen. Wenn keiner verfügbar ist, zur Erhaltung der Lebensmittel Trockeneis ins Gefrierfach füllen. Verlust der Lebensmittel fällt nicht unter die Garantie. Kundendienst anrufen. Den Anleitungen gemäß reinigen. Siehe Abschnitt über Regelung. Kühlschrank ist nicht nivelliert. Siehe „Justierung des Kühlschranks”. Dichtungen auf guten Sitz überprüfen. Wenn nötig den Anleitungen gemäß reinigen. Auf Hindernisse prüfen, die das richtige Verschließen der Tür behindern (wie unvollständig geschlossene Läden, Schalen, übergroße oder schlecht verstaute Behälter oder Lebensmittel, usw.). Siehe Abschnitt über Regelung. Den Anleitungen gemäß reinigen. Stellung der Lebensmittel prüfen, um sicher zu gehen, dass Gitter nicht blockiert ist. Die rückwärtigen Gitter liegen unter den Obst- und Gemüseschalen. Tür weniger oft aufmachen. Lebensmittel praktisch arrangieren, so dass die Tür nur kurz offenstehen muss. Frisch eingeladene Lebensmittel müssen erst die richtige Kühlungs- oder Gefriertemperatur erreichen. Siehe „Pflege und Reinigung“ für Anleitungen über Geruchsentfernung. Wenn nötig den Anleitungen gemäß reinigen. Dies ist in Zeiten hoher Feuchtigkeit normal. Siehe Abschnitt über Regelung. Siehe Abschnitt über Regelung. Tür weniger oft aufmachen. Lebensmittel praktisch arrangieren, so dass die Tür nur kurz offenstehen muss. Wenn nötig den Anleitungen gemäß reinigen. Siehe „Normale Betriebsgeräusche“.26 Eis (nur auf Modellen, die mit Eismacher ausgestattet sind) PROBLEM Obst- und Gemüseschalen lassen sich nur schwer schließen Kühlschrank ändert zu häufig den Gang

Inhalt der Schalen, oder Lage der Lebensmittel in den umliegenden Fächern, könnten Schale behindern. Schale ist nicht in der richtigen Position. Kühlschrank ist nicht nivelliert. Schalenrillen sind schmutzig oder bedürfen einer Behandlung. Türen wurden oft aufgemacht oder zu lange aufgelassen. Hohe Feuchtigkeit oder Hitze in der Umgebung. Lebensmittel wurden frisch hinzugefügt. Kühlschrank ist durch die Umgebung oder nahestehende Geräte der Hitze ausgesetzt. Kühlschlangen sind verschmutzt. Regler müssen neu eingestellt werden. Tür läßt sich nicht richtig schließen. LÖSUNG Lebensmittel und Behälter umstellen, um Behinderung der Schale zu vermeiden. Siehe Abschnitt über Obst- und Gemüseschale für die richtige Position. Siehe „Justierung des Kühlschranks”. Schalenrillen mit warmem Seifenwasser reinigen. Spülen und gut trocknen. Auf Schalenrillen eine dünne Schicht Petrolat auftragen. Tür weniger lange auflassen. Lebensmittel praktisch arrangieren, so dass die Tür nur kurz offenstehen muss. Warten, bis sich der Kühlschrank nach Periode des Offenstehens angepasst hat. Normale Betriebszustände. Frisch eingeladene Lebensmittel müssen erst die richtige Kühlungs- oder Gefriertemperatur erreichen. Umgebung Ihres Kühlschranks prüfen. Eventuell umstellen, um wirksamer zu funktionieren. Den Anleitungen gemäß reinigen. Siehe Abschnitt über Regelung. Kühlschrank ist nicht nivelliert. Siehe „Justierung des Kühlschranks”. Dichtungen auf guten Sitz prüfen. Wenn nötig den Anleitungen gemäß reinigen. Auf Hindernisse prüfen, die das richtige Verschließen der Tür behindern (wie unvollständig geschlossene Läden, Schalen, übergroße oder schlecht verstaute Behälter oder Lebensmittel, usw.). PROBLEM Aus dem Kühlschrank läuft Wasser aus Es bildet sich im Einlaß- Schlauch zum Eismacher Eis Wasserfluss ist langsamer als üblich

Es wurde zum Wasseranschluss Plastikschlauch verwendet. Es wurde ein falsches Wasserventil eingebaut. Niedriger Wasserdruck. Temperatur im Gefrierfach ist zu hoch. Niedriger Wasserdruck. Es wurde ein falsches Wasserventil eingebaut. LÖSUNG Der Hersteller empfiehlt für den Einbau Kupferrohre. Plastik ist weniger haltbar und kann zu Undichtigkeit führen. Der Hersteller ist nicht verantwortlich für Sachschaden durch falschen Einbau oder Wasseranschluss. Lesen Sie in Ihren Einbauanleitungen die Angaben über Wasseranschluss. Self-piercing und
