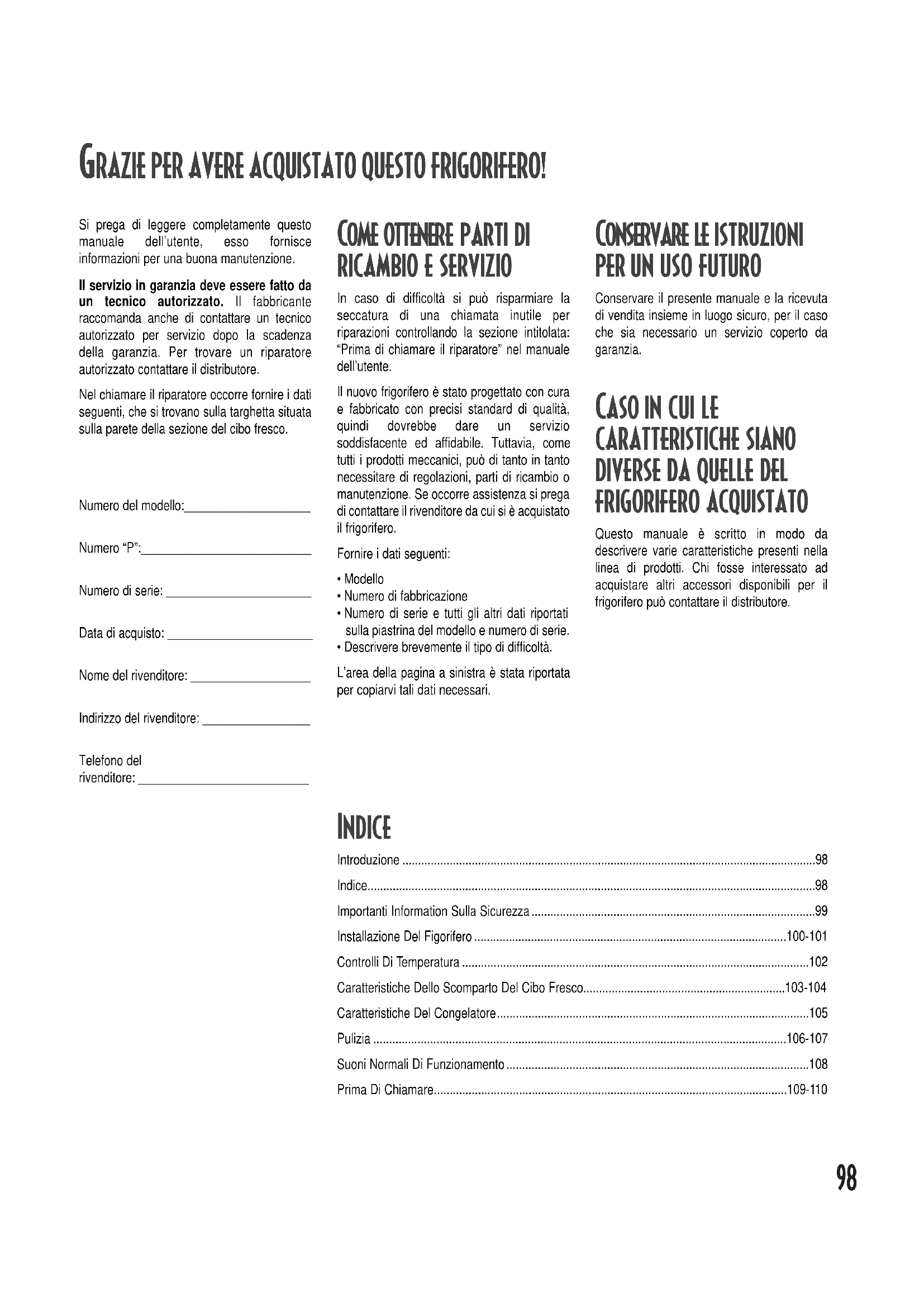

MANUALE UTENTE XRBR 206 BW BB AMANA

• Numero di fabbricazione

• Numero di serie e tutti gli altri dati riportati sulla piastrina del modello e numero di serie.

Da sapere sulle istruzioni sulla sicurezza I richiami di attenzione e le istruzioni sulla sicurezza che compaiono nel presente manuale non sono intesi per coprire tutte le condizioni e situazioni possibili che posso verificarsi. Buon senso, cautela e cura devono essere esercitati durante l’installazione, la manutenzione e l’uso del frigorifero. Se si verificano problemi o condizioni incomprensibili contattare sempre il rivenditore, il distributore, l’agente di servizio o il fabbricante. PERICOLO - Pericoli immediati che causano CERTAMENTE gravi infortuni o morte. PERICOLO ATTENZIONE - Pericoli o procedure rischiose che POTREBBERO risultare in gravi infortuni o morte. ATTENZIONE AVVISO - Pericoli o procedure rischiose che POTREBBERO risultare in leggeri infortuni o danni al prodotto o alla proprietà. AVVISO RICONOSCERE I SIMBOLI,

Per ridurre il rischio di infortunio o morte seguire le precauzioni fondamentali, che includono quanto segue: Scarto corretto del frigorifero. IMPORTANTE: l’intrappolamento e soffocamento di bambini non sono problemi del passato. I frigoriferi scartati o abbandonati sono ancora pericolosi, anche se stanno fuori “soltanto per qualche giorno”. Quando si scarta un vecchio frigorifero seguire le istruzioni più avanti per evitare incidenti. Prima di scartare un vecchio frigorifero o congelatore: ➢ rimuovere le porte; ➢ lasciare i ripiani al loro posto per far sì che i bambini non possano entrarvi facilmente.100 ➢ Allineare i fori delle maniglie con i fori per le viti nella parte frontale della porta e fissare con le viti rimosse in precedenza. ➢ Rimuovere le viti a testa esagonale da 6,4 mm dalla parte frontale della porta mediante una chiave esagonale per bulloni.

• Se si cambia il senso di apertura della porta rimuovere i coperchietti dalla parte opposta della porta ed inserirli nei fori delle viti. ➢ Allineare i fori delle maniglie con i fori per le viti nella parte frontale della porta e fissare con le 2 viti rimosse in precedenza dalla parte frontale della porta. ➢ Rimuovere il listello superiore dal pacchetto della documentazione e installare in cima ed in fondo alla maniglia.

• Fissare il listello superiore con la vite rimanente rimossa in precedenza.

• Premere il listello inferiore sopra alla parte inferiore della maniglia. Installazione della maniglia del congelatore Se si installa la maniglia per la prima volta, è possibile trovarla nel pacchetto della documentazione all’interno del frigorifero. ➢ Rimuovere le viti a croce dallo spigolo superiore della porta del congelatore opposto al lato delle cerniere.

• Accantonare le viti per rimetterle a posto in un secondo tempo.

• Se si cambia il senso di apertura della porta rimuovere i coperchietti dalla parte opposta della porta ed inserirli nei fori delle viti.

INSTALLAZIONE DEL FRIGORIFERO

Le presenti istruzioni sono fornite per aiutare nell’installazione del frigorifero. Il fabbricante non è responsabile di errori di installazione. Fasi di installazione Un tecnico qualificato deve collegare il frigorifero seguendo le presenti istruzioni per l’installazione. Misurare l’apertura della porta, oltre alla profondità ed alla larghezza del frigorifero. Rimuovere le maniglie o le porte come occorre. Il tecnico deve anche fare ciò che segue:

1. seguire le normative locali emesse dalle

compagnie fornitrici di acqua e di elettricità;

2. terminare l’allacciamento dell’acqua prima

di quello elettrico. La riparazione o la sostituzione del cavo di alimentazione deve essere fatta da un tecnico qualificato.

con cartone o pezzi di tappeto.

3. Lasciare 5 mm di luce a lato del frigorifero,

e per modelli profondi più di 60 cm lasciare 12,7 mm di luce sopra e dietro al frigorifero.

4. Modelli di 60 cm di profondità.

Se il bordo del ripiano della cucina sporge di 25 mm rifilarlo a 45°. Rimozione della base di legno

1. Chiudere le porte con nastro adesivo, per

evitare che si aprano inaspettatamente.

2. Fare scivolare il carrello da

elettrodomestici sotto al lato del frigorifero.

3. Avvolgere un panno o una coperta

intorno al frigorifero; far passare la cinghia intorno al frigorifero, mettendo i cuscinetti di spedizione, trovati nello scatolone, sotto alla cinghia. Legare bene la cinghia.

4. Coricare il carrello da elettrodomestici sul

pavimento, con le sue maniglie di sotto.

5. Rimuovere i due bulloni superiori dalla

6. Riportare il frigorifero e il carrello in

posizione verticale. Rimuovere la cinghia.

7. Mettere il carrello sotto l’altro lato del

8. Ripetere le fasi dalla 3 alla 5.

9. Rimuovere la base di legno.

10. Riportare il frigorifero e il carrello in

posizione verticale e rimuovere il carrello da elettrodomestici. IMPORTANTE: non lasciare il frigorifero coricato più del tempo necessario per rimuovere i bulloni. Installazione della maniglia frontale per il cibo fresco Se si installano le maniglie per la prima volta, quella per il cibo fresco si trova nello scomparto per cibo fresco. Il listello superiore si trova nel pacchetto della documentazione. Per evitare infortuni o danni alle proprietà la rimozione della base di legno deve essere fatta da due persone. AVVISO101 Rimozione e sostituzione delle porte e delle cerniere ➢ Contattare un tecnico qualificato. Rimozione della maniglia frontale del cibo fresco ➢ Rimuovere il listello superiore svitando la vite superiore della maniglia.

• Accantonare il listello e la vite per rimetterli a posto in un secondo tempo. ➢ Fare leva sul listello inferiore con un cacciavite a lama avvolto in nastro adesivo.

• Accantonare il listello per rimetterlo a posto in un secondo tempo. ➢ Rimuovere le due viti rimanenti per poter rimuovere la maniglia.

• Accantonare le viti per rimetterle a posto in un secondo tempo. NOTA: per alcuni modelli sono disponibili delle maniglie da montare lateralmente. Chi fosse interessato può consultare il rivenditore. Rimozione della maniglia del congelatore La rimozione di tale maniglia può essere necessaria nel caso che si debba trasportare il frigorifero attraverso spazi ristretti o quando si fissano i cardini della porta dalla parte opposta. ➢ Rimuovere le viti della maniglia con un cacciavite a croce.

• Accantonare le viti per rimetterle a posto in un secondo tempo.

1. Girare entrambe le gambette di

stabilizzazione in senso orario fino a quando non siano premute bene contro il pavimento. Girare le viti di regolazione del rullo 2 o 3 volte in senso antiorario per fare in modo che tutto il peso del frigorifero sia appoggiato sulle gambette di stabilizzazione. Vite di regolazione del rullo Gambetta di stabilizzazione

2. Rimettere a posto la griglia inferiore e le

protezioni delle staffe. Osservare i segni all’interno della griglia inferiore per determinare la posizione giusta.

• Premere e far scattare per prima la parte inferiore. Premere la parte superiore della griglia fino a quando non scatta a posto. Quando il frigorifero dondola ➢ Girare la vite di regolazione posteriore in senso orario per sollevare l’angolo che dondola. ➢ Rimettere a posto la griglia inferiore. ATTREZZI NECESSARI

• Chiave esagonale da 9,5 mm

1. Rimuovere la griglia in

fondo al frigorifero e le protezioni delle cerniere inferiori.

2. Girare entrambe le viti frontali (A) in senso

orario per alzare il livello, in senso antiorario per abbassarlo.

3. Girare entrambe le viti posteriori (B) in

senso orario per alzare il livello, in senso antiorario per abbassarlo.

4. Controllare con la livella per verificare 6

mm di pendenza verso il dietro per assicurare una buona chiusura della porta. ➢ Se il frigorifero è allineato e stabile rimettere a posto la griglia inferiore. Livellamento del frigorifero

,CONTINUAZIONE ➢ Per evitare danni alle pareti o ai pavimenti proteggere il vinile soffice o altri materiali con del cartone, dei tappeti o altri materiali protettivi. ➢ Per evitare danni o rotture ai bulloni di regolazione non utilizzare attrezzi elettrici per correggere il livello. ➢ NON abbassare il livello del frigorifero fino al punto in cui la base del frigorifero che sostiene il condensatore sia appoggiata al pavimento. Tale posizione potrebbe danneggiare i componenti più bassi. AVVISO102 Questo frigorifero è progettato per funzionare ad una temperatura ambiente tra 13° e 43° Celsius. Impostazioni iniziali ➢ I controlli per il frigorifero si trovano nella parte superiore dello scomparto del cibo fresco e quelli per il congelatore nella parte superiore del congelatore. Girare entrambi sul numero 4. IMPORTANTE: se i controlli del congelatore si trovano su OFF nessuna delle due sezioni si raffredderà. ➢ Per la stabilizzazione della temperatura aspettare 24 ore. REGOLAZIONI DI TEMPERATURA ➢ Controllare se la temperatura del congelatore si trova tra -17° e -16° Celsius.

• Se la temperatura è troppo calda girare i controlli sul numero seguente (più alto).

• Se la temperatura è troppo fredda girare i controlli sul numero precedente (più basso). Per vedere gli effetti del cambiamento aspettare da 5 a 8 ore. ➢ Controllare se la temperatura del cibo fresco si trova tra 3° e 4° Celsius.

• Se la temperatura è troppo calda girare i controlli sul numero seguente (più alto).

• Se la temperatura è troppo fredda girare i controlli sul numero precedente (più basso). Per vedere gli effetti del cambiamento aspettare da 5 a 8 ore. Prova di temperatura MATERIALI NECESSARI

• 2 termometri capaci di misurare tra -21° e 10° Celsius

• 2 bicchieri CONGELATORE ➢ Mettere il termometro in un bicchiere pieno di olio vegetale nel mezzo del congelatore e continuare le regolazioni di temperatura. IMPORTANTE: iniziare le regolazioni di temperatura sempre dallo scomparto del congelatore. FRIGORIFERO ➢ Mettere il termometro in un bicchiere pieno di acqua nel mezzo dello scomparto del cibo fresco e continuare le regolazioni di temperatura.

PIENA Per rimuovere i ripiani: ➢ sganciare il ripiano dal sostegno a scaletta sul dietro del frigorifero e rimuovere; Per reinstallare i ripiani: ➢ agganciare il ripiano al sostegno a scaletta sul dietro del frigorifero e abbassare per rimettere a posto. SPILLSAVER™ I ripiani fissi Spillsaver™ contengono quantità modiche di cibi versati, per facilitare la pulizia. Per rimuovere i ripiani: ➢ sollevare e rimuovere. Per reinstallare i ripiani: ➢ ripetere quanto sopra in ordine contrario. SPILLSAVER™ EASYGLIDE™ (SOLO IN ALCUNI MODELLI) I ripiani Spillsaver™ Easy Glide™ offrono la comodità di poter pulire estraendo il ripiano invece di dovere arrivare dietro al ripiano. Per facilitare il compito, il ripiano di vetro può essere rimosso facendolo scorrere fuori completamente, poi sollevandolo dalla sua cornice. Ripiani interni Per rimuovere il ripiano e la cornice: ➢ sollevare verso l’alto e all’infuori. Per reinstallare il ripiano e la cornice: ➢ ripetere quanto sopra in ordine contrario. ESTENSIONI POSTERIORI DEL RIPIANO (SOLO IN ALCUNI MODELLI) Le estensioni posteriori evitano che gli oggetti cadano dalla parte posteriore del ripiano. Per rimuovere l’estensione posteriore: ➢ sollevare l’estensione dalla parte posteriore del ripiano. Per reinstallare l’estensione posteriore: ➢ inserire le caviglie dell’estensione nei fori del telaio del ripiano. Ricettacoli nelle porte SCOMPARTO DEI LATTICINI Lo scomparto dei latticini offre un comodo spazio per articoli come burro, yogurt, formaggio, ecc. Tale scomparto è una parte regolabile situata nella porta e può essere spostata in diverse posizioni per accomodare esigenze di conservazione. Per rimuovere: ➢ aprire lo sportello dei latticini, tirare verso l’alto e all’infuori. Per reinstallare: ➢ ripetere quanto sopra in ordine contrario. VASCHETTE NELLA PORTA Le vaschette nella porta sono regolabili, per adattarsi alle esigenze individuali. Per rimuovere le vaschette: ➢ far scorrere la vaschetta verso l’alto ed estrarre. Per reistallare le vaschette: ➢ ripetere quanto sopra in ordine contrario.

NELLA PORTA La barra di fissaggio può essere rimossa per facilitare la pulizia. Per rimuovere: ➢ fare scorrere la barra verso l’alto ed estrarre. Per reinstallare: ➢ ripetere quanto sopra in ordine contrario.

RASTRELLIERA PER VINI

E LATTINE La rastrelliera per vini e lattine si trova sul fondo della maggior parte dei cassetti. Le bottiglie di birra possono essere coricate per traverso, una sola bottiglia può essere coricata nella depressione centrale. Anche le lattine possono essere stipate come si vede nell’illustrazione. Per evitare infortuni o danni alla proprietà osservare quanto segue: ➢ assicurarsi che il ripiano sia ben fissato prima di appoggiarvi qualcosa; ➢ maneggiare con cura i ripiani di vetro temperato; tali parti possono rompersi improvvisamente se sono sbeccate, graffiate o esposte ad un cambiamento improvviso di temperatura. AVVISO104 Cassetti

CONTROLLATA Il cassetto per frutta e verdura (crisper) mantiene freschi più a lungo i prodotti ortofrutticoli, fornendo un ambiente ad umidità regolabile. I controlli del cassetto per frutta e verdura regolano la quantità di umidità che vi si sviluppa. Utilizzare l’impostazione bassa per i prodotti che hanno una buccia e l’impostazione alta per i prodotti a foglie. BASSA

• broccoli • germogli freschi

• sedani • spinaci Per conservare i prodotti nei cassetti ad umidità controllata: ➢ NON lavare il prodotto prima di metterlo nel cassetto. Qualsiasi umidità aggiunta al contenuto del cassetto potrebbe guastare il prodotto prima del tempo. ➢ NON foderare i cassetti con dei tovaglioli di carta, perché questi trattengono l’umidità. ➢ Seguire accuratamente le istruzioni. Le impostazioni sbagliate potrebbero danneggiare i prodotti conservati. Per rimuovere i cassetti: ➢ tirare fuori il cassetto completamente, sollevarne la parte frontale e estrarre. Per reinstallare i cassetti: ➢ inserire il cassetti nelle rotaie del telaio e rimettere a posto. Se la porta del frigorifero non si apre a sufficienza per rimuovere i cassetti: ➢ rimuovere il cassetto più lontano dalle cerniere della porta; ➢ rimuovere il vetro come già spiegato; ➢ sollevare il divisore centrale dal telaio; fare scorrere il cassetto esistente allontanandolo dal lato delle cerniere e rimuoverlo. Per rimuovere e installare il vetro ed il telaio: ➢ rimuovere il cassetto come già spiegato; ➢ mettere la mano sotto al telaio per sollevare il vetro da sotto; rimuovere il vetro; ➢ sollevare il vetro dalle rotaie del rivestimento del frigorifero. Per reinstallare: ➢ ripetere quanto sopra in ordine contrario. CASSETTI A TEMPERATURA CONTROLLATA Scomparto per cibi pronti e freschi (Deli/crisper) Il sistema per cibi pronti e cibi freschi comprende cassetti con un controllo a temperatura variabile che mantiene lo scomparto fino a 3° Celsius più freddo della temperatura del resto del frigorifero. Questo cassetto può essere utilizzato per cibi pronti (precotti, affettati, ecc.) o come cassetto addizionale per frutta e verdura. Controlli I controlli dello scomparto per cibi pronti e freschi regolano la temperatura dell’aria all’interno dei cassetti. Impostare il livello su cold per la temperatura normale del frigorifero o frutta e verdura con buccia. Utilizzare l’impostazione coldest per la carne o altri prodotti pronti. NOTA: l’aria fredda diretta nel sistema dei cibi pronti può abbassare la temperatura del frigorifero; può darsi che si renda necessaria una regolazione della temperatura del frigorifero. CASSETTO DEGLI SPUNTINI (SNACK) Questo cassetto può essere utilizzato per la conservazione di cibi o di frutta e verdura addizionali. Alcuni modelli possono avere dei controlli dedicati a tale scomparto. Per le istruzioni relative consultare la categoria apposita già elencata.105

CARATTERISTICHE DEL CONGELATORE

Dispositivo automatico per fare il ghiaccio NOTA: i dispositivi automatici per produrre il ghiaccio sono disponibili in kit. Per altre informazioni consultare il rivenditore. Ripiani RASTRELLIERA DI

SERVIZIO DEL GHIACCIO

(SOLO IN ALCUNI MODELLI) Per installare la rastrelliera: ➢ fare scorrere il solco a forma di L del ripiano in giù sulla vite della parete di fondo. Spingere la rastrelliera indietro fino a che la vite non si fermi nel solco a forma di L (1). Fare scorrere la porzione di ripiano sopra alla vite della parete frontale (2).

Scomparti nelle porte

PORTA Il ripiano fisso della porta costituisce un comodo scomparto per i cibi congelati nella porta del congelatore. Per rimuovere il ripiano: ➢ sollevare il gruppo dalle linguette del rivestimento laterale del frigorifero ed estrarre. Per reinstallare il ripiano: ➢ sistemare gli estremi del gruppo del ripiano sulle linguette del rivestimento e fare scorrere verso il basso.

RIPIANO ESTRAIBILE DEL

CONGELATORE Per rimuovere il ripiano: ➢ estrarre il ripiano completamente; inclinare verso l’alto la parte frontale del ripiano ed estrarre. Per reinstallare il ripiano: ➢ inserire il ripiano nelle rotaie del rivestimento interno e spingere verso il retro dello scomparto. CESTELLO METALLICO Per rimuovere il cestello: ➢ estrarre il cestello completamente. Inclinare verso l’alto la parte frontale del cestello ed estrarre. Per reinstallare il cestello: ➢ inserire il cestello nelle rotaie del rivestimento interno e spingere verso il retro dello scomparto. Per rimuovere la rastrelliera: ➢ ripetere quanto sopra in ordine contrario.

CONGELATORE Per rimuovere il ripiano: ➢ tirare fuori il ripiano completamente; inclinare verso l’alto la parte frontale del ripiano ed estrarre. Per reinstallare il ripiano: ➢ inserire il ripiano nelle rotaie del rivestimento interno del frigorifero e spingere verso il retro del compartimento. Accessori

GHIACCIO Il vassoio di cubi di ghiaccio è un’area per congelare i cubi da distribuire manualmente. Per fare uscire i cubi di ghiaccio dal vassoio, capovolgerlo su un recipiente e storcere i due estremi fino a staccare i cubi. RIPIANO RIBALTABILE (SOLO IN ALCUNI MODELLI) Il ripiano ribaltabile nella porta del congelatore si inclina in avanti per facilitare l’accesso agli oggetti che contiene. Per rimuovere il ripiano della porta: ➢ sollevare il gruppo dalle linguette del rivestimento laterale ed estrarre. Per reinstallare il ripiano della porta: ➢ sistemare gli estremi del gruppo del ripiano sulle linguette del rivestimento e fare scorrere verso il basso.106 PULIZIA

➢ Sciogliere 4 cucchiai di bicarbonato in 1 litro di acqua tiepida e detersivo. ➢ Sciacquare le superfici con acqua tiepida pulita e asciugare immediatamente per evitare macchie di acqua. ➢ Usare acqua tiepida e detersivo, con uno strofinaccio o una spugna soffici e puliti. ➢ Sciacquare le superfici con acqua tiepida pulita e asciugare immediatamente per evitare macchie di acqua. ➢ Utilizzare l’ugello di un aspirapolvere. ➢ Utilizzare l’ugello di un aspirapolvere con l’accessorio a spazzola. ➢ Seguire le istruzioni di rimozione ed installazione descritte nella sezione pertinente di questo manuale. ➢ Aspettare che l’oggetto arrivi a temperatura ambiente. ➢ Diluire un detersivo neutro e utilizzare uno strofinaccio o una spugna soffici e puliti. ➢ Usare una spazzola a setole di plastica per pulire i punti più stretti. ➢ Risciacquare le superfici con acqua tiepida pulita. ➢ Asciugare il vetro immediatamente per evitare macchie di acqua. NON UTILIZZARE ➢ Abrasivi o detersivi forti ➢ Ammoniaca ➢ Candeggina ➢ Detersivi o solventi concentrati ➢ Pagliette per grattare, di metallo o di plastica ➢ Abrasivi o detersivi forti ➢ Ammoniaca ➢ Candeggina ➢ Detersivi o solventi concentrati ➢ Pagliette per grattare, di metallo o di plastica ➢ Prodotti a base di aceto ➢ Prodotti a base di limone. ➢ Abrasivi o detersivi forti ➢ Pagliette per grattare, di metallo o di plastica ➢ Lavastoviglie Porte rugose e parte esterna Interno dello scomparto Porte di acciaio inossidabile e parte esterna IMPORTANTE: i danni alla superficie di acciaio inossidabile causati da uso inadatto o sconsigliato di prodotti per pulizia non sono coperti dalla garanzia di questo prodotto. Guarnizioni delle porte Avvolgimento del condensatore Per accedervi rimuovere la griglia inferiore Griglia dell’uscita del ventilatore del condensatore Vedere il retro del frigorifero Accessori Ripiani, vaschette, cassetti, ecc. ACCIAIO INOSSIDABILE Il fabbricante vende un detersivo apposito (Parte n° 31960801) Per ottenere una lista di altri prodotti di pulizia consigliati, si prega di contattare il distributore locale. Per evitare una scossa elettrica, che può causare infortuni gravi o morte, scollegare l’alimentazione del frigorifero prima di pulire. Dopo la pulizia ricollegare l’alimentazione. ATTENZIONE Per evitare infortuni o danni alle proprietà osservare quanto segue: ➢ leggere e seguire le istruzioni del fabbricante riguardanti tutti i prodotti per la pulizia; ➢ NON mettere vaschette, ripiani né accessori nella lavastoviglie; ciò potrebbe causare delle crepe o distorsioni degli accessori stessi. AVVISO107 Rimozione degli odori dal frigorifero ➢ Rimuovere tutto il cibo.➢ Scollegare l’alimentazione del frigorifero.➢ Pulire i seguenti oggetti, seguendo leistruzioni adatte nella tabella della pulizia:– pareti, pavimento e soffitto dell’internodel frigorifero;– cassetti, ripiani e guarnizioni secondo leistruzioni di questa sezione delmanuale.➢ Fare un’attenzione particolare alla puliziadelle crepe mediante le azioni cheseguono.– Sciogliere in acqua del detersivo neutroe applicare nelle crepe con unaspazzola a setole di plastica.– Lasciare penetrare per 5 minuti.– Sciacquare le superfici con acquatiepida; asciugarle con uno strofinacciosoffice e pulito.➢ Lavare e asciugare tutte le bottiglie, icontenitori e i vasetti. Scartare i cibi guastie troppo vecchi.➢ Avvolgere i cibi con forti odori o conservarliin contenitori ben chiusi per evitare che gliodori si propaghino nuovamente.➢ Collegare l’alimentazione del frigorifero erimettervi il cibo.➢ Dopo 24 ore controllare se l’odore èscomparso.Se l’odore è ancora presente:➢ rimuovere i cassetti e posarli sopra alfrigorifero;➢ riempire il frigorifero e il congelatore,incluse le porte, con dei fogli stropicciati dicarta di giornale bianco e nero;➢ spargere dei pezzi di carbone sui giornalistropicciati, nel frigorifero e nelcongelatore;➢ chiudere le porte e lasciare riposare da 24a 48 ore.Per evitare infortuni o danni alle proprietàprocedere come segue:➢ aspettare che la lampadina si raffreddi.➢ indossare guanti per sostituire lalampadina. AVVISO Per evitare una scossa elettrica, che puòcausare infortuni gravi o morte, scollegarel’alimentazione del frigorifero prima disostituire la lampadina. Dopo lasostituzione ricollegare l’alimentazione. ATTENZIONE Idee per risparmiare energia Questo frigorifero è progettato come uno deifrigoriferi più efficienti in commercio dal puntodi vista energetico. Per ridurre il consumo dienergia procedere come segue.➢ Far funzionare il frigorifero a temperatureambientali tra 16° e 43° Celsius, lontano dafonti di calore e da luce solare diretta.➢ Impostare i controlli dei sistemi difrigorifero, congelatore e Chiller Fresh™non più freddi del necessario.➢ Tenere il congelatore pieno.➢ Mantenere le guarnizioni delle porte pulitee flessibili; sostituire le guarnizioni quandosono consumate.➢ Mantenere pulite le spire del condensatore. Rimozione e sostituzione delle lampadine Sezione del cibo fresco ➢ Rimuovere la vite che fissa la protezionedella lampadina. Accantonarla perrimetterla a posto.➢ Far scivolare la protezione verso il retrodello scomparto, per disingaggiarla dalgruppo delle lampadine.➢ Rimuovere le lampadine.➢ Sostituire con lampadine daelettrodomestici di non più di 40 Watt.➢ Rimettere a posto la protezione dellelampadine inserendo le linguette sullealette nei fori del rivestimento su ogni latodel gruppo delle lampadine. Fare scivolarela protezione verso il davanti del frigoriferofino a farla bloccare in posizione. NONforzare la protezione oltre i punti di blocco,altrimenti si potrebbe danneggiare.➢ Rimettere a posto la vite di fissaggio dellaprotezione. Congelatore ➢ Pizzicare le linguette posteriori dellaprotezione della lampadina e tirare verso ilbasso.➢ Rimuovere la lampadina.➢ Sostituire con lampadina daelettrodomestici di non più di 40 Watt.➢ Inserire le linguette anteriori dellaprotezione nel rivestimento del frigorifero espingere la parte posteriore sul gruppodella luce fino a far bloccare le linguetteposteriori. PULIZIA ,CONTINUAZIONE108

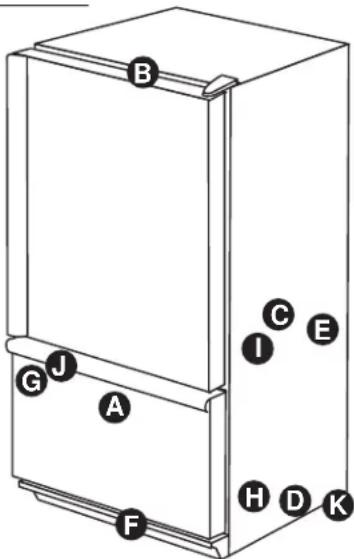

SUONI NORMALI DI FUNZIONAMENTO

I frigoriferi odierni hanno nuovi ritrovati e sono più efficienti nel consumo di energia. L’isolamento di schiuma è molto efficiente e ha eccellenti proprietà di isolamento, ma non assorbe i suoni. Come risultato, alcuni suoni possono sembrare nuovi, ma con il tempo diventeranno familiari. Prima di chiamare un tecnico si prega di prendere visione di queste informazioni.

SOLUZIONE ➢ Funzionamento normale ➢ Funzionamento normale ➢ Funzionamento normale ➢ Funzionamento normale ➢ Funzionamento normale ➢ Funzionamento normale ➢ Consultare le istruzioni per l’installazione per i particolari su come livellare il frigorifero. ➢ Funzionamento normale ➢ Il suono cessa quando si solleva la leva del dispositivo verso la posizione “off”. Per altri particolari consultare la sezione Dispositivo per produrre ghiaccio nel manuale dell’utente. ➢ Funzionamento normale ➢ Funzionamento normale CAUSA POSSIBILE ➢ Il controllo del frigorifero (A) fa clic quando avvia o ferma il compressore ➢ Il temporizzatore di sbrinamento (B) ha il suono di un orologio elettrico e fa un suono scattante quando parte e si ferma. ➢ Il ventilatore del congelatore (C) e quello del condensatore (D) producono questi rumori durante il funzionamento. ➢ L’evaporatore (E) e lo scambiatore di calore (F) del composto refrigerante fanno questi rumori mentre circolano. ➢ I cubi di ghiaccio del dispositivo per produrre il ghiaccio (soltanto in alcuni modelli) cadono nel secchiello del ghiaccio (G). ➢ Il compressore (H) fa dei suoni pulsanti durante il funzionamento. ➢ Il frigorifero non è livellato. ➢ La valvola del dispositivo (I) per produrre il ghiaccio (soltanto in alcuni modelli) ronza quando riempie di acqua il dispositivo. ➢ Il dispositivo (J) per produrre il ghiaccio è acceso ma non collegato con l’acqua. ➢ Il compressore (H) può produrre un ronzio piuttosto alto durante il funzionamento ➢ Il riscaldatore di sbrinamento (K) fischia, sfrigola e scoppietta durante il funzionamento. ARGOMENTO Clic Aria che sibila o soffia Gorgoglio o suono di bollore Colpetti Vibrazioni Ronzio Brusio Fischio o scoppiettio109 Funzionmento

PROBLEMA Il controllo e le luci del congelatore sono accesi, ma il compressore non funziona La temperatura dei cassetti dei prodotti ortofrutticoli è troppo calda Il frigorifero non funziona Il frigorifero continua a non funzionare La temperatura del cibo è troppo bassa La temperatura del cibo è troppo calda Il frigorifero ha odore Si formano delle goccioline di acqua all’esterno del frigorifero Si formano delle goccioline all’interno del frigorifero Il frigorifero o il dispositivo per fare il ghiaccio fa rumori inconsueti o che sembrano troppo forti CAUSE POSSIBILI Il frigorifero sta sbrinando. Le impostazioni dei controlli sono troppo basse. I controlli del congelatore sono troppo bassi Il cassetto è nella posizione sbagliata. La spina non è collegata alla corrente. Il controllo del congelatore non è acceso. Il fusibile è bruciato o l’interruttore di circuito deve essere ripristinato. Si è verificata un’interruzione di corrente. Il frigorifero ha un guasto. Gli avvolgimenti sono sporchi. I controlli del frigorifero o del congelatore sono impostati troppo alti. La porta non si chiude bene. Occorre regolare i controlli. Gli avvolgimenti del condensatore sono sporchi. La griglia dell’aria posteriore è bloccata. La porta è stata aperta frequentemente o è rimasta aperta a lungo. Si è aggiunto del cibo di recente. Lo scomparto è sporco o contiene del cibo che emette odore. Controllare che la guarnizione chiuda bene. Il livello di umidità è troppo alto. I controlli devono essere regolati. I livelli di umidità sono alti o la porta è stata aperta frequentemente. Controllare che le guarnizioni chiudano bene. Operazione normale. RIMEDI Operazione normale. Aspettare 40 minuti per vedere se il frigorifero si riavvia. Consultare la sezione sui controlli dei cassetti per prodotti ortofrutticoli per regolare i controlli. Consultare la sezione dei controlli nel Manuale dell’utente per vedere come regolare i controlli. Consultare la sezione sui cassetti per prodotti ortofrutticoli per verificare la posizione dei cassetti. Attaccare la spina. Consultare la sezione dei controlli nel manuale dell’utente. Sostituire i fusibili bruciati, controllare l’interruttore di circuito e ripristinarlo se necessario. Chiamare la compagnia elettrica locale per riferire l’interruzione. Staccare la spina del frigorifero e trasferire il cibo ad un altro frigorifero. Se un altro non è disponibile sistemare del ghiaccio secco nel congelatore per conservare il cibo. La garanzia non copre la perdita di cibo. Chiamare il servizio di assistenza. Pulire secondo le istruzioni del Manuale dell’utente. Consultare la sezione sui controlli del Manuale dell’utente, per regolare correttamente i controlli. Il frigorifero non è livellato. Per altri particolari consultare la parte che spiega come livellare il frigorifero. Controllare che le guarnizioni chiudano bene. Se necessario pulire seguendo le istruzioni del Manuale dell’utente. Controllare che non vi siano delle ostruzioni interne che impediscono alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipienti troppo grandi o sistemati male, o del cibo, ecc.). Consultare la parte sui controlli nel Manuale dell’utente per assistenza sulla regolazione dei controlli. Pulire seguendo le istruzioni del Manuale dell’utente. Controllare la posizione del cibo nel frigorifero per assicurarsi che la griglia non sia bloccata. Le griglie posteriori dell’aria si trovano sotto ai cassetti dei prodotti ortofrutticoli. Ridurre il tempo in cui la porta rimane aperta. Organizzare il cibo in modo efficiente per assicurare che la porta sia aperta il meno possibile. Aspettare che il cibo appena aggiunto abbia raggiunto la temperatura del frigorifero o del congelatore. Per le istruzioni riguardanti la rimozione degli odori consultare la parte relativa nel Manuale dell’utente. Pulire se necessario, seguendo le istruzioni di pulizia del Manuale dell’utente. Situazione normale in momenti di alta umidità. Vedere la sezione sui controlli nel Manuale dell’utente per imparare ad utilizzare i controlli. Vedere la parte sui controlli nel Manuale dell’utente per assistenza sulla regolazione dei controlli. Ridurre il tempo di apertura della porta. Organizzare il cibo in modo efficiente per assicurare che la porta sia aperta il meno possibile. Se necessario pulire seguendo le istruzioni nel Manuale dell’utente. Consultare la sezione sui suoni del funzionamento normale nel Manuale dell’utente.110 Ghiaccio (solo per frigoriferi corredati di dispositivo per produrre ghiaccio) PROBLEMA I cassetti dei prodotti ortofrutticoli non si chiudono liberamente Il frigorifero si accendo troppo spesso CAUSE POSSIBIL Il contenuto dei cassetti o la posizione degli oggetti che li circondano potrebbero ostruire i cassetti. Il cassetto non è nella posizione giusta. Il frigorifero non è livellato. Le guide del cassetto sono sporche o necessitano di riparazione. La porta è stata aperta frequentemente o è rimasta aperta a lungo. Alta umidità o calore circostanti. Si è aggiunto del cibo di recente. Il frigorifero è esposto a calore ambientale o proveniente da un elettrodomestico vicino. Gli avvolgimenti del condensatore sono sporchi. I controlli devono essere regolati. La porta non si chiude bene. RIMEDI Spostare gli oggetti ed i recipienti per evitare interferenze con i cassetti. Consultare la sezione che descrive quel cassetto per rimetterlo a posto. Consultare le istruzioni per l’installazione per i particolari su come livellare il frigorifero. Pulire le guide dei cassetti con acqua tiepida e sapone. Sciacquare e asciugare bene. Applicare uno strato sottile di vaselina alle guide del cassetto. Ridurre il tempo di apertura delle porte. Organizzare il cibo in modo efficiente per fare in modo che la porta sia aperta il meno possibile. Operazione normale. Aspettare che il cibo appena aggiunto abbia raggiunto la temperatura del frigorifero o del congelatore. Valutare l’ambiente del frigorifero, forse occorre spostarlo per farlo funzionare in modo più efficiente. Pulire secondo le istruzioni del Manuale dell’utente. Consultare la sezione dei controlli nel Manuale dell’utente per imparare a regolare i controlli. Il frigorifero non è livellato. Consultare le istruzioni per l’installazione per i particolari su come livellare il frigorifero. Controllare che le guarnizioni chiudano bene. Se necessario pulire seguendo le istruzioni del Manuale dell’utente. Controllare che non vi siano delle ostruzioni interne che impediscono alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipienti troppo grandi o sistemati male, o del cibo, ecc.). PROBLEMA Il frigorifero perde acqua Si forma del ghiaccio nel tubo di alimentazione del dispositivo per fare il ghiaccio Il flusso dell’acqua è più lento del normale CAUSE POSSIBIL Si sono usati tubi di plastica per fare il collegamento con l’acqua. Si è installata la valvola sbagliata. La pressione dell’acqua è bassa. La temperatura del congelatore è troppo alta. La pressione dell’acqua è bassa. Si è installata una valvola non adatta. RIMEDI Il fabbricante raccomanda di utilizzare dei tubi di rame per l’installazione. Il fabbricante non è responsabile dei danni alle proprietà causati da installazione o collegamento idrico errati. Controllare la procedura di collegamento delle istruzioni di installazione. Le valvole a spillo e quelle a sella causano dei livelli bassi di acqua e possono otturare il tubo a lungo andare. Il fabbricante non è responsabile dei danni alla proprietà causati da installazione o collegamento idrico errati. La pressione dell’acqua deve essere tra 1,4 e 7 kg per cm

per un funzionamento corretto. Una pressione minima di 2,5 kg per cm

raccomandata per frigoriferi con filtri dell’acqua. Consultare la sezione che insegna a regolare i controlli nel capitolo dell’installazione. Si raccomanda che il congelatore sia tenuto tra -18° e -17° Celsius. La pressione dell’acqua deve essere tra 1,4 e 7 kg per cm

per un funzionamento corretto. Una pressione minima di 2,5 kg per cm
