MODE D'EMPLOI V20 DAB Auna

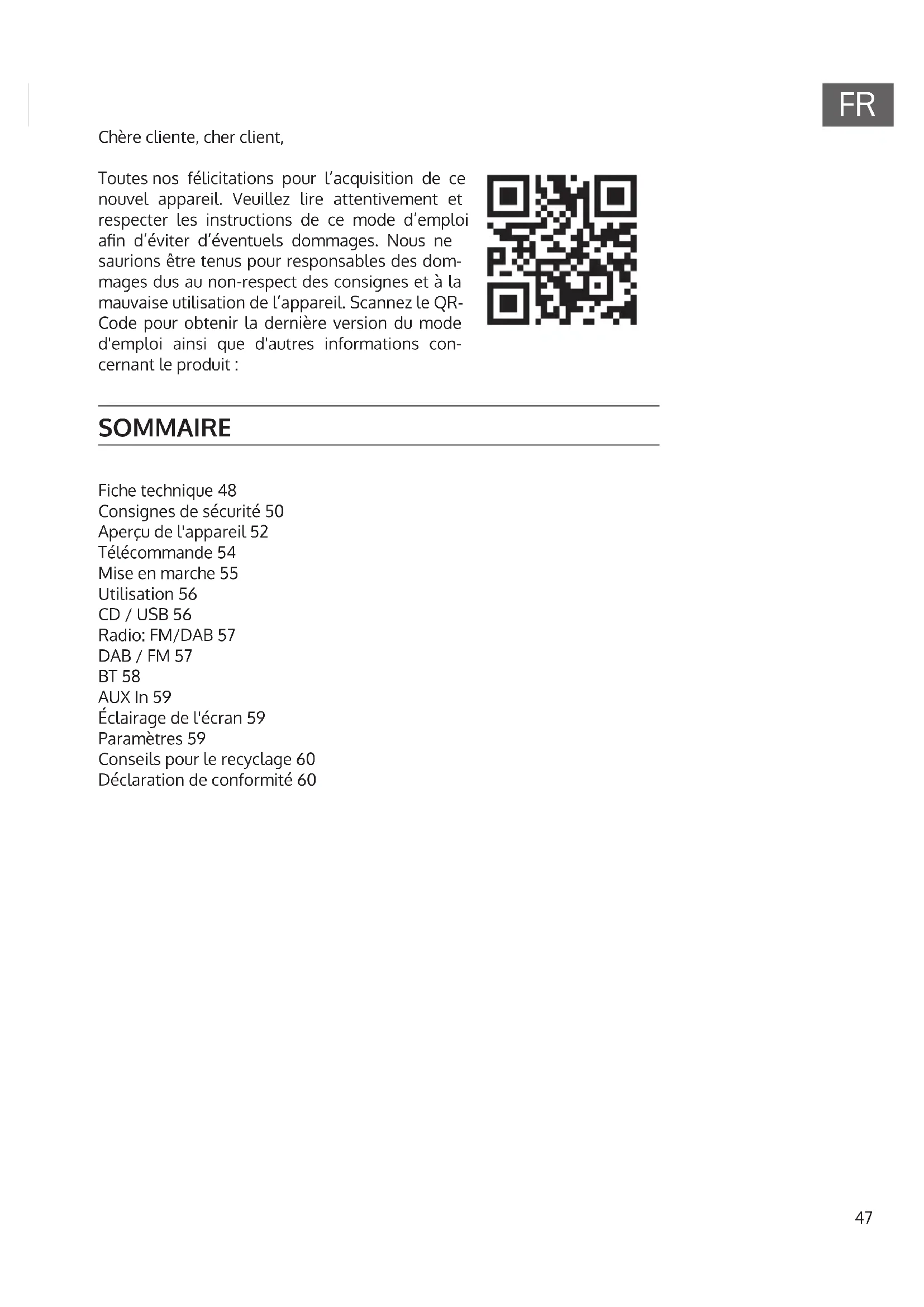

SOMMAIRE Fiche technique 48 Consignes de sécurité 50 Aperçu de l'appareil 52 Télécommande 54 Mise en marche 55 Utilisation 56 CD / USB 56 Radio: FM/DAB 57 DAB / FM 57 BT 58 AUX In 59 Éclairage de l'écran 59 Paramètres 59 Conseils pour le recyclage 60 Déclaration de conformité 60 Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d’emploi an d’éviter d’éventuels dommages. Nous ne saurions être tenus pour responsables des dom- mages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR- Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations con- cernant le produit :48

Convertisseur D/A : Convertisseur D/A multibit Réponse en fréquence : 20 - 20 000 Hz Contenu de l'emballage Appareil, télécommande, mode d'emploi49

PIÈCE À ENTRETENIR. ADRESSEZ-VOUS UNIQUEMENT À DES

PERSONNELS QUALIFIÉS POUR LA MAINTENANCE.. MISE EN GARDE : POUR RÉDUIRE LE RISQUE D'INCENDIE ET DE CHOC ÉLECTRIQUE, NE PLONGEZ PAS L'APPAREIL DANS L'EAU ET NE L'EXPOSEZ PAS À LA PLUIE OU À L'HUMIDITÉ.. L'éclair avec la èche à l'intérieur du triangle équilatéral est destiné à alerter l'utilisateur de la présence de tension dangereuse non isolée à l'intérieur du boîtier, d'une magnitude su isante pour constituer un risque de choc électrique aux personnes. Le point d'exclamation dans le triangle équilatéral est destiné à alerter l'utilisateur de la présence d'importantes instructions d'utilisation et d'entretien et de maintenance dans les documents qui accompagnent ce produit. INVISIBLE LASER

AND INTER LOCK FAILED OR DEFEATED. AVOID DIRECT EXPOSURE TO LASER BEAN. Sécurité Laser Le mécanisme CD de ce système utilise un système de faisceau laser optique équipé de dispositifs de sécurité intégrés. N'essayez pas de démonter l'appareil, mais contactez un technicien quali é. L'exposition à ce faisceau laser invisible peut être dangereuse pour l'œil humain. CET APPAREIL EST UN PRODUIT LASER DE CLASSE 1. L'UTILISATION DE COMMANDES OU AUTRES QUE LES RÉGLAGES OU MÉTHODES DÉCRITES ICI PEUT PROVOQUER UNE EXPOSITION DANGEREUSE AU FAISCEAU LASER.50

• Foudre - Si vous n'utilisez pas l'appareil pendant une longue période ou qu'il y a de l'orage, débranchez la che de la prise et débranchez aussi la prose d'antenne de l'appareil. Cela évite les dégâts causés à l'appareil par la foudre et les surtensions.

• Surcharge - Ne surchargez pas les prises de courant, les rallonges ou les prises intégrées, car cela pourrait provoquer un incendie ou une électrocution.

• Corps étrangers et liquides - Ne glissez jamais d'objets de quelque sorte que ce soit à travers les ouvertures de l'appareil, car ils pourraient entrer en contact avec des points à la tension dangereuse ou court- circuiter des pièces, ce qui pourrait provoquer un incendie ou une électrocution. Ne renversez jamais de liquides de quelque sorte que ce soit sur l'appareil.

• Réparations et maintenance - Ne tentez pas de réparer ce produit vous-même car vous vous exposeriez à des tensions dangereuses ou à d'autres risques en ouvrant ou en retirant les couvercles. Conez toute la maintenance à un personnel qualié.

• Dégâts nécessitant l'intervention d'un professionnel - Débranchez la che d'alimentation de la prise et consultez un spécialiste qualié si l'un des cas suivants se produit : a) Si le câble d'alimentation ou la prise est endommagé. b) Si du liquide a été renversé ou si des objets sont tombés sur le produit. c) Si le produit a été exposé à la pluie ou à l'eau. d) Si le produit a fait une chute ou a été endommagé. e) Si les performances du produit sont nettement réduites.

• Pièces de rechange - Si des pièces de rechange sont nécessaires, assurez-vous que l'entreprise qui remplace les pièces n'utilise que des pièces de rechange fournies par le fabricant ou qui ont les mêmes caractéristiques que la pièce d'origine. Le remplacement non autorisé peut entraîner un incendie, un choc électrique ou d'autres dangers.

• Chaleur - Ne placez pas l'appareil à proximité de sources de chaleur telles que des radiateurs, des grilles de chauage, des fours ou d'autres produits (y compris les amplicateurs.51

Consignes particulières d'utilisation

• Les enfants à partir de 8 ans et les personnes sourant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprennent les risques associés.

• Avant utilisation, vériez que le cordon d'alimentation n'est pas endommagé. Si le cordon d'alimentation ou la che sont endommagés, ils doivent être remplacés par le fabricant, une entreprise spécialisée agréée ou une personne de qualication similaire.

• Surveillez les enfants pour qu'ils ne jouent pas avec l'appareil. Assurez- vous que les enfants et les bébés ne jouent pas avec des sacs en plastique ou d'autres matériaux d'emballage.

• Assurez-vous que la che secteur / l'adaptateur secteur est toujours facilement accessible an que l'appareil puisse être rapidement déconnecté du secteur en cas d'urgence.

• Lorsque vous n'utilisez plus l'appareil, éteignez-le et débranchez la che de la prise.52

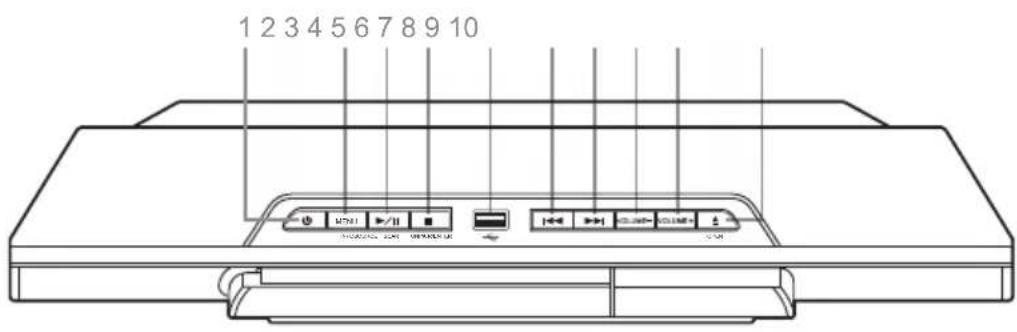

UDIO IN Vue de haut Vue de face Vue de dos53

1 Veille / Source Appuyez pour allumer ; Maintenez pour éteindre ; Lorsque l'appareil est allumé, appuyez plusieurs fois pour choisir la source (FM/DAB/AUX). 2 Menu/Info 3 Lecture /Pause 4 Stop 5 Port USB Pour les supports de stockage USB (ne convient pas comme connexion PC) 6 Titre précédent /station précédente / mémorisation de station) 7 Titre suivant /station suivante / mémorisation de station) 8 Réduire le volume 9 Augmenter le volume 10 Ouverture du tiroir à CD 11 Enceinte 12 Lecteur CD 13 Pied de support (amovible) 14 Écran 15 Œillets de montage mural 16 Antenne 17 Entrée AUX (3,5 mm) 18 Câble secteur54

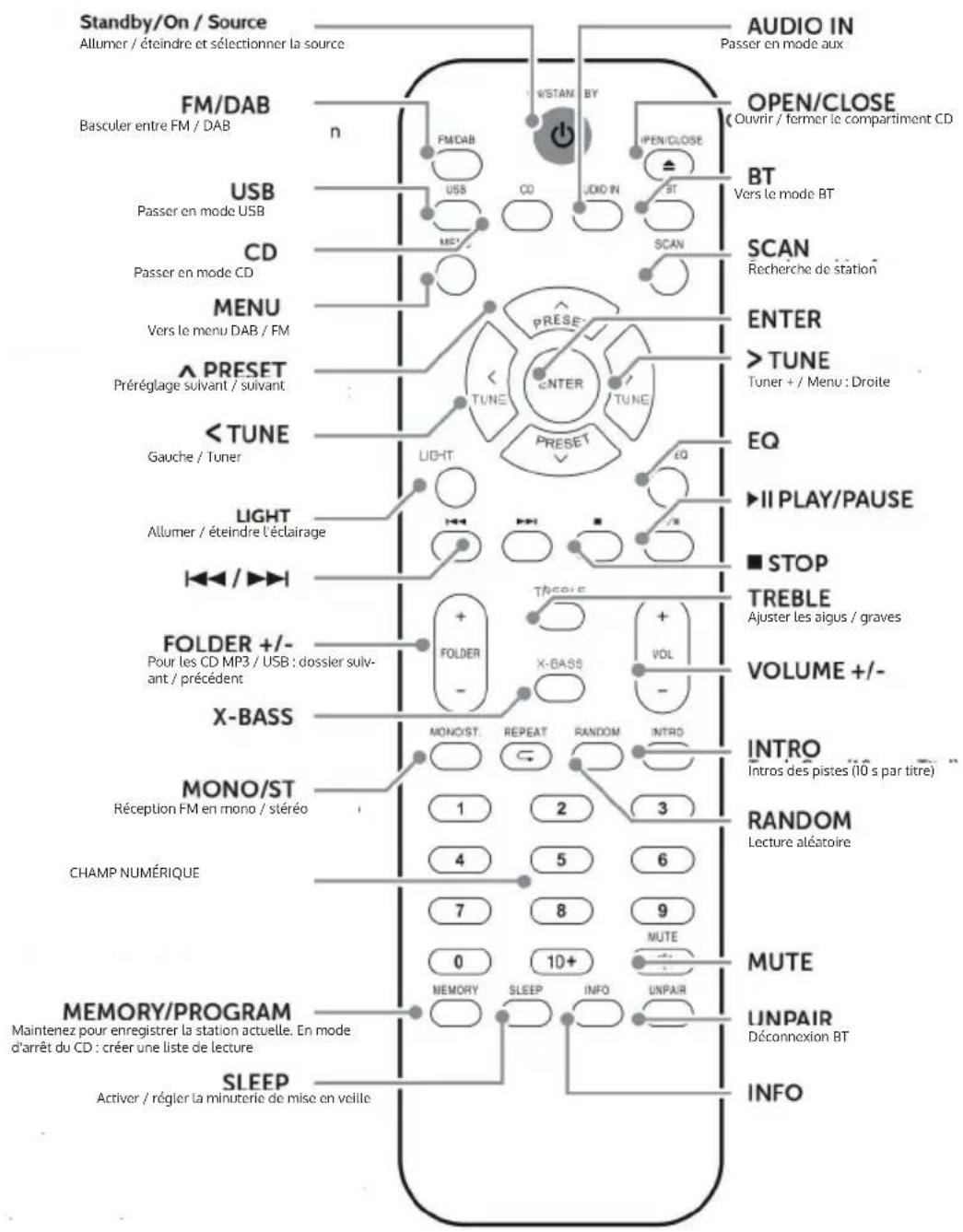

Allumer / éteindre et sélectionner la source Passer en mode aux Basculer entre FM / DAB Ouvrir / fermer le compartiment CD Passer en mode USB Vers le mode BT Passer en mode CD Vers le menu DAB / FM Préréglage suivant / suivant Gauche / Tuner Allumer / éteindre l'éclairage Pour les CD MP3 / USB : dossier suiv- ant / précédent Réception FM en mono / stéréo

Maintenez pour enregistrer la station actuelle. En mode d'arrêt du CD : créer une liste de lecture Activer / régler la minuterie de mise en veille Recherche de station Tuner + / Menu : Droite Ajuster les aigus / graves Intros des pistes (10 s par titre) Lecture aléatoire Déconnexion BT55

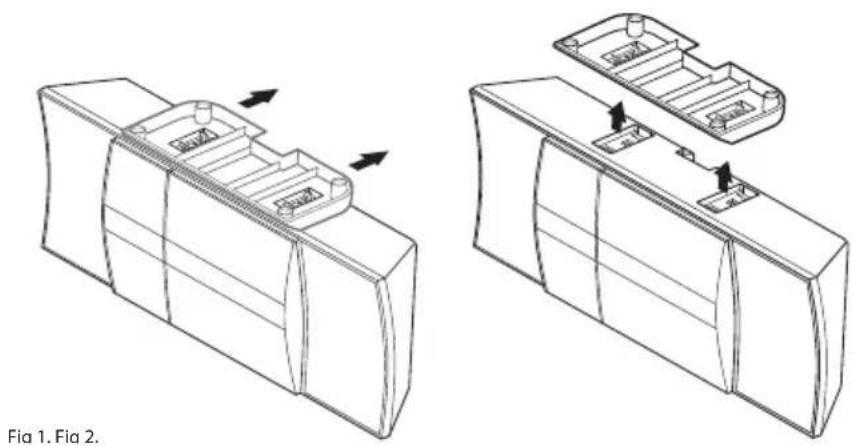

Pied de support Pour retirer le pied, retournez la chaîne et faites-le glisser dans le sens de la èche vers l'arrière (Fig 1). Puis soulevez-le et retirez-le. (Fig 2) Procédez exactement dans l'autre sens pour rexer le pied. Fig 1. Fig 2.

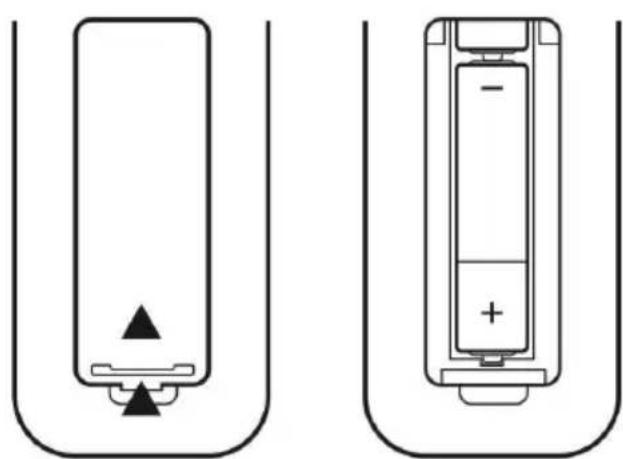

Branchez le cordon d'alimentation sur une prise domestique (230 V ~ 50 Hz). Appuyez sur POWER / STANDBY. Insérez deux piles (type AAA) dans la télécommande. Respectez la polarité :56

UTILISATION Fonctions générales MODE : Allumez l'appareil avec STANDBY / SOURCE. Appuyez ensuite plusieurs fois sur ce bouton pour sélectionner le mode d'entrée : CD - DAB - FM - AUX - USB - BT. VOL+/- : Réglez le volume avec VOL +/-. MUTE : Appuyez sur MUTE pour couper le son. Appuyez à nouveau pour réactiver le son. X-BASS : Utilisez X-BASS pour activer ou désactiver l'amplication des basses. Une icône correspondante s'aiche à l'écran lorsque l'amplication des basses est active. EQ : Appuyez plusieurs fois sur le bouton EQ pour changer les préréglages de son pour diérents programmes / contenus (Classic - Pop - Vocal - Jazz - Flat - Rock - EQ o). Sleep : Appuyez plusieurs fois sur SLEEP pour activer la fonction de veille et régler la durée avant la mise en veille (90 min - 80 min - 70 min - ... - 10 min - arrêt). Après l'heure dénie, l'appareil passe automatiquement en mode veille. Utilisation du champ numérique : Piste 02: Appuyez sur 2; Piste 12: Appuyez d'abord sur 2, puis sur 10+; Piste 22: Appuyez d'abord sur 2, puis appuyez deux fois sur 10+. CD / USB

• Allumez l'appareil avec STANDBY / SOURCE et sélectionnez le mode CD ou USB avec MODE.

• Appuyez sur OPEN / CLOSE pour ouvrir le compartiment CD et insérez un CD de musique avec la face imprimée vers l'avant. Le CD est lu automatiquement. Insérez une clé USB avec des chiers musicaux dans le port USB sur le haut pour la lire.

• Contrôlez la lecture avec les touches , , et .

• Dans le cas de CD MP3 ou de supports de données USB avec une structure de dossiers, vous pouvez également utiliser les touches FOLDER +/- pour basculer entre les dossiers.

• Mode de lecture : utilisez REPEAT (répétition de la piste actuelle / répétition de toutes les pistes / répétition du dossier / répétition désactivée), INTRO (chaque piste est lue pendant 10 secondes) ou RANDOM (ordre aléatoire) sur la télécommande.57

• Mode programme : Vous pouvez programmer une liste de lecture avec jusqu'à 20 titres. Arrêtez la lecture avec et appuyez sur MEM. Utilisez / pour sélectionner le titre souhaité et appuyez à nouveau sur MEM. Répétez ce processus jusqu'à 20 fois et démarrez la lecture avec

Informations sur USB/ MP3 Ne retirez pas la clé USB pendant la lecture. Un maximum de 999 chiers et 99 dossiers peuvent être reconnus. Formatez votre support de stockage USB avec le format de chier FAT 16 / FAT 32. La vitesse de lecture peut dépendre de la quantité de chiers contenus.

Fonctions DAB La première fois que vous activez le mode DAB, une recherche complète des stations est eectuée automatiquement. Les stations sont mémorisées par ordre alphanumérique. La première station de la liste sera lue automatiquement après la recherche. Utilisez les touches échées pour sélectionner la station souhaitée dans la liste et appuyez sur ENTER pour la lire. Pour une autre recherche, appuyez sur MENU / INFO pendant 3 secondes puis conrmez avec ENTER. Prune : utilisez la fonction PRUNE pour supprimer les stations DAB qui ne diusent plus sur la fréquence ou qui ne peuvent plus être reçues pour d'autres raisons. Ouvrez le menu avec MENU. Lorsque FULL SCAN s'aiche, utilisez les touches échées pour faire déler jusqu'à PRUNE et conrmez avec ENTER. DRC : Vous pouvez également accéder à l'option DRC (Dynamic Range Control). Dans le sous-menu DRC, sélectionnez les options DCR OFF (fonction inactive), DRC HIGH ou DRC LOW (seuil haut ou bas). Appuyez sur ENTER pour conrmer et quitter le menu. DAB / FM Utilisez les boutons / , pour rechercher des stations (maintenez- les enfoncés pour rechercher dans la direction respective. Mémoriser les stations : appuyez et maintenez MEM et utilisez pour sélectionner.58

Utilisez les touches échées pour sélectionner l'emplacement de mémoire souhaité. Appuyez ensuite sur ENTER pour conrmer. Ou bien : appuyez et maintenez le numéro souhaité sur le pavé numérique. Appuyez sur MEM puis sur les touches échées de la télécommande pour basculer directement entre les stations mémorisées. Ou bien : appelez les stations directement à l'aide des touches numériques. Appuyez sur PLAY / PAUSE pour une recherche automatique des stations avec mémorisation ultérieure des stations trouvées. Maintenez les touches / pendant 3 secondes pour lancer une recherche dans la direction respective jusqu'à la station suivante. Pour interrompre une analyse, appuyez sur STOP. Appuyez brièvement sur les touches / pour scanner manuellement la bande FM par pas de 0,05 Hz. Appuyez sur MONO / ST pour choisir entre la réception mono ou stéréo. Appuyez plusieurs fois sur INFO pour changer l'aichage. FM : Texte radio (si diusé) - Type de programme (Genre) - Nom du programme (nom de la station) - Mode audio (mono / stéréo) - Heure et date (aichage de l'heure et de la date - automatiquement mis à jour par FM/ DAB). DAB : DLS (Informations de la station) - Signal strength (force du signal) - Program Type (Genre) - Ensemble/Multiplex (Nom de groupe de la fréquence de transmission) - Channel (fréquence de la station en cours) - Mode (mode actuel) – Time & Date (Aichage de la date et de l'heure).

La fonction BT peut servir pour diuser de la musique à partir de votre smartphone / tablette, mais ne lui permet pas d'être utilisée comme un appareil mains libres.

• Activez BT sur votre appareil BT et connectez-vous au V-20 DAB.

• Contrôlez la lecture multimédia via votre appareil externe ou avec les touches / et .

• Entrez "0000" si vous êtes invité à entrer un mot de passe.

• L'appareil se connecte automatiquement au dernier appareil BT connecté.

• NFC : vous pouvez également connecter votre appareil BT via la fonction NFC, s'il est compatible NFC. Pour ce faire, activez NFC sur votre smartphone et placez-le à l'endroit avec le logo NFC sur le micro système. Une fois la connexion établie, un signal sonore est émis.59

• Pour réappairer, appuyez sur UNPAIR. BT LINK clignote sur l'aichage : l'appareil est en mode d'appairage. AUX IN Utilisez un câble audio (prise de 3,5 mm) pour connecter des appareils multimédia externes (lecteur MP3, lecteur CD, smartphone, ordinateur portable, etc.) à l'entrée AUDIO IN du panneau arrière. Appuyez sur SOURCE (appuyez plusieurs fois) pour sélectionner le mode AUX. Utilisez le périphérique externe pour lire vos données audio. Réglez le volume de sortie de l'appareil externe à environ 70-80 % si vous utilisez la sortie casque. Ajustez le volume du V-20.

ÉCLAIRAGE DE L'ÉCRAN

Appuyez sur LIGHT pour allumer l'éclairage de l'écran pendant 10 secondes après quoi il s'éteint de nouveau. PARAMÈTRES Les paramètres système (heure et date ainsi que format d'aichage, mise à jour automatique et réinitialisation d'usine) se trouvent sous MENU. Appuyez sur MENU (ou maintenez la touche MENU de la télécommande), puis utilisez les touches échées pour faire déler. Appuyez sur ENTER à chaque fois pour ouvrir un sous-menu et pour conrmer une valeur modiée. Factory Reset (réinitialiser aux paramètres d'usine) Pour réinitialiser l'appareil aux paramètres d'usine, appuyez sur MENU, puis utilisez les touches échées pour sélectionner le sous-menu SYSTEM. Appuyez sur ENTER pour accéder au menu système. Faites ensuite déler jusqu'au sous-élément SYSTEM RESET. Conrmer avec les touches échées et ENTER. Attention : toutes les stations et tous les paramètres enregistrés seront supprimés.60

S‘il existe une réglementation pour l‘élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l‘emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l‘environnement et la santé de vos semblables des conséquences négatives. Pour plus d‘informations sur le recyclage et l‘élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers. Ce produit contient des piles. S‘il existe une réglementation pour l‘élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagées. La mise au rebut conforme aux règles protège l‘environnement et la santé de vos semblables des conséquences négatives.

DÉCLARATION DE CONFORMITÉ

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne : Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Le soussigné, Chal-Tec GmbH, déclare que l’équipement radioélectrique du type V-20 DAB est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : use.berlin/1002992661
