Type de produit	Émetteur acoustique de sonnette de porte (radioLisa)
Marque	Humantechnik
Modèle	A24660
Dimensions (L x l x h)	50 x 41 x 147 mm (hauteur avec antenne : 201 mm)
Poids (avec pile)	135 g
Alimentation	Pile monobloc 9 V (incluse) ou bloc secteur optionnel (A-2992-0)
Durée de vie de la pile	Environ 1 an (pour 7 déclenchements par jour)
Fréquence radio	868,35 MHz
Portée radio	Jusqu'à 80 m (en conditions optimales)
Nombre de canaux	10 canaux réglables
Fonctions principales	Détection acoustique des sonneries de porte et transmission radio vers récepteurs ; bouton d'appel de personnes intégré ; réglage de sensibilité ; sélection de type de signal (porte 1 ou porte 2)
Contenu de la livraison	Émetteur acoustique, câble microphone (1 m), pointe de réglage, pile 9 V, mode d'emploi, coupon de garantie
Température d'utilisation	0 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et légèrement humide ; ne pas utiliser d'alcool, de diluant ou de solvants organiques
Sécurité	Ne pas exposer à l'eau, à une chaleur excessive, au soleil prolongé ou à des vibrations ; ne pas placer d'objets remplis de liquide (vase) ou de sources de combustion (bougie) à proximité
Pièces détachées et réparabilité	Garantie incluant réparation gratuite et réexpédition ; retour dans l'emballage d'origine ; réparations hors garantie après facture ; ne pas tenter de réparation non autorisée
Informations générales	Conforme aux normes de l'Union Européenne ; déclarations CE disponibles auprès du revendeur ou fabricant

FOIRE AUX QUESTIONS - A24660 Humantechnik

Comment installer la pile sur l'émetteur A24660 ?

Au dos de l'émetteur, faites glisser le couvercle du compartiment à pile vers la droite. Connectez la pile monobloc 9 V à la fiche, placez-la dans le logement et refermez l'appareil.

Comment régler le canal radio ?

Utilisez un petit tournevis pour tourner le sélecteur de canal situé sur le côté droit de l'appareil. Choisissez un canal de 0 à 9. Tous les émetteurs et récepteurs doivent être sur le même canal.

Comment installer le câble microphone ?

Collez le microphone avec l'anneau autocollant sur le pavillon de la sonnette ou de l'interphone. Enfoncez la fiche jack du câble dans la prise située sous l'émetteur.

Comment régler la sensibilité de l'émetteur ?

Tournez le bouton de réglage de la sensibilité sur le niveau le plus faible (butée à gauche). Activez la sonnette de porte et augmentez progressivement la sensibilité en tournant vers la droite jusqu'à ce que l'émetteur réagisse.

Comment sélectionner le type de signal (porte 1 ou porte 2) ?

Sur le côté droit, déplacez le sélecteur d'alarme avec la pointe fournie : position haute pour porte 1, position basse pour porte 2.

Comment utiliser le bouton d'appel de personnes ?

Appuyez sur la touche d'appoint de personnes. Cela déclenche un signal sur tous les récepteurs réglés sur le même canal. La diode lumineuse s'allume pour confirmer l'émission.

L'émetteur peut-il être alimenté sur secteur ?

Oui, vous pouvez utiliser le bloc secteur optionnel (A-2992-0). Branchez la fiche mâle dans la prise située sur le côté gauche de l'appareil, puis branchez le bloc sur une prise 230 V.

Quelle est la portée maximale de l'émetteur radio ?

Dans des conditions optimales, la portée peut atteindre 80 mètres. Des obstacles comme les murs, les objets métalliques ou les interférences d'autres appareils peuvent réduire cette portée.

Comment vérifier l'état de la pile ?

Appuyez sur la touche d'appel de personnes : si la lampe-témoin « Émission » ne s'allume pas, la pile doit être remplacée.

Comment nettoyer l'émetteur ?

Utilisez un chiffon doux et légèrement humide. N'utilisez jamais d'alcool, de diluant ou d'autres solvants organiques.

MODE D'EMPLOI A24660 Humantechnik

Émetteur acoustique dessonnette de porte

NL

Gebruiksaanwijzing

Pagina 20

Félicitations pour l'achat de cet émetteur acoustique de sonnette de porteradio lisa; nous espérons qu'il vous apportera longtemps satisfaction.
Vous avez opté pour un système moderne et fiable. Veuillez lore attentivement ce mode d'emploi pour une bonne mise en service de l'appareil et pour vous familiariser avec toutes les possibités du système.

Livraison standard

Vérifiez si toutes les pieces enumeratedes ci-après sont bien données :

• Émetteur acoustique de sonnette de porte radio lisa
• Cable microphone, 1 m
• Pointe pour le réglage de l'alarme
• Pile monobloc 9 V
• Mode d'emploi
• Coupon de garantie

En cas de livraison incomplète veuillez contacter immédiatement votre revendeur.

Principe de fonctionnement

Un système de signalisation se compose d'au moins un émetteur et d'un récepteur. L'émetteur acoustique de sonnette de porte captelectronically les signaux de la sonnerie de votre sonnette de porte et les convertit en impulsions radio. Ces impulsions radio (868,35 MHz) sont transmises sans fil au récepteur.

Particularités

Un signal détecté est émis pendant 22 secondes au total. Ceci augmente la fiabilité et la portée.

Mise en service -

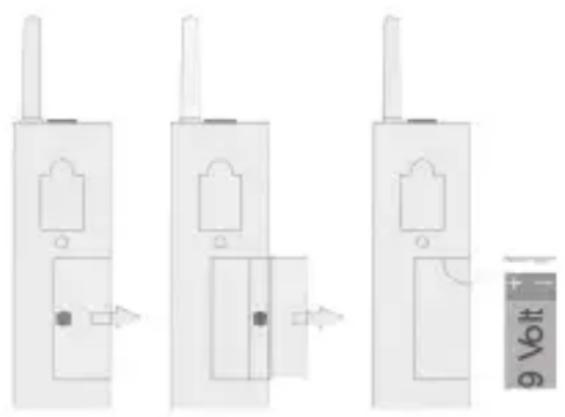

1. Mise en place de la pile

Au dos du émetteur acoustique de sonnette de porte se trouve un compartment à pile. L'ouvrir en faisant couilisser le couvercle du compartment à pile vers la droite avec le pouce. Connecter la pile monobloc 9 V à la fiche de raccordement, placer la pile dans son logement et refermer l'appareil. Le raccordement de la pile peut entraîner le déclenchement des signaux de réception.

2. Reglage du canal radio correct

Un procédé de transmission numérique spécial assure la détction sans défauts des signaux radio. Ce procédé permet également le réglage de 10 canaux radio différents. Départ usine, l'émetteur acoustique de sonnette de porte est régle sur le canal 0.

Ce n'est que dans le cas où l'on utiliseait simultanément dans un mêmeBATIMENT DIFFERENTES installations,qu'il faudrait regler les apparciels desdifferents utilisateurs sur des canauxdiffereents.

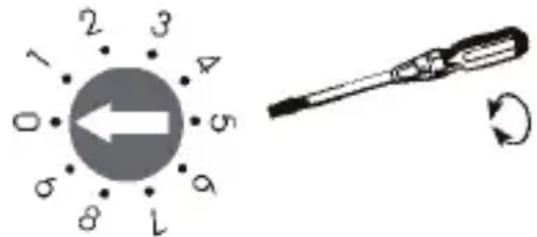

Régler le canal souhaité en plaçant le sélecteur de canal, qui se trouve sur le côté droit de l'appareil, sur le nombre de canal souhaité à l'aide d'un petit tournevis. Tous les émetteurs et les récepteurs doivent être régliés sur le même canal.

Réglage du canal approprié.

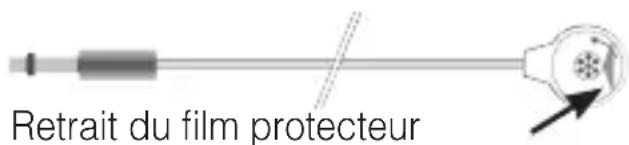

3. Installation du cable microphone

Coller le microphone avec l'anneau autocollant sur le pavillon de la sonnette de porte ou de l'interphone et enfincher le cable du microphone dans la prise située sous l'émetteur acoustique de sonnette de porte. Retirer à cet effet le film protecteur de la bague adhéasive se trouvant sur le microphone. Pour un fonctionnement optimal de l'émetteur, le bouton de réglage de la sensibilité doit être réglé de manière à assurer une bonne réaction si la sonnette de porte est activée.

Français 16

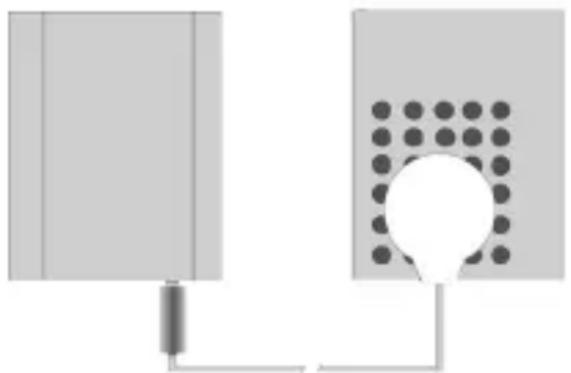

Connexion de la fiche jack et collage du microphone à la sortie de la source sonore de la sonnette de porte.

4. Réglage de la sensibilité

Tournier le bouton de réglage de la sensibilité sur le niveau le plus faible (butée à gauche).

Activer la sonnette de porte et augmenter pas à pas la sensibilité de l'émetteur (tournier le bouton de réglage vers la droite) jusqu'à ce que l'émetteur réagisse à la sonnette de porte.

En présence de signaux sonores différents dans un interphone il faut veiller à ce que les deux sonorités soient bien reconnues.

5. Réglage du signal

La selection entre deux types de signalisation s'effectue sur le côte droit de l'émetteur acoustique de sonnette de porte. Déplacer le selecteur à la position souhaitation à l'aide de la pointe fournie.

Sonnette de porte 1

Pour le déclenchement d'un signal avec la porte 1, placer le/selecteur d'alarme en position haute ; un signal pour la porte 1 sera émis sur les récepteurs activés sur le même canal.

Sonnette de porte 2

Pour le déclenchement d'un signal avec la porte 2 sur tous les récepteurs actifs, placer le/selecteur d'alarme en position BASSE.

Touchedappel de personnes

Une pression sur la touche d'appoint de personnes de l'émetteur acoustique de sonnette de porte déclenché un signal sur chaque récepteur qui est régèle sur le même canal que l'émetteur. Ceci est visualisé par l'éclairage de la diode lumineuse de l'appoint de personnes. Il est ainsi possible d'appeler des personnes se trouvant dans d'autres pieces. En outre, cette touche permet de vérifier le fonctionnement de l'installation, même si le cable microphone n'est pas raccordé.

Alimentation sur le secteur

Il est également possible d'utiliser l'émetteur acoustique de sonnette de porte avec le bloc-secteur enchachieable (A-2992-0). Pour raccorder le bloc-secteur, brancher la fiche mâle à l'extrémité du cable du bloc-secteur dans la fiche prévue à cet effet sur le côte gauche de l'appareil. Raccorder ensuite le bloc-secteur dans la prise de courant du secteur à 230 V.

Portee du signal radio

La portée des signaux radio des émetteurs est de 80 m dans des conditions optimales. Une portée réduite peut être due aux causes suivantes : - Constructions ou vegétation

• Rayonnements parasites décrans d'ordinateurs et de téléphones sans fil. Ceux-ci peuvent même provoquer une interruption du fonctionnement du récepteur.
• La distance de l'émetteur par rapport à des surfaces réfléchissantes comme les sols et les murs, a été mal可以选择 ce qui fait que l'onde du signal et l'onde réfléchie s'affaiblissant voire même s'annulent mutuellement.
• Des objets métalliques réduisent la portée du fait du blindage métallique.
• Particulierement dans les zones urbaines, de nombreuses sources de rayonnement sont susceptibles de fausser le signal d'origine.
• Des apparêils avec des fréquences de travail similaires se trouvant à une faible distance les uns des autres peuvent également se brouiller mutuellesment.

Positionnement de l'émetteur radioLisa

Pour que l'émetteur radio lisaatteigne la plus grande portée possible, les remarques suivantes sont à prendre en compte pour sa mise en place :

• L'émetteur radioLisa ne doit pas être placé à proximité d'appareils produit des rayonnements parasites importants comme les téléviseurs, les écrons d'ordinateurs ou les téléphones sans fil.
• L'émetteur radio lisa ne doit pas être place sur des objets métalliques qui réduisent la portée radio du fait du blindage métallique.

Maintenance et entretien

L'émetteur acoustique de sonnette de porte est exempt de maintenance. S'il est sale, nettoyez l'appareil avec un chiffon doux et légèrement humide. N'utilisez jamais d'alcool, de diluant ni d'autres solvants organiques. L'émetteur acoustique de sonnette de porte ne doit pas être exposé en plein soleil de façon prolongée et il doit être protégé contre une chaleur importante, l'humidité et de fortes vibrations mécaniques.

Important: Cet apparéil n'est pas protégé contre les projections d'eau. Ne pas poser d'objet rempli d'un liquide, par exemple un vase, pres de l' apparéil. De même, ne pas poser pres de l' apparéil une source de combustion comme par exemple une bougie allumée.

Veiller à ce que la pile ne soit pas exposée à des sources de chaleur importantes comme par exemple l'ensoilelement direct ou le feu.

Garantie

Tous les apparèils lisa sont très fiables. Si en dépôt d'un montage et d'un employe corrects, des disfonctions apparaissait, veuilles contacter vous vendeur spécialisé ou vous adresser directement au fabricant.

La garantie comprend la réparation gratuite y compris la réexpédition. La seule condition est de renvoyer l'appareil dans son emballage d'origine. Ne le jetez donc pas.

Cette garantie ne s'applique pas pour des dommages occasionnés par une mauvaise manipulation ou encore des tentatives de réparation par des personnes non autorisées (endommagement du cachet signalétique de l'appareil).

Les réparations sous garantie ne sont exécutées qu'après réception du coupon de garantie dûment rempli ou d'une copie de la facture ou du ticket de caisse du revendeur.

Le numero de l'appareil doit etre indiquedans tous les cas.

Durée de vie de la pile

La durée de vie de la pile de l'émetteur est d'environ un an dans des conditions usuelles (7 émissions par jour). Pour contrôle l'état de la pile, enforcer la touche d'appoint de personne de l'émetteur. Si la lampe-témoin „Emission" de l'émetteur ne s'allume pas, il faut remplacer la pile.

Gestion des déchets élecques etlectroniques

(dans les pays de l'Union europeenneet danslesautrespays

europeens disposant d'un système de collecte distinct pour cette classe de déchets). Le symbole sur le produit ou l'emballage indique que ce produit ne doit pas etre jetecome les déchets menagers ordinaires, mais aporté a un point de collecte pour le recyclage des déchets electriques et electroniques. En respectant ces regles pour votre équipement usage, vous

apportez une contribution importante à la protection de l'environnement et de votre santé. Le non-respect de ces règles pour votre équipement usage constitue une atteinte à l'environnement et une menace pour votre santé. Le recyclage des matériaux contribue à réduire la quantité de matières premières utilisées. Pour en savoir plus sur le recyclage de ce produit, veuillez contacter les autorités locales compétentes, votre mairie ou le magasin où vous avez effectué votre achat.

Alimentation électrique : Pile monobloc 9 V ou bloc-secteur enchachieable (accessoire en option)

Durée de vie de la pile : environ 1 an

Fréquence: 868,35 MHz

Température d'utilisation: 0^ - 40^

Hauteur (avec antenne): 147 mm (201 mm)

Largeur : 50 mm

Profondeur: 41 mm

Poids (avec pile): 135 g

Ce produit répond aux normes de l'Union Européenne.

Les déclarations de conformité CE sont disponibles auprès de votre revendeur ou directement auprès du fabricant du produit.

Sous réserves de modifications techniques.
