BEDIENUNGSANLEITUNG A24660 Humantechnik

Wir beträckwūnschen Sie zum Erwerb ihrer Funk-Türklingensenders akustisch und hoffen, dass Sie lange Zeit daran Freude haben.itte lessen Sie diese Bedienungsanleitung aufmerksam durch, um die Anlage richtig in Betrieb behmen zu konnen und mit allen möglichkeiten des Systems vertraut zu werden.

Standard-Lieferumfang

Überprüfen Sieitte,ob alle nachfolgend aufgeführten Teile enthalten sind:

• lisa Funk-Türklingelsender akustisch
• Mikrofonkabel, 1 m
• Stift zur Einstellung der Signalisierung
• 9 V-Blockbatterie
• Bedienungsanleitung
• Garantiekarte

Sollten Teile fehlen, wenden Sie sichitte an den Fachhändler oder direktan den Hersteller.

Funktorsprinzip

Eine Signalanlage besteht aus mindestens einem Sender und einem Empfänger. Der Funk-Türklingensender akustisch nimmt über ein Mikrofon die Signale der Turklingel auf und wandelt sie in Funkimpulse um. Diese Funkimpulse (868,35 MHz) werden drahtlos zum Empfänger übertragen.

Besonderheiten

Ein erkannten Signal wird insgesamt 22 Sekunden lang gesendet. Dies erhöht Zuverlösigkeit und Reichweite.

Inbetriebnahme -

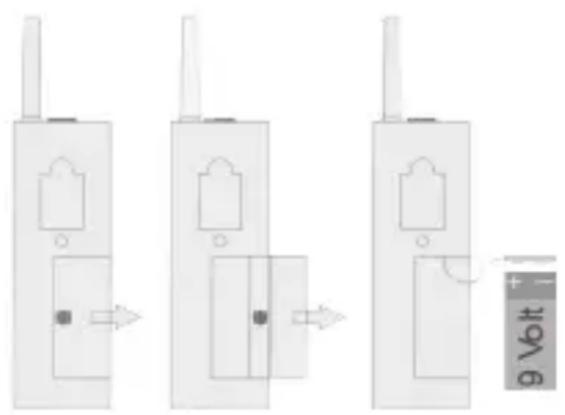

1. Einlagen der Batterie

Auf der Rückseite des Funk-Türkling-gelsenders akustisch befindet sich ein Batteriefach. Öffnen Sie these, indem Sie mit einem Daumen den Batteriefachdeckel vom Gerät nach rechts schieren. Verbinden Sie eine 9 V-Blockbatterie mit dem Anschlußstecker, legen Sie die Batterie in das Batteriefach und verschiedene Sie das Gerät wieder.

Beim Anschließlich der Batterie kann es zu eineromaligen Auslösung des Sendesignals kommt.

2. Einstellen des richtigen Funkkanals

Durch ein spezielles digitales Übertragungsverfahren ist das fehlerfreie Erkennen der Funksignale gewährleistet. Dieses Verfahren ermittelicht auch das Einstellen von 10 verschiedene Funkkanäten. Ab Werk sind alle Funk-Türklingelsender akustisch auf Kanal O eingestellt. Nur wenn in einem Haus Anlagen von verschiedenen

denen Benutzern betrieben werden,
müssen die Geräte der einzelnen Benutzer auf entsprechliche Funkkanäe eingestellt werden.

Den gewünschten Kanal stellen Sie ein, indem Sie den Kanalwahlschalter im oberen Bereich des Batteriefachsmit einem kleinen Schraubendreher auf die gewünschte Kanalnummerstellen.

Alle Sender und Empfänger müssen auf den gleichen Kanal eingestellt sein.

Abb.: Einstellen des Funkkanals.

3. Installation des Mikrofonkabels

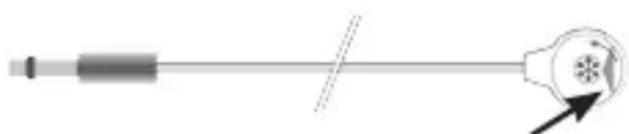

Kleben Sie das Mikrofon mit Hilfe des Kleberings auf die Schallaustrittsöffnung ihrer Turklingel/Gegensprechanlage fest und steken Sie das Mikrofonkabel in die Anschlussbuchse an der Unterseite des Funk-Turklingelsenders akustisch. Ziehen Sie dazu die Schutzfolie des Kleberings auf dem Mikrofon ab. Für eine optimale Funktion des Senders sollte der Empfindlichkeits-Drehschalter so eingestellt werden, dass er sicher auf das Signal reagiert.

Abb.: Abziehen der Schutzfolie

Deutsch 4

Abb.: Einstecken des Mikrofonkabels und Festkleben des Mikrofons an der Schallaustrittsöffnung

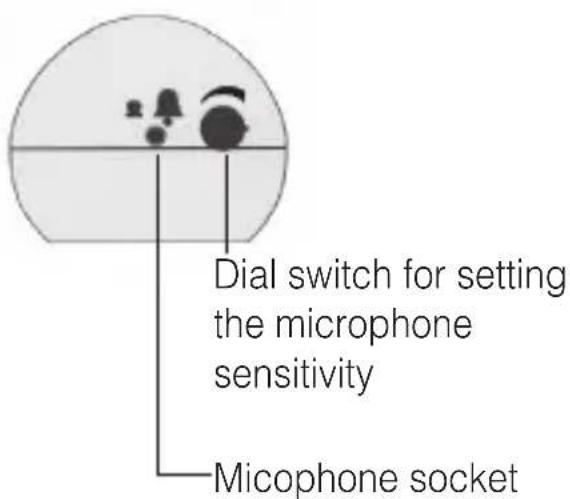

4. Einstellung der Empfindlichkeit

Stellen Sie den Empfindlichkeitsregler auf die niedrigste Stufe (linker Anschlag). Betätigten Sie die Turklingel und erhöhen Sie schrittweise die Empfindlichkeit des Senders (Regler nach rechts drehen) bis der Sender auf die Turklingel reagiert.

Bei entsprechenden Signtönen einer Gegensprechanlage muss darauf geachtet werden, dass beiden Signtöne sicher erkannt werden.

5. Einstellen der Signalisierung

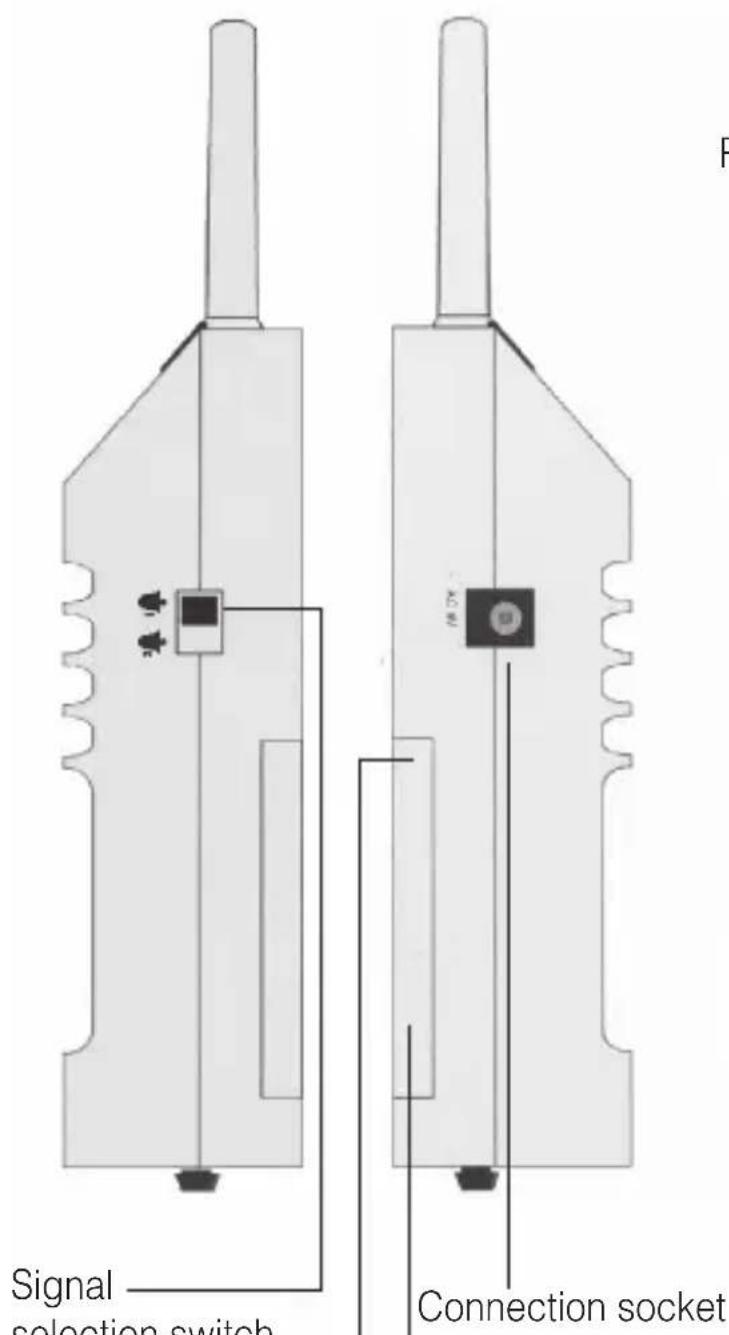

An der rechten Seite des Funk-Türklinge-senders akustisch kann zwischen zwei Signalisierungen ausgewählt werden. Schieben Sie den Signalwahrscheinalter mit Hilfe des mitgelieferten Stifts auf die gewünschte Position.

Tur 1

Zum Signalisieren des Signals Tur 1, stellen Sie den Signalwahlschalter auf die obere Position. So wird bei allen eingeschalteten Empfängern mit dem gleichen Kanal ein Tur 1 Signal ausgelost.

Tur 2

Um an den eingeschalteten Empfängern ein Signal für Tur 2 auszulösen, stellen Sie den Signalwahlschalter auf die untere Position.

Personenruftaste

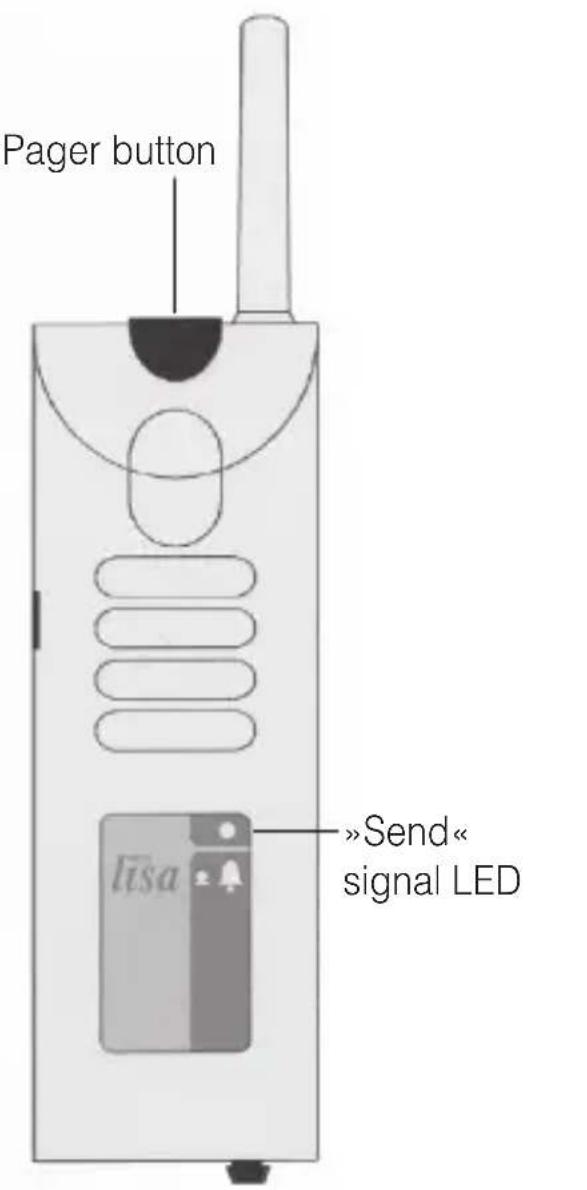

Durch Drücken der Personenruftaste am Funk-Türklingelsender akustisch wird bei jedem Empfänger, der auf den gleichen Kanal eingestellt ist wie der Sender, ein Signal ausgelöst. Sie erkennen dies am Aufleuchten der Signallampe für Personenruf. Damit konnen Personen in anderen Räumen gerufen werden. Außer dem kann mit dieser Taste die Funktion der Anlage auch ohne Anschluss des Mikrofon-kabels überprüft werden.

Netzbetrieb

Sie können ihren Funk-Türklingensender akustisch auch über ein als Sonderzubehör erhältliches Steckernetzgerät benutzen (A-2992-0). Um das Netzteil anzuschreiben, stecken Sie den Stecker am Ende des Netzteilkabels in die darauf vorgesehene Buchse auf der linken Geräteseite. Anschließlich stecken Sie das Netzgerät in die normale 230 V Haushaltssteckdose.

Funkreichweite

Die Reichweite der Funksignale des Senders ist auf 80 Meter unter optimalen Bedingungen ausgelegt.

Mögliche Ursachen für eine verminnde Reichweite können sein:

• Bebauung oder Vegetation

• Störstrahlungen von Bildschirmen und Mobiltelefonen. Diese können)sagar ein Aussetzen des Empfängers ausliesen.

• Der Abstand des Senders zu strahlenreflektierenden Flächen wie Böden und Wänden ist ungünstig gewählt, so dass sich Signalwelle und reflektierte Welle gegenüber schwächen oder)sogar auslöschen.
• Metallische Gegenstände verkürzend die Reichweite durch metallische Abschirmung.
• Besonderss in städtischen Gebieten gibt es viele Strahlungsquellen, die das Ursprungssignal verfüllschen können.
• Geräte mit ähnlichen Arbeitsfrequenzen und geringem Abstand können sich bereits gegenseitig stären.

Positionierung des Funksenders

Um eine möglichst große Reichweite des Funksenders zu erreichen, sollen den Sie die nachfolgenden Hinweise zur Aufstellung beachten:

• Der Funksender sollte nicht in der Nähe von stark störstrahlungsproduzierenden Geräten wie Fernsehern, Monitoren oder Mobiletelefonen aufgestellt werden.
• Der Funksender sollte nicht auf metallischen Gegenständen positioniert werden, da sonst die Funkreichweite durch metallische Abschirmung versturzt wird.

Wartung und Pflege

Alle lisa Geräte sind wartungsfrei. Bei Verschmutzung sollenn Sie das Gerät gelegentlich mit einem weichen, angefeuchteten Tuch reinigen. Verwenden Sie niemals Alkohol, Verdünner oder andere organische Lösungsmittel. Das Gerätitte nicht über langere Zeit direkter Sonneneinstrahlung aussetzen und darüber hinaus vor großer Hitze, Feuchtigkeit oder starker mechanischer Erschütterung schützen.

Achtung: Das Gerät ist nicht gegen Spritzwasser geschützt. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät. Ebenfalls dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen, auf das Gerät gestellt werden.

Bitte achten Sie darauf, dass die Batterien keiner übermögen Wärme-quelle wie Sonneneinstrahlung, Feuer oder dergleichen ausgesetzt werden.

Garantie

Der Funk-Türklingelsender akustisch weist eine hohe Betriebssicherheit auf. Solltenriotz sachgerechter Bedienung Störungen auftreten, setzen Sie sichitte mit ihrem Fachhändler in Verbindung der wenden Sie sich direkt an den Hersteller.

Die Garantieleistung umfasst die kostenlose Reparatur sowie den kostenlosten Rückversand. Voraussetzung damit ist das Einsenden in der Originalverpackung, werfen Sie diese also nicht weg.

Die Garantie verfällt bei Schäden, die durch unsachgemäß Behandlung oder Reparaturversuchen von nicht autorisierten Personen (Zerstörung des Gerätesiegels) herbeigeführt wurden. Garantiereparaturen werden nur bei Einsendung der ausgefüllten Garantiekarte und einer Kopie der Rechnung/Kassenbeleg des Fachhändlers durchgeführt.

Die Gerätenummer muss in jedem Fall mit angegeben werden.

Batterielebensdauer

Die Batterielebensdauer des Senders beträgt unter normalen Bedingungen (7 Sendevorgänge pro Tag) ca. 1 Jahr. Um den Batteriezustand zu überprüfen, drücken Sieitte die Personruftaste des Senders. Leuchtet die Signalanzeige «Senden» des Senders nicht auf, muss die Batterie ausgetauscht werden!

Entsorgung von begrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben

werden muss. Durch ihren Beitrag zum korrekten Entsorgen theses Produkts schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringn. Weitere Informationen über das Recycling这些东西 Produktions erhalten Sie von ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in welchem Sie das Produkt gekauft haben.

Technische Daten

Stromversorgung: 9 V-Blockbatterie oder über Steckernetzteil (Sonderzubehör) Batterielebensdauer: ca. 1 Jahr
Frequenz: 868,35 MHz
Arbeitsbereich: 0^ - 40^ Höhe (mit Antenne): 147 mm (201 mm)
Breite: 50 mm
Tiefe: 41 mm
Gewicht: 135 g

Dieses Produkt entspricht den Normen der Europäischen Union.
EG Konformitätserklarungen können Sie bei Ihr Frem Fachhändler oder direkt beim Hersteller diesen Produkts erhalten.

Technische Änderungen vorbehalten.

Internet: www.humantechnik.com

e-mail: [e-mail]

HUMANTECHNIK

RM246600·0908
