BEDIENUNGSANLEITUNG PL51 Humantechnik

Telefon-Hörverstärker

GB

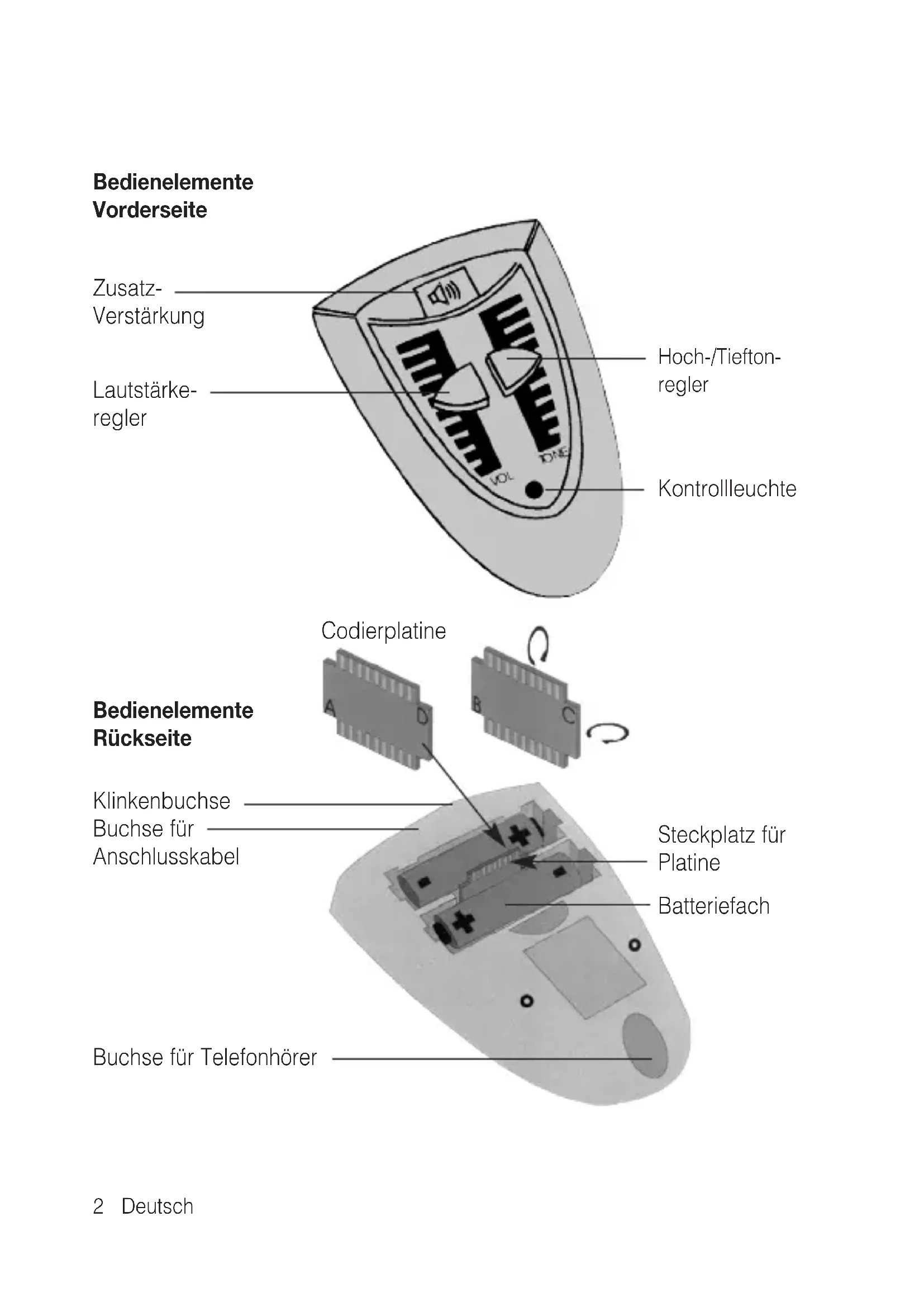

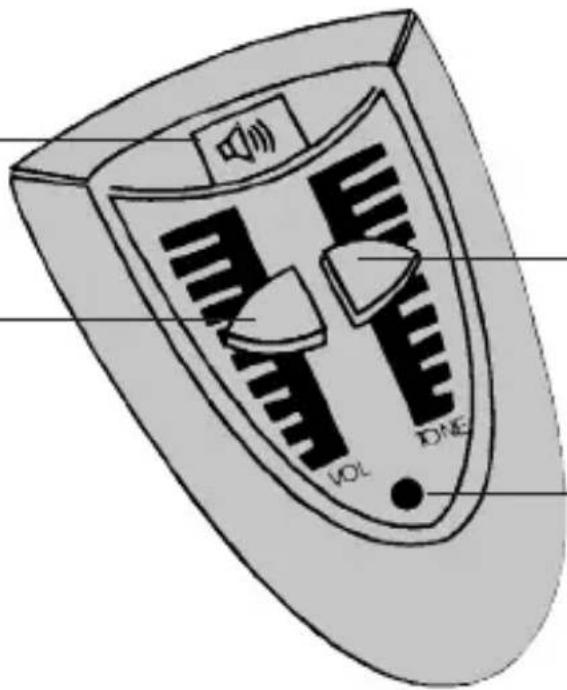

Bedienelemente Vorderseite

Zusatz- Verstärkung

Lautstärke- regler

VOL DME

Hoch-/Tiefton- regler

Kontrollleuchte

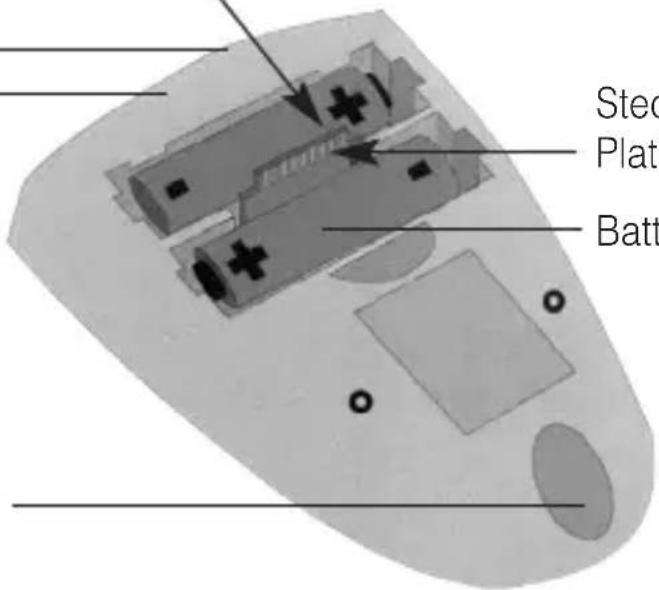

Bedienelemente Rückseite

Klinkenbuchse

Buchse für

Anschlusskabel

Codierplatine A D B C

Steo Plate Batt

Buchse für Telefonhörer

Wir beglückwünschen Sie zum Erwerb Ihres Telefonhörverstärkers PL-51 und hoffen, dass Sie lange Zeit daran Freude haben. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, um die Anlage richtig in Betrieb nehmen zu können und mit allen Möglichkeiten des Systems vertraut zu werden.

Standard-Lieferumfang

Überprüfen Sie bitte, ob alle nachfolgend aufgeführten Teile enthalten sind:

• Telefonhörverstärker PL-51
• Anschlusskabel
• 2 x 1,5 Mignonbatterien
• Bedienungsanleitung
• Garantiekarte

Sollten Teile fehlen, wenden Sie sich bitte an den Fachhändler oder direkt an den Hersteller.

Inbetriebnahme

Damit Sie den Telefonhörverstärker in Betrieb nehmen können, sind einige Handgriffe erforderlich:

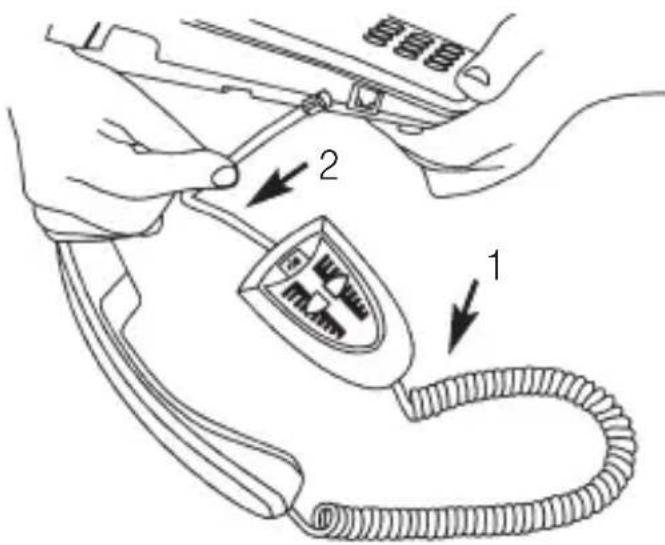

1. Hörerkabel

Ziehen Sie zuerst den TAE-Stecker aus der Steckdose Ihres Telefon -anschlusses. Lösen Sie auf der Telefonunterseite das Hörerkabel aus dem Kabelkanal. Drücken Sie hierzu den Rasthaken gegen den Stecker und ziehen Sie ihn gleichzeitig mit dem Kabel heraus.

Dieser Stecker des Hörerkabels (1) wird in die Buchse an der schmalen Seite des PL-51 eingesteckt, bis er einrastet.

2. Anschlusskabel

Stecken Sie eine Seite des mitgelieferten Anschlusskabels (2) in die Buchse an der breiten Seite Ihres Hörverstärkers. Die andere Seite wird in die Hörerbuchse an der Unterseite Ihres Telefons eingesteckt und die Schnur in den freien Kabelkanal eingelegt. Anschließend stekken Sie den TAE-Stecker wieder in die Steckdose Ihres Telefonanschlusses. Ihr Telefon ist jetzt wieder betriebsbereit.

Der Hörverstärker schaltet sich beim Abheben des Hörers automatisch ein. Zur Kontrolle des Ein-Zustandes leuchtet eine grüne Kontrollleuchte auf der Vorderseite des Gerätes.

Einstellen der Lautstärke/Klang

Stellen Sie den Lautstärkeregler vor dem Abheben des Hörers auf leise und bringen Sie den Hoch-/Tieftonregler in Mittelstellung. Nun können Sie mit Hilfe des Lautstärkereglers die Lautstärke Ihren Bedürfnissen anpassen. Mit dem Hoch-/Tieftonregler können Sie den Klang verändern, dabei werden mit diesem Regler hohe und tiefe Töne verstärkt. Weiter haben Sie die Möglichkeit, die Ausgangslautstärke mit Hilfe der Verstärkertaste zu verdoppeln. Durch Herunterdrücken und Halten der Taste wird die eingestellte Lautstärke erhöht. Beim Sprechen muss die Verstärker taste wieder losgelassen werden.

Ausschalten

Der Hörverstärker schaltet sich ca. 30 Sekunden nach Auflegen des Hörers automatisch aus. Die grüne Kontrollleuchte erlischt wieder.

Anschlussmöglichkeiten

An der am PL-51 befindlichen 3,5 mm-Klinkenbuchse kann folgendes Sonderzubehör angeschlossen werden:

• z.B. Kopfhörer (siehe Sonderzubehör).
• HdO-Geräte-Träger können eine Teleschlinge an der Klinkenbuchse anschließen. Die Hörgeräte werden dabei auf „T“ oder „MT“ eingestellt.

Die Lautstärke kann dabei über den Einstellregler des PL-51 eingestellt werden.

- HdO-Hörgeräte mit Audioschuh ermöglichen eine direkte Kopplung zwischen Telefonleitung und Hörgerät. Hierfür stehen das monaurale Kabel (für 1-Ohr-Hörgeräteträger), sowie das binaurale Kabel für Beid-Ohr-Hörgeräteträger) zur Verfügung.

Bitte beachten Sie, dass bei belegter Klinkenbuchse der Lautsprecher des Telefonhörers ausgeschaltet wird (Vermeidung von Rückkopplungen).

Sonderzubehör

• Kinnbügelhörer, offenes System
• Kinnbügelhörer, geschl. System
• Ohrhörer, diskrete Bauform
• Leichtgewichtkopfhörer, klassische Bauform
• Induktionsplättchen Monaural
• Induktionsplättchen Binaural
  • Eurokabel Monaural, gedämpft
• Eurokabel Binaural, gedämpft

Ebenfalls kann der PL-51 über die Klinkenbuchse mit folgenden Anlagen verbunden werden:

• Infrarot-Übertragungsanlagen
- Funk-Übertragungsanlagen
- Ringschleifen-Übertragungsanlagen

Energieversorgung des PL-51

Der PL-51 wird mit 2 Mignonbatterien (Typ LR 6 oder AA) betrieben. Sie können jedoch auch Akkus der gleichen Bauform verwenden. Bedenken Sie aber, dass dabei die Betriebsdauer des PL-51 verringert wird.

Vor dem Batteriewechsel trennen Sie den TAE-Stecker von Ihrer Telefon-dose. Auf der Unterseite des Gehäuses befindet sich das Batteriefach. Öffnen Sie den Batteriefachdeckel, indem Sie die Lasche gegen den Deckel drücken und den Deckel dann abheben. Setzen Sie 2 Batterien, entsprechend den Markierungen im Batteriefach ein. Legen Sie den Deckel mit den beiden Nasen nach oben in die Einkerbungen und drücken ihn dann fest, bis er ein -rastet. Verwenden Sie stets 2 neue Mignonbatterien (Typ LR 6 oder AA) oder Akkus in der gleichen Bauform.

Störungen und deren Lösung

Hörer abgehoben - kein Wählton/grüne LED leuchtet nicht:

• Alle Stecker kontrollieren, ob sie richtig eingerastet sind:
  Hörerkabel am Hörverstärker/Hörer, Anschlusskabel am Apparat/Telefonsteckdose,
• Evtl. nochmals alle Stecker lösen und neu einstecken (Kontaktfehler).

Verbindung ist da, keine Funktion des Hörverstärkers:

• Batteriefach öffnen und Batterien auf richtigen Sitz kontrollieren.
• Evtl. neue Batterien oder baugleiche voll aufgeladene Akkus einsetzen.

Ausgangston leise

- Batterien sind verbraucht und müssen getauscht werden.

Anpassung des PL-51 – Änderung der Kabelbelegung

Durch die unterschiedliche Kabelbelegung mancher Telefone ist die Funktion des PL-51 an diesen Telefonen nicht gewährleistet. Der PL-51 kann jedoch an die unterschiedlichen Kabelbelegungen angepasst werden. Dazu muss die Codierplatine im Batteriefach des PL-51 umgesteckt werden.

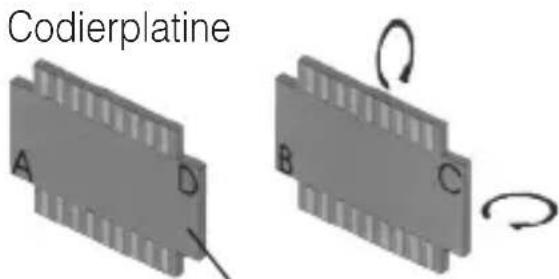

Diese Codierplatine hat vier mögliche Positionen: A, B, C und D.

Position A:

funktioniert mit den meisten Telefonen (Auslieferzustand des PL-51).

Position B, C und D:

weitere mögliche Kontaktbelegungen.

Andere Kontaktbelegung einstellen:

1. Ziehen Sie den TAE-Stecker aus der Telefonbuchse.
2. Öffnen Sie den Batteriefachdeckel.
3. Entfernen Sie nun die beiden Batterien.
4. Ziehen Sie die Codierplatine vorsichtig aus ihrer Halterung und drehen Sie diese.
5. Setzen Sie die Codierplatine da- nach zurück in die Halterung.
6. Legen Sie die Batterien wieder ein (Polung beachten).
7. Schließen Sie nun das Batteriefach und stecken Sie den TAE-Stecker in die Telefonbuchse.

Sollte Ihr Hörverstärker immer noch nicht funktionieren, wiederholen Sie die oben genannten Punkte.

Wartung und Pflege

Das Gerät ist wartungsfrei. Bei Verschmutzung sollten Sie das Gerät gelegentlich mit einem weichen, angefeuchteten Tuch reinigen.

Verwenden Sie niemals Alkohol, Verdünner oder andere organische Lösungsmittel. Das Gerät bitte nicht über längere Zeit direkter Sonneneinstrahlung aussetzen und darüber hinaus vor großer Hitze, Feuchtigkeit oder starker mechanischer Erschütterung schützen.

Achtung: Das Gerät ist nicht gegen Spritzwasser geschützt. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät. Ebenfalls dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen, auf das Gerät gestellt werden.

Bitte achten Sie darauf, dass die Batterien keiner übermäßigen Wärmequelle wie Sonneneinstrahlung, Feuer oder dergleichen ausgesetzt werden.

Garantie

Der PL-51 weist eine hohe Betriebssicherheit auf. Sollten trotz sachgerechter Bedienung Störungen auftreten, setzen Sie sich bitte mit ihrem Fachhändler in Verbindung oder wenden Sie sich direkt an den Hersteller. Die Garantieleistung umfasst die kostenlose Reparatur sowie den kostenlosen Rückversand.

Voraussetzung dafür ist das Einsenden in der Originalver packung, werfen Sie diese also nicht weg. Die Garantie verfällt bei Schäden, die durch unsachgemäße Behandlung oder Reparaturversuchen von nicht autorisierten Personen (Zerstörung des Gerätesiegels) herbeigeführt wurden. Garantiereparaturen werden nur bei Einsendung der ausgefüllten Garantie karte und einer Kopie der Rechnung/Kassenbeleg des Fachhändlers durchgeführt.

Die Gerätenummer muss in jedem Fall mit angegeben werden.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren

Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in welchem Sie das Produkt gekauft haben.

Technische Daten

Abmessungen: 40 x 70 x 105 mm (HxBxT)

Farbe: silber

Gewicht: 122 g inkl. Batterien

Verstärkerfaktor: max. 40 dB ± 20 %

Stromversorgung: 2 x 1,5 V Mignonbatterien (Typ LR6 oder AA)

Dieses Produkt entspricht den Normen der Europäischen Union.

EG Konformitätserklärungen können Sie bei Ihrem Fachhändler oder direkt beim Hersteller dieses Produkts erhalten.

Technische Änderungen vorbehalten.

Internet: www.humantechnik.com

e-mail: [e-mail]

HUMANTECHNIK
