Type de produit	Récepteur radio pour système de signalisation
Marque	Humantechnik
Modèle	A24640
Fréquence	868,35 MHz
Nombre de canaux	10 canaux réglables
Portée radio	Jusqu'à 80 m en conditions optimales
Alimentation	Pile monobloc 9 V (durée de vie environ 1 an) ou bloc-secteur optionnel (A-2992-0)
Dimensions (H x L x P)	147 mm (201 mm avec antenne) x 50 mm x 41 mm
Poids (avec pile)	145 g
Température d'utilisation	0 °C à 40 °C
Fonctions principales	Réception des signaux acoustiques de téléphone, appel de personnes, détection lumineuse (diode)
Affichage	Diode lumineuse d'appel de personnes
Entretien et nettoyage	Nettoyer avec un chiffon doux et légèrement humide. Ne pas utiliser d'alcool, de diluant ou de solvants organiques.
Sécurité	Protéger de l'humidité, des projections d'eau, de la chaleur excessive et des vibrations mécaniques. Ne pas placer près de sources de chaleur ou de liquides.
Pièces détachées et réparabilité	Pile 9 V standard ; bloc-secteur optionnel ; réparation sous garantie uniquement par le fabricant ou revendeur agréé
Informations générales	Conforme aux normes de l'Union Européenne. Déclaration de conformité CE disponible auprès du revendeur ou fabricant.
Gestion des déchets	Ne pas jeter avec les ordures ménagères. Recycler dans un point de collecte approprié.

FOIRE AUX QUESTIONS - A24640 Humantechnik

Comment installer la pile dans le récepteur A24640 ?

Pour installer la pile, ouvrez le compartiment à piles situé au dos de l'appareil en faisant glisser le couvercle. Connectez une pile monobloc 9 V à la fiche de raccordement, placez la pile dans son logement et refermez le couvercle.

Comment régler le canal radio sur le récepteur ?

Utilisez un petit tournevis pour placer le sélecteur de canal (situé dans le compartiment à piles) sur le numéro de canal souhaité (0 à 9). Tous les émetteurs et récepteurs doivent être réglés sur le même canal.

Quelle est la portée du signal radio ?

La portée peut atteindre 80 mètres dans des conditions optimales. Des obstacles (murs, végétation) ou des interférences (écrans, téléphones sans fil) peuvent réduire la portée.

Comment tester le fonctionnement du système ?

Appuyez sur la touche d'appel de personnes de l'émetteur. La diode lumineuse sur le récepteur doit s'allumer, indiquant que la communication fonctionne.

Comment nettoyer le récepteur ?

Utilisez un chiffon doux légèrement humide. N'utilisez jamais d'alcool, de diluant ou d'autres solvants organiques.

Le récepteur peut-il être alimenté sur secteur ?

Oui, vous pouvez utiliser un bloc-secteur en option (modèle A-2992-0). Branchez la fiche du bloc dans la prise prévue sur le côté gauche de l'appareil, puis branchez le bloc sur une prise 230 V.

Quelle est la durée de vie de la pile ?

La pile dure environ un an en usage normal (7 déclenchements par jour). Si la diode ne s'allume pas lors de l'appel, remplacez la pile.

Que faire si le récepteur ne réagit pas ?

Vérifiez d'abord que l'émetteur et le récepteur sont sur le même canal. Assurez-vous que la pile du récepteur est chargée. Éloignez l'appareil des sources d'interférences (écrans, objets métalliques).

Le récepteur est-il étanche ?

Non, l'appareil n'est pas protégé contre les projections d'eau. Ne posez pas de liquides ou de sources de chaleur à proximité.

Comment recycler le récepteur en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Apportez-le à un point de collecte pour déchets électriques et électroniques conformément à la réglementation locale.

MODE D'EMPLOI A24640 Humantechnik

Emetteur acoustic de téléphone radio lisa

Félicitations pour l'achat de cet émetteuracoustiquedétéléphone radiolisa; nous espérons qu'il vous apporta longtemps satisfaction. Vous avez opté pour un système moderne et fiable. Veuillez lore attentivement ce mode d'emploi pour une bonne mise en service de l'ordinateil et pour vous familiariser avec toutes les possibliétés du système.

Livraison standard

Vérifiez si toutes les pieces enumeratedes ci-après sont bien représentes :

• Emetteuracoustiquedetéléphone radiolisa
• Cable microphone, 1 m
• Pile monobloc 9 V
  -Mode d'emploi
• Coupon de garantie

En cas de livraison incomplète veuillez contacter immédiatement votre revendeur.

Principe de fonctionnement

Un système de signalisation se compose d'au moins un émetteur et d'un récepteur. L'émetteuracoustique déléphabeteradiolisacapte, au moyen d'un microphone, les signaux du téléphone et les convertit en impulsions radio. Ces impulsions radio (868,35 MHz) sont transmises sans fil au récepteur.

Particularités

Un signal détecté est émis pendant 22 secondes au total. Ceci augmente la fiabilité et la portée.

Mise en service -

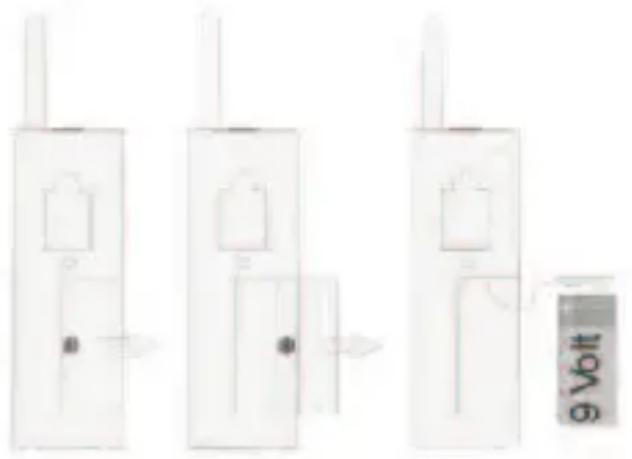

1. Mise en place de la pile

Au dos de l'émetteuracoustique déléphoneradiolisase trouve un compartment à piles. L'ouvrir en faisant couilisser le couvercle du compartment à piles vers la droite avec le fouce. Connecter la pile monobloc 9 V à la fiche de raccordement, placer la pile dans son logement et referrer l'appareil. Le raccordement de la pile peut entrainer le déclenchement des signaux de réception.

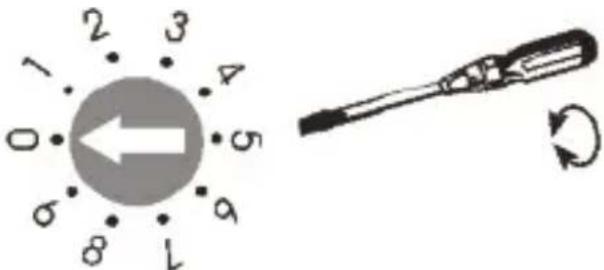

2. Réglage du canal radio correct

Un procédé de transmission numérique spécial assure la détction sans défauts des signaux radio. Ce procédé permet également le réglage de 10 canaux radio différents. Départ usine, l'émetteuracoustique detéléphoneradiolisaest réglé sur le canal 0.

Ce n'est que dans le cas où l'on utilise simultanément dans un même[bâtiment différentes installations, qu'il faudrait régler les apparciels des différencents utilisateurs sur des canaux différents.

Régler le canal souhaité en plaçant le sélecteur de canal, qui se trouve dans la partie supérieure du logement à pile, sur le numéro de canal souhaité à l'aide d'un petit tournevis. Tous les émetteurs et les récepteurs doivent être régles sur le même canal

Réglage du canal approprié.

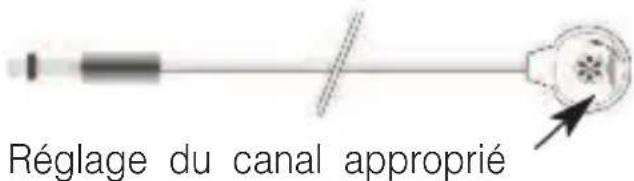

3. Installation du cable microphone

Coller le microphone à l'aide de la bague adhésive, à la sortie de la source sonore du téléphone et enfincher le cable microphone à la prise sous l'émetteuracoustiquédétéléphoneradiolisa. Retirer à cet effet le film protecteur de la bague adhésivese trouvant sur le microphone.

Pour un fonctionnement optimal de l'émetteur, le bouton de réglage de la sensibilité doit être régle de manière à assurer une bonne réaction si la sonnette de porte est activée.

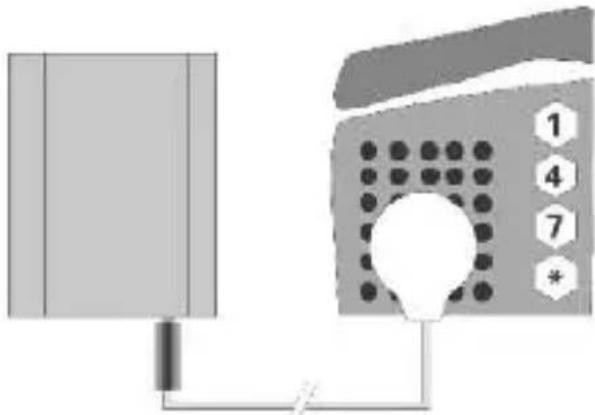

Connexion de la fiche jack et collage du microphone à la sortie de la source sonore du téléphone.

4. Réglage de la sensibilité

Régler la sonnerie du téléphone sur le volume maximum. Tourner le bouton de réglage de l'émetteuracoustiquedétéléphoneradiolisasur le niveau le plus faible (butée à gauche). Activer la sonnerie du téléphone et augmenter pas à pas la sensibilité de l'émetteur (tournier le bouton vers la droite) jusqu'à ce que l'émetteur réagisse à la sonnerie du téléphone.

Attention: si vous reposez trop brutalement le combiné du téléphone, le signal du téléphone peut se décl寒cher une fois.

Touché d'appoint de personnes

Une pression sur la touche d'appel de personnes de l'émetteuracoustique détenue, émetteurs, et tiquédétéléphoneradiolisadéchéance un signal sur chaque récepteur qui est reglé sur le même canal que l'émetteur. Ceci est visualisé par l'éclairage de la diode lumineuse de l'appel de personnes.

Il est ainsi possible d'appeler des personnes se trouvant dans d'autres pieces. En outre, cette touche permet de vérifier le fonctionnement de l'installation, même si le cable microphone n'est pas raccordé.

Alimentation sur le secteur

Il est également possible d'utiliser l'émetteuracoustiquedetéléphone radiolisaavec le bloc-secteur enfi-chable (A-2992-0). Pour raccorder le bloc-secteur, brancher la fiche mâle à l'extrémité du cable du bloc-sec-teur dans la fiche prévue à cet effet sur le côte gauche de l'appareil. Raccorder ensuite le bloc-secteur dans la prise de courant du secteur à 230 V.

Portedu signal radio

La portée des signaux radio des émetteurs est de 80 m dans des conditions optimales. Une portée réduite peut être due aux causes suivantes :

• Constructions ou vegetation
• Rayonnements parasites décrans d'ordinateurs et de téléphones sans fil. Ceux-ci peuvent même provoquer une interruption du fonctionnement du récepteur.

• La distance de l'émetteur par rapport à des surfaces réfléchissantes comme les sols et les murs, a été mal可以选择 ce qui fait que l'onde du signal et l'onde réfléchie s'affaiblissant voire même s'annulent mutuellesment.

• Des objets métalliques réduisent la portée du fait du blindage métallique.

• Particulierement dans les zones urbaines, de nombreuses sources de rayonnement sont susceptibles de fausser le signal d'origine.
• Des apparêils avec des fréquences de travail similaires se trouvant à une faible distance les uns des autres peuvent également se brouiller mutuellesment.

Positionnement de l'émetteur radioLisa

Pour que l'émetteur radio lisaatteigne la plus grande portée possible, les remarques suivantes sont à prendre en compte pour sa mise en place :

• L'émetteur radio lisane doit pas être place à proximité d'appareils produit des rayonnements parasites importants comme les téléviseurs, les écrons d'ordinateurs ou les téléphones sans fil.
• L'émetteur radio lisane doit pas être place sur des objets métalliques qui réduisent la portée radio du fait du blindage métallique.

Maintenance et entretien

L'émetteuracoustiquedetéléphone radiolisaestexemptde maintenance. S'il est sale, nettoyez l'appareil avec un chiffon doux et légèrement humide.N'utilisez jamais d'alcool, de diluant ni d'autres solvants organiques.L'émetteuracoustiquedetéléphoneradiolisane doit pas être exposé en plein soleil de façon prolongée et il doit être protégé contre une chaleur importante,l'humidité et de fortes vibrations mécaniques.

Important: Cet apparéil n'est pas protégé contre les projections d'eau. Ne pas poser d'objet rempli d'un liquide, par exemple un vase, pres de l' apparéil. De même, ne pas poser pres de l' apparéil une source de combustion comme par exemple une bougie allumée.

Veiller à ce que la pile ne soit pas exposée à des sources de chaleur importantes comme par exemple l'ensoleillement direct ou le feu.

Garantie

Tous les apparueils lisasont très fiables. Si en dépôt d'un montage et d'un emploi corrects, des dysfonctionnements apparaissaient, veuillez contacterVote revendeur spécialise ou vous adresser directement au fabricant. La garantie comprend la réparation gratuite y compris la reexpédition. La seule condition est de renvoyer l'appareil dans son emballagedorigine. Ne le jetez donc pas.Cette garantie ne s'applique pas pour des dommages occasionnés par une mauvaise manipulation ou encore des tentatives de réparation par des personnes non autorisées (endommagement du cachet signalétique de l'appareil). Les réparations sous garantie ne sont executées qu'après réception du coupon de garantie dûment rempli ou d'une copie de la facture ou du ticket de caisse du revendeur.

Le numero de l'appareil doit etre indiquedans tous les cas.

Durée de vie de la pile

La durée de vie de la pile de l'émetteur est d'environ un an dans des conditions usuelles (7 émissions par jour). Pour contrôle l'état des piles, enforcer la touche d'appel de personne de l'émetteur. Si la lampetémoin "Emission" de l'émetteur ne s'allume pas, il faut remplacer la pile.

Gestion des déchets électriques etlectroniques (dans les pays de l'Union europeen

ne et dans les autres pays européens disposant d'un système de collecte distinct pour cette classe de déchets). Le symbole sur le produit ou l'emballage indique que ce produit ne doit pas etre jetecome les déchets menagers ordinaires, mais aporté a un point de collecte pour le recyclage des déchets électriques et electroniques. En respectant ces règles pour votre équipement usagé, vous apportez une con

distribution importante à la protection de l'environnement et de votes sanité. Le non-respect de ces règles pour vous équipement usageé constitue une atteinte à l'environnement et une menace pour vous santé. Le recyclage des matériaux contribue à réduire la quantité de matières premières utilisées. Pour en savoir plus sur le recyclage de ce produit, veuilles contacter les autorités locales compétentes, votre mairie ou le magasin où vous avez effectué votre achat.

Alimentation electrique : Pile monobloc 9 V ou bloc-secteur enchichable (accessoire en option)
Durée de vie de la pile : environ 1 an
Frequence : 868,35 MHz
Température d'utilisation : 0^ - 40^ Hauteur (avec ANTenne) : 147 mm (201 mm)
Largeur : 50 mm
Profondeur : 41 mm
Poids (avec pile) : 145 g

Ce produit répond aux normes de l'Union Européenne. Les déclarations de conformité CE sont disponibles auprès de votre revendeur ou directement auprès du fabricant du produit.

Sous réserves de modifications techniques.
