Producttype	Radio-ontvanger voor signaleringssysteem
Merk	Humantechnik
Model	A24640
Frequentie	868,35 MHz
Aantal kanalen	10 verstelbare kanalen
Radiobereik	Tot 80 m onder optimale omstandigheden
Voeding	9V-blokbatterij (levensduur circa 1 jaar) of optionele netvoeding (A-2992-0)
Afmetingen (H x B x D)	147 mm (201 mm met antenne) x 50 mm x 41 mm
Gewicht (met batterij)	145 g
Gebruikstemperatuur	0 °C tot 40 °C
Belangrijkste functies	Ontvangst van akoestische signalen van telefoon, personenoproep, lichtsensor (led)
Display	Led voor personenoproep
Onderhoud en reiniging	Reinigen met een zachte, licht vochtige doek. Gebruik geen alcohol, thinner of organische oplosmiddelen.
Veiligheid	Beschermen tegen vocht, waterspatten, overmatige hitte en mechanische trillingen. Niet in de buurt van warmtebronnen of vloeistoffen plaatsen.
Reserveonderdelen en repareerbaarheid	Standaard 9V-batterij; optionele netvoeding; reparatie onder garantie uitsluitend door de fabrikant of erkende verkoper.
Algemene informatie	Voldoet aan de normen van de Europese Unie. CE-conformiteitsverklaring verkrijgbaar bij de dealer of fabrikant.
Afvalbeheer	Niet bij het huishoudelijk afval gooien. Recyclen bij een geschikt inzamelpunt.

Veelgestelde vragen - A24640 Humantechnik

Hoe installeer ik de batterij in de ontvanger A24640?

Om de batterij te installeren, opent u het batterijvak aan de achterkant van het apparaat door het deksel te verschuiven. Sluit een 9V-blokbatterij aan op de aansluitingsstekker, plaats de batterij in het compartiment en sluit het deksel.

Hoe stel ik het radiokanaal in op de ontvanger?

Gebruik een kleine schroevendraaier om de kanaalkiezer (in het batterijvak) op het gewenste kanaalnummer (0 tot 9) te zetten. Alle zenders en ontvangers moeten op hetzelfde kanaal worden ingesteld.

Wat is het bereik van het radiosignaal?

Het bereik kan tot 80 meter bedragen onder optimale omstandigheden. Obstakels (muren, vegetatie) of storingen (schermen, draadloze telefoons) kunnen het bereik verminderen.

Hoe test ik de werking van het systeem?

Druk op de personenoproepknop van de zender. De led op de ontvanger moet gaan branden, wat aangeeft dat de communicatie werkt.

Hoe reinig ik de ontvanger?

Gebruik een zachte, licht vochtige doek. Gebruik nooit alcohol, thinner of andere organische oplosmiddelen.

Kan de ontvanger op netstroom worden aangesloten?

Ja, u kunt een optionele netvoeding (model A-2992-0) gebruiken. Steek de stekker van de voeding in de daarvoor bestemde aansluiting aan de linkerkant van het apparaat en sluit de voeding aan op een 230V-stopcontact.

Wat is de levensduur van de batterij?

De batterij gaat ongeveer een jaar mee bij normaal gebruik (7 activeringen per dag). Als de led niet gaat branden bij een oproep, vervang dan de batterij.

Wat moet ik doen als de ontvanger niet reageert?

Controleer eerst of de zender en ontvanger op hetzelfde kanaal staan. Zorg ervoor dat de batterij van de ontvanger is opgeladen. Houd het apparaat uit de buurt van storingsbronnen (schermen, metalen voorwerpen).

Is de ontvanger waterdicht?

Nee, het apparaat is niet beschermd tegen waterspatten. Plaats geen vloeistoffen of warmtebronnen in de buurt.

Hoe recycle ik de ontvanger aan het einde van zijn levensduur?

Gooi het niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor elektrische en elektronische apparaten volgens de lokale regelgeving.

GEBRUIKSAANWIJZING A24640 Humantechnik

NL Gebruiksaanwijzing

Draadloze acoestischetelefoonzender

Hartelijk gefeliciteerd met uw aankoop van de draadlozeakoestischetelefoonzender.Wij hopen dat u er veel plezier aan zult beleven. U heeft daarmee gekozen voor een modern en betrouwbaar systeme. Lees deze gebruiksaanwijzing zorgvuldig door om het systeme correct in gebruik te kunnen nemen en met alle möglichkheden van het systeme vertrouwd te worden.

Controller of alle hierna opgesomde onderdelen aanwezig zich:

• lisadraadlozeakoestischetelefoonzender
• Mikrofoonkabel, 1m
• 9 V-blokbatterij
• Handleiding
• Garantiekaart

Indien bepaalde onderdelen ontbreken, dient u onmiddelijk contact opte nemen met uw audicien of rechts-treeks met de fabrikant.

Werkingsprincipe

Een signaleringssystem bestaat uittminstens een zender en een ontvanger. De draadlozeakoestischetelefoonzenderregistreert via een microfoon de signalen van de telefoon en ze deze om in radio-impulsen. Deze radioimpulsen (868,35 MHz) worden draadloos doorgestuurd maar de ontvanger.

Bijzondere kenmerken

Een waargenomen signaal wordt in totaal 22 seconden lang doorgestuurd. Dit verhoegt de betrouwbaarheid en het bereik.

Ingebruikname -

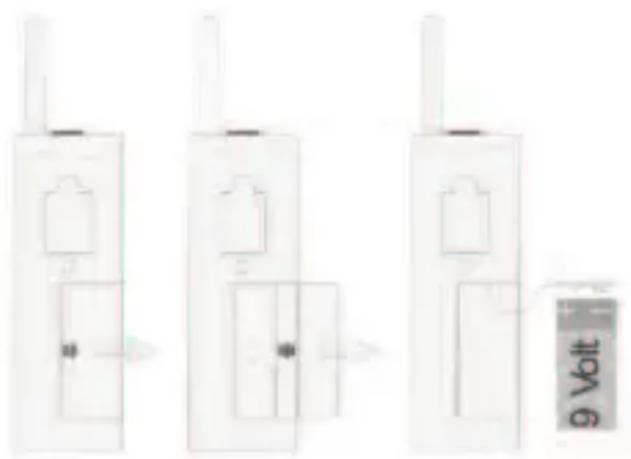

1. Batterij aanbrengen

Aan de achechterkant van de draadloze akoestischetelefoonzenderbehindt zich een batterijyvak. Om het te openen, schuift u het batterijyvakdeksel met de duim maar rechts van het apparaat. Verbind een 9 V-blokbatterij met de stekker, leg de batterij in de uitsparing en sluit het apparaat. Bij het aansluten van de batterij+kunnende ontvangssignalen even worden geactiveerd.

2. Instellen van het correcte radiokanaal

Door een speciale, digitale transmis-siemethode worden de fouloze herkenning van de radiosignalen gewaartborgd. Bij deze methode is het ook möglichk om 10 verschillende radiokanalen in te stellen.

In de standaardinstelling is delraadlozeakoestischetelefoonzender ingesteld op kanaal 0. Alleen wanner er in eenuisystemen van verschillende gebruikers werkzaam zijn, moeten de

apparaten van de afzonderlijke gebrui-kers op verschillende kanalen ingesteld worden. Het gewenste kanaal stelt u in door de kanaalkeuzeschakelaar bovenaan in het batterijvak met eenkleine schroevendraier op het gewenste kanaalnummer te draaien. Alle zenders en ontvangers要去en ingesteld worden op het-zelfde kanaal.

Instellen van het correcte radiokanaal.

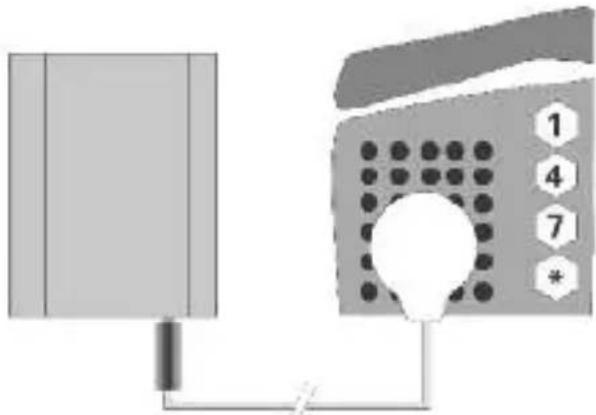

3. Installatie van de microfoonkabel

Kleef de microfoonbehuizing met behulp van de kleefring op de geluidsopening van uw telefoontoe-stel en stek de microfoonkabel in de aansluitbus aan de onderzijde van de draadlozeakoestischetelefoon-zender.Trek waarvoor de beschemfolie van de kleefring op de microfoon.

Voor een optimale werkung van de zender moet de draaischakelaar voor de gevoeligheid zodanig ingesteld worden, dat hij zeker reageert op de deurbel.

Aftrekken van de beschemfolie

Insteken van de microfoonkabel en vastkleven van de microloon op de geluidsopening van de deurbel.

4. Instelling van de gevoeligheid

Stel de beltoon van uw telefoon in op maximaal geluidsniveau.

Stel de gevoeligheidsregelaar van de draadlozeakoestischetelefoonzenderin op het laagsteiveau (linkeraanslag). Activeer de telefoonbel enverhoog stapsgewijs de gevoeligheid van de zender (regelaar maar rechtsdraaien) tot de zender reageert op de telefoonbel.

Let op: Wonneer de hoorn van de telefoon te hard worden opgehangen, kan er een eenmalige activering van het telefoonsignaal ontstaan.

Personenoproepknop

Door het indrukken van de personenoproegtknop op de draadloze akoestischetelefoonzenderwordt bij iedere ontvanger, die op hetzelfde kanaal ingesteld is als de zender, een signaal geactiveerd. Daarmee konnen Personen in andere ruimten opgeroepen worden. Bovendien kan deze functie ook zonder aansluiting van de microloonkabel gezruikt worden voor het testen van het system.

Netvoeding

U kunt de draadlozeakoestische telefoonzenderook gebruiken met de netadapter (A-2992-0). Om de netadapter aan te sluiten, steekt u de stekker aan het uiteinde van de kabel in de aansluiting aan de linkerkant van het apparaat. Vervolgens steekt u de stekker in een normal 230-V-stop-contact.

Radiobereik

De radiosignalen van de zender heb
ben in optimale omstandigheden een
bereik van 80 meter.
Mogelijk oorzaken van een vermin
derd bereik können zich:

• Bebouwing of vegetatie

• Stoorstralingen van beeldschem men en mobiele telefoons. Deze küssen zichs een uitval van de ontvanger veroorzaken.

• De afstand van de zender tot reflecterende oppervlakken zoals vloeren en muren is ongunstig gekozen, zodate signaalgolf en de reflecterende golf elkaar verzwakken of zichs uitdoven.

• Metalen voorwerpen verkorten het bereik door de metalen afterschering.
• Met name in stedelijk gebieden zich er veel stralingsbronnen, die het bronsignaal konnen verrormen.
• Apparaten met overeenkomstige werkfrequencies, die op korte afstand van elkaar gebruikt worden, können eveneens onderlinge storingen veroorzaken.

Positionering van de zender

Om ervoor te zorgen dat het bereik van de radiozender zo groot möglich is,要去en de volgende aanwijzingen met betrekking tot de opstelling inRCT 1

• De zender mag nicht opgesteld worden in de buurt van apparaten die sterke stoorstraling producen zoals tevisietoestellen, beeldschemen of mobiele telefoons.
• De zender mag nicht op metalen voorwerpen geplaatst worden, aangezien anders het radiobereik door de metalen afterscherming verkort worden.

Onderhoud en verzorging

De draadlozeakoestischetelefoonzenderis onderhoudsvrij. Wannerhet apparaat vuil is, hoeft u het enkel met een zachte, vochtige doek te reinigen.

Gebruik nooit alcohol, verdunner of andere organische oplosmiddelen. De draadloze akoestische telefoonzender mag nicht langdurig blootgesteld worden aanrechtstreekse zonnestralen en moet beschermd worden gegen große hitte, vocht of sterke mechanische trillingen.

Opmerking: Het apparaat is nicht beschermd gegen spatwater. Plaats geen met vloeistof gezulde voorwerpen, bijv. vazen, op het apparaat. Ook open vuur, zoals bijv. brandende kaarsen, mag in geen geval op het apparaat worden geplaatst.

Let erop dat de batterijen nicht bloot-gesteld worden aan sterke warmte-bronnen, zoals zonnestraling, brand o.i.d.

Garantie

De draadlozeakoestischetelefoonzenderis zeer betrouwbaar en veilig. Mochten er ondanks correcte bedienning storingen optreden, neem dan contact op met uw audicien ofrechtstreeks met de fabrikant.

De garantie omvat de kostenloze reparatie en het gratis terugsturen van defecte apparaten. Voorwaarde voor de garantie is dat het apparaat in de originele verpakking terugestuurd worden. Gooi de originele verpakking dus Niet weg!

De garantie vervalt bij beschadigin gen die veroorzaakt werden door onoordeelkundig gebruik of bij reparatiepogingen van nicht erkende personen (verbreking van het garantiezegel op het apparaat).

Reparaties op garantie{kunnen alleen
worden uitgevoerd als de
garantiekaart samen met een kopie
van de rekening/bon van de hande
laar wordt ingestuurd.

Het serialummer van het apparaat moet steeds vermeld worden.

Levensduur van de batterij

De levensduur van de batterij in de zender bedraagt onder normale omstandigheden (7 zendbeurten per dag) ca. 1aar. Om de toestand van de batterij te controlleden, drukt u op de personenoproeptoets van de zender. Als het signaallampje «Zenden« van de zender nicht brandt, moet de batterij worden verrangen!

Verwijdering van gebruike elektrische en elektronische apparatuur (toe te passen in

de landen van de Europese Unie en andere Europese landen met een eigen inzamelsystem voor zulke apparaten). Het symbool op het product en de verpakking wijst erop dat dit product Niet als normaal huisafval mag worden behandeld maar op een verzamelpunt voor de recyclage van elektrisch en elektronisch moet worden afgegeven. Door uw bijdrage tot

de correcte verwijdering van dit product, beschermt u de het milieu en de gezondheid van uw medemensen. Milieu en gezondheid worden door foute verwijdering in gevaar gebracht. Materialialrecyclage helpt het verbruik van grondstoffen tereduceren. Meer informatie over derecyclage van dit product krijgt u bij uw gemeente, de communale afvalverwijderingsbedrijven of in de zaak waar u dit product heeft gekocht.

Technische gegevens

Voeding: 9 V-blokbatterij

of netadapter (Special toebehoren)

Levensduur batterij: ca. 1aar

Frequentie: 868,35 MHz

Bedrijstemperatuur: 0^ C - 40^ C

Hoogte (met antenna): 147 mm (201 mm)

Breedte: 50 mm

Diepte: 41 mm

Gewicht (met batterij): 145 g

Dit product is in overeenstemming met de normen van de Europese Unie. EG-conformiteitsverklaringen zijn verkrijgbaar bij uw akhandel of direct bij defabrikant van dit product.

Technische wijzigingen voorbehonden.
