GEBRUIKSAANWIJZING Lisa Humantechnik

Gebruiksaanwijzing Draadloze galvanische deurbelzender Pagina 20

lisa draadloze galvanische deurbelzender - 2 deurbelkabel, 1m - 9 V-blokbatterij - Gebruiksaanwijzing - Garantiekaart Indien bepaalde onderdelen ontbre- ken, dient u onmiddellijk contact op te nemen met uw audicien of rechts- treeks met de fabrikant. Werkingsprincipe Een signaleringssysteem bestaat uit minstens één zender en één ontvan- ger. De draad loze galvanische deur- belzender registreert langs elektroni- sche weg de deurbelsignalen en zet deze om in radio-impulsen. Deze radio-impulsen (868,35 MHz) worden draadloos doorgestuurd naar de ont- vanger. Bijzondere kenmerken Een waargenomen signaal wordt in totaal 22 seconden lang doorgestu- urd. Dit verhoogt de betrouwbaarheid en het bereik. Ingebruikname –

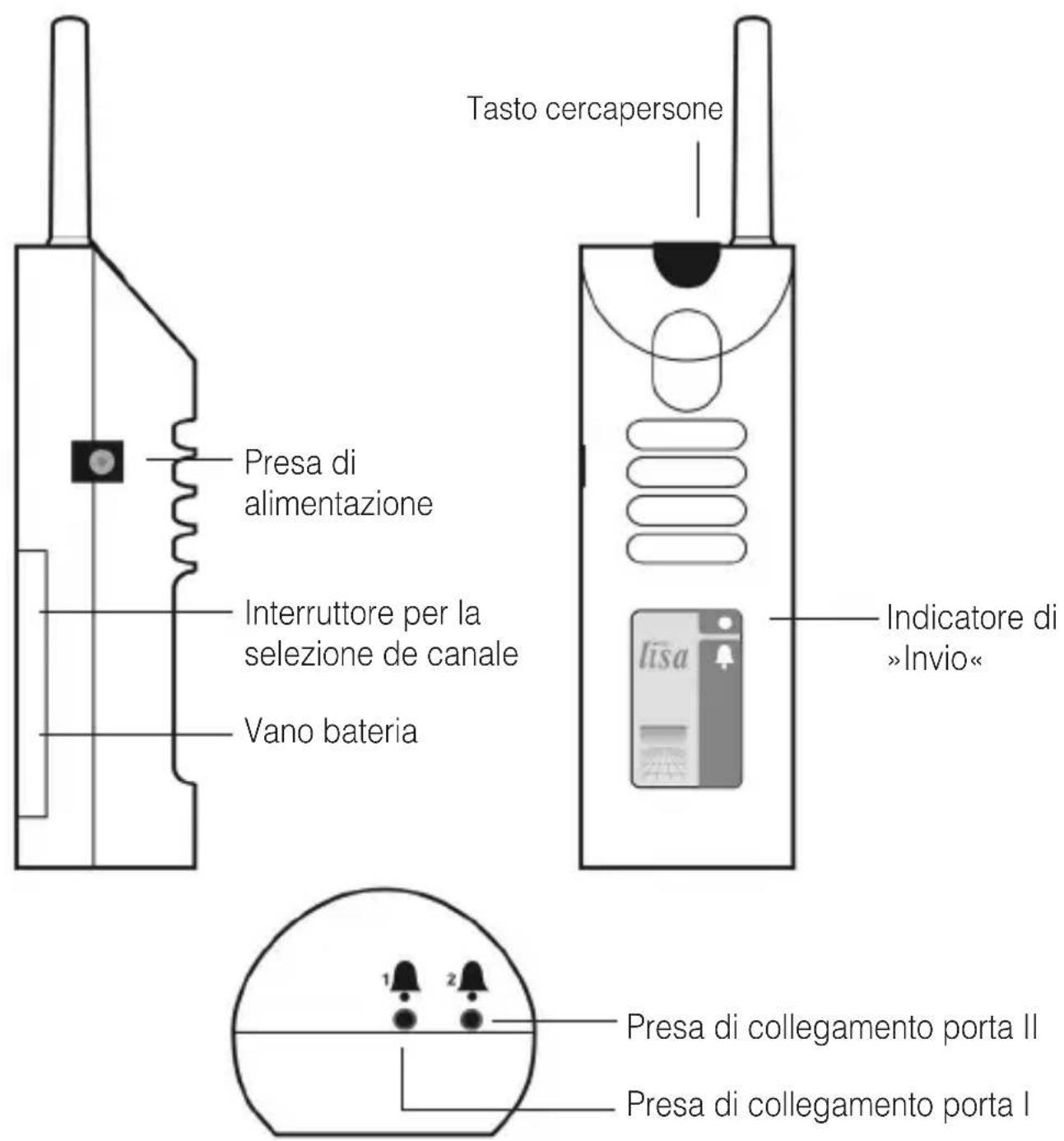

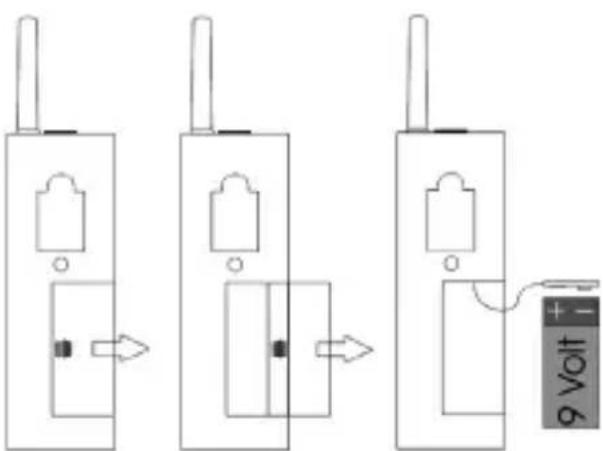

1. Batterij aanbrengen

Aan de achterkant van de draadloze galvanische deurbelzender bevindt zich een batterijvak. Om het te ope- nen, schuift u het batterijvakdeksel met de duim naar rechts van het apparaat. Verbind een 9 V-blokbatte- rij met de stekker, leg de batterij in de uitsparing en sluit het apparaat. Bij het aansluiten van de batterij kunnen de ontvangstsignalen even worden geactiveerd. Funk_TuerklGal_1108:BA_Funk_TuerklGal_0108 24.11.2008 13:29 Se22 Nederlands

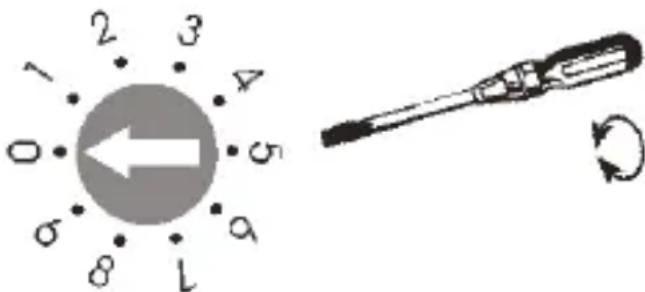

2. Instellen van het correcte radio-

kanaal Door een speciale, digitale transmis- siemethode wordt de foutloze her- kenning van de radiosignalen gewaarborgd. Bij deze methode is het ook mogelijk om 10 verschillende radiokanalen in te stellen. In de standaardinstelling is de draad- loze galvanische deurbelzender ingesteld op kanaal 0. Alleen wanneer er in een huis systemen van verschillende gebruikers werk zaam zijn, moeten de apparaten van de afzonderlijke gebruikers op verschil- lende kanalen ingesteld worden. Het gewenste kanaal stelt u in door de kanaalkeuzeschakelaar bovenaan in het batterijvak met een kleine schroevendraaier op het gewenste kanaalnummer te draaien. Alle zen- ders en ontvangers moeten ingesteld worden op hetzelfde kanaal. Instellen van het correcte radiokanaal.

3. Installatie van de deurbelkabel

Steek de 2,5 mm-klinkstekker van de deurbelkabel in de aan sluitbus aan de onderzijde van de draadloze gal- vanische deurbelzender en sluit de twee losse draden aan op uw deurbel.

4. Systemen met 2 verschillende

belsignalen Indien uw huistelefoonsysteem 2 ver- schillende belsignalen (bijv. voor- en algemene toegangsdeur) kan onder- scheiden, kunnen de 2 deursignalen met 2 aanstuurkabels doorgestuurd worden naar de draadloze galvani- sche deurbelzender

Sluit daarvoor de twee aanstuurka- bels met de 2,5 mm-klinkstekker aan op de bussen van de draadloze gal- vanische deurbelzender , leg de kabels naar de twee deurbellen en verbind de losse kabeleinden met de schakelaars van de bellen. Let op: De aansturing is enkel geschikt voor de aansluiting van laagspanningsdeurbellen. De ingangsspanning moet minstens 3 volt bedragen en mag niet hoger zijn dan 15 volt. Er kan gelijk- of wis- selspanning aangesloten worden. Nooit de dunne kabel aansluiten op een netspanning van 230 V. Dit is levensgevaarlijk en vernielt de zender! Funk_TuerklGal_1108:BA_Funk_TuerklGal_0108 24.11.2008 13:29 SeNederlands 23 Oorzaken voor niet functioneren - U heeft bij een gelijkstroominstalla- tie de kabels verkeerd aangesloten op de plus en de min. Verwissel de kabels. - De deurbelspanning van uw syste- em is te laag. Neem contact op met uw installateur, die uw installa- tie eventueel ombouwt of gebruik de draadloze akoestische deurbel- zender. Personenoproepknop Door het indrukken van de personen- oproeptknop op de draadloze galva- nische deurbelzender wordt bij iede- re ontvanger, die op hetzelfde kanaal ingesteld is als de zender, een sig- naal geactiveerd. Daarmee kunnen personen in andere ruimten opgeroe- pen worden. Bovendien kan deze functie ook zonder aan sluiting van de microfoonkabel gebruikt worden voor het testen van het systeem. Netvoeding U kunt de draadloze galvanische deurbelzender ook gebruiken met de netadapter. Om de netadapter aan te sluiten, steekt u de stekker aan het uiteinde van de kabel in de aansluit- ing aan de linkerkant van het appa- raat. Vervolgens steekt u de stekker in een normaal 230-V-stopcontact. Radiobereik De radiosignalen van de zender heb- ben in optimale omstandigheden een bereik van 80 meter. Mogelijke oorzaken van een vermin- derd bereik kunnen zijn: - Bebouwing of vegetatie - Stoorstralingen van beeldscher- men en mobiele tele foons. Deze kunnen zelfs een uitval van de ont- vanger veroorzaken. - De afstand van de zender tot reflecterende oppervlakken zoals vloeren en muren is ongunstig gekozen, zodat de signaalgolf en de reflecterende golf elkaar verzw- akken of zelfs uitdoven. - Metalen voorwerpen verkorten het bereik door de metalen afscher- ming.

Met name in stedelijke gebieden zijn er veel stralingsbronnen, die het bronsignaal kunnen vervormen

- Apparaten met overeenkomstige werkfrequenties, die op korte afstand van elkaar gebruikt wor- den, kunnen eveneens onderlinge storingen veroorzaken. Positionering van de zender Om ervoor te zorgen dat het bereik van de radiozender zo groot mogelijk is, moeten de volgende aanwijzingen met betrekking tot de opstelling in acht genomen worden: - De zender mag niet opgesteld worden in de buurt van apparaten die sterke stoorstraling produceren zoals televisietoestellen, beeld- schermen of mobiele telefoons. Funk_TuerklGal_1108:BA_Funk_TuerklGal_0108 24.11.2008 13:29 Se24 Nederlands - De zender mag niet op metalen voorwerpen geplaatst worden, aangezien anders het radiobereik door de metalen afscherming ver- kort wordt. Onderhoud en verzorging

draadloze galvanische deurbel- zender is onderhoudsvrij. Wanneer het apparaat vuil is, hoeft u het enkel met een zachte, vochtige doek te rei- nigen. Gebruik nooit alcohol, verdun- ner of andere organische oplosmid- delen. De draadloze galvanische deurbelzender mag niet langdurig blootgesteld worden aan rechtstreek- se zonnestralen en moet beschermd wor-den tegen grote hitte, vocht of sterke mechanische trillingen. Opmerking: Het apparaat is niet beschermd tegen spatwater. Plaats geen met vloeistof gevulde voorwer- pen, bijv. vazen, op het apparaat. Ook open vuur, zoals bijv. brandende kaarsen, mag in geen geval op het apparaat worden geplaatst. Let erop dat de batterijen niet bloot- gesteld worden aan sterke warmte- bronnen, zoals zonnestraling, brand o.i.d. Garantie De draadloze galvanische deurbel- zender is zeer betrouwbaar en veilig. Mochten er ondanks correcte bedie- ning storingen optreden, neem dan contact op met uw audicien of recht- streeks met de fabrikant. De garantie omvat de kostenloze reparatie en het gratis terugsturen van defecte apparaten. Voorwaarde voor de garantie is dat het apparaat in de originele verpakking terugge- stuurd wordt. Gooi de originele ver- pakking dus niet weg! De garantie vervalt bij beschadigin- gen die veroorzaakt werden door onoordeelkundig gebruik of bij repa- ratiepogingen van niet erkende per- sonen (verbreking van het garantie- zegel op het apparaat). Reparaties op garantie kunnen alleen worden uitgevoerd als de garantiekaart samen met een kopie van de reke- ning/bon van de handelaar wordt ingestuurd. Het serienummer van het apparaat moet steeds vermeld worden. Levensduur van de batterij De levensduur van de batterij in de zender bedraagt onder normale omstandigheden (7 zendbeurten per dag) ca. 1 jaar. Om de toestand van de batterij te controleren, drukt u op de personenoproeptoets van de zen- der. Als het signaallampje »Zenden« van de zender niet brandt, moet de batterij worden vervangen! Funk_TuerklGal_1108:BA_Funk_TuerklGal_0108 24.11.2008 13:29 SeNederlands 25 Technische gegevens Voeding: 9 V-blokbatterij of netadapter Levensduur batterij: ca. 1 jaar Frequentie: 868,35 MHz Bedrijstemperatuur: 0° C – 40° C Hoogte (met antenne): 147 mm (201 mm) Breedte: 50 mm Diepte: 41 mm Gewicht (met batterij): 145 g Dit product is in overeenstemming met de normen van de Europese Unie. EG-conformiteitsverklaringen zijn verkrijgbaar bij uw vakhandel of direct bij de fabrikant van dit product. Technische wijzigingen voorbehouden. Verwijdering van gebruikte elektrische en elektronische apparatuur (toe te passen in de landen van de Europese Unie en andere Europese landen met een eigen inzamelsysteem voor zulke apparaten). Het symbool op het pro- duct en de verpakking wijst erop dat dit product niet als normaal huisafval mag worden behandeld maar op een verzamelpunt voor de recyclage van elektrisch en elektronisch moet wor- den afgegeven. Door uw bijdrage tot de correcte ver- wijdering van dit product, beschermt u het milieu en de gezondheid van uw medemensen. Milieu en gezond- heid worden door foute verwijdering in gevaar gebracht. Materiaalrecycla- ge helpt het verbruik van grondstof- fen te reduceren. Meer informatie over de recyclage van dit product kri- jgt u bij uw gemeente, de communa- le afvalverwijderingsbedrijven of in de zaak waar u dit product heeft gekocht. Funk_TuerklGal_1108:BA_Funk_TuerklGal_0108 24.11.2008 13:29 Se26 Italiano Interruttore per la selezione de canale Vano bateria Presa di alimentazione Tasto cercapersone Indicatore di »Invio« Presa di collegamento porta II Presa di collegamento porta I Funk_TuerklGal_1108:BA_Funk_TuerklGal_0108 24.11.2008 13:29 SeItaliano 27 Accessori: cavo del campanello di porta galvanico. Congratulazioni per l’acquisto del radiotrasmettitore galvanico del cam- panello di porta . Ci augu riamo che possa utilizzarlo a lungo. Avete scel- to un sistema moderno ed affidabile! Vi invitiamo a leggere attentamente le istruzioni per l’uso che vi permet- teranno di mettere correttamente in funzione l’impianto e di conoscere tutte le possibilità che questo offre. Volume di fornitura standard Controllare che nel volume di fornitu- ra siano presenti tutti gli elementi qui elencati:
