Tipo de producto	Emisor galvánico de timbre de puerta inalámbrico
Marca	Humantechnik
Modelo	Lisa
Dimensiones (L x An x Al)	50 x 41 x 147 mm (con antena 201 mm)
Peso (con pila)	145 g
Alimentación	Pila de 9 V o adaptador de red 230 V (opcional)
Frecuencia de radio	868,35 MHz
Alcance máximo	80 m (según condiciones)
Número de canales	10 canales ajustables
Duración de la pila	Aproximadamente 1 año (7 emisiones/día)
Tensión de entrada del timbre	3 a 15 V (CA o CC)
Temperatura de uso	0 °C a 40 °C
Contenido del envío	Emisor, 2 cables galvánicos (1 m), pila de 9 V, manual de instrucciones, cupón de garantía
Funciones principales	Transmisión inalámbrica de señales de timbre, botón de llamada de personas, señal emitida durante 22 segundos
Mantenimiento y limpieza	Paño suave ligeramente húmedo, sin alcohol ni disolventes
Seguridad	No exponer al agua, calor excesivo ni vibraciones. No conectar la tensión de red al cable fino.
Garantía	Reparación gratuita bajo condiciones, requiere embalaje original y cupón de garantía
Reciclaje	Aparato para depositar en un punto de recogida RAEE, no tirar a la basura doméstica

Preguntas frecuentes - Lisa Humantechnik

¿Cómo instalar la pila en el emisor Lisa?

Deslice la tapa del compartimento de pilas en la parte posterior del dispositivo hacia la derecha, conecte una pila de 9 V al conector, colóquela en su compartimento y cierre. La conexión puede activar las señales de recepción.

¿Cómo ajustar el canal de radio en el emisor?

Use un destornillador pequeño para girar el selector de canal ubicado en el lado derecho del dispositivo al número deseado (0 a 9). Todos los emisores y receptores deben estar en el mismo canal.

¿Qué tensión se puede conectar a la entrada del timbre?

La entrada acepta una tensión de 3 a 15 V, en corriente continua o alterna. No conectar nunca el cable a la red de 230 V, riesgo de electrocución y daños.

¿Qué hacer si el emisor no funciona después de la conexión?

Verifique la polaridad de los cables (cámbielos si es necesario) y asegúrese de que la tensión del timbre sea suficiente. Si el problema persiste, contacte a un electricista especializado.

¿Cómo probar el emisor sin cable de timbre?

Presione el botón de llamada de personas. El LED debe encenderse y se envía una señal a todos los receptores en el mismo canal. Esto verifica el funcionamiento.

¿El emisor puede alimentarse con la red eléctrica?

Sí, opcionalmente se puede conectar un adaptador de red (no incluido) al conector ubicado en el lado izquierdo del dispositivo. Luego enchufe el adaptador a una toma de 230 V.

¿Cuál es el alcance máximo de radio del emisor Lisa?

El alcance puede alcanzar 80 m en condiciones óptimas. Las construcciones, la vegetación, las pantallas de ordenador y los teléfonos inalámbricos pueden reducir el alcance.

¿Dónde colocar el emisor para un mejor alcance?

Aléjelo de dispositivos electrónicos (TV, ordenadores, teléfonos inalámbricos) y superficies metálicas. Evite objetos metálicos que blinden la señal.

¿Cómo limpiar el emisor?

Use un paño suave ligeramente húmedo. No use nunca alcohol, diluyente u otros disolventes orgánicos. Proteja el aparato del calor, la humedad y las vibraciones.

¿Qué hacer en caso de defecto bajo garantía?

Contacte a su distribuidor o al fabricante. Envíe el aparato en su embalaje original con el cupón de garantía cumplimentado o una copia de la factura. La garantía cubre la reparación gratuita y el reenvío.

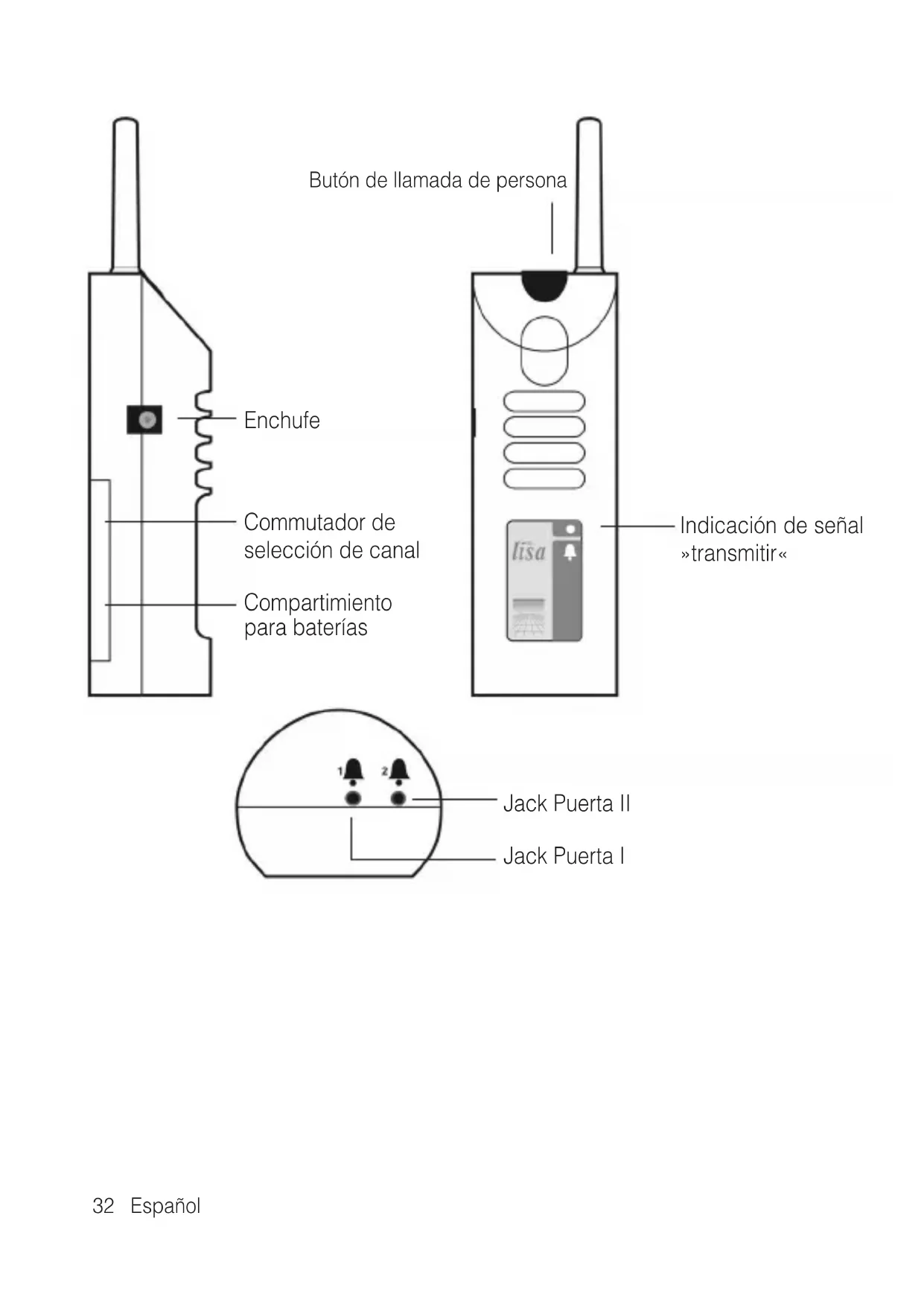

MANUAL DE USUARIO Lisa Humantechnik

Accesorios: cable de tiempo de la puerta.

Le felicitamos por la adquisión de este radioemisor galvanico de tiempo de la puerta intermitente y esperamos que lo disfrute durante mucho tiempo. Con ella, usted ha elegido un sistema moderno y fiable.

Por favor lea las instrucciones de servicios atentamente para poderponer la instalacion en referencia-. miento correctamente y familiari zarsecon todas las posibilidades que ofrece elsystema.

Volumen de entrega estandar

Le rogamos comprobar si está incluidas todas las piezas ennumeradas a continuación:

• lisa radioemisor galvanico de tiempo de la puerta
• 2 cable de tiempo de la puerta
• Pila monobloque de 9 V
• Instruetiones de servicios
• Tarjeta de garantía

En caso de que falten piezas, le rogamos ponerse en contacto inmediamente con su establishimiento especializzato o directamente con el fabricante.

Principio de funciona

Una instalacion de senales se compone como minimum de un emisor y de un receptor. El radioemisor galva

nico de tiempo de la puerta registra señales de llamada de su tiempo de la puerta por via electrónica y las convierte en impulsos de radiodifusión. Estos impulsos de radiodifusión (868,35 MHz) se transmiten de manera inalámbrica al receptor.

Particularidades

Una señal registrar da se emite por un tiempo total de 22segundos. Esto.aumenta la fiabilidad y el alcance.

Puesta en funciona -

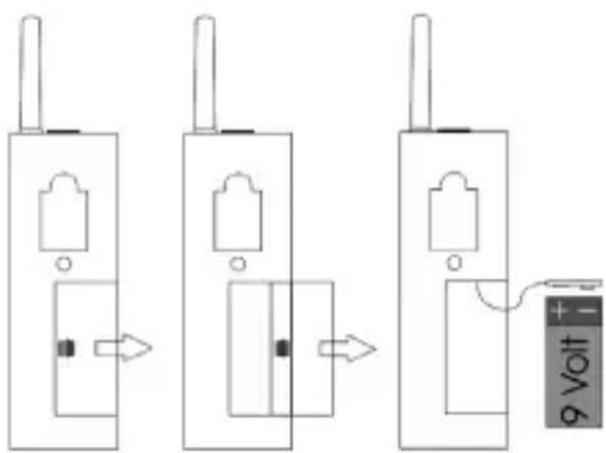

1. Colocacion de la pila

En la parte posterior del radioemisor galvanico de tiempo de la puerta intermitente se enquiryra la camarara de la pila. ParaAbrir dicha camarara, desplace la tapa hacerla derecha con el pulgar. Conecte una pila monobloque de 9 V a la clavija de conexion, coloque la pila en el alojamento previsto y ciderre de nuevo el equipo. Cuando connecte la pila, es possible que las senales de recepcion se activen una vez.

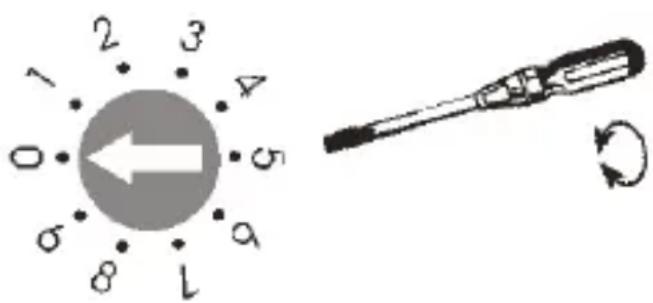

2. Ajustar el radiocanal correcto

Mediante un método de transmisión digital especial se garantiza la identificación correcta de las manos. Este método también permitte el ajuste de 10 radiocanales differs.

Ex fabrica, la radioemisor galvanico de timbre de la puerta se enquiry ajustada en el canal 0. Unicamente en el caso de que en la casa se operen instalaciones por différentes usuario, estarán ajustarse los aparatos de los equipos individuales en radiocanalas differentes.

Paraaabstar un canal,coja un des -tor nillador微量元素y gire el selectorque hay en la parte superior de lacamara de la pila hasta seleccionarel numero de canal que desee.Todos los emisores y receptoresdeben estaraabjustados en el mismocanal.

Ejemplo: numero de canal正当o: 0

3. Conexión al tiempo de la puerta/gong

Enchufar el macho del cable conductor en el jack del emisor. Tender los cables delgados al tiempo de la puerta/gong correspondiente.

Conectar los dos hilos en los contactos de rosca del tiempo de la puerta.

Cuidado: La excitación únicamente es apropriada para la conexión de instalaciones de timbres de baja tensión. La tensión de entrada debár ser de por lo menos 3 voltios y no deben sobrepasar los 15 voltiosolestimos. Se pueda co nectar tensión continua o alterna.

iLos dos cables delgados jamás sedeferán conectar a la tension dealimentación de 230V! iEste significaría peligro de muerte paraastedy destruiría el emisor!

Al presionar los botones de tiempo correspondientes de su vivienda parpadearán todos los receptores con la secuencia correspondiente de destellos. En el receptor se pueda encontrar entre puerta I y puerta II.

Nota: Para la connexion en 2 timbres de puerta se就需要 2 cables connectores.

Causas deerrores:

• Existe un tiempo de corriente continua = cambiar la con exión del cable (jtrocar los hilos!).

• Tensión del tiempo demasiado bajo = consulte a un es tablecimiento electricista o sustituya su tiempo de la puerta/gong. (O utilizar un radioemisor acústico de tiempo de la puerta.)

Botón de llamada de persona

Presionando el botón de llama de persona del radio emisor galvanico de tiempo de la puerta seactivará una seals en todos los receptores ajustados en el mismo canal. Usted reconeceráarlo al iluminarse la luz indicadora para la llama de persona. De estaforma, se pueda llamar personas en otheras habitaciones. Con este botón adicionalmente se podrá comprobar el funciona de la instalación sin conectar el cable de microfono.

Alimentación por red

El radio emisor galvanico de tiempo de la puerta intermitente también puede alimentarse por medio de un adaptador de corriente. Paraarlo, enchufe la clavija del extremo del cable de alimentacion en la hembra que hay en el lado izquierdo del equipo. A continuacion, enchufe el adaptador a una toma de corriente normal de 230V

Cobertura

El alcance de las radiosénales de los emisores está dimensionada en 80 metros bajo conditiones optimas.

Posibles causas de un alcance reducido podrán ser:

• Construcciones o vegetación

• Radiaciones perturbadoras de pantallas y Telefonos móvil. Éstas incluo poder causar un paro del receptor.

• Se ha elegido una distancia del emisor desfavorable hacer superficies que reflejan radiciones como picos y paredes; de talmania que la onda de senales y la onda reflejada se atenuan o incluso se extinguen una a la另一边.

• Objetos metalicos reducen la cobertura mediante apantallamento.
• Sobre todo en zonas urbanas hay muchas fuentes de radiación que pueda perturbar la seals original.
• Aparatos con Frequencias de trabajo similares que se encontrartran demasiado cerca también puede perturbarse uno al otro.

Posicionamento

Para alcancar un alcance lo mas grande possible, sedeerian observar lasindicacionessigueres:

• El radio emisor no deben colocarse en la proximidad de aparatos los cuales pudieran producir radia- ciones perturbadoras fuertes tales comoTelevisores,monitores o Telefonos moviles.
• I radioemisor no deben posicionarse sobre objetos metálicos;pues to que de otheraforma elapantalla miento metálico reduciríael alcance.

Mantenimiento y cuidado

Todo los aparatos lisa son libres de mantenimiento. De haberse ensuciado el aparato, este se deben limpar occasionalmente con un trapo suave y humedo. Nunca se deben utilizar alcohol, diluyentes uthers disolventes orgánicos. El aparato no deben exponerse por tiempos prolongados a irradiación solar directa, y ademas deben protegerse contra calor intenseo, humedao o fuertes sacudidas mecánicas.

Aviso importante: Este producto no está protegado contra derrames o salpicaduras accidentales de agua. No coloque recipientes con agua (como por ejempo floreros) ni objetos que produzcan una llama viva (tales como velas encendidas) encima o cerca del producto.

Procure que las baterías no estén expuestos a fuentes de calor con temperatas excesivamente altas, como la radiación solar, el fuego o similar.

Garantie

Todo los equipos /isa presentan una alta seguridad de funciona bajo el caso de que, a pesar de haberse montado y operado de forma adecuada, se presenten fallos, le rogamos contactar su establishimiento especializzato o directamente el fabricante. La prestacion bajo garantía incluye la reparacion gratuite al igual que la expedecion de returno. Requi sinto indispensable paraarlo es la expedecion del em balaje original; por lo que le rogamos no deschar este. La garantia expires con daños causados por tratamiento in correcto o intentos de reparacion por personas no autorizadas (destruccion del sello del aparato). Las reparaciones en garantia solo se llevan a cabo si se remite la tarjeta de garantia debidamente complimentada y una copia de la factura/resguardo de comprad del distribuidor technician.

En todo caso se deben indicar el número de aparato.

Duración de la pila

En conditiones normales de uso (7 transmissions diarias), la pila del emisor dura 1 ano aproximately. Para comprobar el estado de la pila, pulse la tecla bucapersonas del emisor. Si no se ilumina el indicator «transmitir« del emisor, significa que esnecessary Cambiar la pila.

Eliminación de equipos electricos y electrónicos usados (a respetar en los País de la

Unión Europea y otros países europeos con un sistema de recogida independiente de este tipo de equipos). El símbolo que aparece en el producto o en su embalaje indica que este producto no debe eliminar jusqu con el resto de desechos, sino que debeppearse a un centro de recogida de residuos para el reciclado de equipos electricos y electrónicos.

Desechando这些东西 equipos correctamente contribuye de manière importante a la proteccion del medio ambiente y a su salute. Desechar这些东西 equipos incorrectly pone en peligro el medio ambiente y su salute. El reciclaje del materialonga a reducir lacantidad de materias primas realizadas. Para mas informacion sobre el reciclaje de este producto,pongase en contacto con las autoridades locales, su ayuntamento o la tienda en la que compró el producto.

Datasétécnicos

Alimentación de corriente: pila monobloque de 9 V o adaptor de corriente

Duración de la pila: 1 año aproximadamente

Frecuencia: 868,35

MHz

Gama de trabajo: 0^ - 40^

Peso (con pila): 145 g

Este producto cumple las normas de la Unión Europea.
Puede Obtener la declaración CE de conformidad directamente del fabricante de este producto o en un commercio especializzato.

Salvo modificaciones技术和icos.
