A24640 - Ricevitore Humantechnik - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore radio per sistema di segnalazione
Marca	Humantechnik
Modello	A24640
Frequenza	868,35 MHz
Numero di canali	10 canali regolabili
Portata radio	Fino a 80 m in condizioni ottimali
Alimentazione	Batteria a blocco 9 V (durata circa 1 anno) o alimentatore opzionale (A-2992-0)
Dimensioni (A x L x P)	147 mm (201 mm con antenna) x 50 mm x 41 mm
Peso (con batteria)	145 g
Temperatura di utilizzo	0 °C a 40 °C
Funzioni principali	Ricezione dei segnali acustici del telefono, chiamata persone, rilevamento luminoso (diodo)
Display	Diodo luminoso di chiamata persone
Manutenzione e pulizia	Pulire con un panno morbido leggermente umido. Non utilizzare alcol, diluente o solventi organici.
Sicurezza	Proteggere dall'umidità, dagli schizzi d'acqua, dal calore eccessivo e dalle vibrazioni meccaniche. Non posizionare vicino a fonti di calore o liquidi.
Pezzi di ricambio e riparabilità	Batteria 9 V standard; alimentatore opzionale; riparazione in garanzia solo dal produttore o rivenditore autorizzato
Informazioni generali	Conforme alle norme dell'Unione Europea. Dichiarazione di conformità CE disponibile presso il rivenditore o il produttore.
Gestione dei rifiuti	Non smaltire con i rifiuti domestici. Riciclare in un punto di raccolta appropriato.

Domande frequenti - A24640 Humantechnik

Come installare la batteria nel ricevitore A24640?

Per installare la batteria, aprire il vano batteria situato sul retro dell'apparecchio facendo scorrere il coperchio. Collegare una batteria a blocco 9 V al connettore, posizionare la batteria nel suo alloggiamento e richiudere il coperchio.

Come regolare il canale radio sul ricevitore?

Utilizzare un piccolo cacciavite per posizionare il selettore di canale (situato nel vano batteria) sul numero di canale desiderato (da 0 a 9). Tutti i trasmettitori e ricevitori devono essere impostati sullo stesso canale.

Qual è la portata del segnale radio?

La portata può raggiungere 80 metri in condizioni ottimali. Ostacoli (muri, vegetazione) o interferenze (schermi, telefoni senza fili) possono ridurre la portata.

Come testare il funzionamento del sistema?

Premere il tasto di chiamata persone del trasmettitore. Il diodo luminoso sul ricevitore dovrebbe accendersi, indicando che la comunicazione funziona.

Come pulire il ricevitore?

Utilizzare un panno morbido leggermente umido. Non utilizzare mai alcol, diluente o altri solventi organici.

Il ricevitore può essere alimentato a rete?

Sì, è possibile utilizzare un alimentatore opzionale (modello A-2992-0). Inserire la spina dell'alimentatore nella presa situata sul lato sinistro dell'apparecchio, quindi collegare l'alimentatore a una presa 230 V.

Qual è la durata della batteria?

La batteria dura circa un anno in uso normale (7 attivazioni al giorno). Se il diodo non si accende durante la chiamata, sostituire la batteria.

Cosa fare se il ricevitore non reagisce?

Prima verificare che trasmettitore e ricevitore siano sullo stesso canale. Assicurarsi che la batteria del ricevitore sia carica. Allontanare l'apparecchio da fonti di interferenza (schermi, oggetti metallici).

Il ricevitore è impermeabile?

No, l'apparecchio non è protetto contro gli schizzi d'acqua. Non posizionare liquidi o fonti di calore nelle vicinanze.

Come riciclare il ricevitore a fine vita?

Non smaltirlo con i rifiuti domestici. Portarlo a un punto di raccolta per rifiuti elettrici ed elettronici in conformità con le normative locali.

MANUALE UTENTE A24640 Humantechnik

Istruzioni per l'uso

Radiotrasmettitore Telefonico acustico

Congratulations per l'acquisto del radiotrasmettitoreacusticodeltelefon. Ci auguriamo che possa utilizzarlo a lungo. Avete scelto un sistema moderno ed affidabile!

Vi invitiamo a leggere attendamente le istruzioni per l'uso che vi permetteranno diMETtere correttamente in funzione l'impiano e di conoscere tutte le possibilità che questo offre.

Volume di fornitura standard

Controllare che nel volume di forniturra siano presenti tutti gli elementi qui elencati:

• lisaradiotrasmettitoreacusticodel telefono
• cavo microfono, 1m
• Batteria da 9 V
• Istruzioni per l'utilizzo
• Scheda della garanzia

Se dovessero mancare alcuni degli oggetti elencati nel volume di fornitura, rivolgersi subito al rivenditore autorizzato o direttamente al produttore.

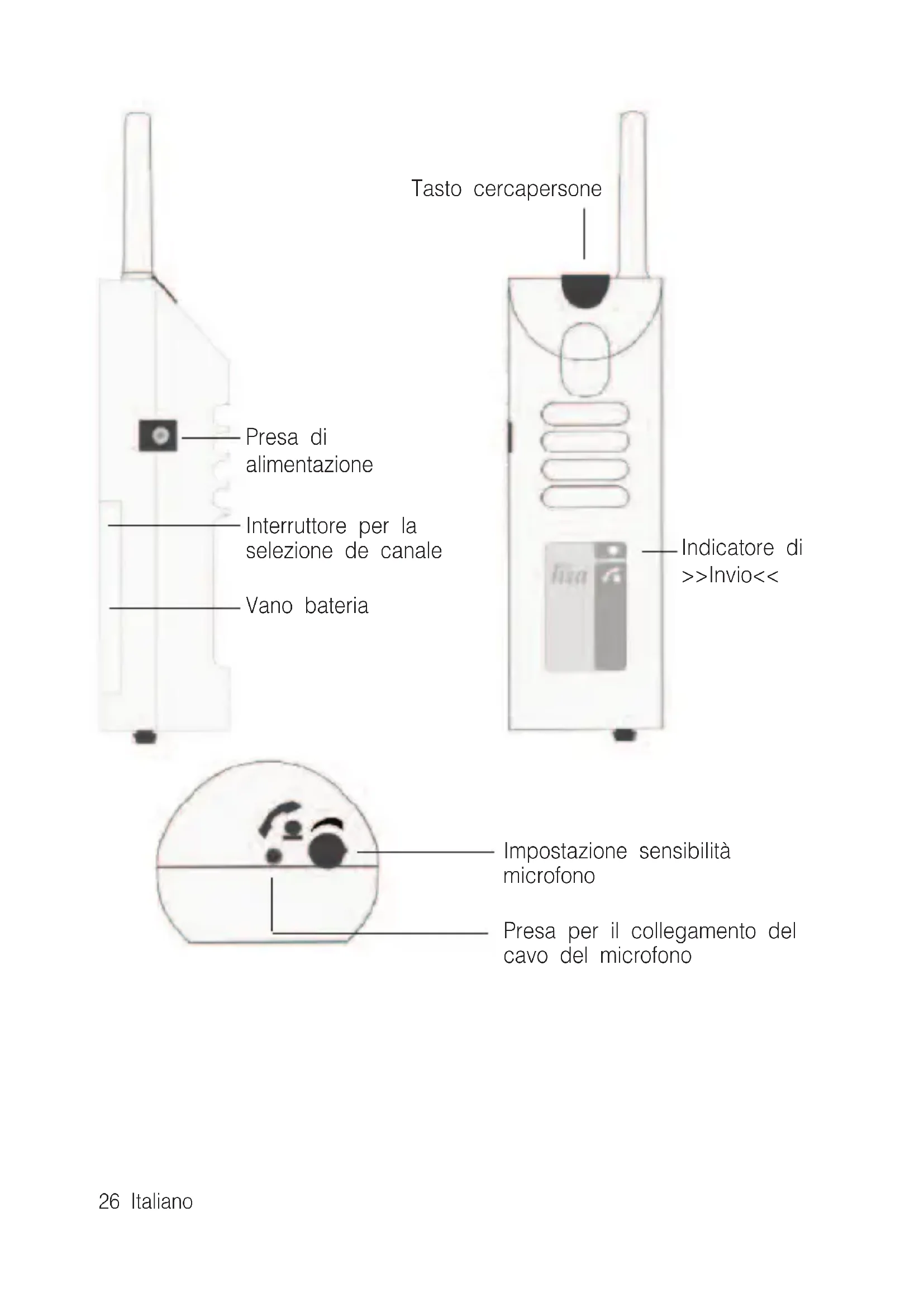

Funzionamento

I componenti base di un impianto di segnalazione sono sempre il trasmettitore e il ricevitore. Questo radiotrasmettitoreacusticodeltelefono intercetta elettronicamente gli squilli del Telefono e li convertere in impulsi radio. Questi impulsi (868,35 MHz) sono trasmessi quindi via radio al ricevitore.

Particularità

Il segnale che è stato riconosciuto viene trasmesso per 22 secondi, augmentandoosi l'affidabilità e la portata dell'apparecchio.

Messa in funzione -

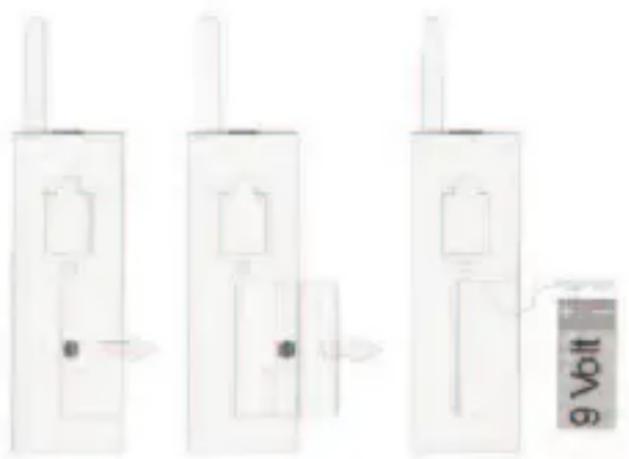

1. Inserimento della batteria

Sotto il radiotrasmettitoreacustico
deltelefonosi trova il vano delle batterie. Per accedere al vano batterie far scorrere leggermente il relativo coperchio con il pollice. Collegare la batteria da 9 V al connettore, insertirla nel vano e richiudere il coperchio.
Una volta collegata la batteria, i segnali di ricezione sono subito attivabili.

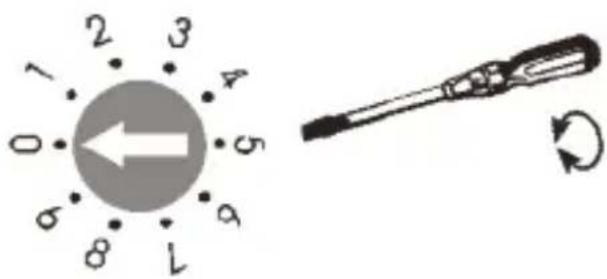

2. Impostazione del canale radio

Grazie ad uno speciale procedimento di trasmissione digitale si è sicuri che i segnali radio saranno riconosciuti correttamente.

Questo procedimento permette di impostare fino a 10 diversi canali radio.

In fase di produzione la radiotrasmettitoreacusticodeltelefonoe
impostata sul canale 0. Se in un edificio sono fatti funzionare gli impianti di diversi utenti, gli appearecchi dei singoli utenti devono essere impostati su canali radio diversi. Serviri di un piccolo cacciavite per impostare il numero del canale desiderato.
Per impostare il canale appropriato girare con un piccolo cacciavite l'interruttore di selezione,ippo sulla parte superiore del vano batteria, fino a posizionarlo sul numero desiderato. Impostare tutti i trasmettitori e i ricevitori sullo stesso canale.

Impostazione del canale radio

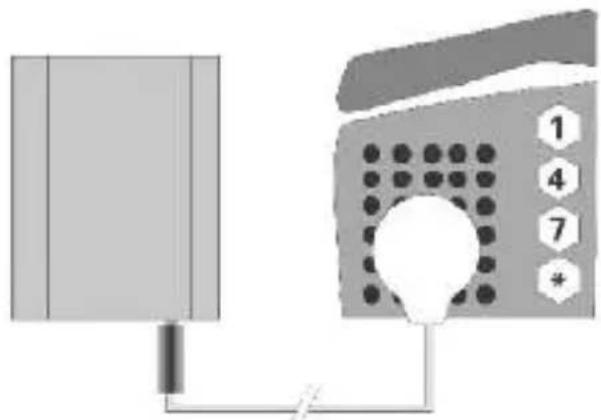

3. Collegamento del Telefono

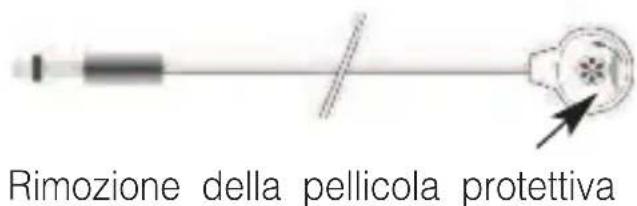

Inserire il connettore del cavo del microfono nella presa del trasmettitore. Incollare l'involucro del microfono sull'apertura per l'uscita acustica dell'apparecchio Telefonico, o nelle sue immediate vicinanze. Regolare il volume del tono di chiamata dell'apparecchio Telefonico in modo che il trasmettitore reagisce a tale tono. Per garantire il funzionamento ottmale del trasmettitore, impostare l'interruttore di sensibilità in modo che reagisce solo al suono del campanello.

Inserimento del cavo del microfono e fissaggio del microfono all'apertura di uscita suono

Attenzione! Appoggiando con troppa forza il microtelefono sulla forcella si cui attivare il segnale Telefonico.

Tasto cercapersone

Premendo il tasting cercapersone si attiva, su agli ricevitore, una determinata sequenza di lampeggiamenti. Si possono così chiamare delle persone che si trovano in altre stanze. Questo tasting permetteanche di verificare il funzionamento dell'impianto, alla che via necessario collegare le relative linee di alimentazione.

Alimentazione

È possibile utilizzato il radiotrasmetti-toretelefonicoacusticoanche collegandolo all'alimentatore (A-2992). Per collegare l'alimentatore insere il connettoreippo a una delle estremità del cavo nella corrispondente presa dell'apparecchio. Collegare quando l'alimentatore a una presa standard domestica in grado di erogare 230 V.

Portata radio

La portata dei segnali radio del trasmettitore è di 80 metri con condizioni ottimali. Le possibili cause di una portata ridotta possono essere dovute a:

• fabbricati o vegetazione;

• radiazioni di disturbo provenienti da teleschermi e Telefoni portatili. Questi sono addirittura mettere fuori funzione il ricevitore;

• un erroneo posizionamento del trasmettitore rispetto a superfici che riflettono le radiazioni come pavimenti e pareti, in modo che le onde di segnalazione e le onde riflesse si disturban o si annullano a vicenda;

• oggetti metallici che accorcia no la portata agenda da schermi;
• fonti di radiazioni, specialmente in zone urbane, che possono alterare il segnale d'origine.
• Gli appearecchi con frequenze di lavoro simili e con una distanza ridotta si possonoanche disturbare reciprocamente.

Montaggio

Osservare le seguenti indicazioni di montaggio per raggiungere la massima portata del trasmettitore:

• non installare il trasmettitore radio lisanelle vicinanze di appearecchi che emettono radiazioni di disturbo come, per esempio, teilevisori, monitor o Telefoni cellulari;
• non installare il trasmettitore radio lisasu oggetti metallici perché la loro schermatura ne riduce la portata radio;

Manutenzione

Tutti gli appearecchi lisanon necessitano di manutenzione. Pulire le possibili impurità con un panno umido e morbido. Non utilizzato mai alcool, diluenti o altri solventi organici. Evitare una prolongata esposizione degli appearecchi liaai raggi solari e proteggerli da excessivo calore, umidità elevata e da forti scosse meccaniche.

Avviso importante: Questo prodotto non è protetto dagli schizzi. Non appoggiare contentitori di liquidi (ad esempio un vaso da fiori), né fiamme libere (ad esempio una candela) nelle vicinanze del prodotto.

Verificare che le batterie non siano esposte a luce solare, fuoco o a fonti di calore simili.

Durata della batteria

In condizioni normali (7 trasmissioni al giorno), la batteria del trasmettitore dovrebbe durare per circa 1 anno. Premere il pulsante cercapersone del trasmettitore per provare il livello di carica batteria. Se il led del segnale "Send" (Invia) non si accende, sostuire la batteria.

Garanzia

Radiotrasmettitoretelefonicoacusticoha un funzionamento estremamente sicuro.

Se si dovessero perché presentare dei guasti, nonostante la si sia montata ed utilizzata correttamente, contatta re il rivenditore specializzato o rivolgersi direttamente al produttore. La prestazione di garanzia comprende la riparazione gratuite e la spedizione di ritorno gratuite dopo che è stata inviataanche la confezione originale, che delve pertanto essere conservata.

La garanzia perde validità in caso di danni provocati da un utilizzo improprio o da tentativi di riparazione da parte di persone non autorizzate (distruzione del sigillo di garanzia). Le riparazioni coperte da garanzia vengono effettuate solo se viene inviato il certificato di garanzia compilato dal rivenditore autorizzato o quello originale in caso si fosse acquistato l'apparecchio direttamente presso il produttore.

Deve in qualsiasi caso essere indicatoanche il numero dell'apparecchio.

Smaltimento delle apparecchiature elettriche edelettroniche (norme da osser

vare nei paesi dell'Unione Europea e in altri paesi europei nei quali sia prevista la raccolta separata di quello tipo di apparecchiature). Il simbolo riportato sul prodotto o sulla conferenza indica che il Telefono non deve essere smaltitoattraverso i normali canali di smaltimento dei rifiuti domestici ma portato a un centro di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Il corretto

smaltimento dell'apparecchio telefonico rappresenta un contributo attivo alla protezione dell'ambiente e della salute dei cattadini. Al contrario, uno smaltimento non corretto costituisce un pericolo per l'ambiente e la salute dei cattadini. Il riciclaggio dei materiali contribuisce a ridurre l'utilizzo delle materie prime. Per ulteriori informazioni sul riciclaggio di questo prodotto rivolgersi alle autorità locali, al Comune o al negotio presso il quale è stato effettuato l'acquisto.

Dati tecnici

Alimentazione: Batteria 9 V o alimentatore (accessori speciali)

Durata della batteria: Circa 1 anno

Frequenza: 868,35 MHz

Temperatura d'utilizzo: 0^ C - 40^ C

Altezza (antenna inclusa): 147 mm (201 mm)

Larghezza: 50 mm

Profondità: 41 mm

Peso (battery inclusa): 145 g

Prodotto conforme alle direttive dell'Unione Europea.

Per ottenere una dichiarazione di conformità CE di quello articolo rivolgersi al proprio rivenditore o direttamente al produttore.

Ci riserviamo di effettuare modifiche tecniche.
