MD2 Pro - Système hifi SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier direct passif stéréo
Réponse en fréquence	18 Hz à 40 kHz ±0,1 dB
Entrée maximale	+20 dB, 0,35 % THD
Plage dynamique	> 100 dB @ sortie symétrique
Plancher de bruit	-117 dB
Distorsion harmonique totale	< 0,03 % de 20 Hz à 40 kHz
Impédance d'entrée	400 kΩ (stéréo), 10 kΩ (mono)
Impédance de sortie	250 Ω ±20 %
Transformateur	Deux transformateurs blindés STLX Faraday
Rapport du transformateur	15:1
Commutateur PAD d'entrée	0 dB, -10 dB, -20 dB
Commutateur Ground Lift	Déconnecte la broche XLR 1 (sortie)
Commutateur Stéréo/Mono	Stéréo : entrées indépendantes ; Mono : sommation des entrées
Connecteurs d'entrée	Jack 6,35 mm asymétrique (In & Thru)
Connecteurs de sortie	XLR symétriques (Balanced Output)
Construction	Bâti en acier de calibre 14
Alimentation	Passive (aucune alimentation requise)
Fonctions principales	Conversion de signaux asymétriques haute impédance en signaux symétriques basse impédance ; élimination des ronflements et interférences RF ; sortie équilibrée pour longues distances
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Réparabilité	Réparation possible sous réserve d'obtenir un numéro RA auprès de Samson
Garantie	Contacter le revendeur ou Samson pour les détails

FOIRE AUX QUESTIONS - MD2 Pro SAMSON

Comment connecter un instrument au MD2 Pro ?

Branchez votre instrument aux jacks INPUT du MD2 Pro. Utilisez les sorties THRU pour relier un amplificateur ou retour, et les sorties BALANCED OUTPUT (XLR) vers la table de mixage.

À quoi servent les commutateurs Ground Lift ?

Les commutateurs GROUND LIFT déconnectent la masse (broche 1 du XLR) pour éliminer les ronflements et bourdonnements causés par des boucles de masse.

Que faire en cas de distorsion du signal ?

Utilisez le commutateur PAD pour atténuer le niveau d'entrée de -10 dB ou -20 dB. Vous devrez peut-être ajuster le niveau d'entrée de la table de mixage.

Quelle est la différence entre les modes Stéréo et Mono ?

En mode Stéréo, chaque entrée est envoyée vers sa sortie correspondante. En mode Mono, les signaux gauche et droit sont additionnés et envoyés aux deux sorties.

Puis-je utiliser le MD2 Pro avec une guitare électrique ?

Oui, le MD2 Pro accepte les signaux haute impédance comme ceux des guitares, claviers, boîtes à rythmes et processeurs de signaux.

Comment obtenir un numéro RA pour une réparation ?

Appelez Samson au 1-800-3SAMSON (États-Unis) ou contactez votre distributeur local pour obtenir un numéro RA (Return Authorization) avant d'expédier l'appareil.

Le MD2 Pro nécessite-t-il une alimentation ?

Non, le MD2 Pro est un boîtier passif. Il ne nécessite aucune alimentation externe.

Quels câbles utiliser pour les sorties ?

Utilisez des câbles XLR symétriques pour les sorties Balanced Output. Pour les entrées et les Thru, utilisez des câbles jack 6,35 mm asymétriques.

Comment éliminer les bruits de ronflement ?

Activez le commutateur GROUND LIFT pour couper la masse. Si le bruit persiste, vérifiez les câbles et les connexions.

Quelle est la différence entre les entrées et les sorties Thru ?

Les entrées INPUT reçoivent le signal source. Les sorties THRU transmettent ce signal non modifié à un amplificateur ou retour, sans affecter le signal principal.

MODE D'EMPLOI MD2 Pro SAMSON

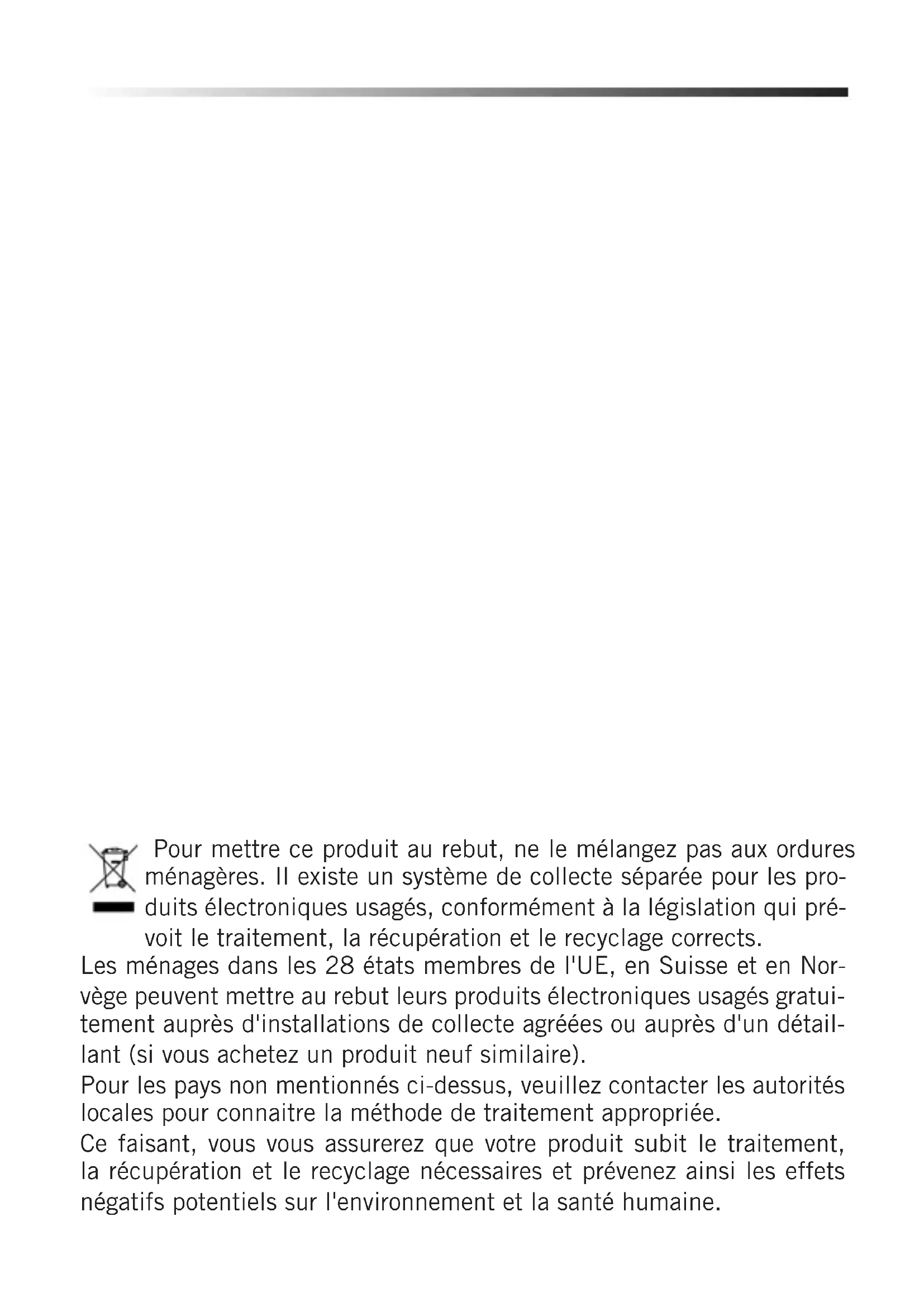

Pour mettre ce produit au rebut, ne le mélangez pas aux ordures ménagères. Il existe un système de collecte séparée pour les produits électroniques usagés, conformément à la législation qui prévoit le traitement, la récupération et le recyclage corrects.

Les ménages dans les 28 états membres de l'UE, en Suisse et en Norvège peuvent mettre au rebut leurs produits électroniques usagés gratuitement auprès d'installations de collecte agréées ou auprès d'un détaillant (si vous achetez un produit neuf similaire).

Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour connaître la méthode de traitement appropriée.

Ce faisant, vous vous assurerez que votre produit subit le traitement, la récupération et le recyclage nécessaires et prévenez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.

Introduction

Une boîte d'insertion directe, ou boîte DI, convertit les signaux asymétriques à haute impédance en des signaux à basse impédance, ce qui permet l'installation d'un branchement audio dans l'entrée micro de la console. Les boîtiers S-Max Direct Samson allient un circuit audio premium à une construction durable et robuste pour fournir des solutions de connexion de signaux de haute qualité pour les applications live et studio. Le Samson MD2 Pro Professionnel Stereo Passive Direct Box offre une variété de solutions DI pour les applications audio live et d'enregistrement. Vous pouvez relier toutes sortes de signaux audio comme ceux de boîtes à rythmes, de tables de mixage, de claviers, de guitares, de processeurs de signaux externes.

Disposant de deux transformateurs blindés STLX Faraday Samson, qui offrent une réponse étendue, à fréquence plane, une distorsion extrêmement faible, et qui élimine le ronflement et les interférences RF. La sortie MD2 Pro équilibrée fournit un signal propre, qui est moins sensible au bruit par rapport à un câble non équilibré, qui permet de faire courir de plus grandes longueurs de câbles. Un autre avantage d'une connexion équilibrée est le mode CMR (Réjection de mode commun), qui prévoit l'annulation de l'interférence (ronflements et bourdonnements), tout en laissant le signal d'origine pure.

Les jacks THRU vous permettent d'exploiter le signal à partir de l'entrée et de transmettre le signal à un amplificateur ou un moniteur sans affecter le son d'origine. Ceci peut éviter d'avoir à placer un micro au niveau de l'ampli de guitare, ce qui, dans bien des cas, est préférable d'autant que de plus en plus de groupes utilisent des oreillettes de retour. Le sélecteur Stéréo/Mono mêle les deux canaux d'entrée ensemble pour les situations où le nombre de canaux audio est primordial.

Grâce à un entretien et une utilisation corrects, vous profiterez de votre MD2 Pro pendant de nombreuses années. Si votre boîtier DI doit être réparé, vous devez demander un numéro RA (Autorisation de retour : Return Authorization) avant d'expédier votre appareil à Samson. Sans ce numéro, l'unité ne sera pas acceptée. Veuillez appeler Samson au numéro 1-800-3SAMSON (1-800-372-6766) pour obtenir un numéro RA avant d'expédier votre appareil. Si vous avez acheté votre boîtier DI en dehors des États-Unis, contactez votre distributeur local pour en savoir plus sur la garantie et les services d'entretien.

Références

12 23 LEFT -20dB RIGHT -20dB

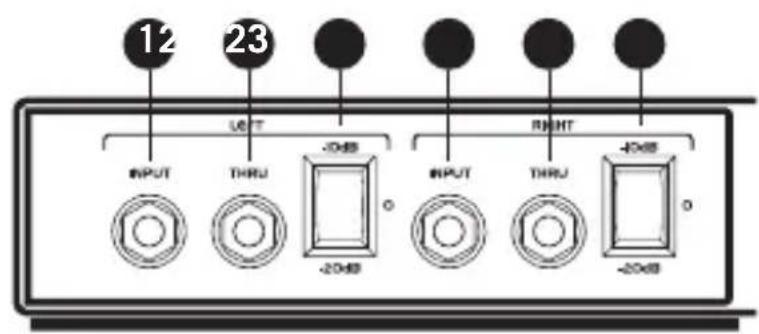

Avant

45 STEREO MOND GROUND LIFT RIGHT BALANCED OUTPUT GROUND LIFT LEFT BALANCED OUTPUT

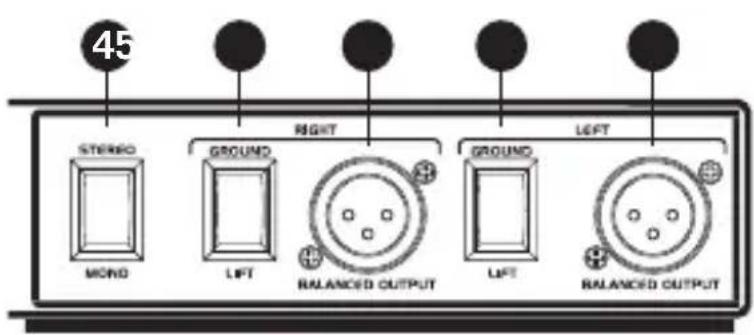

Arrière

1. Entrée Jack - Jack d'entrée 6,35 mm hi-Z pour le branchement à des instruments et des signaux de niveau de ligne.
2. Jacks THRU - Sortie 6,35 mm pour faire passer le signal d'entrée grâce à un système d'amplificateur ou de retour de scène.
3. Commutateur d'atténuateur -10 dB / -20 dB – Lorsqu'il est engagé, le niveau d'entrée est atténué de -10 dB ou -20 dB pour prévenir la distorsion.
4. Commutateur STEREO/MONO – Lorsque l'interrupteur est en position stéréo, chaque entrée est dirigée vers sa sortie correspondante. Dans la position MONO, les signaux d'entrée gauche et droite sont additionnés et envoyés aux prises jacks de sortie gauche et droite.
5. Commutateurs GROUND LIFT - Quand il est engagé, la terre d'entrée (blindage) est débranchée.
6. Jacks BALANCED OUTPUT - Branchements mâle XLR low-Z.

Réglage

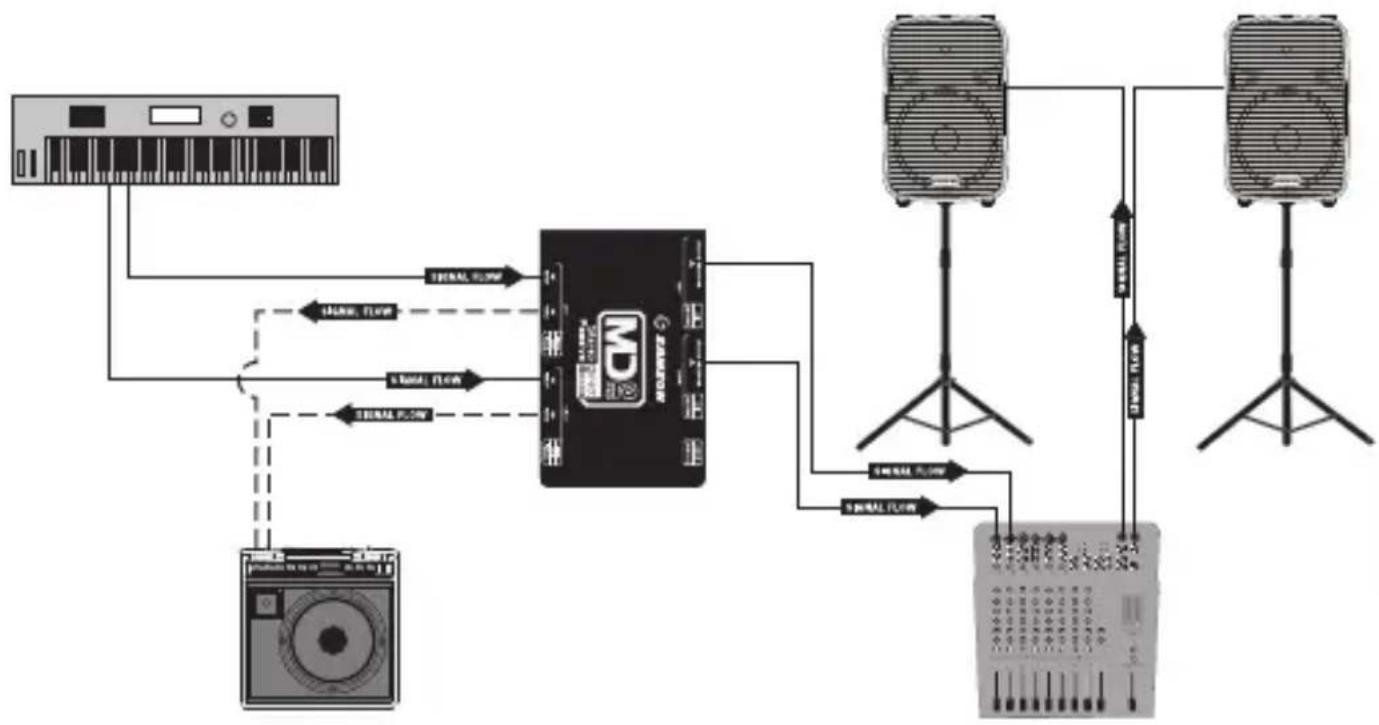

Le MD2 Pro peut être très utile sur scène ou en studio pour connecter des sources audio asymétriques ou des instruments avec micros. En utilisant le MD2 Pro, le signal peut être envoyé de manière propre sur de longues distances tout en bénéficiant d'un faible bruit et de la réjection de mode commun fournie par la sortie symétrique de bas niveau. Le diagramme qui suit illustre un branchement typique pour un clavier stéréo connecté à un

amplificateur de clavier et un système de sonorisation.

• Réglez les commandes de volume de votre système audio sur la position arrêt.
• Branchez votre instrument ou toute autre source audio aux jacks INPUT du MD2 Pro.
• Branchez les sorties THRU à un haut-parleur de retour ou une table de mixage secondaire.
• Branchez les prises jack de sortie symétrique, BALANCED OUTPUT, aux entrées de microphone de la table de mixage ou tout autre périphérique audio.
• Montez le niveau du système audio au niveau approprié.
• Si vous entendez un ronronnement ou un buzz réglez le commutateur GROUND LIFT en position LIFT.
• Si vous entendez une distorsion, placez le bloc de commutation en position -10dB ou -20dB. Vous devrez peut-être ajuster le niveau d'entrée de la table de mixage pour compenser le signal atténué.

Spécifications

Type Boîtier direct passif stéréo

Réponse en fréquence 18 Hz à 40 kHz ±0,1 dB

Entrée maximale +20 dB 0,35 % THD

Plage dynamique > 100 dB @ sortie symétrique

Plancher de bruit -117 dB

Distorsion harmonique totale < 0,03 % de 20 Hz à 40 kHz

Impédance d'entrée 400 kΩ (Position du commutateur stéréo)

10 k (Position de l'interrupteur Mono)

Sortie impédance 250 Ω ±20 %

Transformateur Deux transformateurs blindés STLX Fara-day

Rapport du transformateur 15:1

Commutateur PAD d'entrée 0 dB, -10 dB, -20 dB

Commutateur Ground Lift Déconnecte la broche XLR 1 (sortie)

Commutateur Stereo/Mono Rassemble les entrées stéréo vers les deux sorties

Connecteurs Jack 6,35 mm, asymétrique (In & Thru)

XLR symétriques (sortie)

Construction Bâti en acier de calibre 14
