Introducción

Una caja de inserción directa, en inglés DI Box, convierte señales de alta impedancia no balanceadas a señales de baja impedancia balanceadas, ofreciendo la posibilidad de conectar señales de audio en la entrada de micrófono de una mesa de mezclas. Las S-Max Direct Boxes de Samson combinan una circuitería de sonido de calidad superior con una construcción duradera y a prueba de desplazamientos, para ofrecer soluciones de conexión de señal de alta calidad para aplicaciones tanto en directo como en estudio. La Samson MD2 Pro Professional Stereo Passive Direct Box ofrece una variedad de soluciones de inserción directa (DI) para aplicaciones de sonido en vivo y grabación. Usted puede conectar toda clase de señales de audio, como las procedentes de teclados, cajas de ritmo, mezcladoras, guitarras y procesadores de señal externos.

Cuenta con dos de los transformadores blindados STLX Faraday de Samson, que ofrecen una respuesta de frecuencia ampliada y plana, una distorsión increíblemente baja, y eliminan los zumbidos y las interferencias causadas por las radiofrecuencias. La salida balanceada de la MD2 Pro proporciona una señal limpia, menos susceptible al ruido cuando se compara con un cable no balanceado, lo cual permite tender cables de mayores longitudes. Otra ventaja de una conexión balanceada es el RMC (Rechazo de Modo Común), que proporciona cancelación de interferencia (rumores y zumbidos) dejando al mismo tiempo la señal pura.

Los conectores THRU le permiten desviar la señal de la entrada y pasar la señal a un amplificador o monitor sin afectar al sonido original. Esto puede eliminar la necesidad de microfonear el amplificador de la guitarra, lo cual en muchos casos es preferable, en especial dado que cada vez más grupos utilizan monitores intra-auriculares. El conmutador Stereo/Mono unifica los dos canales de entrada para aquellas situaciones en las que el número de canales de audio es elevado.

Con un cuidado y mantenimiento adecuados, su MD2 Pro funcionará sin problemas durante muchos años. En el caso de que su caja directa necesitara ser reparada, deberá obtener un número de autorización de devolución (Return Authorization, RA) antes de expedir su unidad a Samson. Sin este número, su unidad no será aceptada. Por favor, llame a Samson al 1-800-3SAMSON (1-800-372-6766) para obtener un número de RA antes de expedir su unidad. Si su caja directa fue adquirida fuera de los Estados Unidos, póngase en contacto con su distribuidor local para conocer detalles acerca de la garantía e información sobre reparaciones.

Leyendas

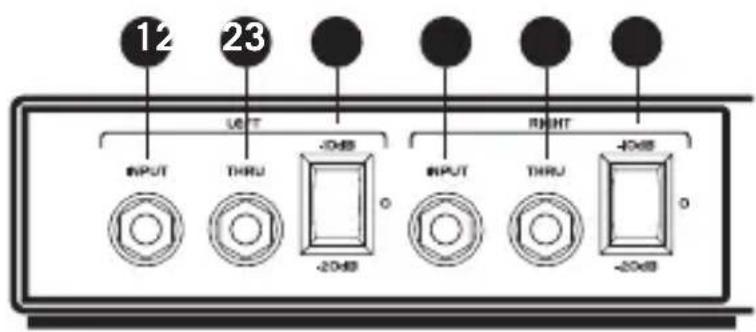

12 23 LEFT -20dB RIGHT INPUT THRU -20dB

Parte delantera

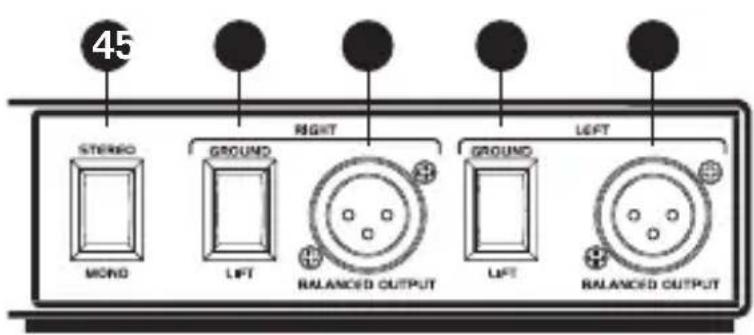

45 STEREO GROUND RIGHT GROUND LEFT MOH LIFT BALANCED OUTPUT GROUND LIFT BALANCED OUTPUT

Parte trasera

1. Conectores INPUT—Conectores de entrada de 1/4" de alta impedancia, para la conexión de instrumentos y señales a nivel de línea.
2. Conectores THRU – Salidas de 1/4" para pasar la señal de entrada a través de un amplificador de escenario o sistema de monitores.
3. Interruptor Pad de -10dB / -20dB – Al activarse, la señal de entrada se atenúa ya -10dB o -20dB para evitar distorsión.
4. Conmutador STEREO/MONO – Cuando el conmutador está en la posición STEREO, cada entrada es encaminada a su salida correspondiente. En la posición MONO, las señales de entrada Izquierda y Derecha se suman y son dirigidas conjuntamente a los conectores de salida Izquierda y Derecha.
5. GROUND LIFT (interruptor de masa) – Al activarse el interruptor, se desconecta la entrada de señal de masa (blindaje).
6. BALANCED OUTPUT (salida balanceada) – Conectores XLR macho de baja impedancia.

Instalación

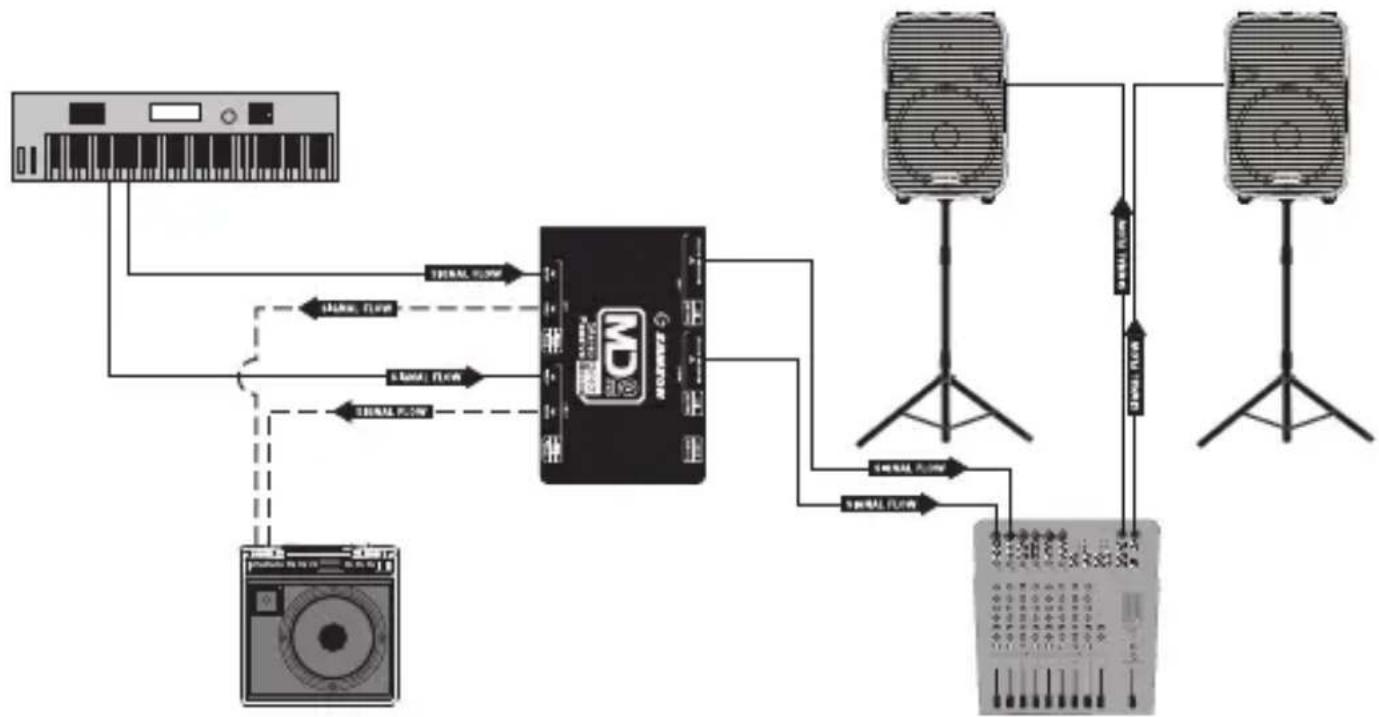

La MD2 Pro puede resultar bastante útil en directo o en el estudio para conectar fuentes de audio no balanceado o instrumentos con pastillas. Utilizando la MD2 Pro, la señal puede enviarse de forma limpia a largas distancias beneficiándose al mismo tiempo del bajo nivel de ruido y del rechazo del modo común que proporciona la salida balanceada de bajo nivel. El diagrama siguiente muestra una conexión típica de un teclado estéreo conectado a un amplificador de teclado y un sistema de PA.

• Ajuste los controles de volumen de su sistema de audio a la posición off (desconectado).
• Conecte su instrumento u otra fuente de sonido a los conectores INPUT de la MD2 Pro.
• Conecte las salidas THRU a un altavoz monitor o una sub-mez-cladora.
• Conecte los conectores BALANCED OUTPUT a las entradas de micrófono de una mezcladora u otro dispositivo de audio.
• Eleve el nivel del sistema de audio hasta el nivel apropiado.
• Si escucha un rumor o zumbido, ajuste el conmutador GROUND LIFT (interruptor de masa) a su posición LIFT.
• Si oye distorsión, ajuste el interruptor pad a su posición -10dB o -20dB. Puede que necesite ajustar el nivel de entrada de la mezcladora para compensar la señal atenuada.

Especificaciones

Tipo Caja directa pasiva estéreo

Respuesta de frecuencia 18Hz a 40kHz ±0,1dB

Entrada máxima +20dBu 0,35% THD

Rango dinámico >100dB @ Salida balanceada

Ruido de fondo -117dB

Distorsión armónica total <0,03% de 20Hz a 40kHz

Impedancia de entrada 400kΩ (posición de conmutador en estéreo)

10k (posición de conmutador en mono)

Impedancia de salida 250Ω ±20%

Transformador Dos transformadores blindados STLX Faraday

Relación de transformación 15:1

Conmutador PAD entrada 0dB, -10dB, -20dB

Interruptor de masa Desconecta XLR pin-1 (Salida)

Conmutador Stereo/Mono Envía entradas estéreo unificadas hacia ambas salidas

Conectores Tipo jack de 1/4", no balanceado (Entrada & Thru) XLR, balanceado (Salida)

Construcción Chasis de acero de calibre 14
